电路探秘(复习)

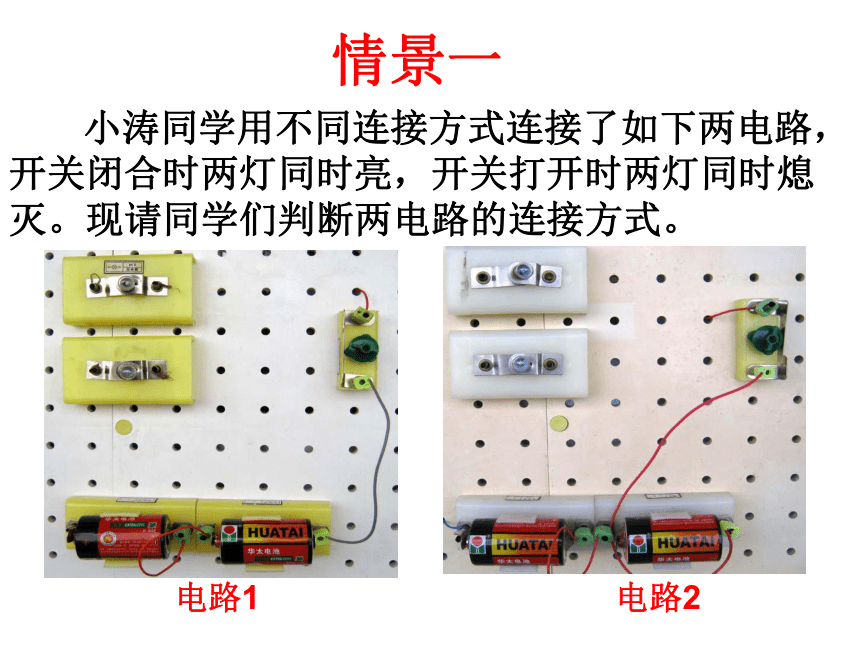

小涛同学用不同连接方式连接了如下两电路，开关闭合时两灯同时亮，开关打开时两灯同时熄灭。现请同学们判断两电路的连接方式。
电路1
电路2
情景一

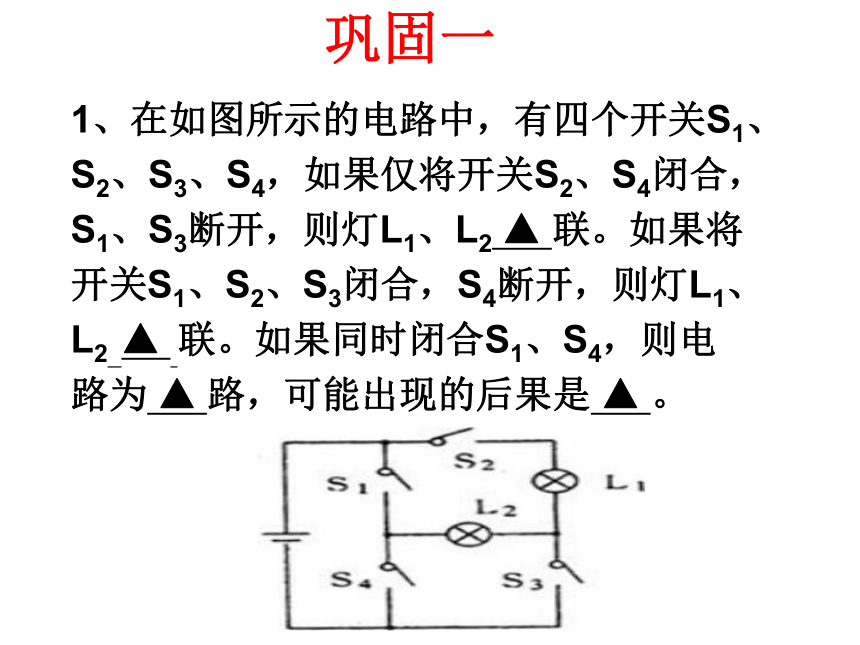

1、在如图所示的电路中，有四个开关S1、
S2、S3、S4，如果仅将开关S2、S4闭合，
S1、S3断开，则灯L1、L2 ▲ 联。如果将
开关S1、S2、S3闭合，S4断开，则灯L1、
L2 ▲ 联。如果同时闭合S1、S4，则电
路为 ▲ 路，可能出现的后果是 ▲ 。
巩固一

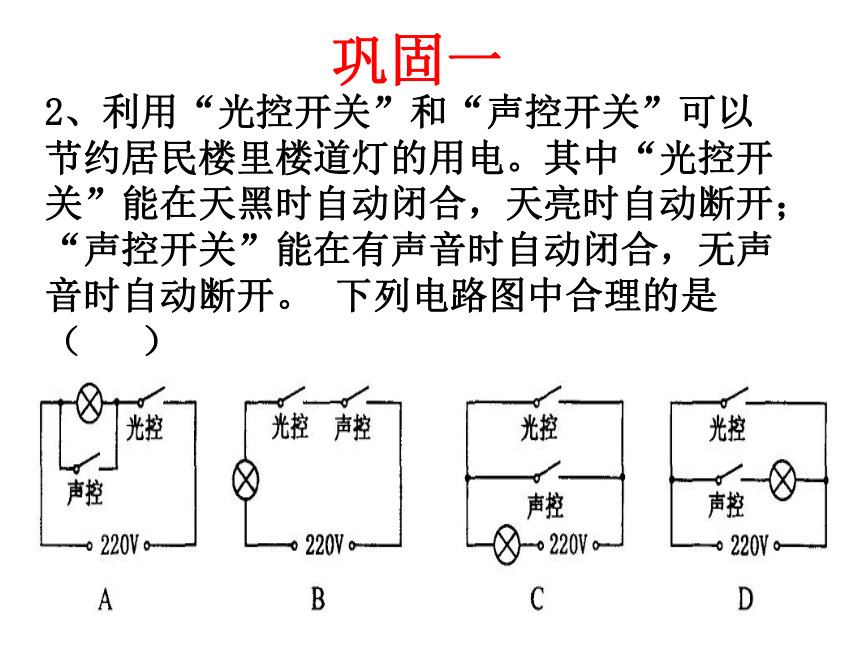

2、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。 下列电路图中合理的是（ ）
B
巩固一

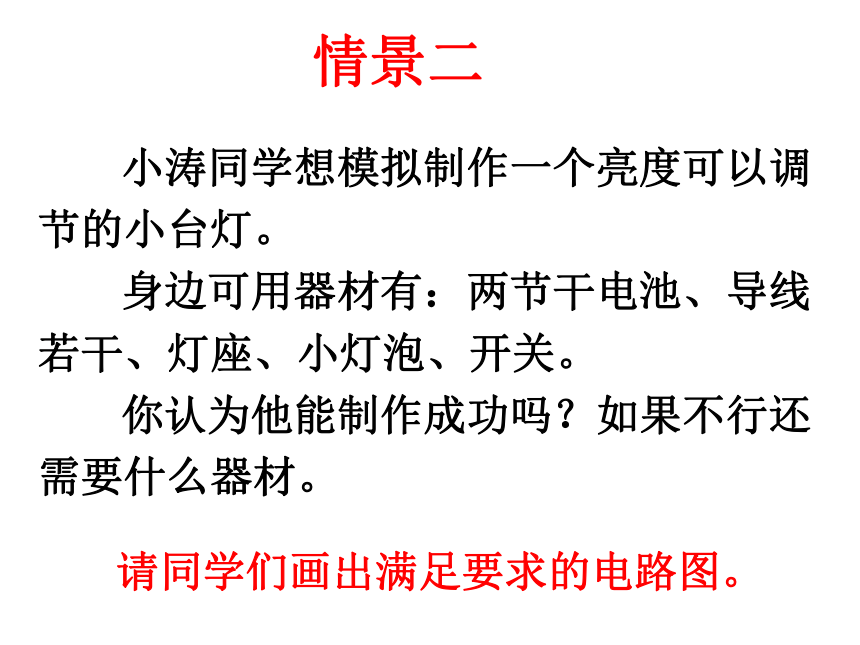

小涛同学想模拟制作一个亮度可以调节的小台灯。
身边可用器材有：两节干电池、导线若干、灯座、小灯泡、开关。
你认为他能制作成功吗？如果不行还需要什么器材。
情景二
请同学们画出满足要求的电路图。

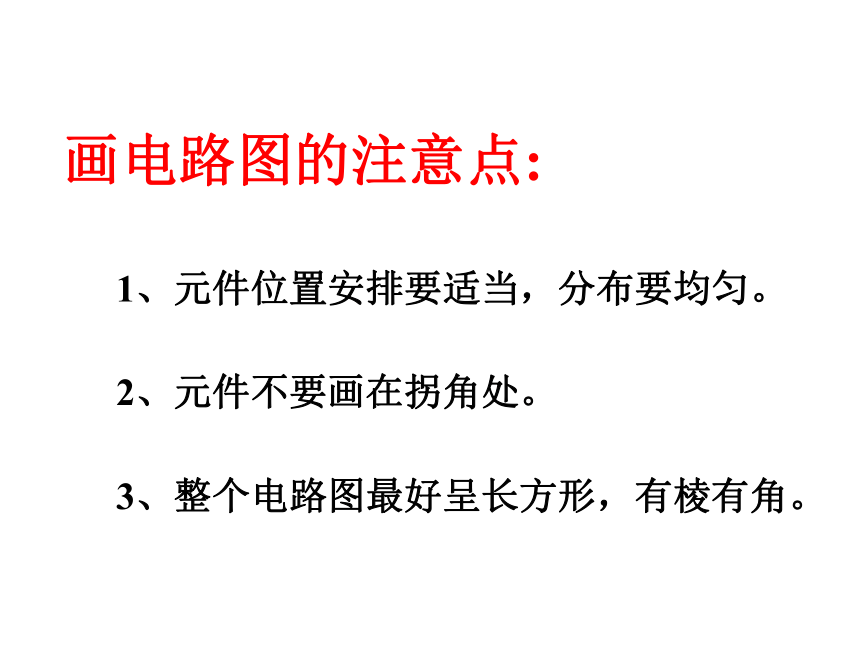

画电路图的注意点:
1、元件位置安排要适当，分布要均匀。
2、元件不要画在拐角处。
3、整个电路图最好呈长方形，有棱有角。

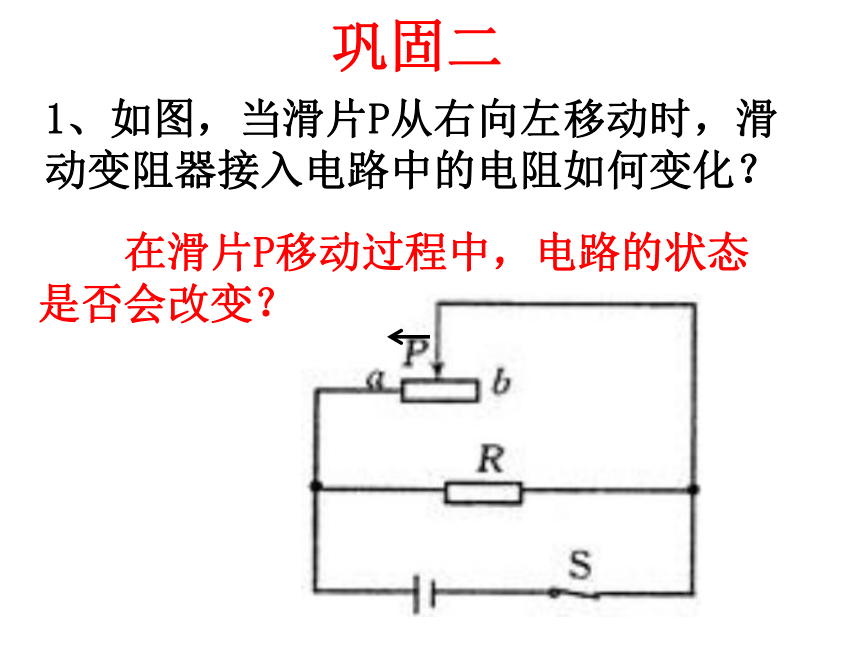

1、如图，当滑片P从右向左移动时，滑动变阻器接入电路中的电阻如何变化？
在滑片P移动过程中，电路的状态是否会改变？
巩固二
模拟小台灯制成后，小涛同学非常高兴。他想测量小灯泡的电阻，可是不知道方法。大家能帮帮他吗？
情景三
试说出你的操作过程并设计记录数据的表格？
导体中的电流（I），跟这段导体两端的电压（U）成正比，跟这段导体的电阻（R）成反比。
欧姆定律：
I=
U
R
公式：
变形公式：
U=
R=
IR
U
I
R跟U，I无关
影响导体电阻大小的因素
1、导体的长度
2、导体的粗细(横截面积）
3、导体的材料
4、温度
温度升高，金属导体的电阻增大，温度降低，金属导体的电阻减小.
当温度降到电阻为零的现象称为：
超导现象。
1、下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 ▲ 的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是 ▲ 欧。
巩固三
2．在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了控制变量的方法．下表给出了实验中所用到的导体的情况，选择B、E导体进行对比，是为了研究导体电阻大小与_ ▲ _是否有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是D和_ ▲ _。(填导体的代号)
导体代号 A B C D E F
长度／m 1.0 0.5 1.5 1.0 1.5 1.5
横截面积／mm2 1.2 0.8 1.0 0.6 0.8 1.0
材料 锰铜 钨 镍铬丝 锰铜 钨 锰铜
3.小涛同学有两种不同的电路元件Ａ和Ｂ，
为了研究其电学特性，小涛把它们分别接入
伏安法测电阻的电路中，测得电流与电压的
关系如图所示，根据图中的曲线变化可知，
元件 中的电流与它两端的电压遵守欧姆
定律．若将两者分别都
接在 Ｖ的电源上时，
通过它们的电流相等．
情景四
在测出小灯泡的电阻后，细心的小涛发现小灯泡上标有“2.4V 0.7A”字样，电源用了两节新的干电池，当小灯泡正常发光时，滑动变阻器接入电路中的阻值多大？此时，你还能求出哪些电学量？
串联电路 并联电路
电流（I） 的特点 I=I1=I2 I=I1+I2
电压（U） 的特点 U=U1+U2 U=U1=U2
电阻（R） 的特点 R总=R1+R2
电压、电流 分配规律 U1:U2=R1:R2 I1:I2=R2:R1
=
1
R总
1
R1
+
1
R2
R1R2
R1+R2
R总=
1、如图所示电路，电源电压12V，R2=20Ω。当S1，S2合上时，电流表示数为0.8A，当S1，S2断开时，电流表示数为0.2A。求R1和Rs的值。
巩固四
课后作业：
1 、收集5道因开关或滑动变阻器的改变而改变电路连接状态或电路的连接方式的试题。
2、试通过欧姆定律和串并联电路的特点推导电阻和电压、电流的分配规律。
总结：
1 判定电路是串联还是并联；
2 判定电表测量谁的示数；
3 知道滑动变阻器或开关断开闭合时电阻是如何变化的；
4 先判定整个电路的电阻、电流如何变化，再判定定值电阻电流和电压的变化，即：先整体后局部。
33．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
(1)实验过程中，移动变阻器滑片时，眼睛应注视_______(选填序号)；
A.变阻器滑片 B.电压表示数 C.电流表示数
(2)在丙图中，用笔线代替导线，将电压表正确连入电路；
(3)实验中，他所选择的变阻器是_____(选填序号)；
A．10Ω 0.5A B．20Ω 1A C．50Ω 2A
(4)乙图中阴影部分面积表示的科学量是____________；
(5)实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是：________________________________________________。
33．(1)B (2)如图 (3)C (4)电压
(5)电阻R处有断路
