15.2电流和电路 同步测试 2021-2022学年人教版九年级全一册物理（含答案）

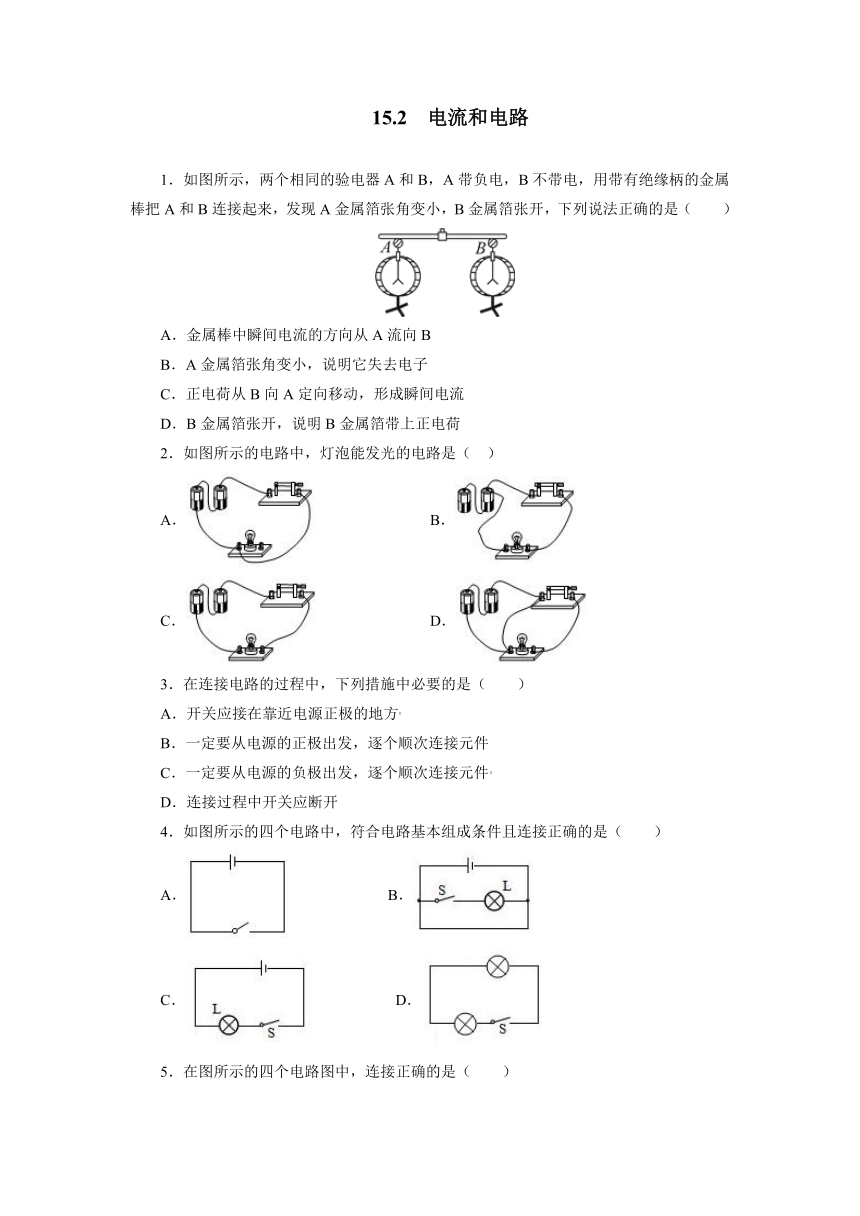

15.2 电流和电路
1．如图所示，两个相同的验电器A和B，A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，发现A金属箔张角变小，B金属箔张开，下列说法正确的是（　　）
A．金属棒中瞬间电流的方向从A流向B
B．A金属箔张角变小，说明它失去电子
C．正电荷从B向A定向移动，形成瞬间电流
D．B金属箔张开，说明B金属箔带上正电荷
2．如图所示的电路中，灯泡能发光的电路是（ ）
A． B．
C． D．
3．在连接电路的过程中，下列措施中必要的是（　　）
A．开关应接在靠近电源正极的地方
B．一定要从电源的正极出发，逐个顺次连接元件
C．一定要从电源的负极出发，逐个顺次连接元件
D．连接过程中开关应断开
4．如图所示的四个电路中，符合电路基本组成条件且连接正确的是（　　）
A． B．
C． D．

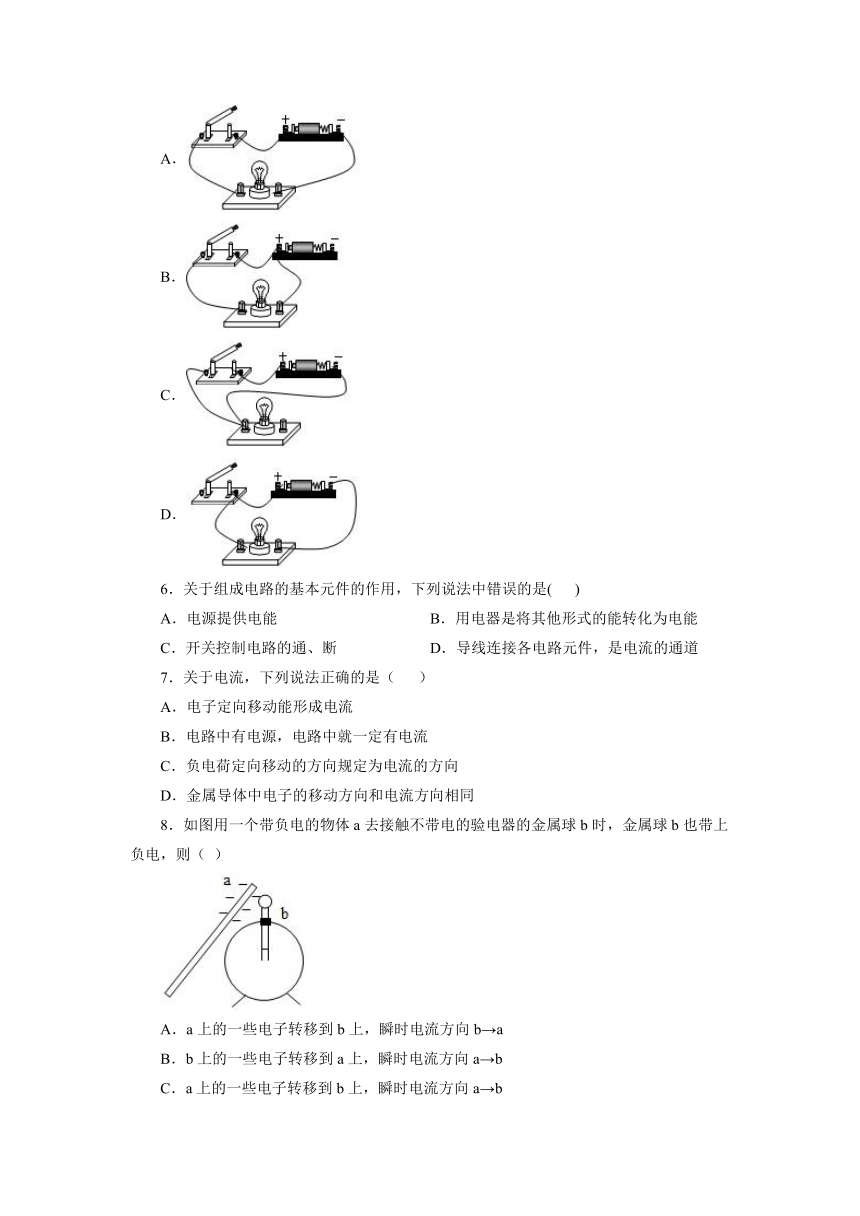

5．在图所示的四个电路图中，连接正确的是（　　）
A．
B．
C．
D．
6．关于组成电路的基本元件的作用，下列说法中错误的是( )
A．电源提供电能 B．用电器是将其他形式的能转化为电能
C．开关控制电路的通、断 D．导线连接各电路元件，是电流的通道
7．关于电流，下列说法正确的是（ ）
A．电子定向移动能形成电流
B．电路中有电源，电路中就一定有电流
C．负电荷定向移动的方向规定为电流的方向
D．金属导体中电子的移动方向和电流方向相同
8．如图用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则（ ）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．a上的一些电子转移到b上，瞬时电流方向a→b
D．a上的一些正电荷转移到 b上，瞬时电流方向a→b

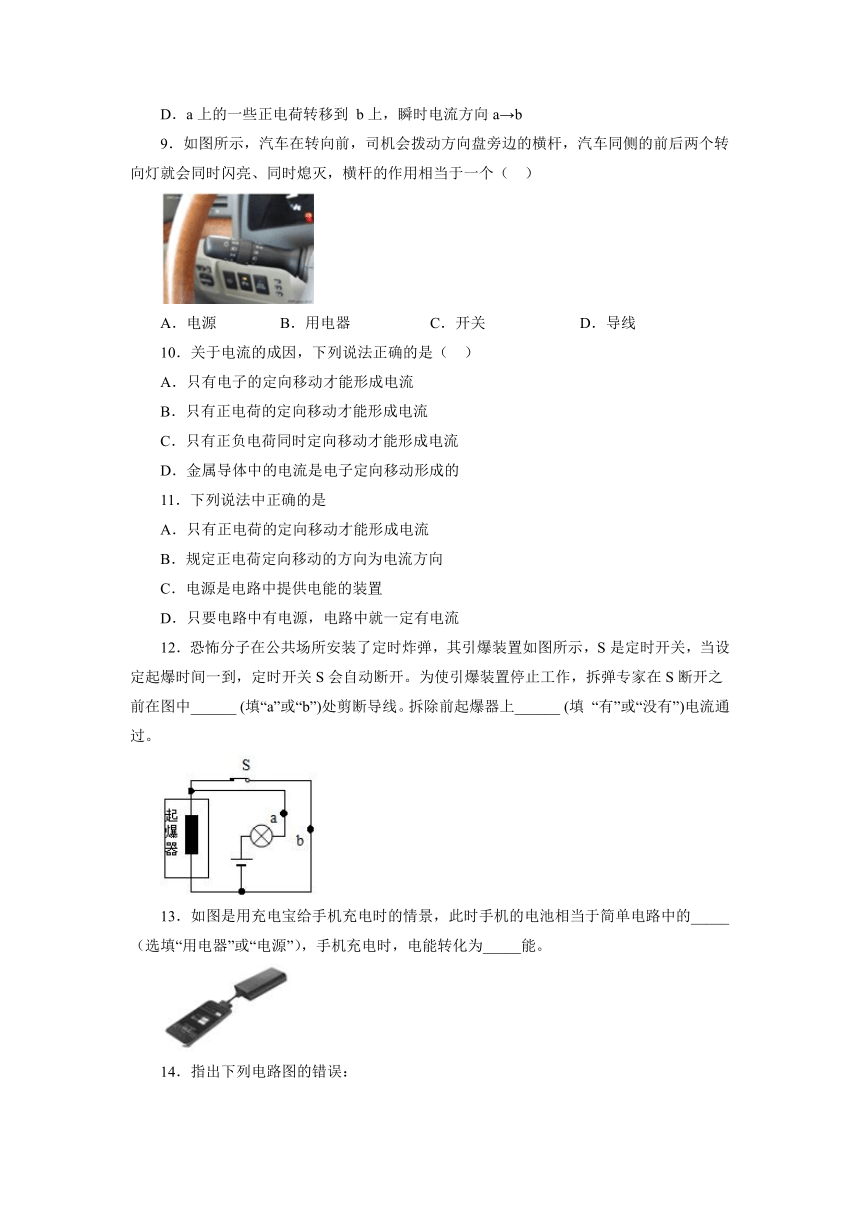

9．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，横杆的作用相当于一个（ ）
A．电源 B．用电器 C．开关 D．导线
10．关于电流的成因，下列说法正确的是（ ）
A．只有电子的定向移动才能形成电流
B．只有正电荷的定向移动才能形成电流
C．只有正负电荷同时定向移动才能形成电流
D．金属导体中的电流是电子定向移动形成的
11．下列说法中正确的是
A．只有正电荷的定向移动才能形成电流
B．规定正电荷定向移动的方向为电流方向
C．电源是电路中提供电能的装置
D．只要电路中有电源，电路中就一定有电流
12．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中______ (填“a”或“b”)处剪断导线。拆除前起爆器上______ (填 “有”或“没有”)电流通过。
13．如图是用充电宝给手机充电时的情景，此时手机的电池相当于简单电路中的_____（选填“用电器”或“电源”），手机充电时，电能转化为_____能。
14．指出下列电路图的错误：
① ________ ②________ ③________
15．如图所示，是新能源电动汽车正在充电，充电过程中电动汽车的电池相当于电路中的_______．
16．如图所示，电路连接情况中：A属于______路，B属于______路，C属于______路。
17．请画出如图的实物电路的电路图。
18．根据电路图，用笔画线代替导线将实物图连接完整．
（____）
19．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
(1)连接电路时，开关应处于________状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画出正确的连接。_____
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是________（填“通路”、“断路”或“短路”）。由此可知，电路中开关的作用是________。
(3)电源在电路中是________（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”极模糊不清的电池盒，她用一个________（填“电铃”或“发光二极管”）就可以判断出电源的“+、﹣”极。
参考答案
1．B
2．C
3．D
4．C
5．A
6．B
7．A
8．A
9．C
10．D
11．BC
12．a 没有
13．用电器 化学
14．没有电源 电池连接错误 电源短路
15．用电器
16．断路 短路 通路
17．
18．
19．断开 断路 通路 控制电路的通断 提供 发光二极管
