流程与设计
请问同学们，开锁公司的师傅为什么不给黄宏开锁？
流程: 一项活动或一系列连续有规律的事项或行为进行的程序.

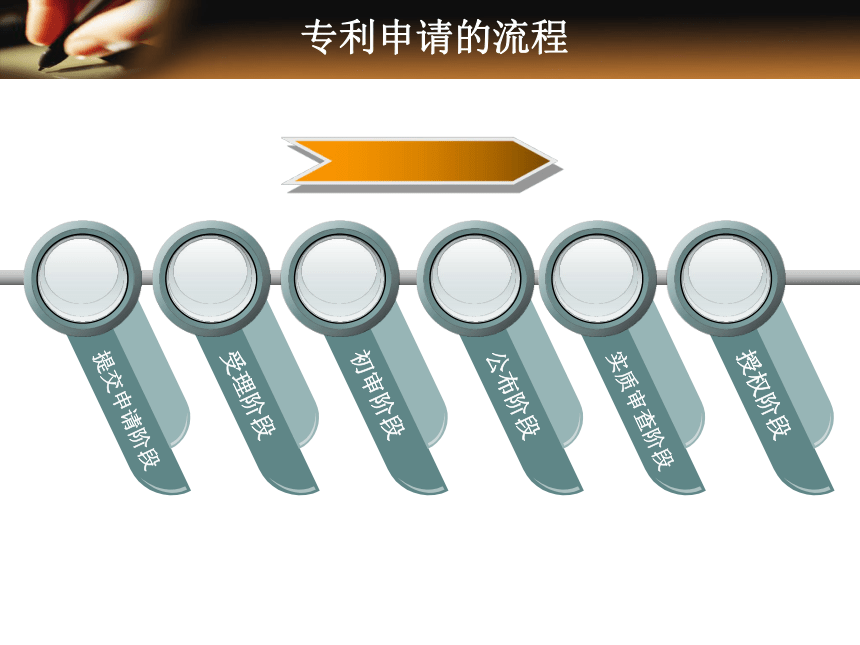

专利申请的流程
提交申请阶段
受理阶段
初审阶段
公布阶段
实质审查阶段
授权阶段

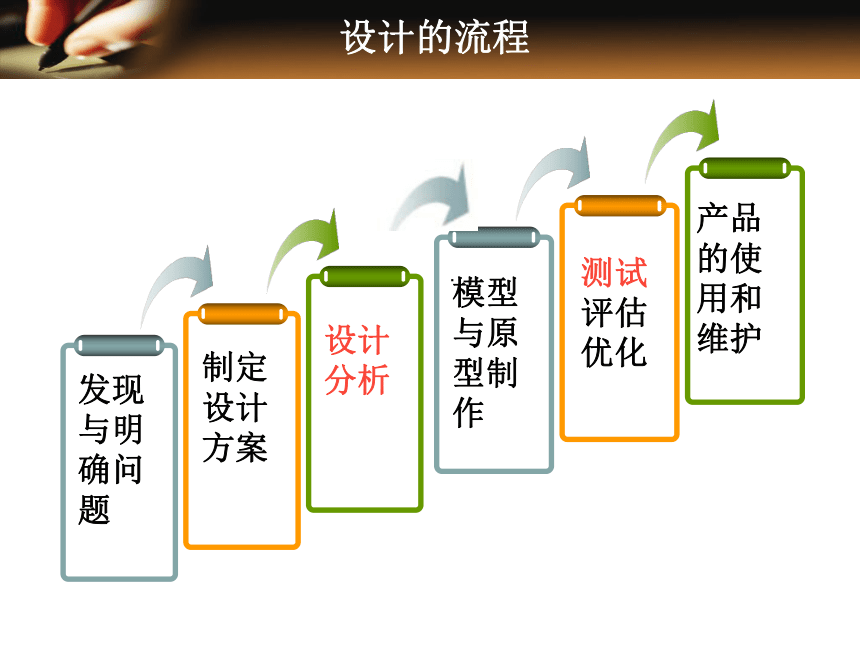

设计的流程
.
发现与明确问题
制定设计方案
模型与原型制作
测试评估优化
产品的使用和维护
设计分析
自行车前轮装圈的流程

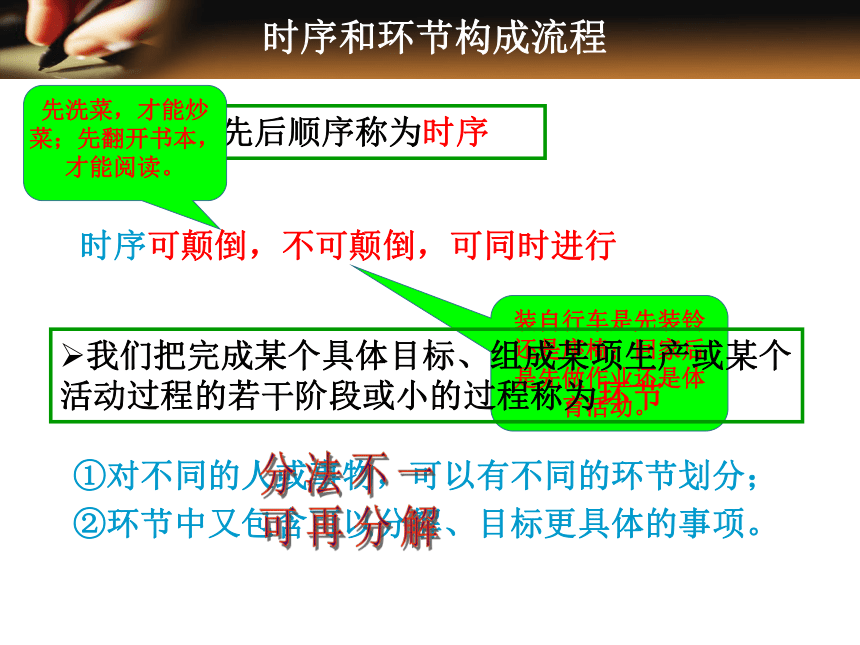

时序和环节构成流程
时间上的先后顺序称为时序
时序可颠倒，不可颠倒，可同时进行
先洗菜，才能炒菜；先翻开书本，才能阅读。
装自行车是先装铃还是座椅；回家后是先做作业还是体育活动。
我们把完成某个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节
①对不同的人或事物，可以有不同的环节划分；
②环节中又包含可以分解、目标更具体的事项。
流程的表达
1、流程图中时序的表达： 箭头、数字序号、时间
2、流程图中环节的表达：方框
发现与 明确问题
制定设计方案
制作模型或原型
测试评估与优化
编制产品说明书

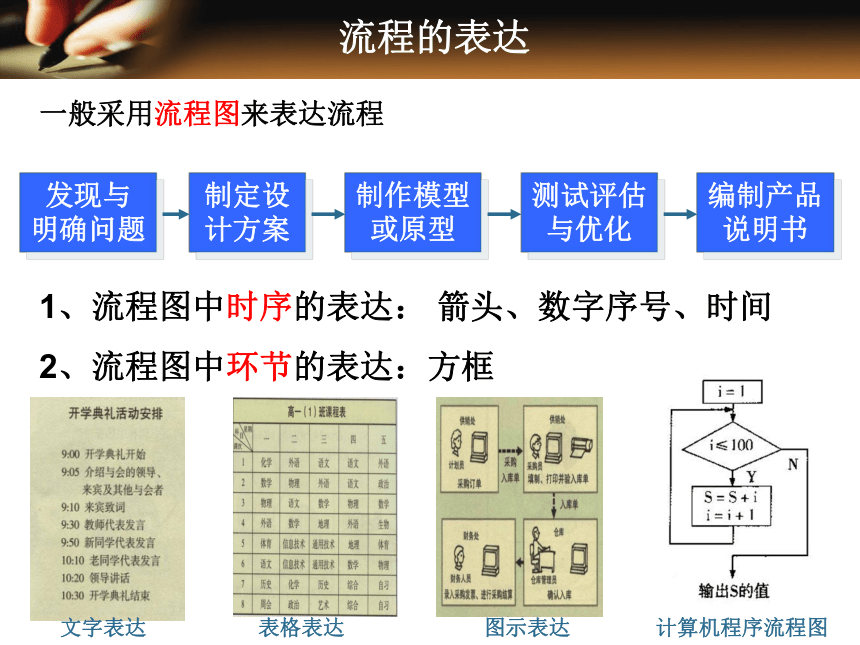

一般采用流程图来表达流程
文字表达
表格表达
图示表达
计算机程序流程图
练习

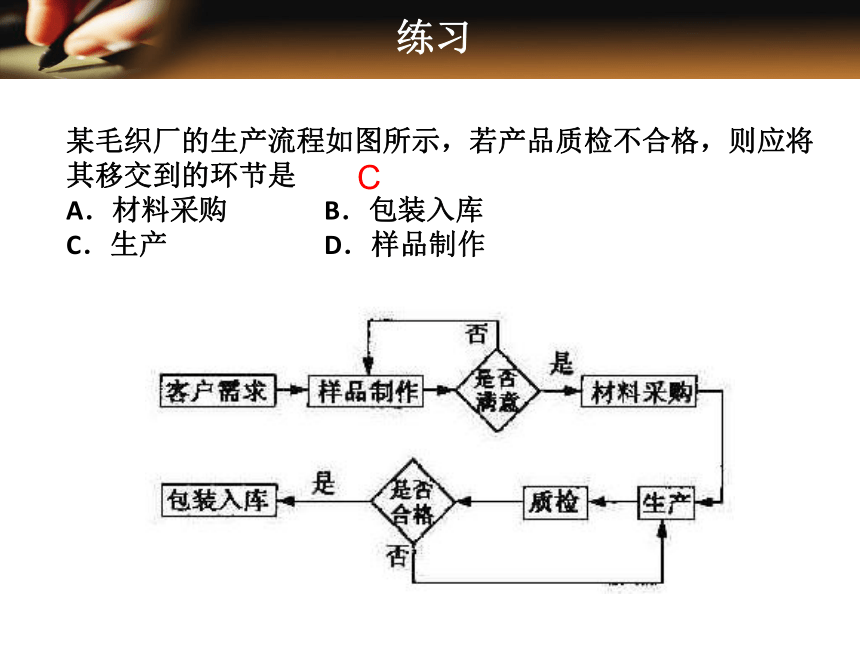

某毛织厂的生产流程如图所示，若产品质检不合格，则应将其移交到的环节是
A．材料采购 B．包装入库
C．生产 D．样品制作
C
练习

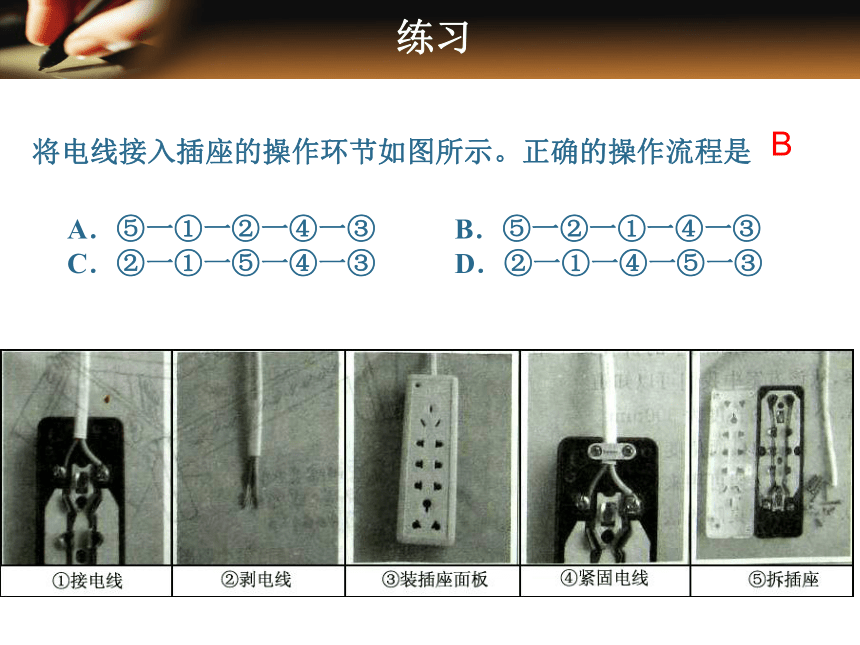

将电线接入插座的操作环节如图所示。正确的操作流程是
A．⑤一①一②一④一③ B．⑤一②一①一④一③
C．②一①一⑤一④一③ D．②一①一④一⑤一③
B
练习

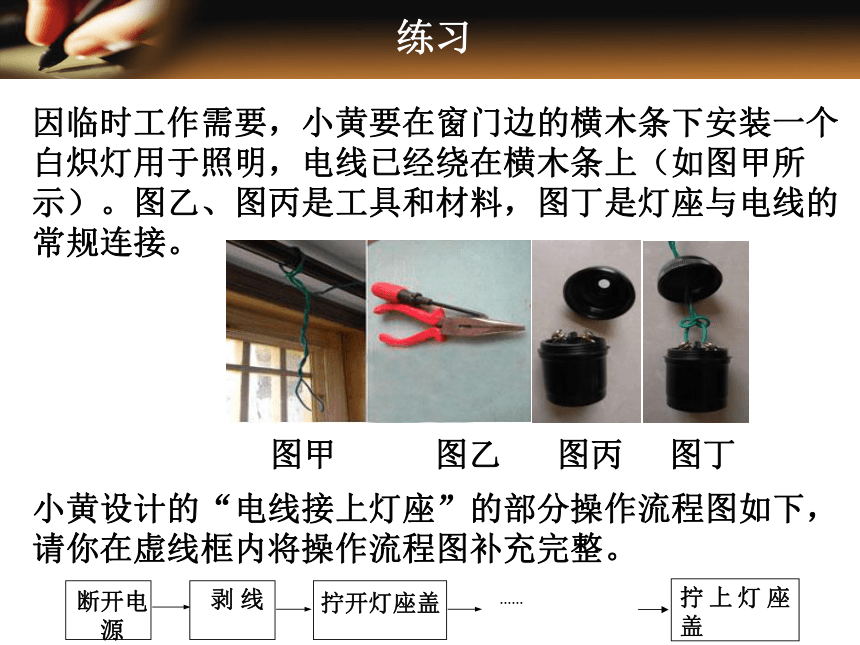

因临时工作需要，小黄要在窗门边的横木条下安装一个白炽灯用于照明，电线已经绕在横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是灯座与电线的常规连接。
图甲
图乙
图丙
图丁
小黄设计的“电线接上灯座”的部分操作流程图如下，请你在虚线框内将操作流程图补充完整。
断开电源
……
剥 线
拧开灯座盖
拧上灯座盖
断开电源
……
剥 线
拧开灯座盖
拧上灯座盖
2008.6浙江省高中会考
如图所示是用来收割庄稼的农具 —— 镰刀，它由刀身和木手柄构成，刀身上带有小锯齿。手工制作镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制作镰刀合理的流程是
A． 加热锻打成形 热处理 制齿 安装木手柄
B． 加热锻打成形 制齿 热处理 安装木手柄
D． 热处理 加热锻打成形 制 齿 安装木手柄
C． 热处理 加热锻打成形 安装木手柄 制齿
B
流程的设计
3支的鲁班锁
6支的鲁班锁
流程设计的目标
↑
←
→
提高效率
提高管理水平
提高经济效益
提高质量
节省资源
保证安全
注意环保
……
↓
↘
↖
↗
↙
流程设计考虑的因素
（1）不同行业的流程设计中应考虑的基本因素都相同吗？
（2）农业生产中的流程设计，除了上述因素外，还要考虑哪些？
材料、工艺、设备、人员、资金、环境等
气候、季节、
自然灾害、
生态平衡等
流程设计的步骤
一个产品生产流程设计一般由哪些环节组成
材料准备环节、
加工环节、
组装环节、
手工生产小铁锤的工艺流程设计
下料
磨削圆头
电镀
板牙套丝
下料
划线
锉削
锯削
划螺孔中心线
钻孔
电镀
淬火
倒角
攻丝
把加工好的锤柄拧紧到锤头的螺孔中。
锤头的加工流程：
锤柄的加工流程：
装配：
小铁锤批量生产的加工流程设计
锤头的加工流程
工序 设备
1 下料 电锯
2 铣A1、A2平面，两把刀具同时铣 1号卧式铣床
3 铣B1、B2平面，两把刀具同时铣 2号卧式铣床
4 铣C1、C2平面，两把刀具同时铣 3号卧式铣床
5 铣D斜面 4号卧式铣床
6 钻孔 钻床
7 攻丝 攻丝
8 去毛刺 手工
9 淬火 淬火设备
10 电镀 电镀设备
工序号 工序 设备
1 下料 电锯
2 车端面 1号车床
3 倒角 1号车床
4 车螺纹 2号车床
5 车圆头 2号车床
6 去毛刺 手工
7 电镀 电镀设备
锤柄的加工流程
练习
划线定位
▲
▲
▲
小王在网上购买了如图所示的挂钩，要自己安装在墙上，现安装流程中缺少以下三个环节：①用螺钉固定金属部件；②钻孔；③将膨胀头埋入孔中。
（1）补充完整加工流程，将以上三个环节填到适当的位置（在“ ▲ ”处填写序号）
（2）在该流程中，将金属部件固定到墙上的连接方式是属于 ▲
A．铰连接 B．刚连接 C．榫接 D．铆接
插上蘑菇
流程的优化
工期优化
成本优化
质量优化
工艺优化
技术优化
流程的优化
工期优化
1、用洗衣机：1小时（5分钟准备，50分钟洗，5分钟凉衣服）
2、煮饭：30分钟（5分钟准备，25分钟煮饭）
3、烧菜：40分钟
请回答：你会怎样安排洗衣服、煮饭、烧菜、吃饭、看报纸这一系列事情？
准备
洗衣机自动洗衣
晾衣
准备
电饭锅煮饭
烧菜
洗衣准备
煮饭准备
烧菜
晾衣服
三项工作并行,节省时间,提高工作效率
法兰的工艺优化
切削法 将圆钢直接在车床上切削成型，然后再钻孔而成。
下 料
切 削
钻 孔
检 查
少切削法
无切削法
通常用无切削法加工的材料有塑料，铸铁等
配送中心的成本优化
A
D
C
B
11km
10km
13km
14km
12km
15km
9km
18km
配送线路图
配送线路的方案与路程
方案 线路 路程（km）
1 ABCDA 51
2 ABDCA 46
3 ACBDA 59
4 ACDBA 47
5 ADCBA 51
6 ADBCA 58
流程的优化
概念
什么是流程优化
在流程的设计和实施过程中，要对流程进行不断的改进，以期取得最佳的效果，这样的改进过程称为流程的优化．
目的
提高工作效率，提高产品质量，降低成本，降低劳动强度，节约能耗，减少环境污染，保证安全生产
流程优化的条件
外部条件：建立在设备和工艺水平提高和完善的基础上。
内部条件：建立在对流程内在机理的进一步研究和实现的基础上。
练习
某企业在产品开发过程中， 要制造如图如法度这类复杂零件的样件，在完成零件的三维设计后，过去需要先制造样件的模具，然后铸造样件，现在企业引进了快速成型机，可以根据三维设计图形直接烧结出样件，优化了产品开发的流程，以下关于该产品开发流程的说法中不恰当是
A、快速成型机的应用，减少了产品开发流程中的环节
B、快速成型机的应用，减少了产品开发的周期
C、快速成型机的应用，为优化产品开发流程创造了条件
C、快速成型机的应用，改变了三维设计在产品开发流程中的时序
D
练习
上货架
智能传送带
A
人们到银行或储蓄所存取款需要人工填单、记账、保存纸质账单。自从引进了计算机管理系统，减少了中间环节，提高了工作效率。流程优化属于哪种优化
A．技术优化 B．工期优化 C．成本优化 D．工艺优化
