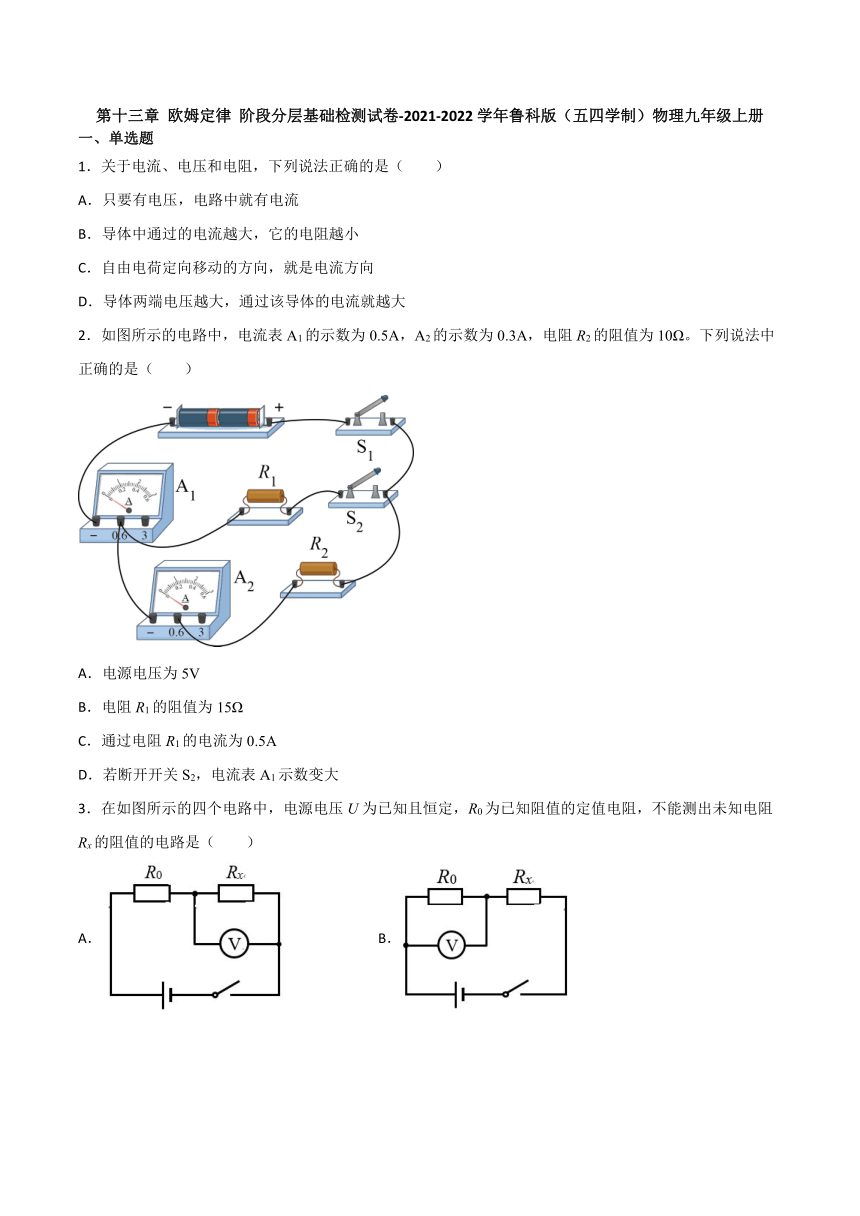

欧姆定律 阶段分层基础检测试卷-2021-2022学年鲁科版(五四学制)物理九年级上册
一、单选题
1.关于电流、电压和电阻,下列说法正确的是( )
A.只要有电压,电路中就有电流
B.导体中通过的电流越大,它的电阻越小
C.自由电荷定向移动的方向,就是电流方向
D.导体两端电压越大,通过该导体的电流就越大
2.如图所示的电路中,电流表A1的示数为0.5A,A2的示数为0.3A,电阻R2的阻值为10Ω。下列说法中正确的是( )
A.电源电压为5V
B.电阻R1的阻值为15Ω
C.通过电阻R1的电流为0.5A
D.若断开开关S2,电流表A1示数变大
3.在如图所示的四个电路中,电源电压U为已知且恒定,R0为已知阻值的定值电阻,不能测出未知电阻Rx的阻值的电路是( )
A. B.
C. D.

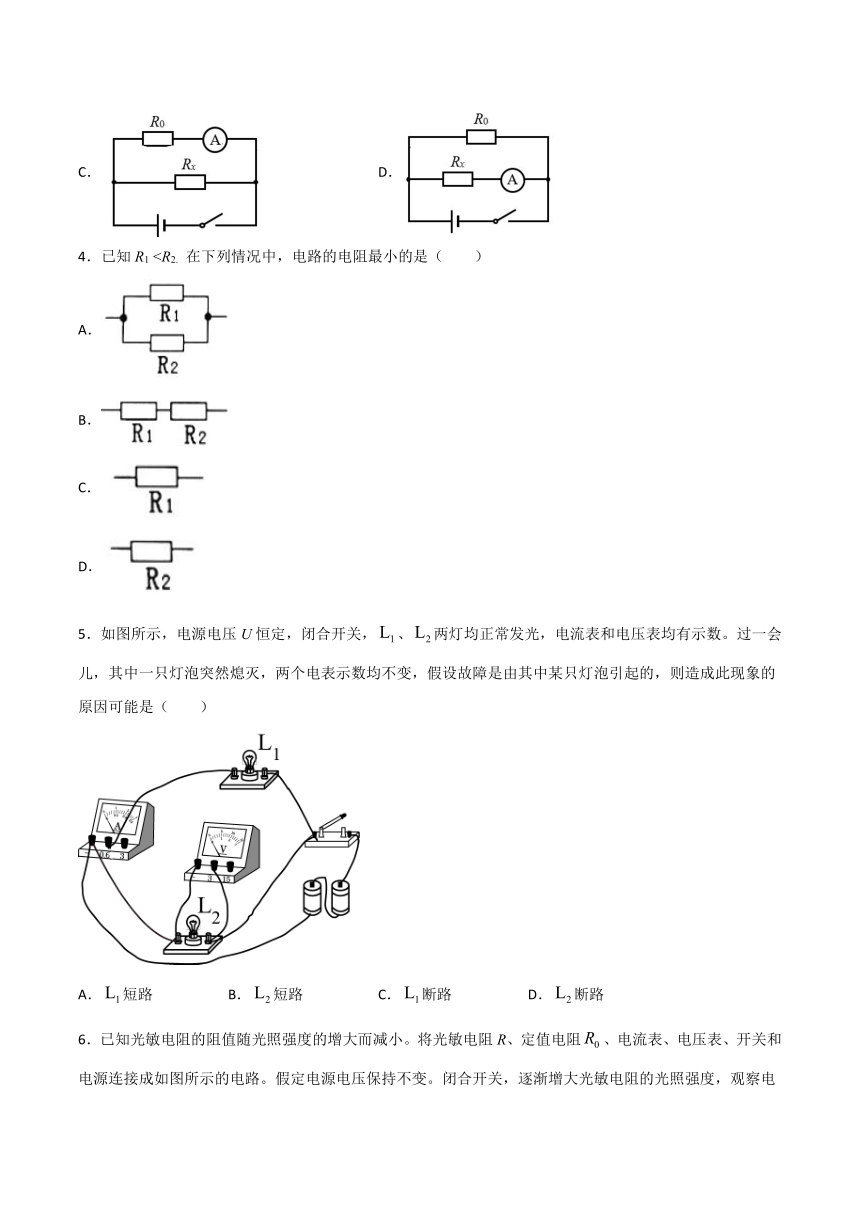

4.已知R1 A.
B.
C.
D.
5.如图所示,电源电压U恒定,闭合开关,、两灯均正常发光,电流表和电压表均有示数。过一会儿,其中一只灯泡突然熄灭,两个电表示数均不变,假设故障是由其中某只灯泡引起的,则造成此现象的原因可能是( )
A.短路 B.短路 C.断路 D.断路

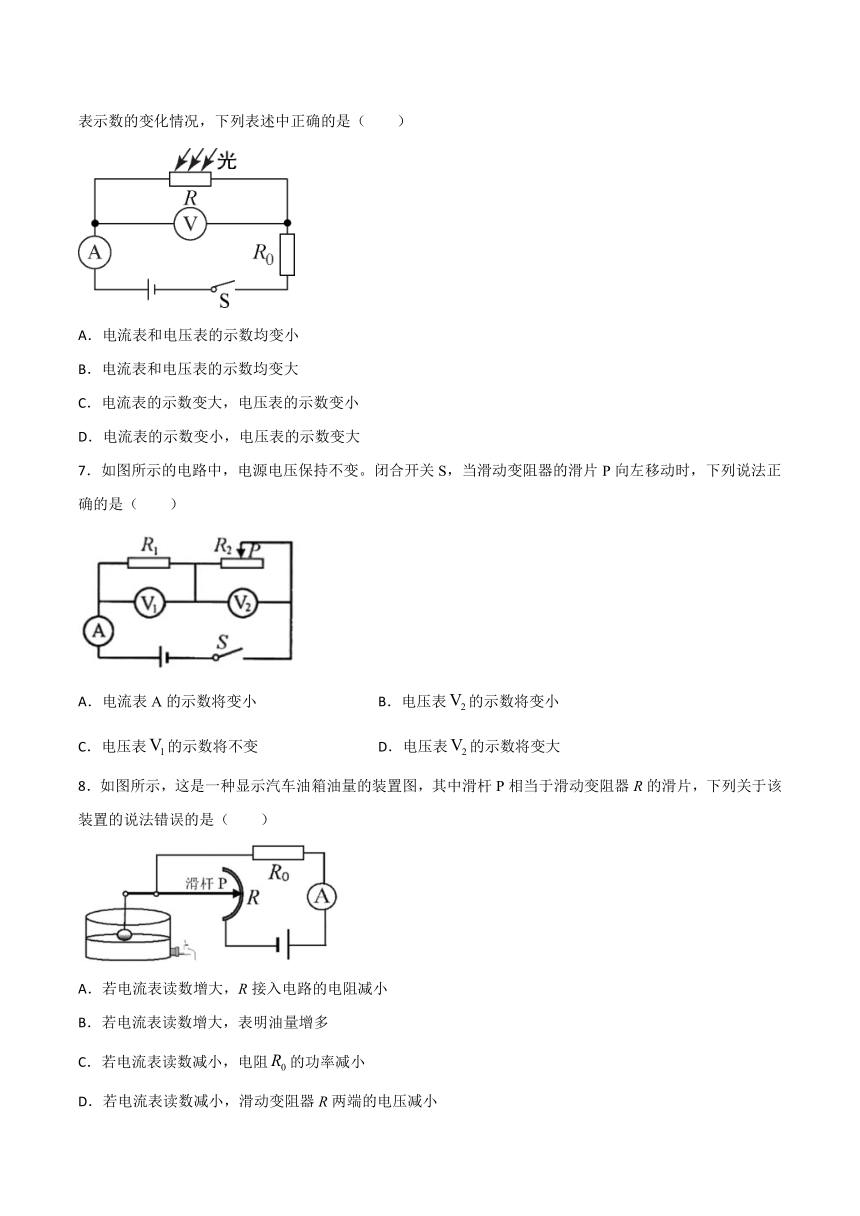

6.已知光敏电阻的阻值随光照强度的增大而减小。将光敏电阻R、定值电阻、电流表、电压表、开关和电源连接成如图所示的电路。假定电源电压保持不变。闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况,下列表述中正确的是( )
A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变大,电压表的示数变小
D.电流表的示数变小,电压表的示数变大
7.如图所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向左移动时,下列说法正确的是( )
A.电流表A的示数将变小 B.电压表的示数将变小
C.电压表的示数将不变 D.电压表的示数将变大
8.如图所示,这是一种显示汽车油箱油量的装置图,其中滑杆P相当于滑动变阻器R的滑片,下列关于该装置的说法错误的是( )
A.若电流表读数增大,R接入电路的电阻减小
B.若电流表读数增大,表明油量增多
C.若电流表读数减小,电阻的功率减小
D.若电流表读数减小,滑动变阻器R两端的电压减小

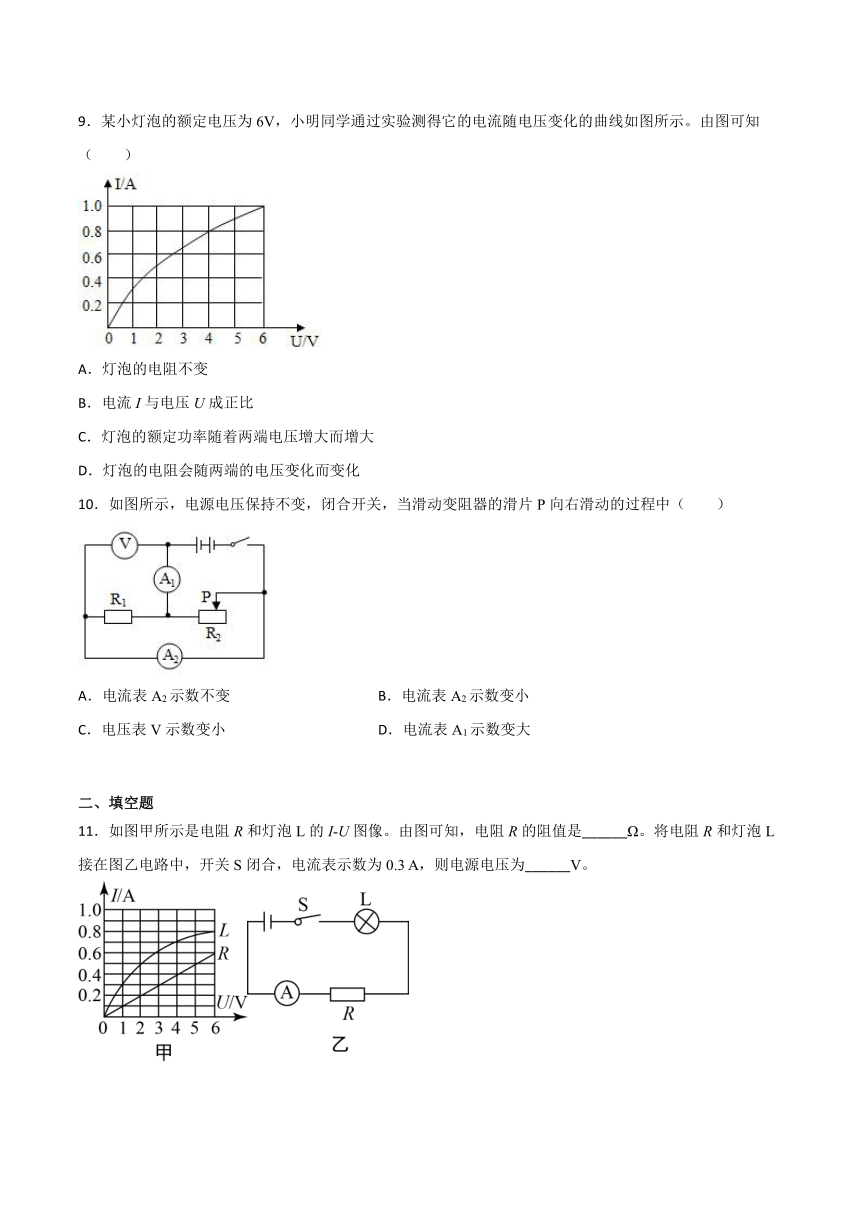

9.某小灯泡的额定电压为6V,小明同学通过实验测得它的电流随电压变化的曲线如图所示。由图可知( )
A.灯泡的电阻不变
B.电流I与电压U成正比
C.灯泡的额定功率随着两端电压增大而增大
D.灯泡的电阻会随两端的电压变化而变化
10.如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右滑动的过程中( )
A.电流表A2示数不变 B.电流表A2示数变小
C.电压表V示数变小 D.电流表A1示数变大
二、填空题
11.如图甲所示是电阻R和灯泡L的I-U图像。由图可知,电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中,开关S闭合,电流表示数为0.3 A,则电源电压为______V。

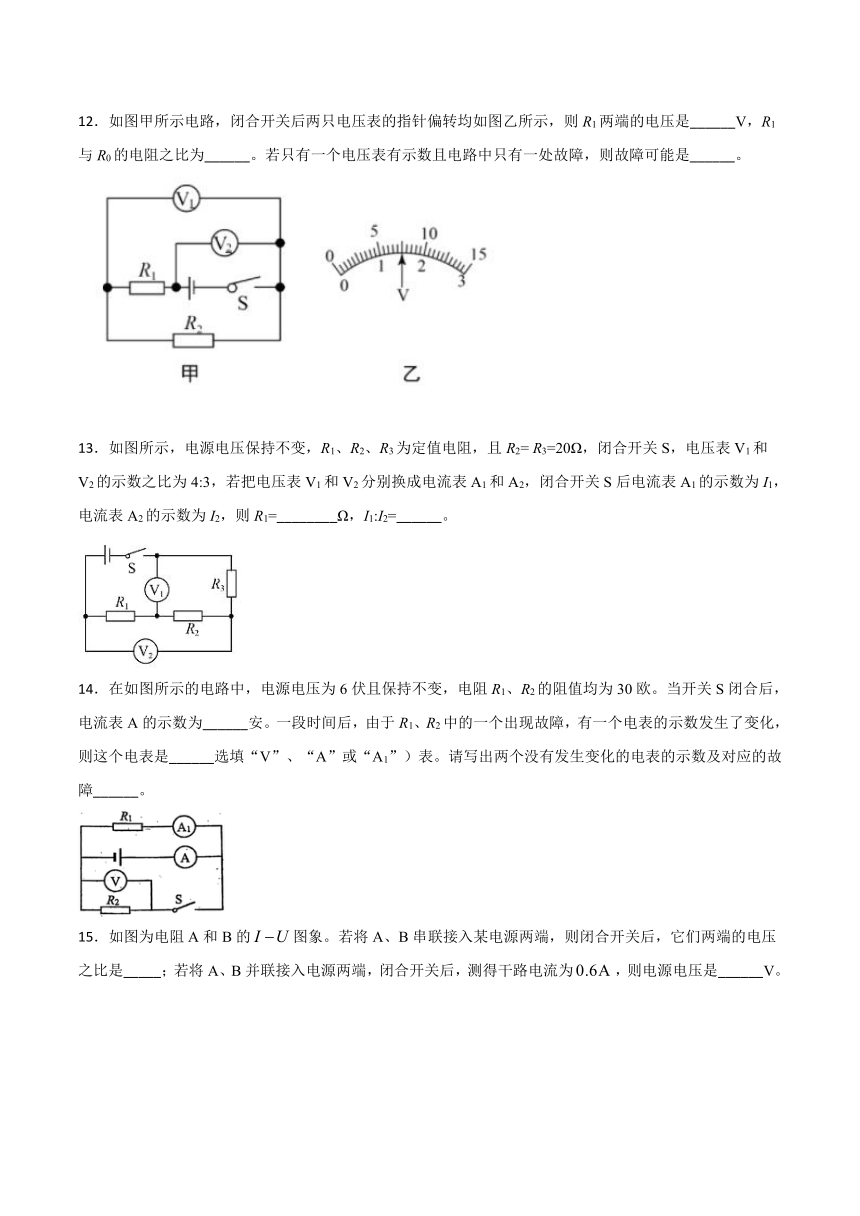

12.如图甲所示电路,闭合开关后两只电压表的指针偏转均如图乙所示,则R1两端的电压是______V,R1与R0的电阻之比为______。若只有一个电压表有示数且电路中只有一处故障,则故障可能是______。
13.如图所示,电源电压保持不变,R1、R2、R3为定值电阻,且R2= R3=20Ω,闭合开关S,电压表V1和V2的示数之比为4:3,若把电压表V1和V2分别换成电流表A1和A2,闭合开关S后电流表A1的示数为I1,电流表A2的示数为I2,则R1=________Ω,I1:I2=______。
14.在如图所示的电路中,电源电压为6伏且保持不变,电阻R1、R2的阻值均为30欧。当开关S闭合后,电流表A的示数为______安。一段时间后,由于R1、R2中的一个出现故障,有一个电表的示数发生了变化,则这个电表是______选填“V”、“A”或“A1”)表。请写出两个没有发生变化的电表的示数及对应的故障______。
15.如图为电阻A和B的图象。若将A、B串联接入某电源两端,则闭合开关后,它们两端的电压之比是_____;若将A、B并联接入电源两端,闭合开关后,测得干路电流为,则电源电压是______V。
16.如图所示,电源电压保持不变,R、R1、R2、R3均是定值电阻,开关S0与S均处于闭合状态。现将S断开,电流表的示数______。(选填“变大”、“变小”或“不变”)
三、实验题
17.在测量未知电阻Rx(阻值约为180)的实验中,提供的实验器材有:电源(电压3V)、滑动变阻器R(0~50)、电阻箱R0(0~9999)、电流表(0~0.6A)、电压表(0~3V)、开关及导线若干。
(1)小虎同学设计了图甲所示的电路,他______(能/不能)较准确的测出Rx的阻值,理由是______;
(2)小明同学设计了图乙所示的电路进行测量(图丙是小明根据图乙连接的实物图);
①在图丙中画出正确的导线连接______;
②正确连接电路后,小明先将开关S拨至“1”,调节变阻器的滑片至某一位置,此时电压表的示数为U1。
③再将开关S拨至“2”,当电阻箱的阻值调至R0=175时,电压表示数恰为U1,则待测电阻的阻值Rx=______;
④实验中,若将开关拨至“2”时,不小心将滑动变阻器的滑片向左移动了少许,其他操作正确,则Rx的测量值______(大于/小于/等于)真实值。
18.某学习小组探究“导体中的电流与电阻的关系”实验,使用器材有:学生稳压电源(0~9V可调),滑动变阻器(20Ω 1A),不同规格定值电阻若干、电流表、电压表、开关、导线若干。
(1)根据图甲所示的电路图,应将图乙中最后一根未连接完整的导线的A端连接到滑动变阻器的_____接线柱上(选填“a”“b”“c”或“d”;要求:滑片P向右滑动时电压表V的示数增大);
(2)在连接图乙的实物电路过程中,开关S应处于______(选填“闭合”或“断开”)状态,闭合开关前,应将滑动变阻器的滑片P移至______(选填“左”或“右”)端;
(3)小莉同学打开电源,闭合开关S,调节滑动变阻器,发现无论怎么移动滑片P,电流表均无示数,大家经过合作交流,认为以下原因最可能的是______(选填序号);
A.电压表断路 B.定值电阻断路
C.开关处短路 D.电压表短路
(4)排除故障后,他们将学生稳压电源的电压调至4V且保持不变,依次更换电阻,调节滑动变阻器,控制电压表示数不变,记录数据在表1中。其中第3次实验的电流表指针如图所示,此时电流表的示数为______A。分析表1中数据可知,可以初步得出结论:当导体两端电压一定时,流过导体的电流与导体电阻成______(选填“正比”或“反比”);
表1:
实验次数 1 2 3 4 5
电阻/Ω 5 10 15 20 25
电流/A 0.4 0.2
0.1 0.08
(5)老师在检查他们记录的表1中实验数据时,认为第______次实验数据有拼凑嫌疑。若老师要求同学们仍然要测定这次实验所用电阻在原来控制的电压下的电流,需要将电源电压调整到______V范围内才行。
四、计算题
19.如图所示,电源两端电压U为9V并保持不变,电阻R1阻值为10Ω.闭合开关S后,电流表A的示数I为1.2A.求:
(1)电流表A1的示数I1;
(2)电阻R2的阻值.
20.如图甲所示,电源电压保持不变,R1=10Ω.当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图乙线段AB表示.求:
(1)电源电压;
(2)滑动变阻器的最大电阻值.
(3)滑片P滑到ab中点时电压表的示数
21.如图所示,已知定值电阻R1的阻值为30Ω,闭合开关时整个电路正常工作,两电流表的指针都指在同一位置,示数如图所示.(设电源电压保持不变)
求:
(1)电源电压U是多少?
(2)通过定值电阻R2的电流是多少?
(3)现用一个未知阻值的定值电阻Rx替换电阻R1或R2,替换后只有一个电流表的示数发生了变化,请判断Rx替换的是电阻R1还是R2.
(4)此时替换后电流表示数减少了0.3A,求未知电阻Rx的阻值.
参考答案
1.D2.B3.C4.A5.D6.C7.B8.D9.D10.A
11.10Ω 4V
12.6 4:1 R1断路或R2短路(开放性试题,答案合理即可)
13.10 3:2
14.0.4 A A1示数为0.2安,V表示数为6伏,R2断路
15. 2
16.变大
17.不能 175 小于
18.d 断开 左 B 0.14 反比 5 2~3.6
19.(1)0.9A;(2)30Ω
20.(1)6V;(2)20Ω;(3)3V
21.(1)9V;(2)1.2A;(3)R2; 10Ω.
