安全用电
学习目标
1．能运用欧姆定律解释电压越高越危险。记住安全电压的数值。
2．知道触电的原因和触电的几种形式。
3 ．知道安全用电的常识，熟悉安全用电原则。并在生活中养成安全用电和注意防雷的意识。
自学指导
请同学们带着下列问题看课本P113-116页内容，勾画知识点并记忆：
1 .电对人体造成的伤害程度与什么有关？
2. 我国家庭电路的电压是多少？人体的安全电压是多少？
3. 触电是怎么回事？
4. 人触电一定会死亡吗？发生触电事故的原因是什么？
5. 触电的形式有哪几种？如果发生了触电事故，你应该怎样做呢？
6. 为了确保用电安全，生活中你应该怎样去做？

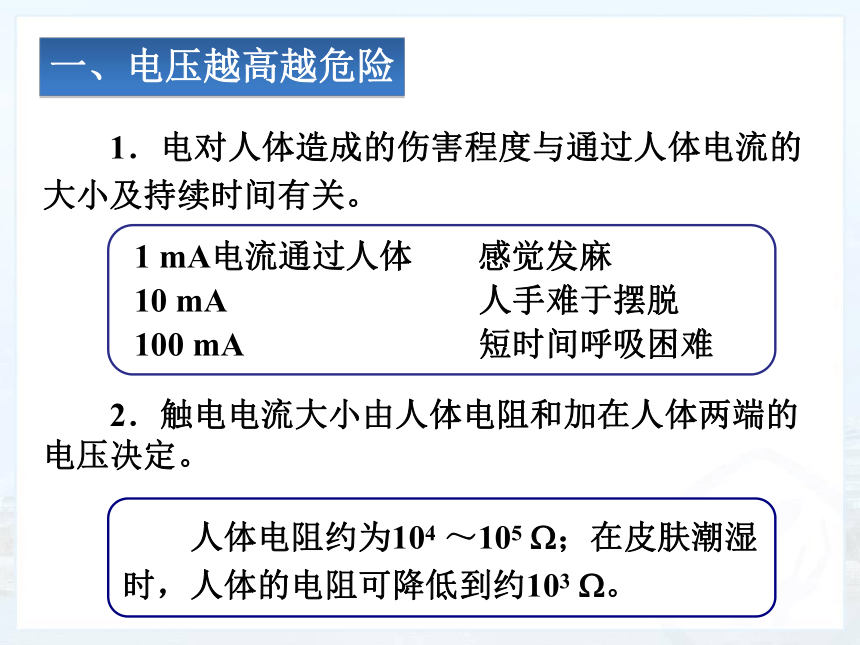

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
一、电压越高越危险
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～50 kV
　　根据欧姆定律计算可能产生的最大电流
　　例如：
　　家庭电路的电压值远远超过安全电压。
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω

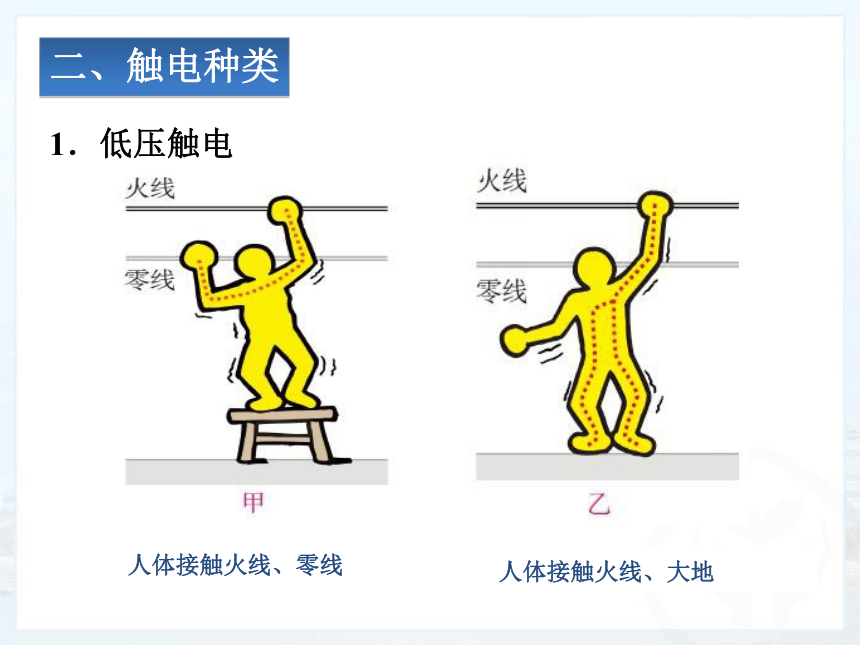

人体接触火线、零线
人体接触火线、大地
1．低压触电
二、触电种类
跨步电压触电
电弧触电
2．高压触电
　　除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况
想想议议


3．触电的急救
　　（1）切断电源
　　（2）迅速使触电人摆脱电源
1．家庭电路中防止触电措施
三、安全用电原则
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．安全用电原则：
雷电是大气中一种剧烈的放电现象
四、注意防雷
现代建筑上的避雷针
高压输电铁塔上的防雷导线
　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意
1.研究表明，电对人体造成的伤害程度与通过人体的?_____及_____有关。
2.我国家庭电路的电压是_____，人体的安全电压是____。
3.家庭电路
（1）触电原因：家庭电路触电事故，都是人体直接或间接与_____连通造成的。
（2）触电形式：
①双线触电：一只手接触_____，另一只手接触_____
②单线触电：人站在地上，一手接触?_____
4.高压触电的两种类型分别是_____ 、_____。
当堂训练
当堂训练
当堂训练
5．触电的急救
（1）迅速_____。（2）用?_____挑开电源线，迅速使触电人脱离电源。（3）发生电火灾时，务必先_____，再泼水救火。
6．安全用电原则：不接触_____带电体，不靠近?_____带电体。
7.雷电是大气中剧烈的放电现象。云层之间、云层和大地之间的电压可以达到几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声。通常在高大的建筑物上安装_____可以避雷。当有雷电时，电流会从避雷针传入?_____，从而避免电流通过建筑物产生破坏作用。
当堂训练
3．急救措施
2．安全用电原则
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电
不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
课堂小结
