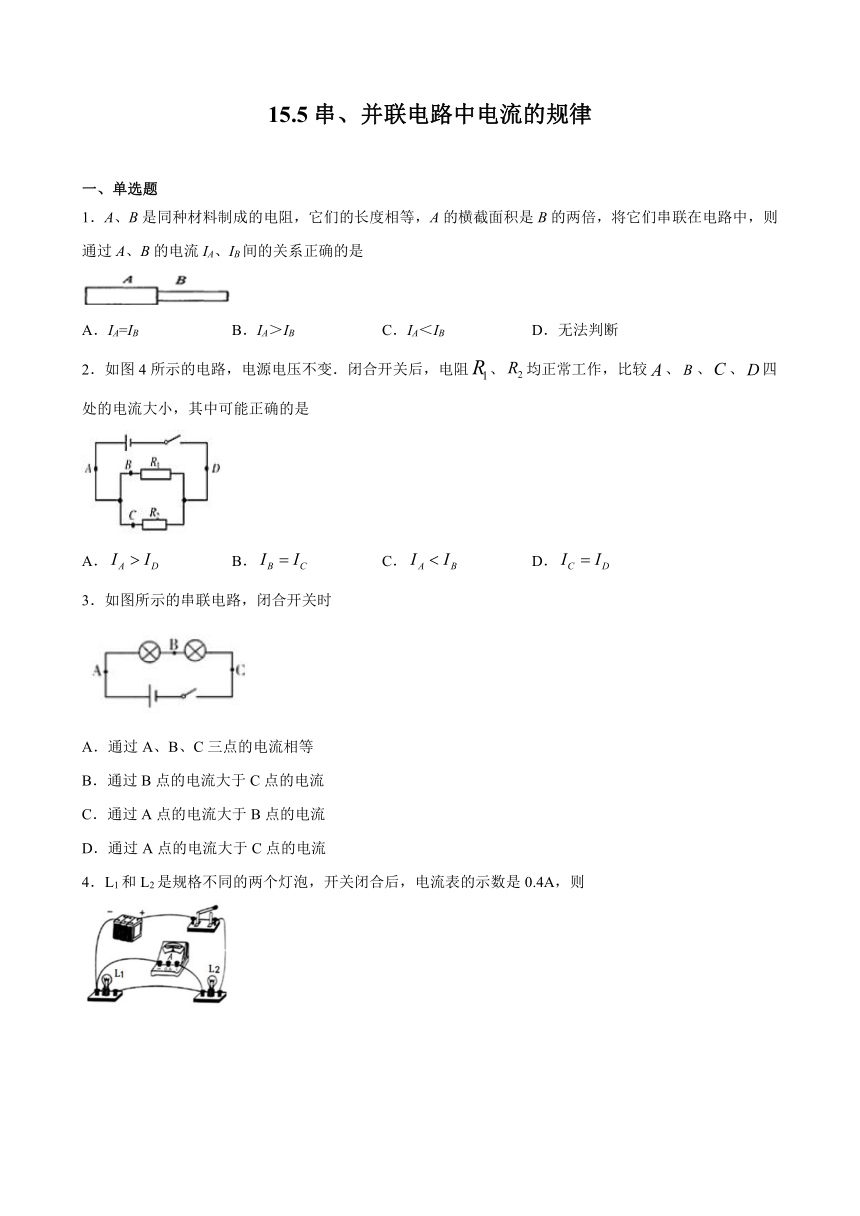

15.5串、并联电路中电流的规律
一、单选题
1．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流IA、IB间的关系正确的是
A．IA=IB B．IA＞IB C．IA＜IB D．无法判断
2．如图4所示的电路，电源电压不变．闭合开关后，电阻false、false均正常工作，比较false、false、false、false四处的电流大小，其中可能正确的是
A．false B．false C．false D．false
3．如图所示的串联电路，闭合开关时
A．通过A、B、C三点的电流相等
B．通过B点的电流大于C点的电流
C．通过A点的电流大于B点的电流
D．通过A点的电流大于C点的电流

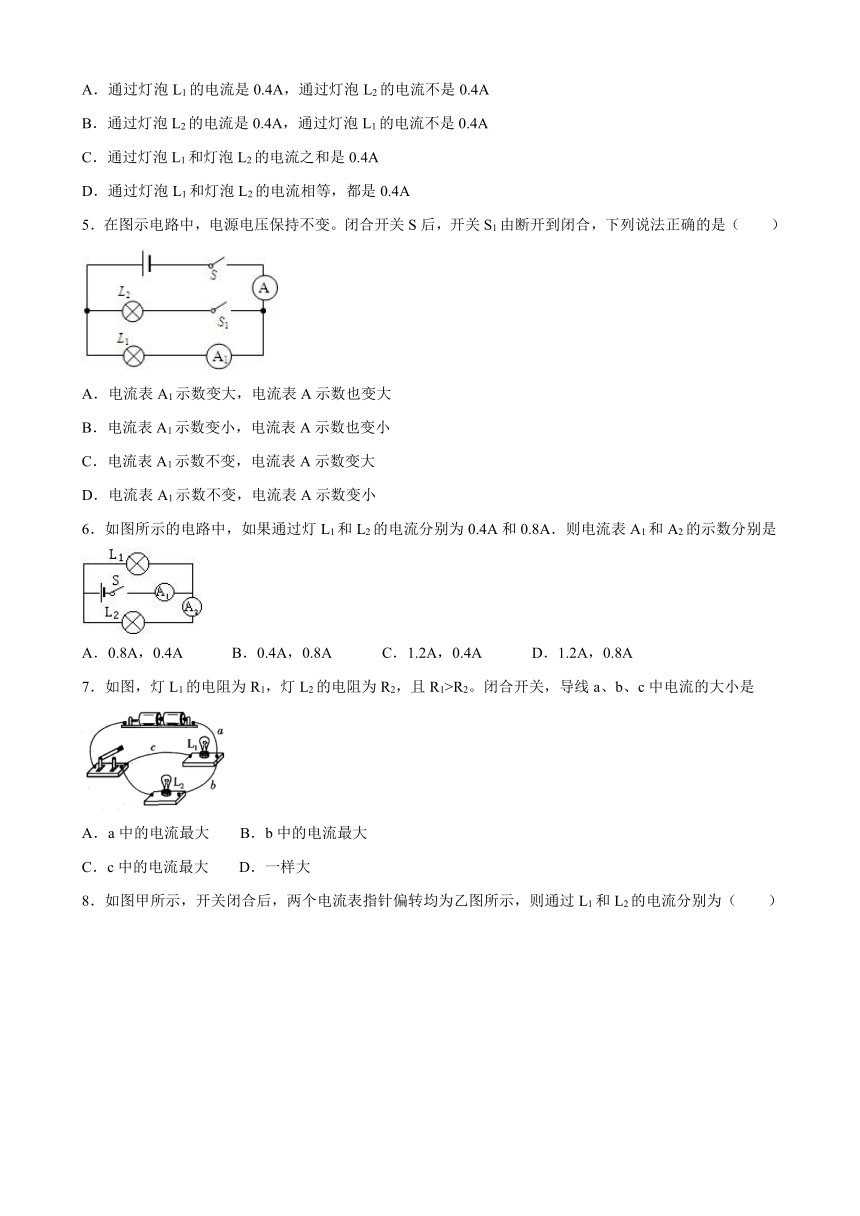

4．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则
A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4A
B．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4A
C．通过灯泡L1和灯泡L2的电流之和是0.4A
D．通过灯泡L1和灯泡L2的电流相等，都是0.4A
5．在图示电路中，电源电压保持不变。闭合开关S后，开关S1由断开到闭合，下列说法正确的是（　　）
A．电流表A1示数变大，电流表A示数也变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数不变，电流表A示数变大
D．电流表A1示数不变，电流表A示数变小
6．如图所示的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A．则电流表A1和A2的示数分别是
A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A
7．如图，灯L1的电阻为R1，灯L2的电阻为R2，且R1>R2。闭合开关，导线a、b、c中电流的大小是
A．a中的电流最大 B．b中的电流最大
C．c中的电流最大 D．一样大

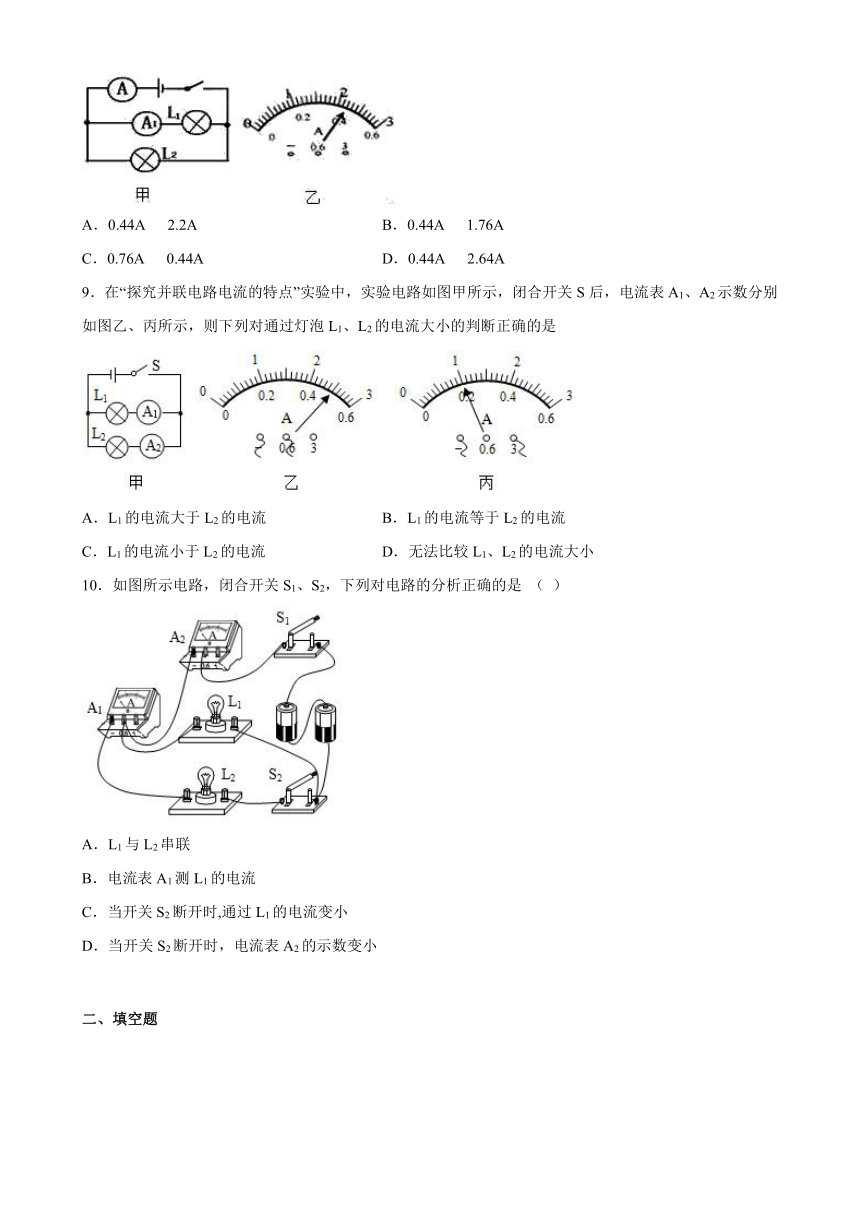

8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（　　）
A．0.44A 2.2A B．0.44A 1.76A
C．0.76A 0.44A D．0.44A 2.64A
9．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则下列对通过灯泡L1、L2的电流大小的判断正确的是
A．L1的电流大于L2的电流 B．L1的电流等于L2的电流
C．L1的电流小于L2的电流 D．无法比较L1、L2的电流大小
10．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
二、填空题

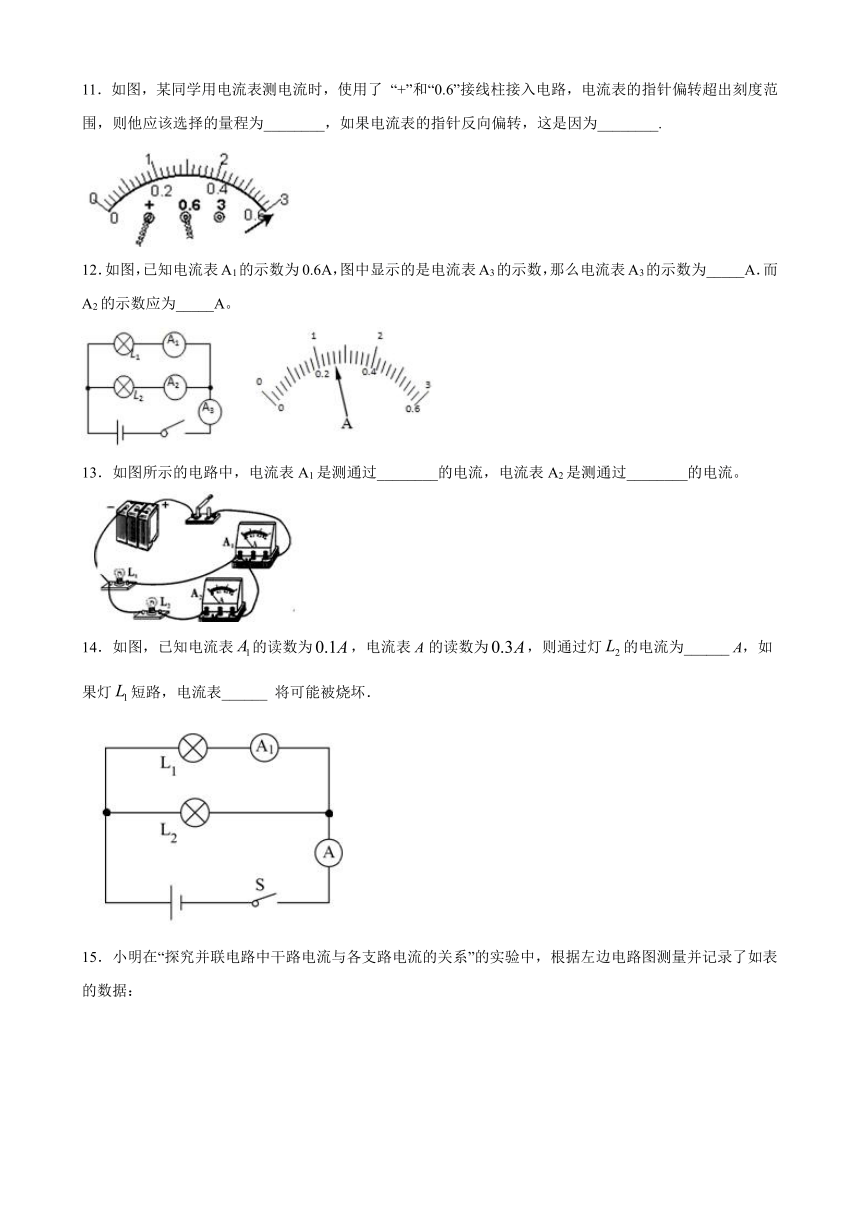

11．如图，某同学用电流表测电流时，使用了 “+”和“0.6”接线柱接入电路，电流表的指针偏转超出刻度范围，则他应该选择的量程为________，如果电流表的指针反向偏转，这是因为________.
12．如图，已知电流表A1的示数为0.6A，图中显示的是电流表A3的示数，那么电流表A3的示数为_____A．而A2的示数应为_____A。
13．如图所示的电路中，电流表A1是测通过________的电流，电流表A2是测通过________的电流。
14．如图，已知电流表false的读数为false，电流表A的读数为false，则通过灯false的电流为______ A，如果灯false短路，电流表______ 将可能被烧坏．
15．小明在“探究并联电路中干路电流与各支路电流的关系”的实验中，根据左边电路图测量并记录了如表的数据：
小明分析表中的数据，得出如下结论：并联电路干路中的电流等于各支路中的电流的2倍．你认为小明分析得出的结论可靠吗？______．为什么会产生这样的结果？______．
三、实验题
16．甲为研究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的_____（选填“A”、“B”或“C”）处．
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是_____．
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：_____（写出一条）．
17．在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流．
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动．故障的原因可能是___________．
A．某段导线断开 B．某接线柱处接触不良 C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为_______A．
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异．下列分析正确的是__________．
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差造成的 B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等 D．电流从电源正极流向负极的过程中,电流越来越小
18．小海和小梅一起做“探究并联电路中电流的规律”实验．
置
A
B
C
电流I/A
0.30
0.24
0.54
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______（选填“A”“B”或“C”）处的电流．
（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“X”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是______（选填“A”“B”或“C”）处的电流．
（3）测出A、B、C三处电流如表所示，由此得出初步结论______（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：______．
参考答案
1．A
2．B
3．A
4．B
5．C
6．D
7．A
8．B
9．C
10．D
11．0～3A接线柱接反了
12．1.30.7
13．干路L2
14．false A和false
15．不可靠 使用相同规格的灯泡进行实验
16．C 前者是电流表没有校零，后者是电流表“+”、“－”接线柱接反 用同一规格的灯泡或只测量得到一组实验数据
17．B 0.22 A
18．C B IC=IA+IB 换用不同规格的灯泡，进行多次实验
