第13章 电路初探 单元检测试卷 2021-2022学年苏科版物理九年级上册（含答案）

2021-2022年九年级（上）物理同步课时训练作业

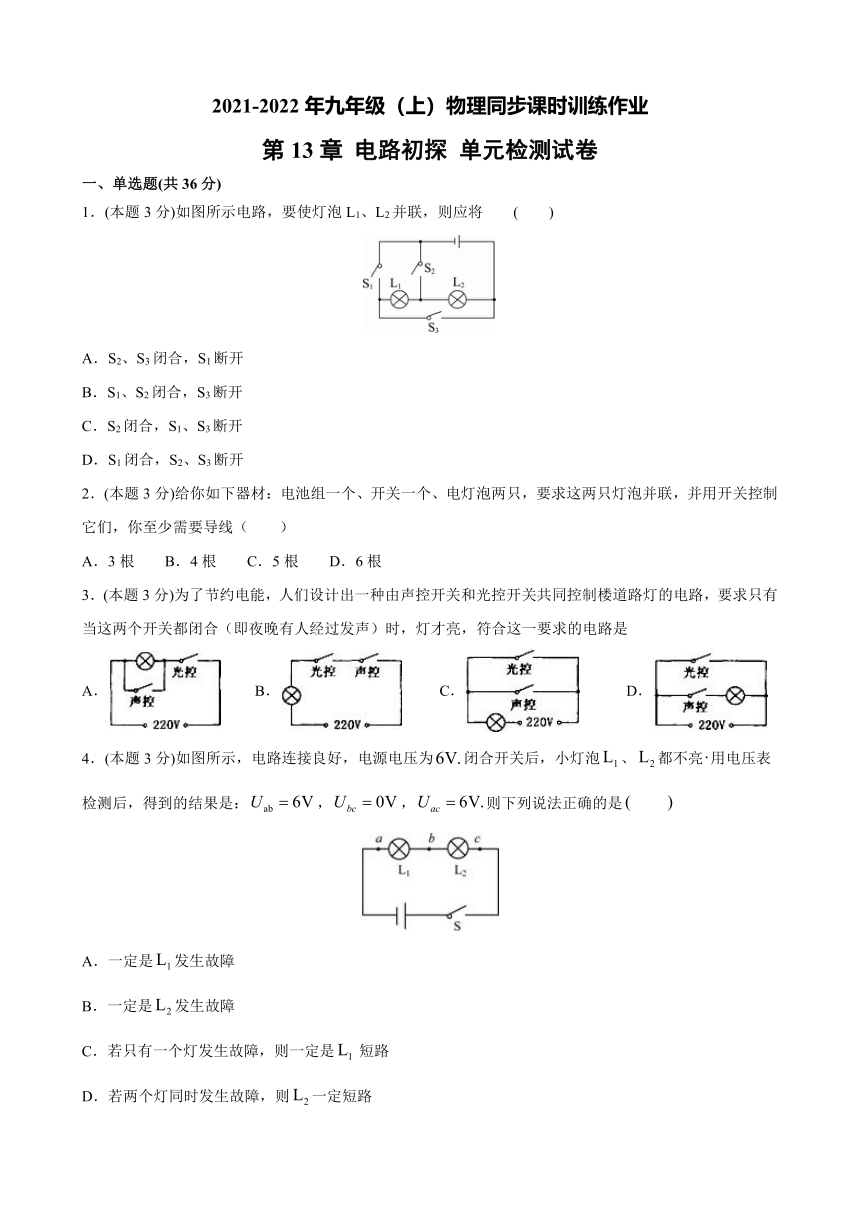

第13章 电路初探 单元检测试卷
一、单选题(共36分)
1．(本题3分)如图所示电路，要使灯泡L1、L2并联，则应将 ( )
A．S2、S3闭合，S1断开
B．S1、S2闭合，S3断开
C．S2闭合，S1、S3断开
D．S1闭合，S2、S3断开
2．(本题3分)给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（　　）
A．3根 B．4根 C．5根 D．6根
3．(本题3分)为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮，符合这一要求的电路是
A．?????????B．??????????C．?????????? D．
4．(本题3分)如图所示，电路连接良好，电源电压为false闭合开关后，小灯泡false、false都不亮false用电压表检测后，得到的结果是：false，false，false则下列说法正确的是false　　false
A．一定是false发生故障
B．一定是false发生故障
C．若只有一个灯发生故障，则一定是false?短路
D．若两个灯同时发生故障，则false一定短路

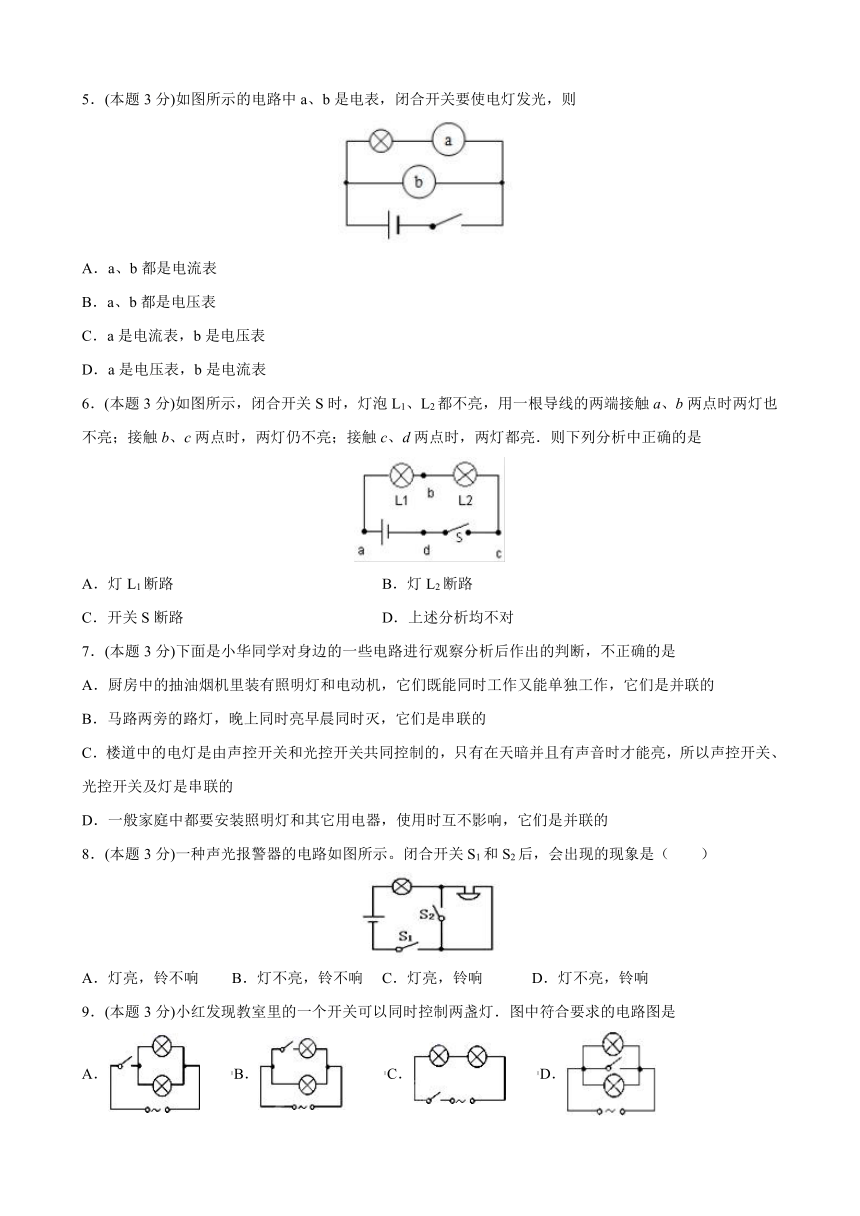

5．(本题3分)如图所示的电路中a、b是电表，闭合开关要使电灯发光，则
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
6．(本题3分)如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮．则下列分析中正确的是
A．灯L1断路 B．灯L2断路
C．开关S断路 D．上述分析均不对
7．(本题3分)下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
8．(本题3分)一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
9．(本题3分)小红发现教室里的一个开关可以同时控制两盏灯．图中符合要求的电路图是
A． B． C． D．

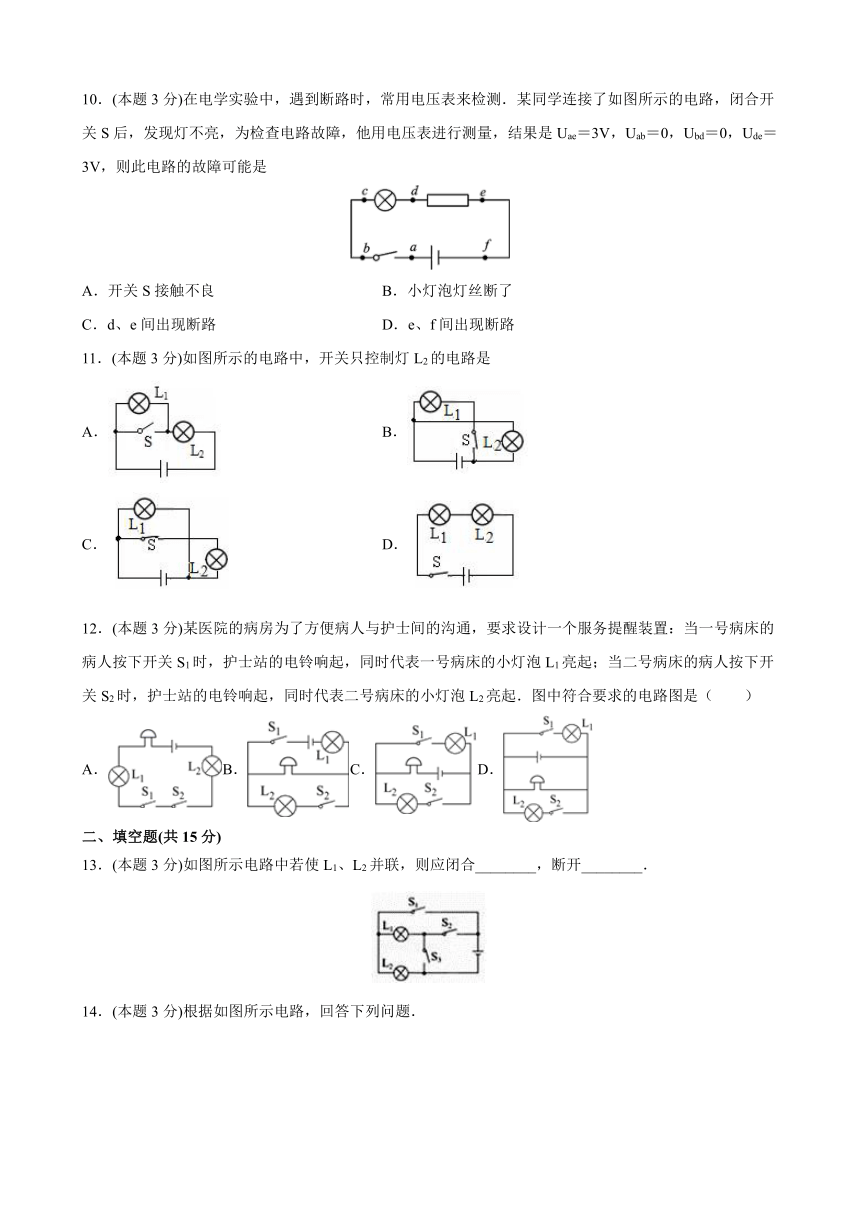

10．(本题3分)在电学实验中，遇到断路时，常用电压表来检测．某同学连接了如图所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae＝3V，Uab＝0，Ubd＝0，Ude＝3V，则此电路的故障可能是
A．开关S接触不良 B．小灯泡灯丝断了
C．d、e间出现断路 D．e、f间出现断路
11．(本题3分)如图所示的电路中，开关只控制灯L2的电路是
A． B．
C． D．
12．(本题3分)某医院的病房为了方便病人与护士间的沟通，要求设计一个服务提醒装置：当一号病床的病人按下开关S1时，护士站的电铃响起，同时代表一号病床的小灯泡L1亮起；当二号病床的病人按下开关S2时，护士站的电铃响起，同时代表二号病床的小灯泡L2亮起．图中符合要求的电路图是（ ）
A．B．C．D．
二、填空题(共15分)
13．(本题3分)如图所示电路中若使L1、L2并联，则应闭合________，断开________．
14．(本题3分)根据如图所示电路，回答下列问题．

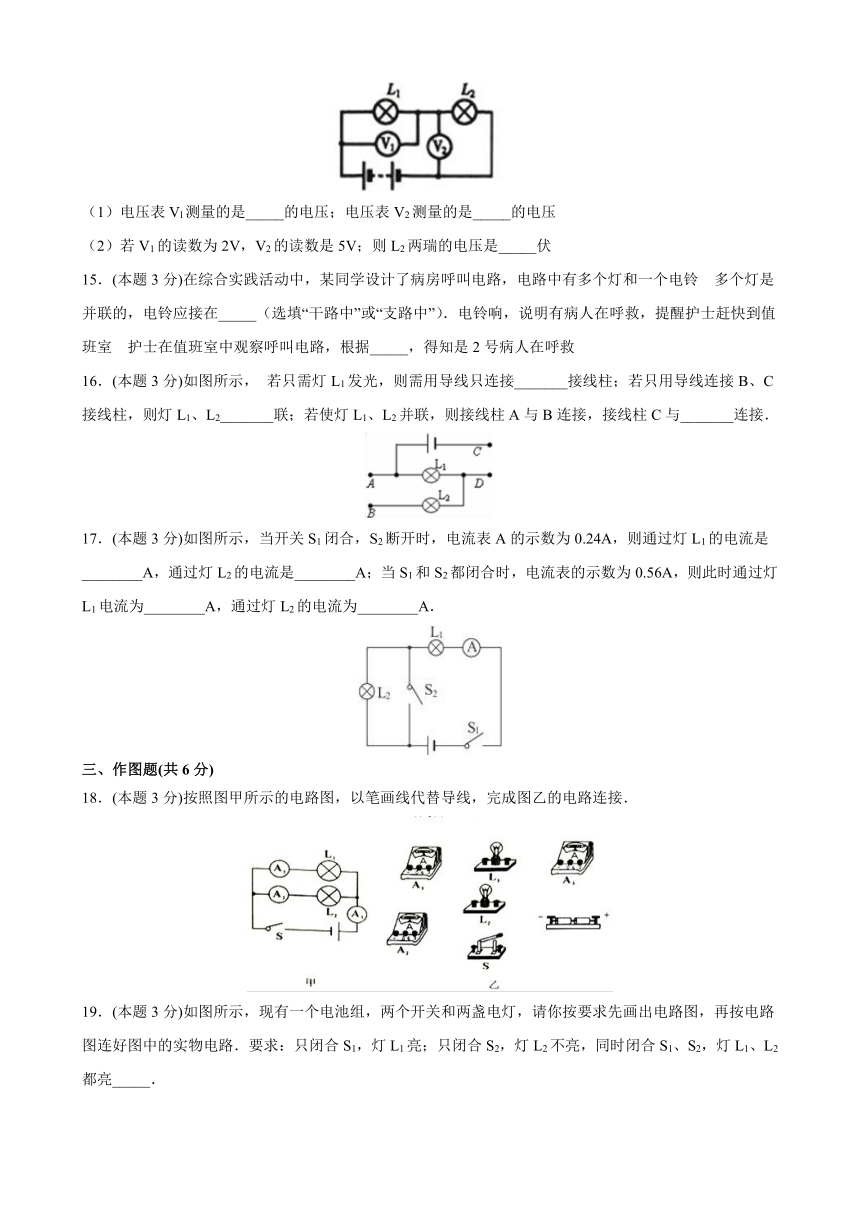

（1）电压表Vl测量的是_____的电压；电压表V2测量的是_____的电压
（2）若V1的读数为2V，V2的读数是5V；则L2两瑞的电压是_____伏
15．(本题3分)在综合实践活动中，某同学设计了病房呼叫电路，电路中有多个灯和一个电铃 多个灯是并联的，电铃应接在_____（选填“干路中”或“支路中”）．电铃响，说明有病人在呼救，提醒护士赶快到值班室 护士在值班室中观察呼叫电路，根据_____，得知是2号病人在呼救
16．(本题3分)如图所示， 若只需灯L1发光，则需用导线只连接_______接线柱；若只用导线连接B、C接线柱，则灯L1、L2_______联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与_______连接．
17．(本题3分)如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是________A，通过灯L2的电流是________A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为________A，通过灯L2的电流为________A．
三、作图题(共6分)
18．(本题3分)按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接．
19．(本题3分)如图所示，现有一个电池组，两个开关和两盏电灯，请你按要求先画出电路图，再按电路图连好图中的实物电路．要求：只闭合S1，灯L1亮；只闭合S2，灯L2不亮，同时闭合S1、S2，灯L1、L2都亮_____．

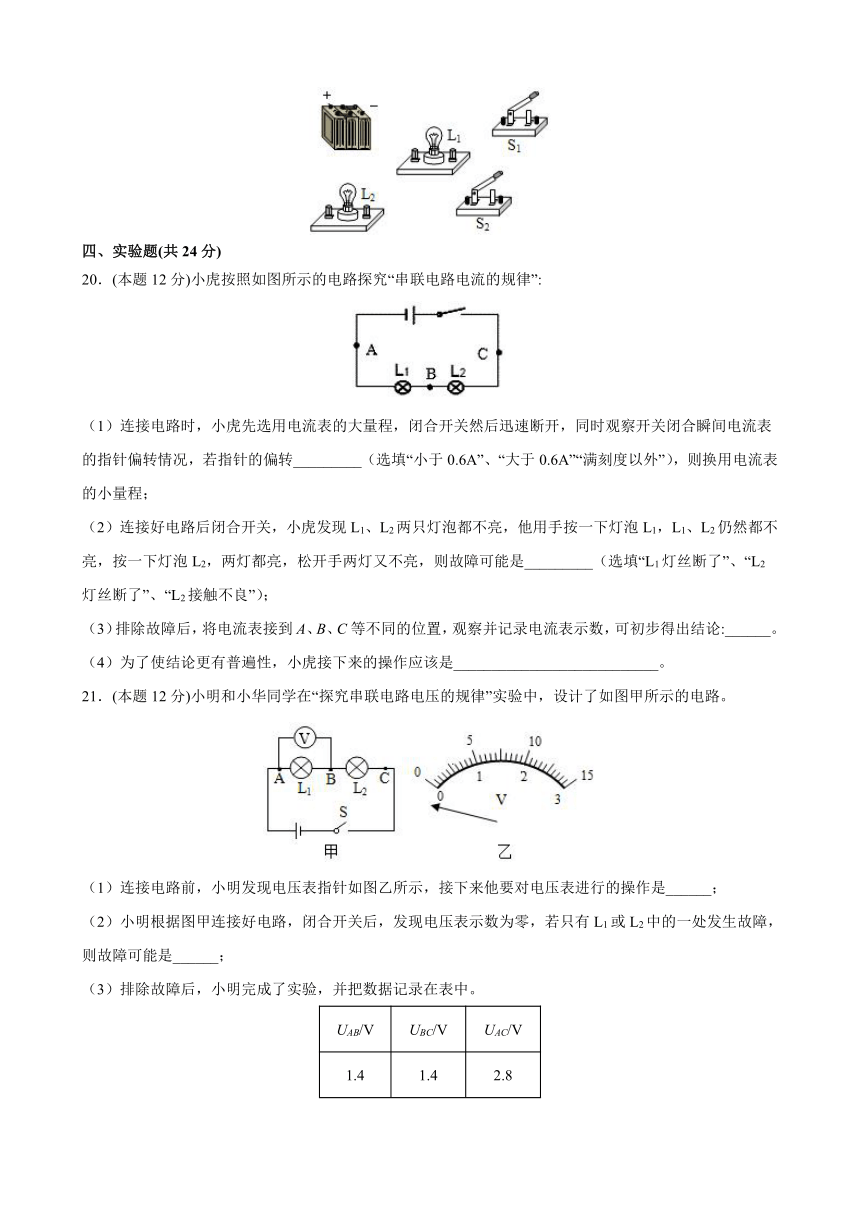

四、实验题(共24分)
20．(本题12分)小虎按照如图所示的电路探究“串联电路电流的规律”:
（1）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转_________（选填“小于0.6A”、“大于0.6A”“满刻度以外”），则换用电流表的小量程；
（2）连接好电路后闭合开关，小虎发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_________（选填“L1灯丝断了”、“L2灯丝断了”、“L2接触不良”）；
（3）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论:______。
（4）为了使结论更有普遍性，小虎接下来的操作应该是___________________________。
21．(本题12分)小明和小华同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______；
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是______；
（3）排除故障后，小明完成了实验，并把数据记录在表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据得出两个实验结论：①串联电路两端的电压______各部分电路两端电压之和：②串联电路中，各部分电路两端电压相等；
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因可能是使用的灯泡规格______（选填“相同”或“不相同”）。除此之外，小华还指出应多测几组实验数据，这样才能______（选填“减小误差”或“寻找普遍规律”）。
五、计算题(共19分)
22．(本题9分)如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3断开，S2闭合时，电压表的示数为3V。求：
（1）电源电压。
（2）当S1、S3闭合，S2断开时，电压表的示数。
23．(本题10分)如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
参考答案
1．A
【解析】
A. 当闭合开关S2、S3,断开S1时，电流分两路经过两个灯泡，它们并联连接，故A正确；B. 当S1、S2闭合,S3断开时,L1短路,L2接入电路，故B错误；C.?S2闭合,S1、S3断开,只有L2接入电路，故C错误；D.?S1闭合,S2、S3断开时,L1、L2串联接入电路，故D错误。故选：A.
2．C
【解析】两灯泡用一个开关控制并联接在一节干电池上，至少需要5根导线，如右图所示；故选C.
3．B
【解析】根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。故选B.
4．D
【解析】由题意可知,闭合开关后,小灯泡L1、L2都不亮，说明电路为断路；又因为Uac=6V,说明电源正常;Uab=6V,说明电压表的正负接线柱通过灯泡L2、开关与电源两极相连,Ubc=0V,说明L1开路,或者L1开路,L2短路．
故选D.
5．C
【解析】电流表应串联到电路中，电压表应并联到电路中．故闭合开关要使电灯发光，则a是电流表，b是电压表，故选C
6．C
【解析】由电路图知，如果灯L1 断路，用一段导线的两端接触a、b两点时，L2 会发光，故A不符合题意；
如果灯L2 断路，导线接触b、c两点时，L1 会发光，故B不符合题意；
如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C符合题意，D不符合题意．
7．B
【解析】A．厨房中的抽油烟机里的照明灯和电动机既能同时工作又能单独工作,互不影响，因此他们是并联的,故A正确，不符合题意。
B．马路两旁的路灯, 虽然晚上同时亮早晨同时灭，但当其中一个灯泡不亮时,其他灯泡仍能继续工作,互不影响,因此他们是并联的,故B错误，符合题意；
C．楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮,因此他们是串联的,故C正确，不符合题意；
D．家庭中的照明灯和其他电器可以不同时工作,互不影响,因此他们是并联的,故D正确，不符合题意。
8．A
【解析】由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，即灯亮、铃不响。
故选A。
9．A
【解析】
根据开关与所控制用电器必须串联，若开关要同时控制并联电路中几个的用电器，则开关必须连在干路上．由题意可知，电灯是教室里的，使用的是照明电压，两盏灯必须是并联的；
因为并联电路干路中的开关也可以控制整个电路，所以由一个开关同时控制两盏灯，则开关必须连在干路上．分析电路图可知A选项符合题意．
故选A．
10．C
【解析】A、开关S接触不良，其它位置完好，将电压表接在ab之间时，电压表有示数，不符合题意；
B、小灯泡灯丝断了，将电压表接在bd之间时，电压表有示数，不符合题意；
C、如果d、e间出现断路，将电压表接在de之间时，电压表有示数，符合题意；
D、如果e、f间出现断路，电压表接在ab、bd、cd、de之间时，电压表都无示数，不符合题意．
故选C．
11．C
【解析】A．开关与L1并联与L2串联，开关断开时，L1和L2都发光；开关闭合时，L1被短路不能发光，L2仍然发光，不符合题意；
B．L1和L2并联，开关只控制L1，不能控制L2，不符合题意；
C．L1和L2并联，开关只控制L2，不能控制L1，符合题意；
D．L1和L2串联，开关既能控制L1又能控制L2，不符合题意。
故选C。
12．C
【解析】A图，两灯、电铃、两开关都是串联关系，只有当两开关同时闭合时，电路工作，且两灯和电铃也同时工作，灯不能独立工作，不正确；
B图，单独S1闭合时，L1灯亮，电铃响，单独S2闭合时，电路不通，灯与电铃都不会工作，不正确。
C图，S1闭合时，L1与电铃串联，铃响，L1亮；当S2闭合时，L2与电铃串联，铃响，L2亮，符合题意，正确；
D图，电铃直接连接在电源两端，无论开关是否闭合，电铃一直响，不正确。
故选C。
13．S1、S3 S2
【解析】
若使L1、L2并联,则电流有两条路径,分别经过L1和L2,因此必须闭合S1和S3,断开S2，如下图所示：
14．L1 L2 5
【解析】(1)由图知,两灯泡串联,V1测量L1两端的电压;V2测量L2两端的电压；(2)V2测量L2两端的电压,V2的示数为5V,则L2两端的电压为5V．
15．干路中2号灯亮
【解析】由题知，电铃响，说明有病人在呼救，提醒护士赶快到值班室，说明任何一个开关被按下，值班室的电铃都能够响起，提醒护士，所以电铃应在干路上；根据对应的指示灯亮，护士才能准确知道是哪个病床的病人在呼救，所以灯并联在电路中，并且各灯都有一个对应的开关控制，即1号开关控制1号灯、2号开关控制2号灯，以此类推。
16．CD 串 D
【解析】由图可知，将C、D用导线连接起来，只有灯L?1?接入电路，L?1?发光，L?2?不发光；如图甲所示； （2）若只用导线连接BC接线柱，电路中只有一条电流路径，灯L?1?、L?2?为串联电路；如图乙所示；
（3）若接线柱A与B连接，接线柱C与D连接，则电路中有两条电流的流通路径，灯L?1?、L?2?并联，如图丙所示；
17． 0.24 0.24 0.56 0
【解析】当开关S1闭合，S2断开时，两灯泡串联；由于串联电路中处处电流相等，因此通过灯L1的电流和通过灯L2的电流都为0.24A；
当S1和S2都闭合时，灯泡L2被短路，则通过灯L2的电流为0；电流表测量通过灯L1的电流，因此通过灯L1电流为0.56A．
18．
【解析】由电路图知道，灯泡L1、L2并联，灯泡L1与电流表A1串联，灯泡L2 与电流表A2 串联，形成两支路，电流表A3串联干路电流，实物连接如下图：
19．
【解析】根据题意，两灯是并联的，只闭合S1，灯L1亮；只闭合S2，灯L2不亮，同时闭合S1、S2，灯L1、L2都亮，说明S1位于干路，S2位于L2所在的支路，设计电路图，并根据此电路结构连接实物图如下：
20．小于0.6A L2接触不良 串联电路中的电流处处相等 换用不同规格的灯泡重复实验
【解析】(1)[1]选用电流表的量程时，先试触大量程，观察电流表，若指针偏转角度过大，即小于0.6A。则换用小量程；
(2)[2]电路为串联电路，两个用电器都不亮，说明电路中没有电流通过，是为断路，当小虎按一下灯泡L2，两灯都亮，松开手两灯又不亮，说明L2接触不良；
(3)[3]在串联电路中，更换电流表位置，电流表示数依然相同，可以初步得到结论：在串联电路中电流处处相等；
(4)[4]为了使串联电路电流处处相等的规律更具有普遍性，应该换用不同规格的小灯泡进行多次实验。
21．对电压表进行调零 L2断路（或L1短路） 等于 相同 寻找普遍规律
【解析】(1)[1]由图知，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上。
(2)[2]由电路图知，两灯泡串联，电压表测灯泡L1两端的电压。
闭合开关S后，电压表示数为零，且只有L1或L2中的一处发生故障；若灯L1、L2均不亮，说明电路发生断路，而电压表没有示数，说明电压表的两端不能与电源连通，则是L2断路；
若L2亮、L1不亮，而电压表没有示数，则可能是灯L1短路。
(3)[3]由表中实验数据可知，串联电路的总电压等于各部分电路电压之和。
(4)[4]由实验数据可知，各部分电路两端电压相等，该结论是错误的，造成结论错误的原因是选用了规格相同的灯泡做实验。
[5]由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应改变灯泡的规格进行多次实验或改变电源电压进行多次实验。
22．(1)9V；(2)9V
【解析】解：(1)当S1闭合，S2、S3断开时，L1与L2串联，电压表测L1两端的电压，则U1＝6V；当S1、S3断开，S2闭合时，L1与L2串联，电压表测L2两端的电压，则U2＝3V。因串联电路中总电压等于各分电压之和，所以，电源的电压
U＝U1+U2＝6V+3V＝9V
(2)当S1、S3闭合，S2断开时，L2被短路，电路为L1的简单电路，电压表测电源两端的电压，其示数为9V。
答：(1)电源电压为9V；
(2)当S1、S3闭合，S2断开时，电压表的示数为9V。
23．(1)4.5V；(2)0.5A；(3) 12V，0
【解析】(1)据图可知，电路中L1、L2是串联的，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，则L2两端的电压
U2＝7.5V
根据串联电路的电压特点可知，L1两端电压
U1=U?U2=12V?7.5V=4.5V
(2)L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
(3)若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为12V，电压表V2的示数为0。
答：(1)灯泡L1的电压为4.5V；
(2)通过灯泡L1的电流是0.5A；
(3)若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0。
