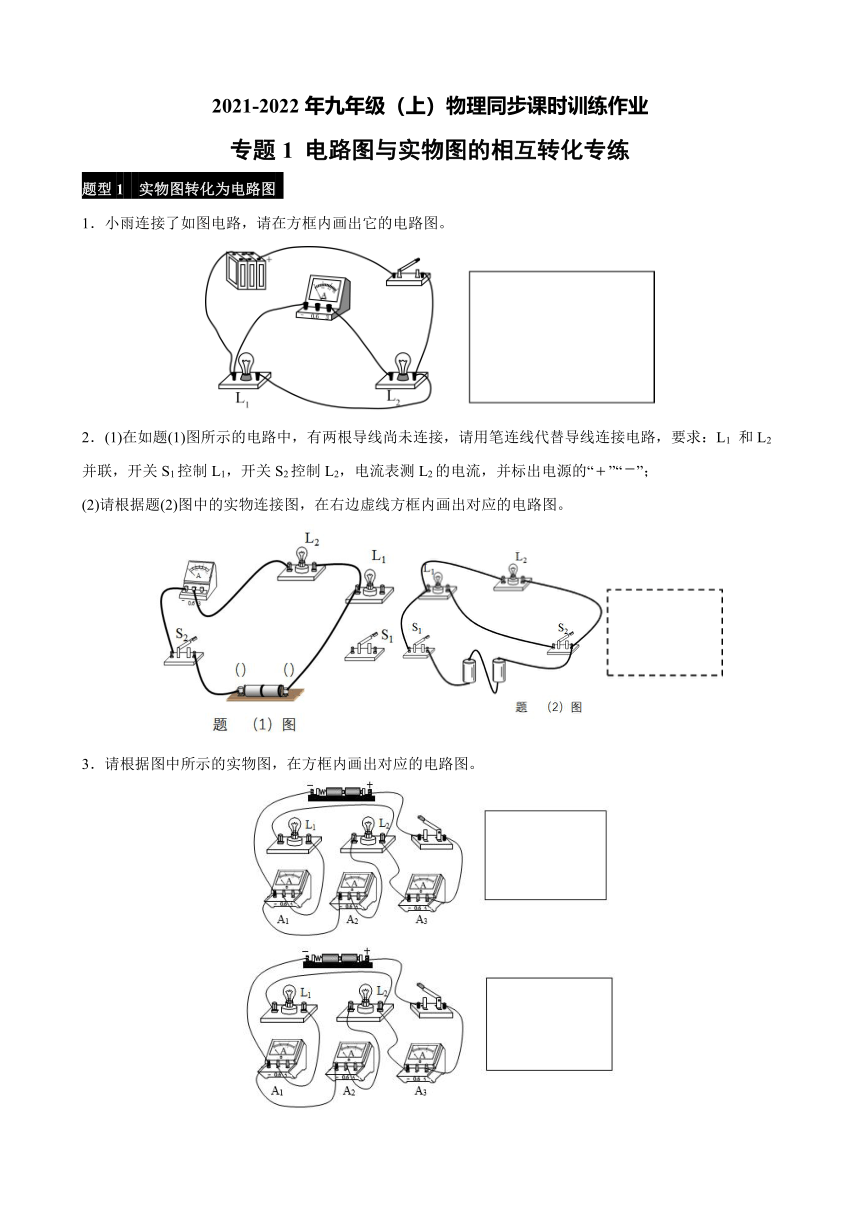

专题1 电路图与实物图的相互转化专练
题型1 实物图转化为电路图
1．小雨连接了如图电路，请在方框内画出它的电路图。
2．(1)在如题(1)图所示的电路中，有两根导线尚未连接，请用笔连线代替导线连接电路，要求：L1 和L2并联，开关S1控制L1，开关S2控制L2，电流表测L2的电流，并标出电源的“false”“false”；
(2)请根据题(2)图中的实物连接图，在右边虚线方框内画出对应的电路图。
3．请根据图中所示的实物图，在方框内画出对应的电路图。

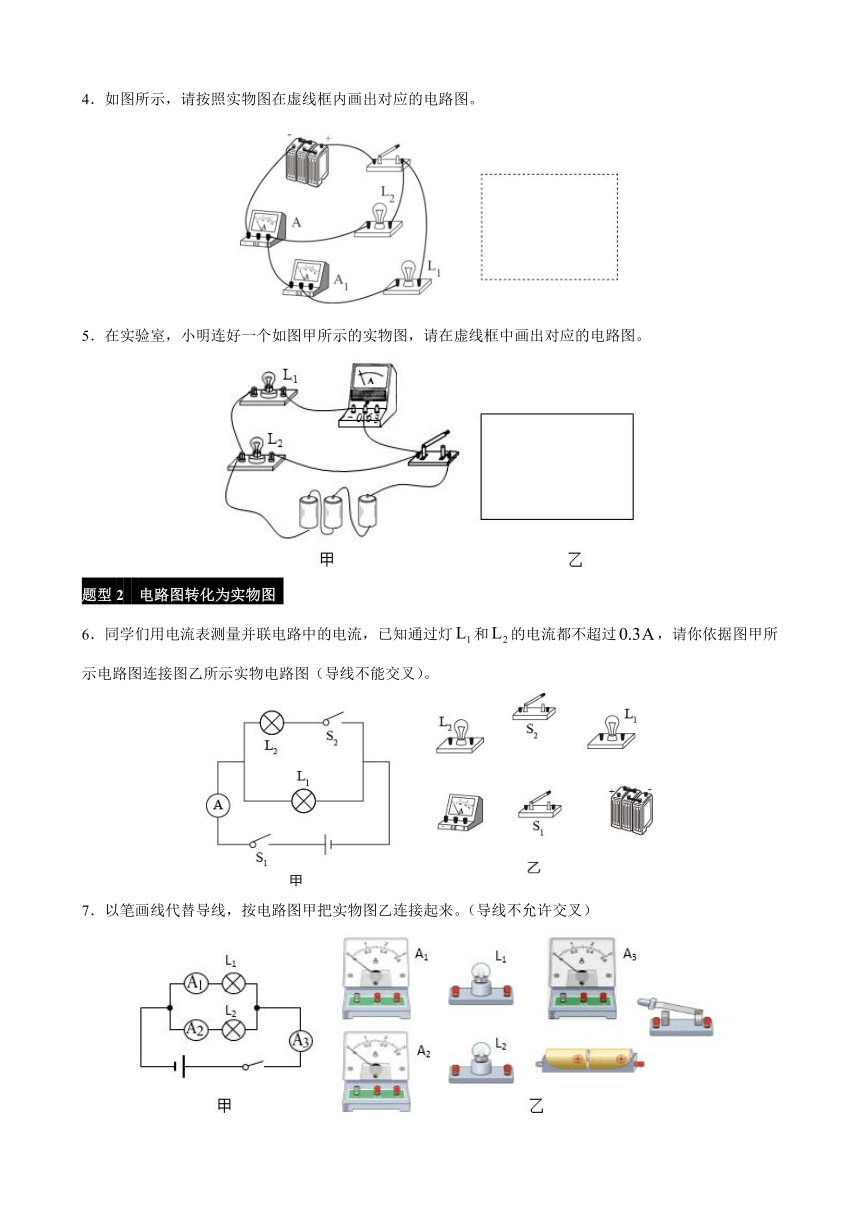

4．如图所示，请按照实物图在虚线框内画出对应的电路图。
5．在实验室，小明连好一个如图甲所示的实物图，请在虚线框中画出对应的电路图。
题型2 电路图转化为实物图
6．同学们用电流表测量并联电路中的电流，已知通过灯false和false的电流都不超过false，请你依据图甲所示电路图连接图乙所示实物电路图（导线不能交叉）。
7．以笔画线代替导线，按电路图甲把实物图乙连接起来。（导线不允许交叉）

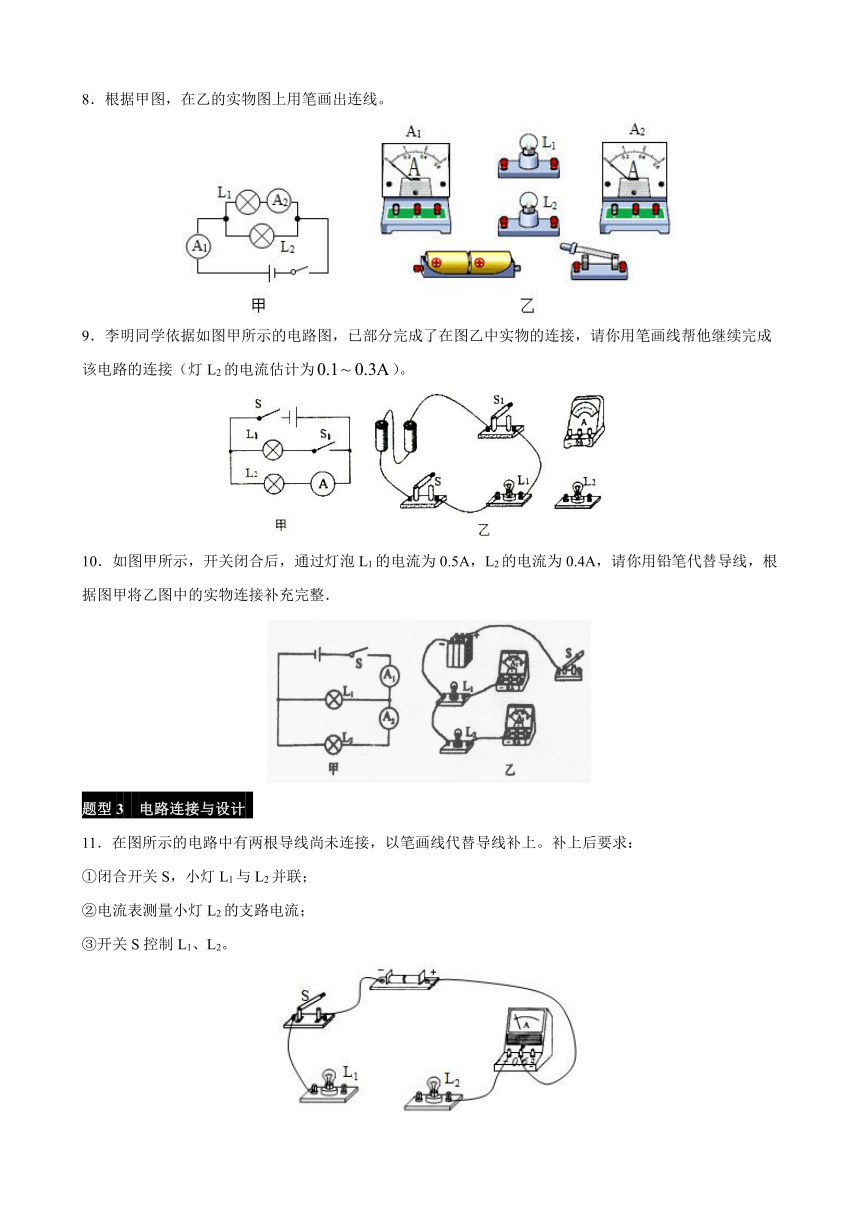

8．根据甲图，在乙的实物图上用笔画出连线。
9．李明同学依据如图甲所示的电路图，已部分完成了在图乙中实物的连接，请你用笔画线帮他继续完成该电路的连接（灯L2的电流估计为false）。
10．如图甲所示，开关闭合后，通过灯泡L1的电流为0.5A，L2的电流为0.4A，请你用铅笔代替导线，根据图甲将乙图中的实物连接补充完整．
题型3 电路连接与设计
11．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。

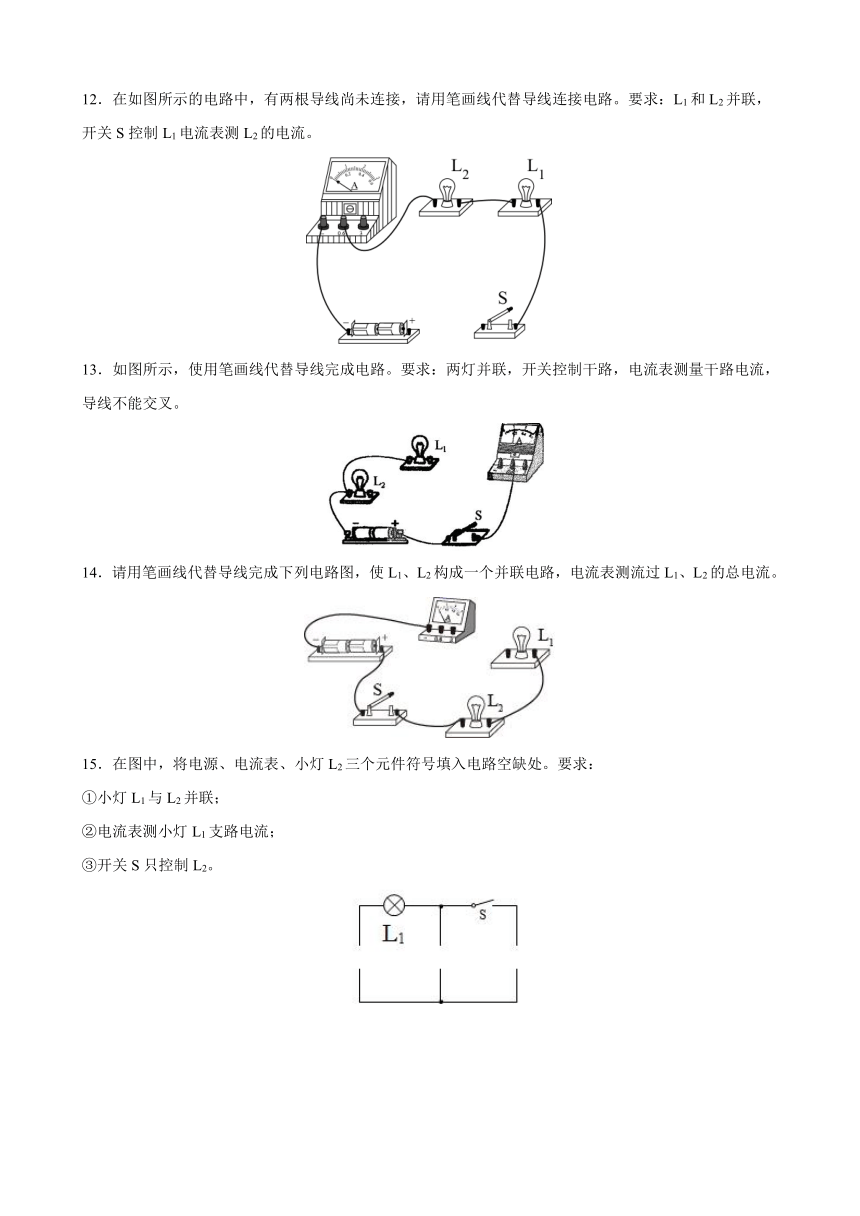

12．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线连接电路。要求：L1和L2并联，开关S控制L1电流表测L2的电流。
13．如图所示，使用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
14．请用笔画线代替导线完成下列电路图，使L1、L2构成一个并联电路，电流表测流过L1、L2的总电流。
15．在图中，将电源、电流表、小灯L2三个元件符号填入电路空缺处。要求：
①小灯L1与L2并联；
②电流表测小灯L1支路电流；
③开关S只控制L2。

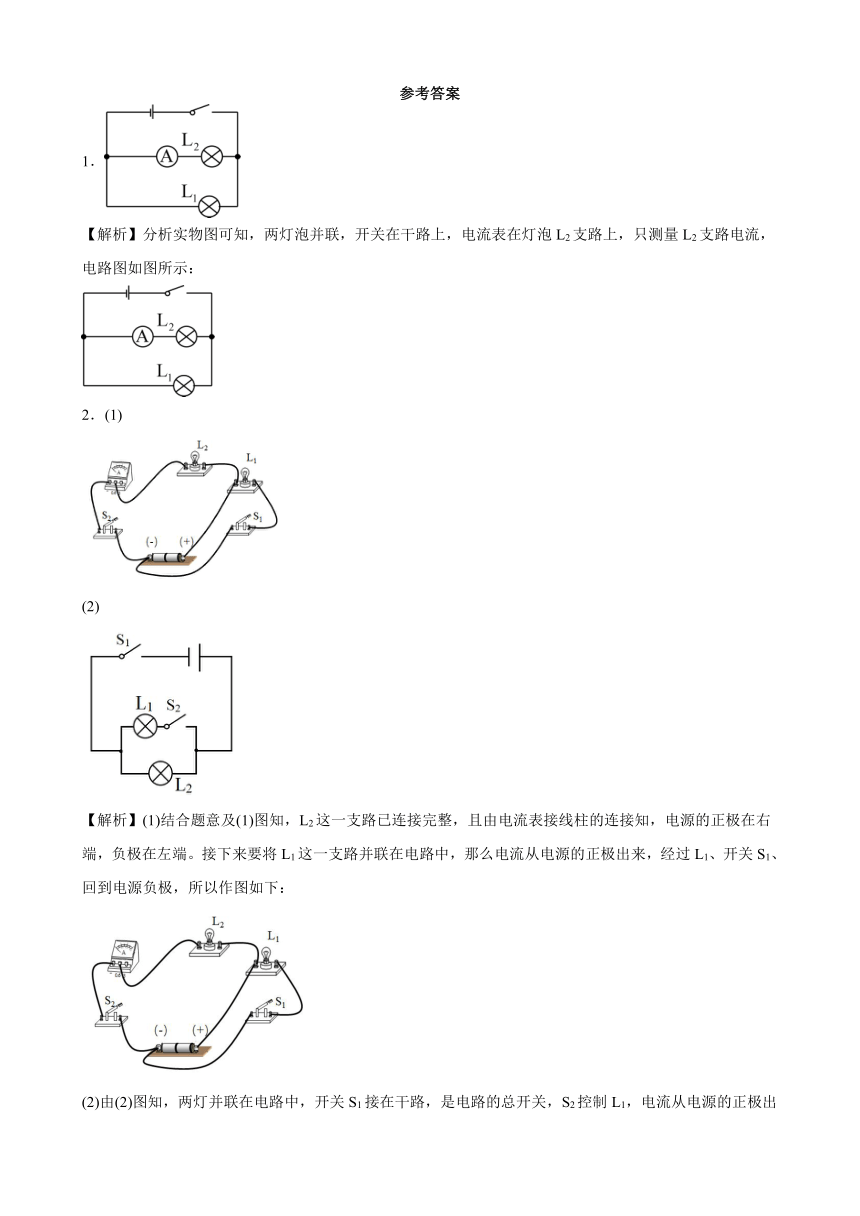

参考答案
1．
【解析】分析实物图可知，两灯泡并联，开关在干路上，电流表在灯泡L2支路上，只测量L2支路电流，电路图如图所示：
2．(1)
(2)
【解析】(1)结合题意及(1)图知，L2这一支路已连接完整，且由电流表接线柱的连接知，电源的正极在右端，负极在左端。接下来要将L1这一支路并联在电路中，那么电流从电源的正极出来，经过L1、开关S1、回到电源负极，所以作图如下：
(2)由(2)图知，两灯并联在电路中，开关S1接在干路，是电路的总开关，S2控制L1，电流从电源的正极出来，经过两个支路，经过总开关S1回到电源负极，所以电路图如下：
3．
【解析】电流从电源正极流出，依次通过开关S、电流表A3，然后分开两支，一支经灯泡L1、电流表A1，另一支经灯泡L2、电流表A2，然后共同回到电源负极，如下图所示：
4．
【解析】由图可知，两灯泡并联，开关为总开关，电流表A测量干路电流，第一条支路中只有L2，第二条支路中有灯泡L1和电流表A1，故电路图为：
5．
【解析】由实物图可知，两灯并联，开关在干路上控制整个电路，电流表测L1支路的电流。由此画出电路图如图所示：
6．
【解析】由甲图可知，电流从电源正极流出，先过开关S1和电流表，已知通过灯false和false的电流都不超过false，故电流表选false量程。过电流表后分成两条支路，灯泡L2和开关S2串联在一条支路中，灯泡L1在另一条支路中，最后共同流回电源负极，如图所示：
7．
【解析】由图甲可知，L1、L2并联，A3在干路上测总电流，A1测通过L1的电流，A2测通过L2的电流，图乙中，在不知道电路中电流大小的情况下，各电流表可选用大量程，并注意电流表的正负接线柱不能接反。
8．。
【解析】采用“电流流向法”，电流从电源正极出发，经过电流表A1后进行分支，一路经过灯泡L1和电流表A2，另一路经过灯泡L2，最后两路汇合共同回到电源负极。如图所示
。
9．
【解析】由电路图可知，两灯并联，电流表测L2电流，灯L2所在的分支起点在开关S1之前，止点在灯L1之后，连接电路时还需要注意电流表要和L2串联，选小量程，让电流从其正接线柱流入、负接线柱流出，如图所示：
10．
【解析】灯泡L1与L2并联，且电流表A1测量干路电流，A2测量通过L2的电流，通过灯泡L1的电流为0.5A，L2的电流为0.4A，所以干路电流大于0.6A，则A1电流表量程选0~3A，A2电流表选择0~0.6A；根据电源的正负极，确定电流表正负接线柱接法，据此可以连接图乙中的实物图：
11．
【解析】小灯L1与L2并联，则电流的路径有两条；使灯泡L2的左接线柱与灯泡L1的左接线柱相连，灯泡L1的右接线柱与电源负极相连；开关接在干路中；如图所示：
12．
【解析】L1和L2并联，开关S控制L1，则S与L1串联；电流表测L2的电流，则电流表与L2串联；电流从电源正极流出，到L2右接线柱分开，一支路经L2、电流表，另一支路经L1、开关S，汇合回到电源负极。如图所示：
13．
【解析】根据题意可知，开关和电流表在干路，两灯泡并联，则一条电流路径经过L1，回到电源负极，另一条经过L2回到电源负极，如图所示：
14．
【解析】两灯泡要并联，可将两灯泡左右两端分别连接起来；电流表测总电流，则电流表应串联在干路上，使电流从电流表的正极接线柱流入、负极接线柱流出。如图：
15．
【解析】由题意得，S和灯泡L2串联，电流表和L1串联，同时两灯并联，互不干扰。
