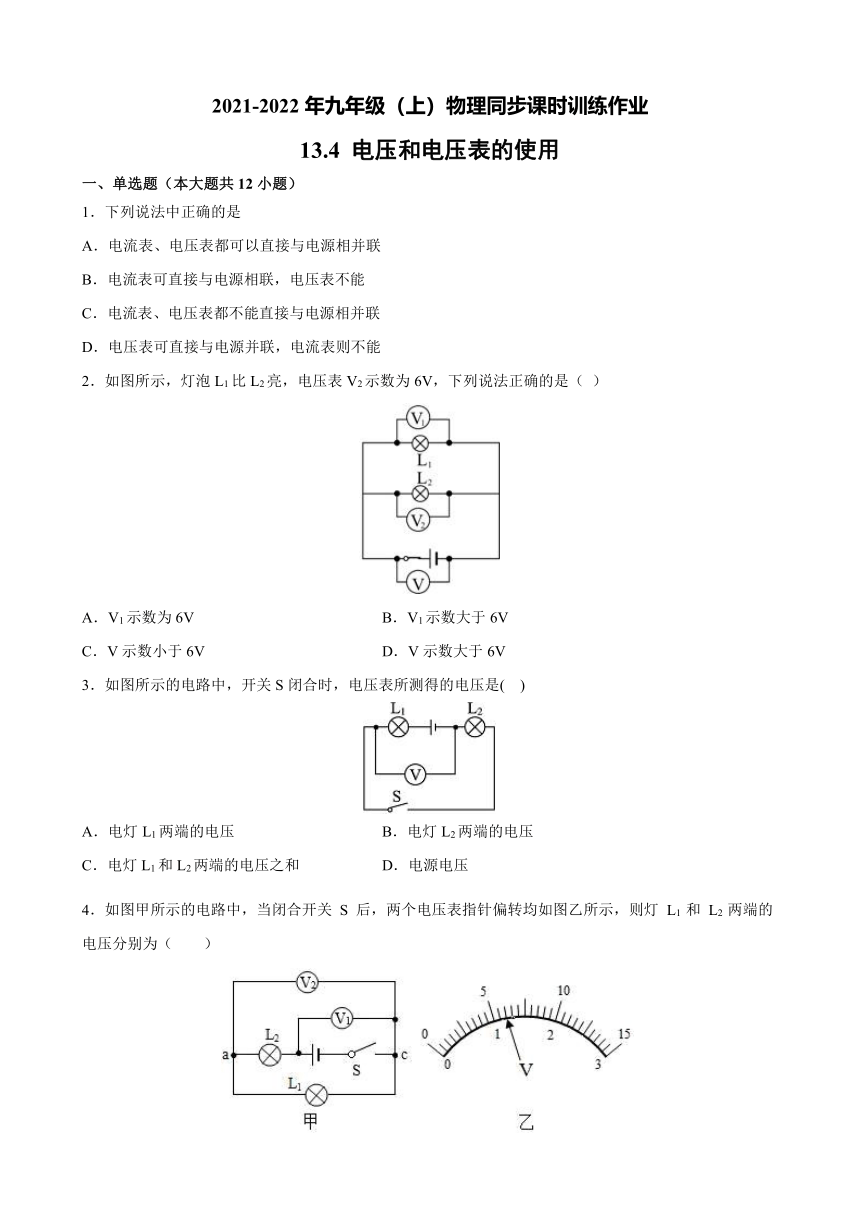

2021-2022年九年级（上）物理同步课时训练作业
13.4 电压和电压表的使用
一、单选题（本大题共12小题）
1．下列说法中正确的是
A．电流表、电压表都可以直接与电源相并联
B．电流表可直接与电源相联，电压表不能
C．电流表、电压表都不能直接与电源相并联
D．电压表可直接与电源并联，电流表则不能
2．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
3．如图所示的电路中，开关S闭合时，电压表所测得的电压是( )
A．电灯L1两端的电压 B．电灯L2两端的电压
C．电灯L1和L2两端的电压之和 D．电源电压
4．如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　）

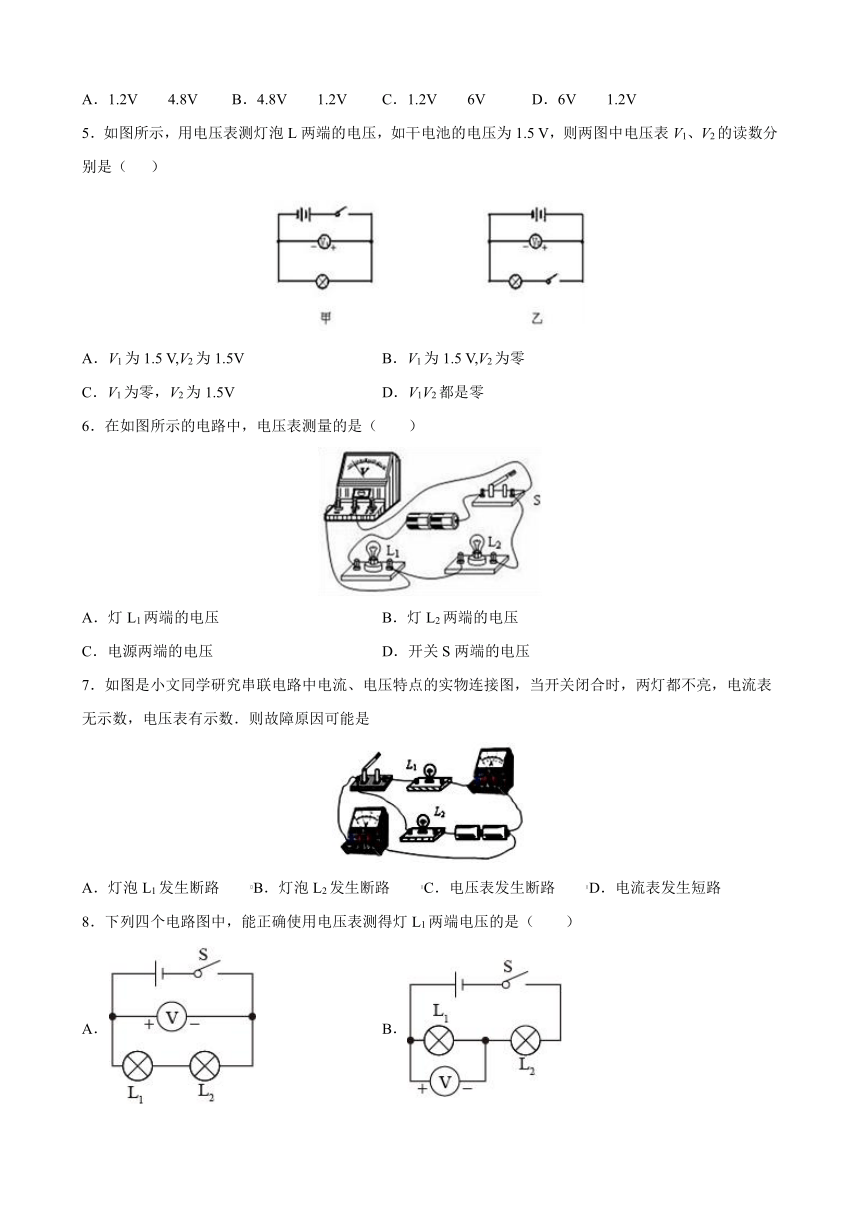

A．1.2V 4.8V B．4.8V 1.2V C．1.2V 6V D．6V 1.2V
5．如图所示，用电压表测灯泡L两端的电压，如干电池的电压为1.5 V，则两图中电压表V1、V2的读数分别是（ ）
A．V1为1.5 V,V2为1.5V B．V1为1.5 V,V2为零
C．V1为零，V2为1.5V D．V1V2都是零
6．在如图所示的电路中，电压表测量的是（　　）
A．灯L1两端的电压 B．灯L2两端的电压
C．电源两端的电压 D．开关S两端的电压
7．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数．则故障原因可能是
A．灯泡L1发生断路 B．灯泡L2发生断路 C．电压表发生断路 D．电流表发生短路
8．下列四个电路图中，能正确使用电压表测得灯L1两端电压的是（　　）
A． B．
C． D．
9．如图所示电路，当S闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为?? V和??? V.(　　)
A．3，4.5 B．3，5 C．3，4 D．4，4.5
10．在图所示的电路中，若把电流表和电压表位置对换，则（?? ）
A．灯不亮，电流表无示数，但电压表有示数??????????? B．电灯亮，电压表示数为零
C．电压表示数为电源电压，电流表和电源要损坏 D．以上说法都不对
11．如图所示，闭合开关S后，L1和L2两盏灯都不亮，电流表指针几乎没有偏转，电压表指针有明显的偏转．电路中只有一处故障，该电路的故障可能是
A．灯L1被短路 B．灯L1断路 C．灯L2被短路 D．灯L2断路
12．小刚在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示．下列说法正确的是
A．灯泡L1、L2发光，电压表有示数
B．灯泡L1、L2发光，电压表没有示数
C．灯泡L1、L2不发光，电压表有示数

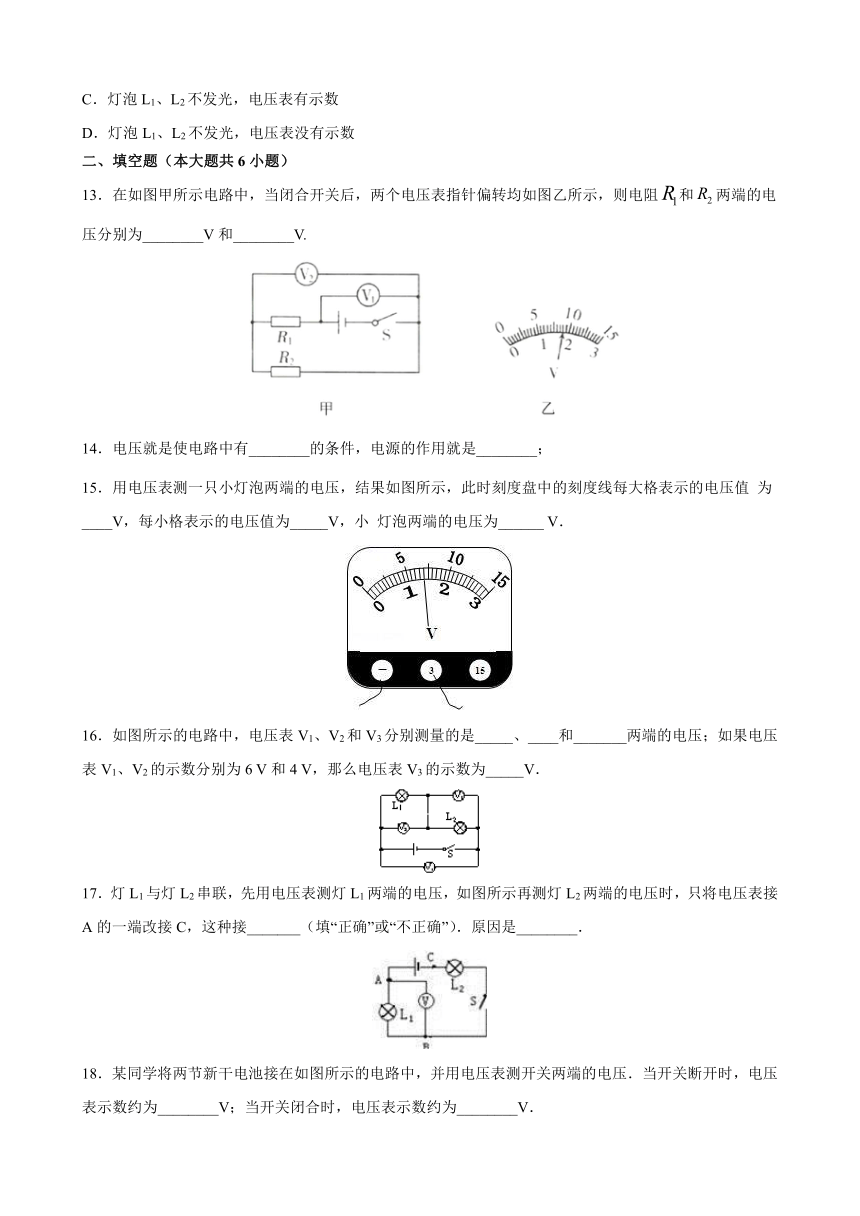

D．灯泡L1、L2不发光，电压表没有示数
二、填空题（本大题共6小题）
13．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻false和false两端的电压分别为________V和________V.
14．电压就是使电路中有________的条件，电源的作用就是________；
15．用电压表测一只小灯泡两端的电压，结果如图所示，此时刻度盘中的刻度线每大格表示的电压值 为____V，每小格表示的电压值为_____V，小 灯泡两端的电压为______ V．
16．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
17．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接_______（填“正确”或“不正确”）．原因是________．
18．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
三、实验题（本大题共1小题）
19．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V
UBC/V
UAC/V
2.4
1.4
3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压?为什么? ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.分析小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
参考答案
1．D
【解析】根据电流表的使用方法可知：电流表不能直接接在电源两极；根据电压表的使用方法可知：电压表与被测用电器并联，且可以直接接在电源的两端；故选D。
2．A
【解析】并联电路各支路电压相等，等于电源电压，所以电压表示数都等于电源电压6V．电压分配和灯的亮暗没有直接关系，亮暗有他们实际发光的电功率决定．
3．B
【解析】电压表的使用规则之一是：并联在电路中,即与被测电路并联,此题中,电压表与灯泡L2并联，故电压表是测L2两端的电压．故选B．
4．A
【解析】由电路图知道电灯L1 和 L2 串联，电压表V1测电源电压，电压表V2测L1两端的电压；由于串联电路两端电压等于各部分电压之和，所以两个电压表的指针位置相同时，电压表V1 的示数应大于V2的示数；即电压表V1的量程是0～15V，分度值为0.5V，示数UV1 =6V，电压表V2的量程是0～3V，分度值为0.1V，示数UV2 =1.2V；电压表V2测L1两端的电压，故L1 两端的电压
U1 =UV2 =1.2V
由串联电路的特点知道，L2两端的电压
U2 =UV1 -UV2=6V-1.2V=4.8V
故选A。
5．C
【解析】
甲、乙两图的不同之处是甲的开关外接，乙的开关内接，当开关都闭合时，它们都是测电灯L两端的电压，此时测得的电压值还等于电源电压，但开关在此题的甲、乙两图中均是打开的，由于图甲中灯泡L中没有电流通过，它两端的电压即V1的示数也为零．而乙图中，V2是直接接在了电源的正、负极上，应该显示电源两端的电压，即V2为1.5 V．因此选择C．
6．B
【解析】图中两灯泡L1、L2串联，电压表并联在L2两端，测量的是灯L2两端的电压，故B符合题意．
7．A
【解析】
电流表无示数说明电路中出现断路，又由于电压表有示数，说明是电压表两接线柱之间的用电器有断路的情况，所以要么是灯泡L1发生断路，就是电流表发生断路．
8．B
【解析】A. 由电路图可知,电压表接在电源两端,测电源电压,不能测出灯L1两端电压，不符合题意；B. 由电路图可知,电压表并联在L1两端,电流从电压表正接线柱流入,负接线柱流出,电压表能测L1两端电压，符合题意；C. 由电路图可知,电压表并联在L2两端,测L2两端电压，不符合题意；D. 由电路图可知,电压表正负接线柱接反了,电路连接错误,电压表不能测L1两端电压，不符合题意；故选B.
9．A
【解析】如图电路，三灯串联，电压表V1测量L1和L2灯的电压，电压表V2测量L2和L3灯的电压；
若电源电压为12V，电压表V2的示数为9V，根据串联电路电压等于各部分电压之和可得：
L1灯的电压为：
U1=U?U2?U3=12V?9V=3V；
电压表V1示数为7.5V，所以L2灯的电压为：
U2=7.5V?3V=4.5V。
故选A。
10．A
【解析】电流表与电压表位置互换后，电流表与灯并联，因电流表相当于一根导线，于是对灯泡短路，灯泡不亮；电压表串联在电路中，并通过电流表和开关直接接在电源的正负极上，测量的是电源电压；因为电压表的电阻很大，相当于开路，所以电路中电流很小，电流表指针几乎不动，示数为零．故选A．
11．B
【解析】
A 如果L1处短路，电路电阻减小，电源电压不变，电流表示数增大，电压表示数为零．故A错误；
B 如果L1灯断路，L1处断路，所以电流表示数接近为零，电压表测量电源电压，示数增大．故B正确；
C 如果L2短路，电路为L1的简单电路，电流表示数变大，电压表示数为电源电压．故C错误；
D 如果L2灯断路，整个电路断路，电压表、电流表示数都为零．故D错误．
故选B．
12．C
【解析】
如图电压表串联在了电路中，由于电压表的电阻很大，可以近似为断路，所以电路中电流很小，故两灯不会发光；
开关闭合后，电压表通过两个灯泡与电源是通的，所以电压表有示数，且接近电源电压．
故C正确，选C．
13．7.2 1.8
【解析】[1][2] 由图可知：两电阻串联，V1测的是电源电压，V2测的是R2两端的电压，由串联电路的电压特点可知：V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同,所以V1选的量程应是0?15V,其分度值是0.5V,读数(即电源电压)U=9V； V2选的量程应是0?3V,其分度值是0.1V,读数(即R2两端的电压)U2=1.8V；所以,电阻R1两端的电压为：U1=U?U2=9V?1.8V=7.2V．
14．电流 为电路提供电压
【解析】电压是使电路形成电流的原因，电流中要产生电流，它的两端就必须有电压；电源的作用就是为电路提供电压．
15．1 0.1 1.4
【解析】电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压表示数为1.4V．
16．电源电压 L1 L2 2
【解析】
根据电路图可知，该电路是串联电路，V2并联在L1两端，所以V2测量灯L1两端的电压；而V3与L2并联，所以V3测量L2两端的电压；V1直接并联在电源两端，所以V1测量电源电压．如果电压表V1、V2的示数分别为6V和4V，则根据串联电路的电压特点可知：电压表V3的示数为false．
故答案为(1). 电源电压 (2). L1 (3). L2 (4). 2
17．不正确 电压表的“+”“-”接线柱接反了
【解析】如图测量L1两端的电压时，电压表的A侧为正接线柱，B侧为负接线柱，电压表可以正确测量L1两端的电压；
如果只将电压表接A的一端改接C时，则电压表的正接线柱接到了电源的负极，所以电压表的正负接线柱接反，电压表会反偏，不能正确测量电压，是不正确的．
18．3 0
【解析】由电路图可知，两灯泡串联，电压表测开关两端的电压，当开关断开时，电压表串联在电路中，测的是电源电压．因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以两节新干电池组成电源的电压false，当开关闭合时，电压表被短路，相当于测开关两端的电压，示数约为0V．
故答案为3；0．
19．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
【解析】
（1）在拆接电路时，开关必须断开；
（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；
（3）由表中数据可知：UAB+UBC=3.8V，这与UAC间电压不相等，所以他的结论与猜想不相符．
⑷不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍的规律．
