第2节
电流和电路
知识点一
电流

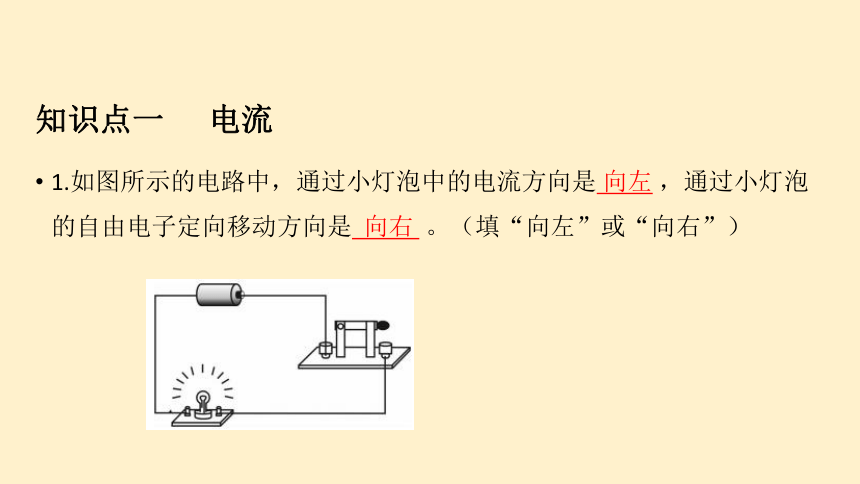

1.如图所示的电路中，通过小灯泡中的电流方向是
向左
，通过小灯泡的自由电子定向移动方向是
向右
。（填“向左”或“向右”）

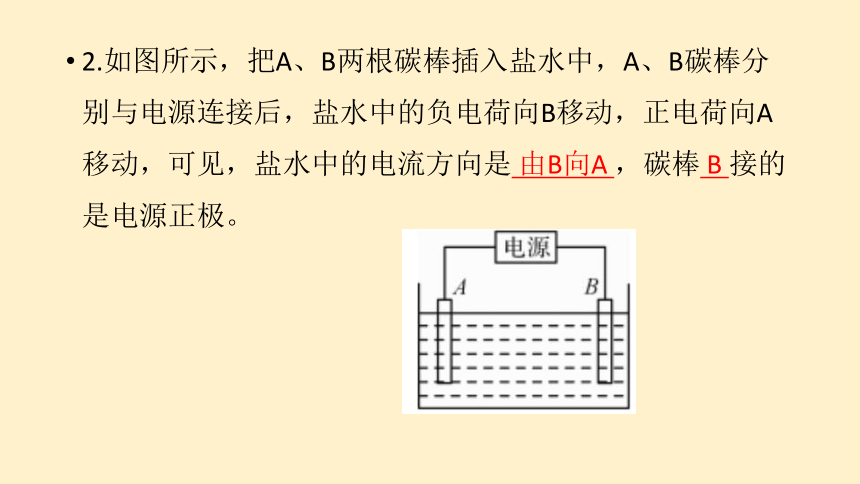

2.如图所示，把A、B两根碳棒插入盐水中，A、B碳棒分别与电源连接后，盐水中的负电荷向B移动，正电荷向A移动，可见，盐水中的电流方向是
由B向A
，碳棒
B
接的是电源正极。
知识点二
电路和电路图

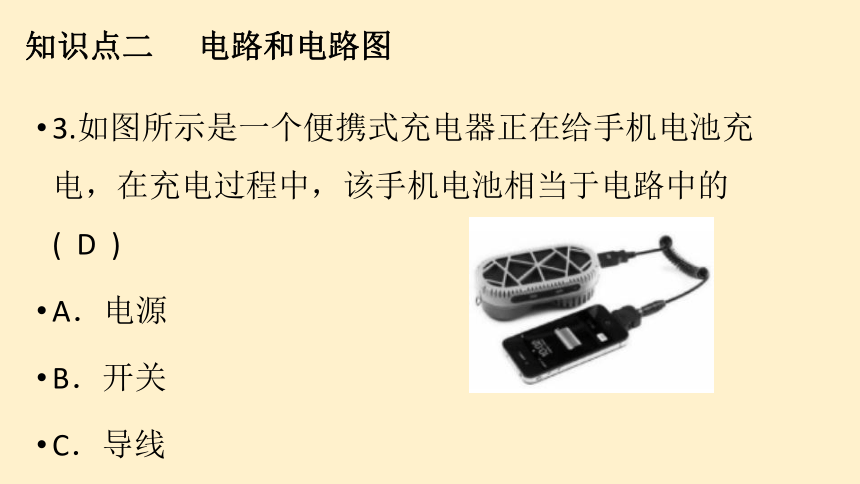

3.如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的(
D
)
A．电源
B．开关
C．导线
D．用电器
4.（2020·武冈市期中）下列电路图中，正确的是(
D
)
A
B
C
D

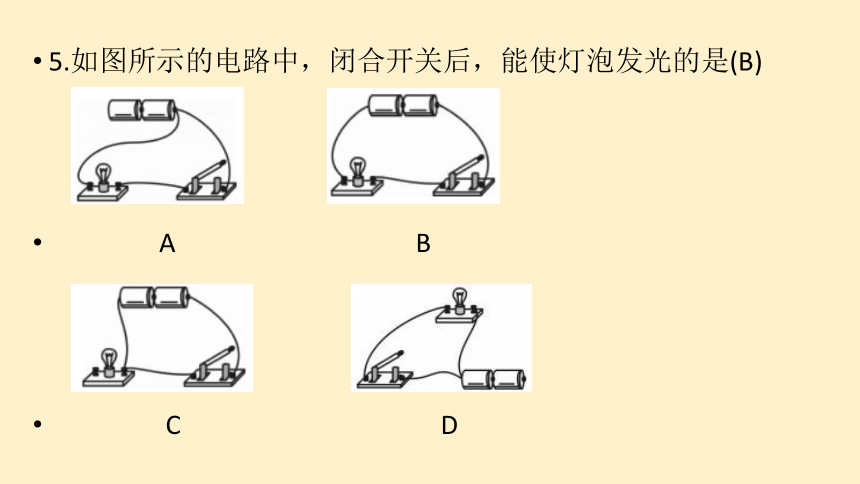

5.如图所示的电路中，闭合开关后，能使灯泡发光的是(B)
A
B
C
D

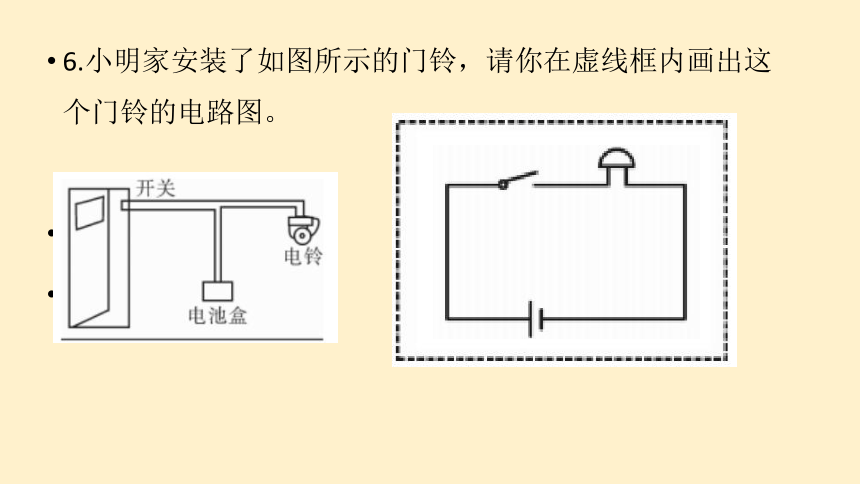

6.小明家安装了如图所示的门铃，请你在虚线框内画出这个门铃的电路图。
知识点三
通路、断路、短路
7.如图所示的电路，闭合开关S1和S2后，下列分析正确的是(
C
)
A.小灯泡亮、电铃响
B.小灯泡亮、电铃不响
C.小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响
8.如图所示，当开关S1、S2都断开时，电路处于
断路
状态；当开关S2断开，S1闭合时，电路处于
通路
状态；当开关S1、S2都闭合时，电路处于
短路
状态。
9.下列有关电流形成的说法中正确的是（　B　）
A.只有正电荷定向移动才能形成电流
B.电路中有持续电流时就一定有电源
C.正、负电荷同时向相反方向定向移动不能形成电流
D.金属导体中，自由电子定向运动的方向，就是电流的方向
10.下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是（　C　）
A
B
C
D
11.（2018·温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）(
B
)
A
B
C
D
12.如图所示，图中箭头表示接好电路闭合开关后电流的方向，甲、乙、丙、丁四处分别接有电源、电灯、电铃和开关中的一种。则根据电流的方向可知（　B　）
A.甲处可能接电铃
B.乙处可能接开关
C.丙处一定接开关
D.丁处一定接电源
13.（2018·达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是(
A
)
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a
D．a上的一些原子核转移到b上，瞬时电流方向a→b
14.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示。起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中
a
（填“a”或“b”）处剪断导线。拆除前起爆器上
没有
（填“有”或“没有”）电流通过。
15.小雨连接了如图电路，请在方框内画出它的电路图。
16.如图所示在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上。当n连接E时小灯泡发光，连接F时小灯泡不发光。由此可以确定
C、F
为同一根导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与
F
相连时，另一端只需接触一根导线就能将两根导线辨别开。
