第4节
电流的测量
知识点一
电流的强弱
1.某用电器正常工作时，通过的电流大约为5
A，该用电器可能是(
D
)
A.电视机
B.白炽灯
C.洗衣机
D.家用空调器
2.电子计算器工作时的电流约为100mA，合
0.1
A，等于105μA。
知识点二
电流表及其使用

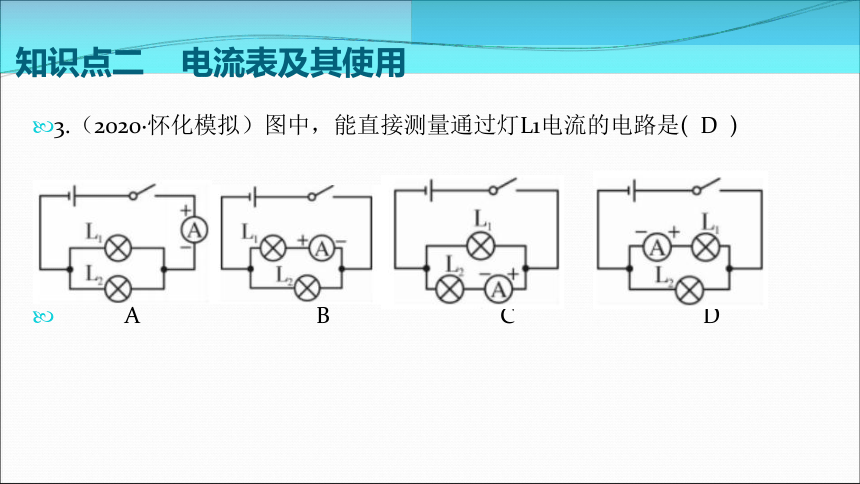

3.（2020·怀化模拟）图中，能直接测量通过灯L1电流的电路是(
D
)
A
B
C
D
4.下列四个电路中，电流表能测量通过L1电流的是(
D
)
A
B
C
D
5.如图所示是三个同学在使用电流表时出现的情况，可以看出：
甲
乙
丙
甲的原因是
电流表的正负接线柱接反了
，
乙的原因是
电流表的量程选大了
，
丙的原因是
电流表的量程选小了
。

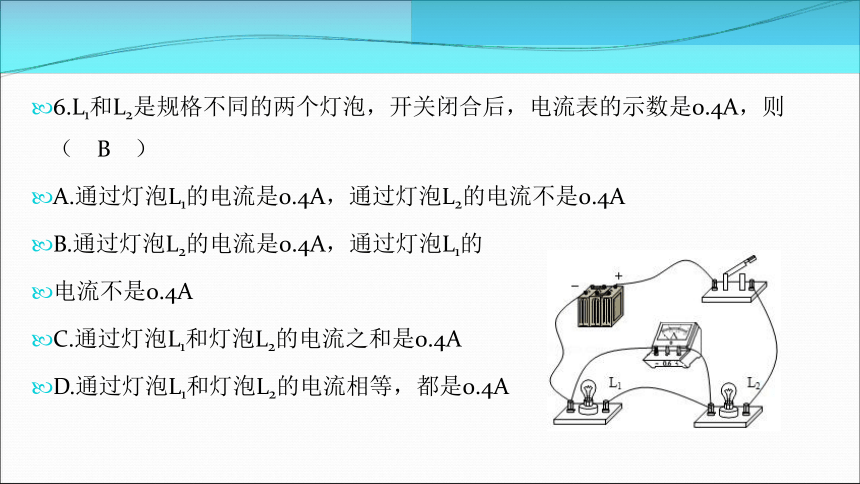

6.L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（　B　）
A.通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4A
B.通过灯泡L2的电流是0.4A，通过灯泡L1的
电流不是0.4A
C.通过灯泡L1和灯泡L2的电流之和是0.4A
D.通过灯泡L1和灯泡L2的电流相等，都是0.4A
7.如图所示，用电流表测甲电路中的电流时，指针指a处，用电流表测乙电路中的电流时，指针指b处，下列说法中正确的是(
D
)
A.乙电路中的电流比甲电路中的大
B.乙电路中的电流比甲电路中的小
C.甲、乙两电路中的电流相等
D.无法比较甲、乙两电路中的电流大小
8.如图所示电路中，关于电流表下列说法中正确的是(
B
)
A.当只闭合S1时，灯L1亮，电流表测L2中的电流
B.当只闭合S3时，灯L2亮，灯L1也亮，
电流表未被接入电路中
C.当只闭合S1和S2时，灯L2亮，L1不亮，
电流表测L2中的电流
D.当S1、S2、S3都闭合时，灯L1、L2全亮，电流表测L2中的电流
9.如图所示，粗心的小强把电流表接在了L1的两端，此时如果闭合开关，一定会发生(
C
)
A.电源短路
B.电流表损坏
C.L1不亮
D.L2的灯丝烧断
10.（2019?百色）如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（D　）
A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是小灯泡L1的电流
C.撤掉导线b，电流表测量的是
小灯泡L2的电流
D.撤掉导线c，电流表测量的
是小灯泡L2的电流
11.（2019·益阳）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是(
B
)
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．开关S1、S2都闭合，通过灯泡L1的
电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，
都会有灯泡发光
12.在如图中的空缺A、B处，分别填入电流表或电池组符号，使之成为一个完整的电路，图中箭头表示电流方向。
答图:
14.按如图甲所示的电路图，连接图乙所示的实物。（已知通过两个灯泡的电流均在0.4A左右，干路电流在0.8A左右）
甲
乙
15.（2018·兰州）根据下面的实物图画出与之对应的电路图。
答图：
16.如图甲是用电流表测量电流的实物连接图。
甲
乙
(1)电流表测量的是通过灯泡
L1
(填“L1”或“L2”)的电流；
(2)如果电流表示数如图乙所示，则测出的电流是
0.36
A；
(3)如果要用电流表测干路电流,且只允许移动其中一根导线,应将导线b(填“a”“b”或“c”)的右端接在电流表的负
(填“正”或“负”)接线柱上。
