第5节 串、并联电路中电流的规律
知识点一 串联电路中的电流关系

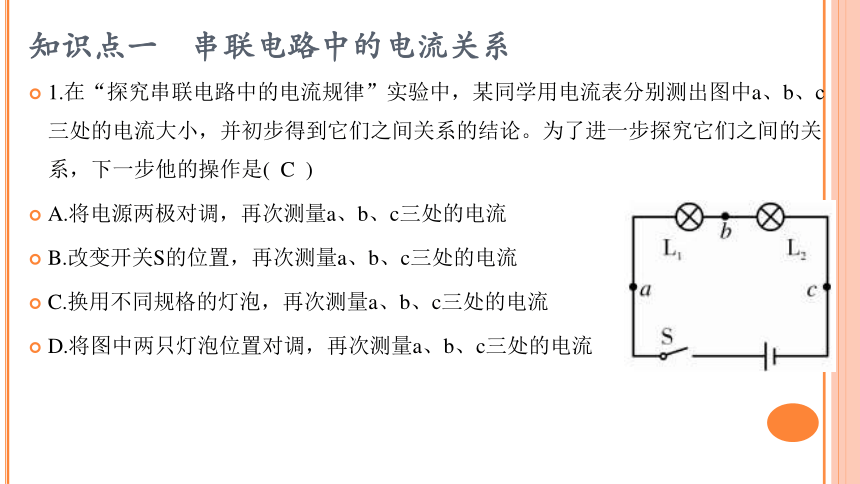

1.在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是( C )
A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.换用不同规格的灯泡，再次测量a、b、c三处的电流
D.将图中两只灯泡位置对调，再次测量a、b、c三处的电流

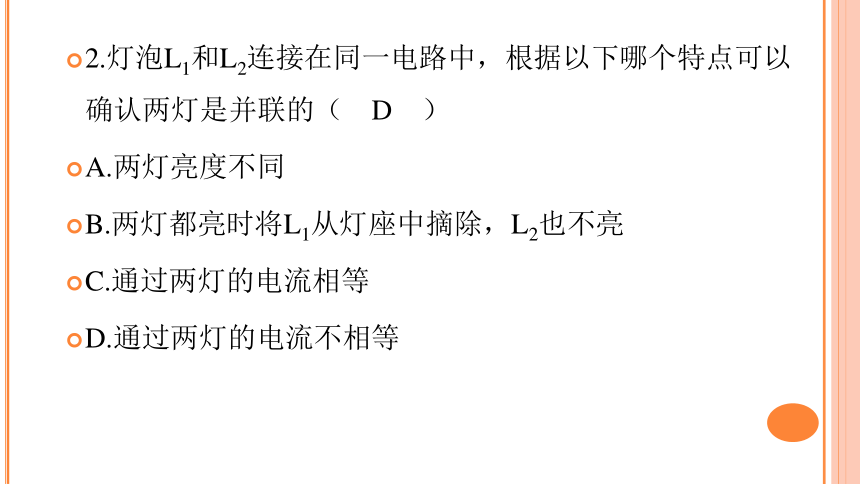

2.灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（　D　）
A.两灯亮度不同
B.两灯都亮时将L1从灯座中摘除，L2也不亮
C.通过两灯的电流相等
D.通过两灯的电流不相等

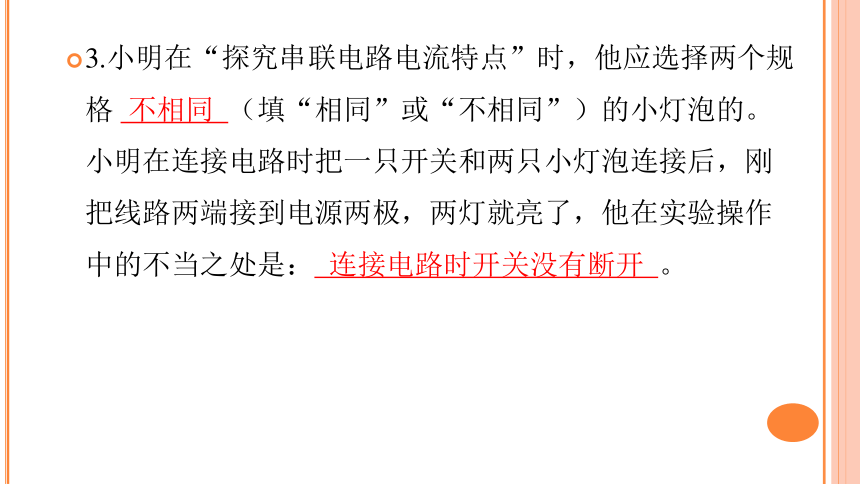

3.小明在“探究串联电路电流特点”时，他应选择两个规格 不相同 （填“相同”或“不相同”）的小灯泡的。小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操作中的不当之处是： 连接电路时开关没有断开 。
知识点二 并联电路中的电流关系

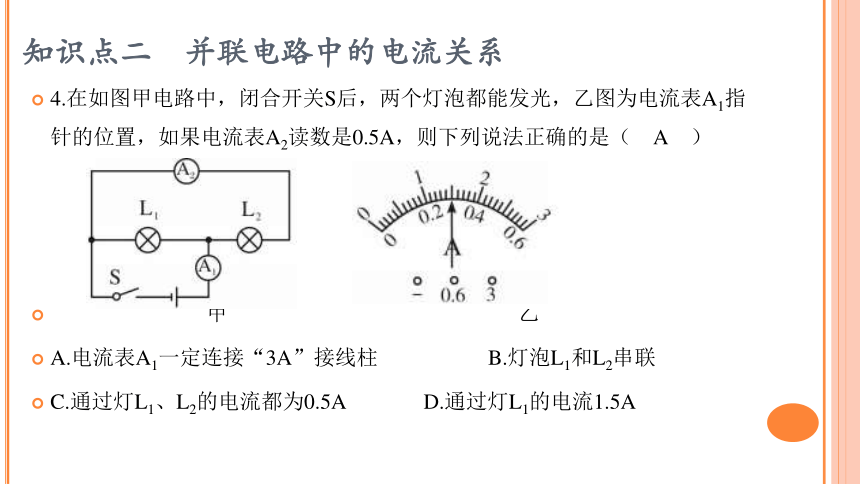

4.在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　A　）
甲 乙
A.电流表A1一定连接“3A”接线柱 B.灯泡L1和L2串联
C.通过灯L1、L2的电流都为0.5A D.通过灯L1的电流1.5A
5.如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED灯并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为 75 mA。

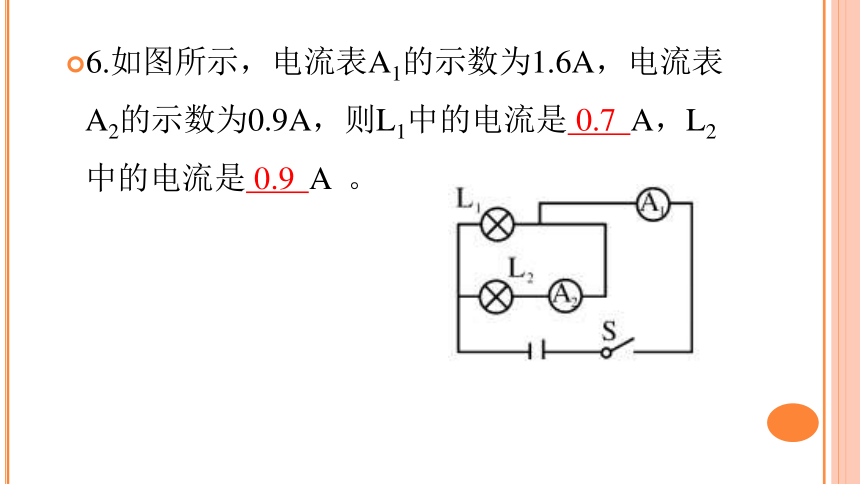

6.如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是 0.7 A，L2中的电流是 0.9 A 。
7.在如图甲所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是 0.32A ，通过L2的电流是 1.28A 。
甲 乙
8.如图所示的电路中，开关S闭合，通过L1与L2的电流之比为3：7，则A1与A2的示数之比为　7:10　。
9.在如图甲所示的电路中,当闭合开关后,两个电流表的指针偏转均为图乙所示,则灯泡L1和L2的电流分别为(C)
甲 乙
A.1.2A 0.22A B.0.98A 0.22A C.0.96A 0.24A D.0.24A 1.2A
10.如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化( D )
A．I1变小，I2变大
B．I1不变，I2变大
C．I1变大，I2变小
D．I1不变，I2变小
11.如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（C　　）
A．电流表A1的示数等于通过灯泡L1的电流
B．若灯泡L3短路，则灯泡L3不亮，L1和L2亮
C．电流表A2的示数等于通过灯泡L2
和L3的电流之和
D．若灯泡L2开路，则A2的示数为零，
电流表A1和A3的示数不变
12.（2019 滨海）如图所示的电路中，电源电压保持不变，闭合开关后，A1示数为0.4A，A2示数为0.5A，若灯L2断路，则电流表A1、A2、A的示数分别为（　D　）
A.0.4A 0A 0.9A
B.0.4A 0.5A 0.9A
C.0.9A 0A 0.9A
D.0.4A 0A 0.4A
13.学校每一层楼都安装有一个空气自动开关，允许通过它的最大电流是21A，如果每一间教室内日光灯的电流约为400 mA，则每一层楼最多可安装 52 盏这样的日光灯。
14.如图所示，某物理兴趣小组的同学在“练习使用电流表”实验中，将线头M、N都接到电流表标有“0.6”字样的接线柱上，此时电流表测量的是　L1灯的电流；若要用电流表测干路中总电流，则接线头M应接到电流表　3　接线柱，线头N接电流表　﹣　接线柱。
15.如图所示，在“探究串联电路电流特点”的实验中，电流表分别测出通过a、b、c三点的电流Ia、Ib、Ic。选择两个小灯泡的规格应该是　不相同　（填“相同”或“不相同”）的；下表是某同学实验中的一组数据，有一数值是明显错误的，造成错误的最大可能原因是　选用小量程却按大量程读数了　。
电流表的位置 a b c
电流/A 0.3 0.3 1.5
16.如图所示，规格相同的小彩灯并联后接到暗盒外的电源上，为了判断暗盒内小彩灯的只数，现提供一只与暗盒内规格相同的小彩灯、两只电流表和导线，请利用所提供的器材，在虚线框内画出你所设计的电路图。
答图：
