基因工程的原理和技术
图片预览
文档简介
(共37张PPT)
基因工程的基本操作步骤
1、获得目的基因
2、形成重组DNA分子
3、将重组DNA分子导入受体细胞
4、筛选含有目的基因的受体细胞
5、目的基因的表达

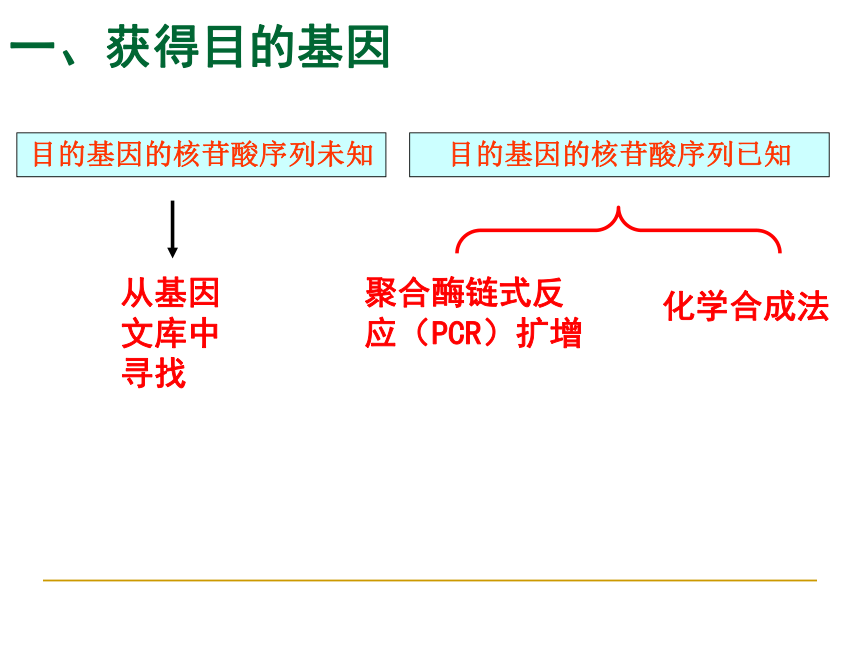

一、获得目的基因
从基因文库中寻找
聚合酶链式反应（PCR）扩增
化学合成法
目的基因的核苷酸序列未知
目的基因的核苷酸序列已知

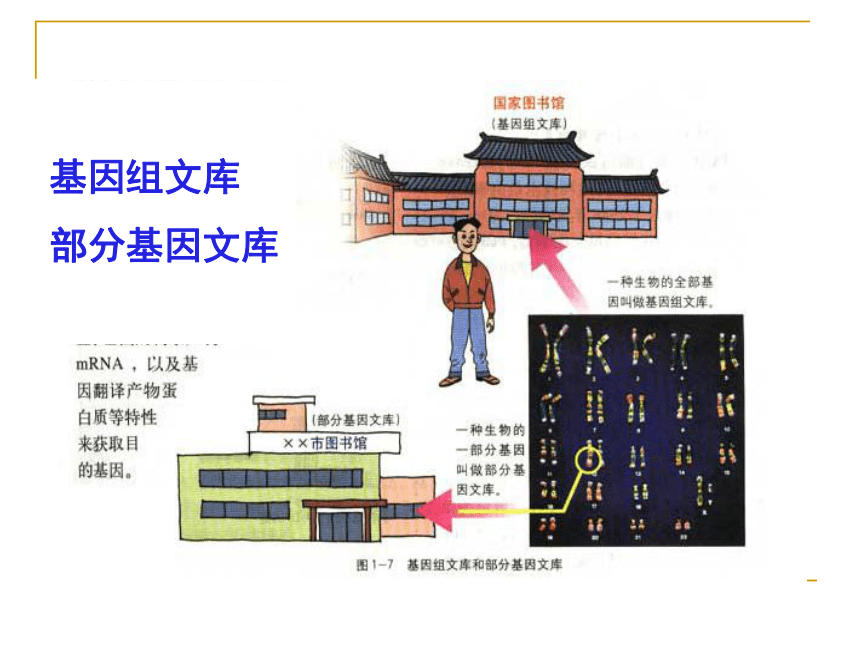

基因组文库
部分基因文库
基因组DNA文库
cDNA文库

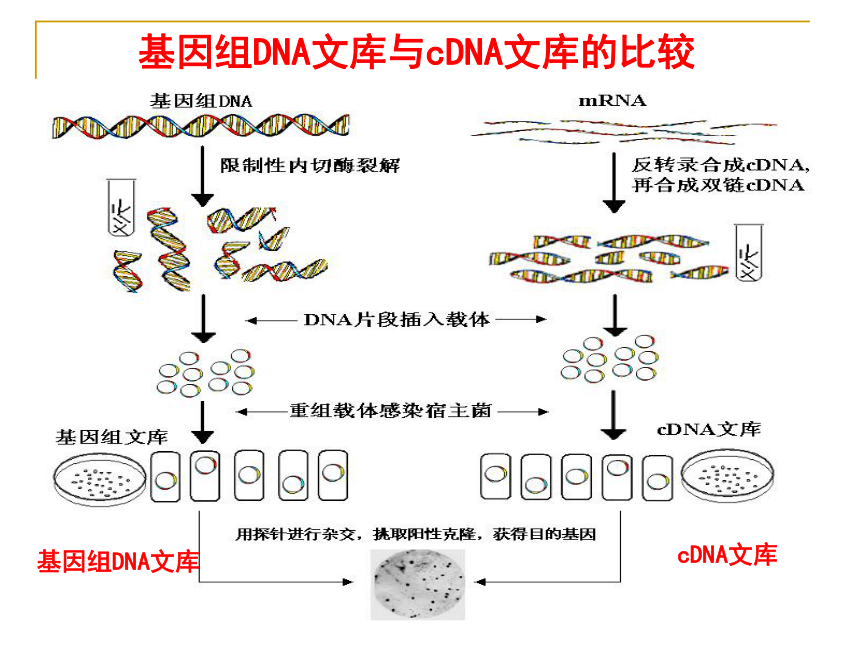

基因组DNA文库与cDNA文库的比较
基因文库中不是直接保管相应基因，而是保存受体菌，菌中含基因

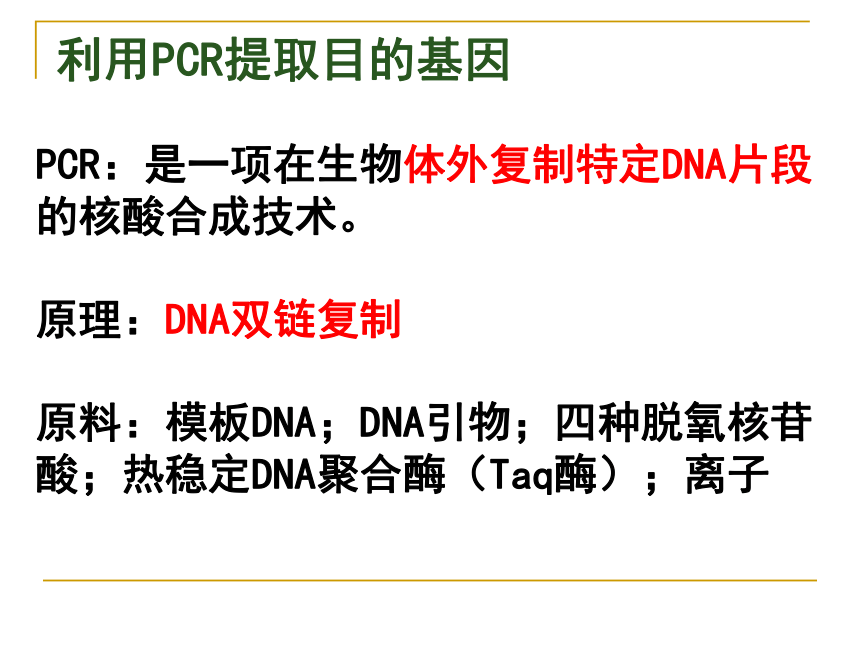

利用PCR提取目的基因
PCR：是一项在生物体外复制特定DNA片段的核酸合成技术。
原理：DNA双链复制
原料：模板DNA；DNA引物；四种脱氧核苷酸；热稳定DNA聚合酶（Taq酶）；离子
PCR的基本原理
类似于DNA的体内复制。首先待扩增DNA模板加热变性解链，随之将反应混合物冷却至某一温度，这一温度可使引物与它的靶序列发生退火，再将温度升高使退火引物在DNA聚合酶作用下得以延伸。这种热变性-复性-延伸的过程就是一个PCR循环，PCR就是在合适条件下的这种循环的不断重复。

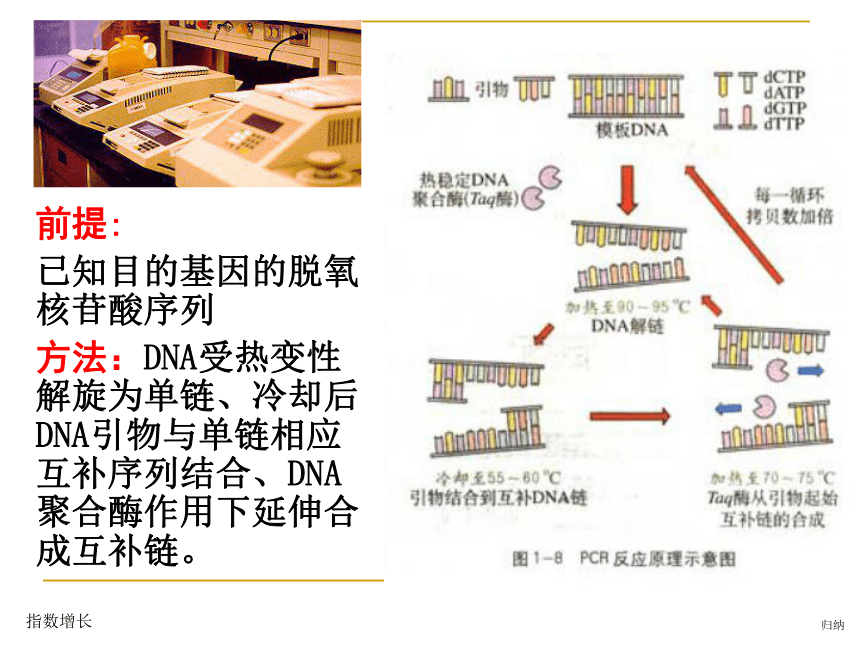

前提:
已知目的基因的脱氧核苷酸序列
方法：DNA受热变性解旋为单链、冷却后DNA引物与单链相应互补序列结合、DNA聚合酶作用下延伸合成互补链。
指数增长
归纳

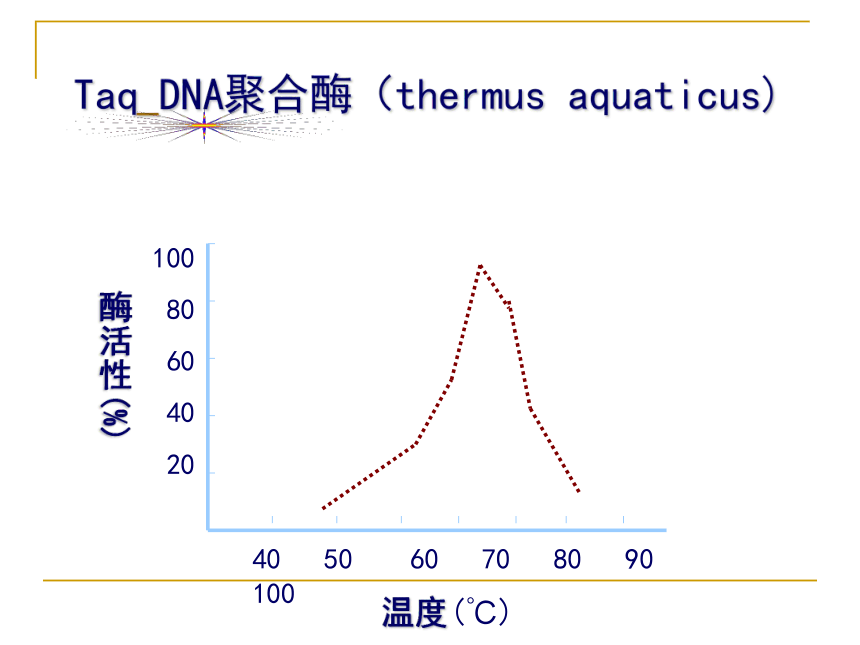

Taq DNA聚合酶（thermus aquaticus)
酶活性(%)
温度(℃)
40 50 60 70 80 90 100
100
80
60
40
20

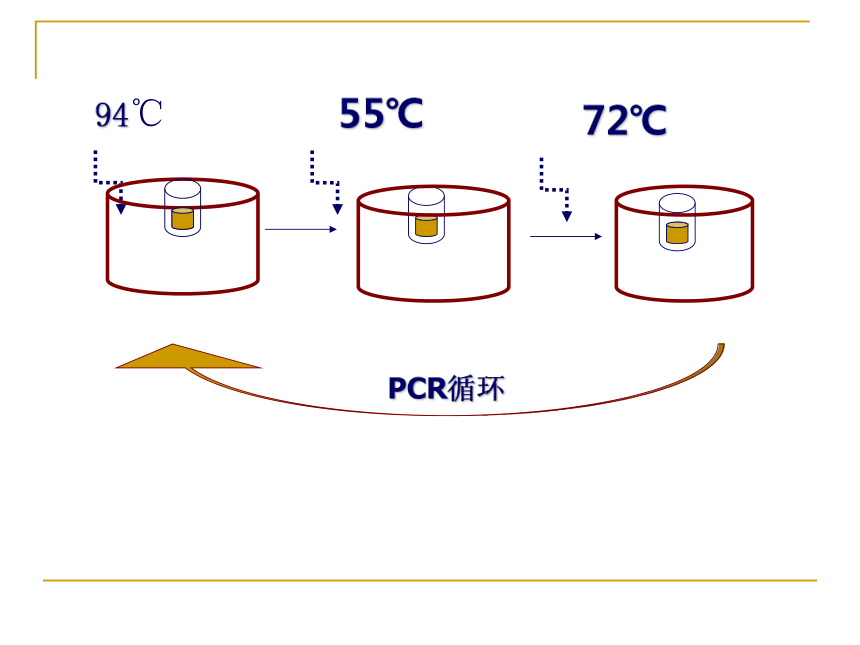

72℃
94℃
55℃
PCR循环
1
2
3
4
5
22
55
72
94
时间（min）
温度
（℃）

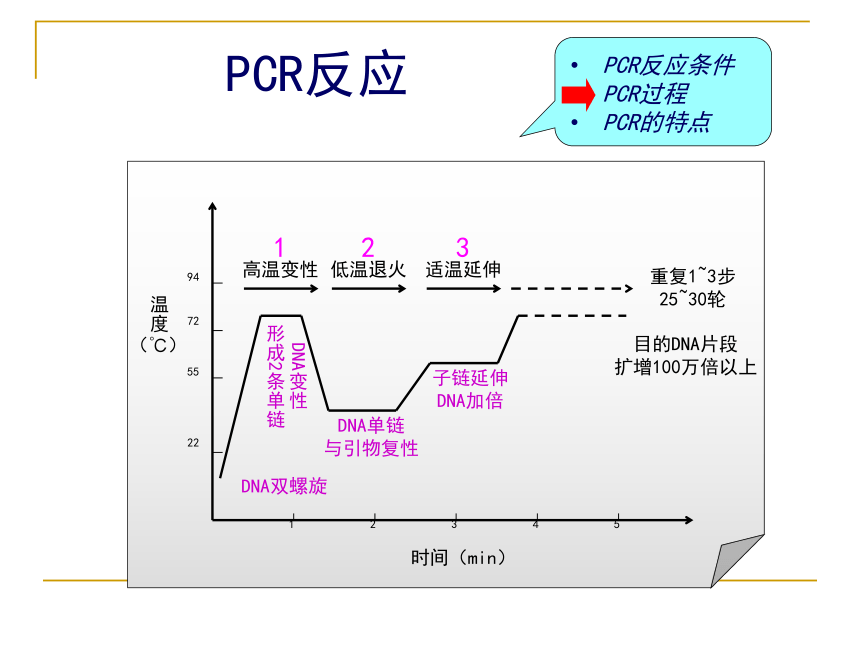

PCR反应
PCR反应条件
PCR过程
PCR的特点
适温延伸
3
高温变性
1
低温退火
2
重复1~3步
25~30轮
目的DNA片段
扩增100万倍以上
DNA双螺旋
DNA单链
与引物复性
DNA变性
形成2条单链
子链延伸
DNA加倍

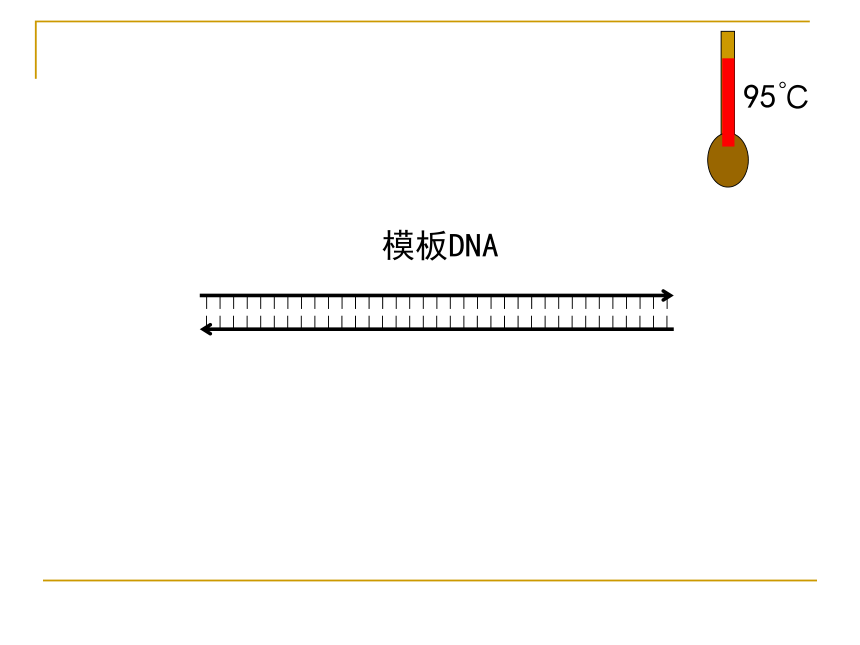

模板DNA
95℃
PCR的基本原理
PCR反应条件
PCR过程
PCR的特点
50℃
引物1
引物2
DNA引物
PCR的基本原理
PCR反应条件
PCR过程
PCR的特点
引物1
引物2
DNA引物
72℃
Taq酶
Taq酶
PCR的基本原理
PCR反应条件
PCR过程
PCR的特点
72℃
第1轮结束
第2轮开始
PCR的基本原理
PCR反应条件
PCR过程
PCR的特点
95℃
50℃
72℃
Taq
Taq
Taq
Taq
PCR的基本原理
PCR反应条件
PCR过程
PCR的特点
72℃
第2轮结束
PCR的基本原理
PCR反应条件
PCR过程
PCR的特点
重复30轮后
230=1,073,741,824
模板DNA
第1轮扩增
第2轮扩增
第3轮扩增
第4轮扩增
第5轮扩增
第6轮扩增
理想拷贝数=2n
n 循环次数
实际拷贝数=(1+x)n
X 平均效率,约为0.85
n 循环次数
从基因文库中获取
利用PCR技术扩增
利用化学方法人工合成
归纳：获取目的基因的方法
2构建载体
形成重组DNA分子
方法：同种限制酶分别切割载体和目的基因，再用DNA连接酶把两者连接。
将重组DNA分子导入受体细胞
导入植物细胞
补充归纳导入方法
（重组DNA分子导入农杆菌，再让农杆菌感染植物细胞）
将目的基因导入植物细胞
农杆菌转化法
基因枪法
花粉管通道法
导入动物的方法
将目的基因导入动物细胞
显微注射法（将基因表达载体提纯，用显微仪注射到受精卵中）
导入微生物
将目的基因导入微生物细胞
4检测和鉴定
Ca2＋处理受体细胞成为感受态细胞，再进行混合。
筛选含有目的基因的受体细胞
目的基因的表达
检测:
是否插入目的基因
是否转录
是否翻译
鉴定:
功能活性鉴定
抗性鉴定
分别提取什么进行检测
DNA
附着在膜上
硝化纤维素
加探针
报告基因（含荧光素分子）
变性
DNA杂交
（如检测SARS病毒等）
a
b
c
d
①检测是否插入目的基因，利用DNA分子杂交技术，目的基因DNA一条链（作探针）与受体细胞中提取的DNA杂交，看是否有杂交带。
②检测是否转录出了mRNA，利用DNA分子杂交技术，目的基因DNA一条链（作探针）与受体细胞中提取的mRNA杂交，看是否有杂交带。
③检测目的基因是否翻译成蛋白质。抗体与蛋白质进行抗原－抗体杂交，看是否有杂交带。
④还可以进行个体水平的鉴定，根据其性状。
提示：①DNA分子杂交技术首先提取受体细胞中的DNA，然后高温解成单链，再与同位素标记的DNA探针杂交；②抗原－抗体杂交所用到的抗体是用表达出的蛋白质注射动物进行免疫，产生相应的抗体，并提取出而来的。
32．（8分）将动物致病菌的抗原基因导入马铃薯制成植物疫苗，
饲喂转基因马铃薯可使动物获得免疫力。以下是与植物疫苗制备
过程相关的图和表。(08江苏)
请根据以上图表回答下列问题。
（1）在采用常规PCR方法扩增目的基因的过程中，使用的
DNA聚合酶不同于一般生物体内的DNA聚合酶，其最主要的特点是
耐高温
（2）PCR过程中退火（复性）温度必须根据引物的碱基数
量和种类来设定。表1为根据模板设计的两对引物序列，图2
为引物对与模板结合示意图。请判断哪一对引物可采用较高
的退火温度？__________。
引物对B
（3）图1步骤③所用的DNA连接酶对所连接的DNA两端碱
基序列是否有专一性要求？ 。
（4）为将外源基因转入马铃薯，图1步骤⑥转基因所用的
细菌B通常为 。
否
农杆菌
（5）对符合设计要求的重组质粒T进行酶切，。假设所用的酶均可将识别位点完全切开，请根据图1中标示的酶切位点和表2所列的识别序列，对以下酶切结果作出判断。
①采用EcoRⅠ和PstⅠ酶切，得到_________种DNA片断。
②采用EcoRⅠ和SmaⅠ酶切，得到_________种DNA片断。
2
1
一 原核细胞的基因结构
编码区
非编码区
非编码区
编码区上游
编码区下游
调控遗传信息的表达
(调控序列)
编码蛋白质
(编码序列)
一 原核细胞的基因结构
编码区
非编码区
非编码区
与RNA聚合酶结合位点
RNA聚合酶是一种蛋白质，能识别并与调控序列中的结合位点结合，能催化DNA转录为RNA
一 原核细胞的基因结构
与RNA聚合酶结合位点
RNA聚合酶
A G G T C A C G T C G
T C C A G T G C A G C
一 原核细胞的基因结构
与RNA聚合酶结合位点
A G G T C A C G T C G
T C C A G T G C A G C
RNA聚合酶
A G G U C A C G U C G
一 原核细胞的基因结构
与RNA聚合酶结合位点
A G G T C A C G T C G
T C C A G T G C A G C
A G G U C A C G U C G
二 真核细胞的基因结构
编码区
非编码区
非编码区
编码区下游
调控遗传信息的表达
(调控序列)
外显子
(能编码蛋白质)
内含子
(不能编码蛋白质)
