4.3凸透镜成像的规律同步测试2021—2022学年苏科版八年级物理上册（含答案）

12534900120777004.3 凸透镜成像的规律
一、单选题

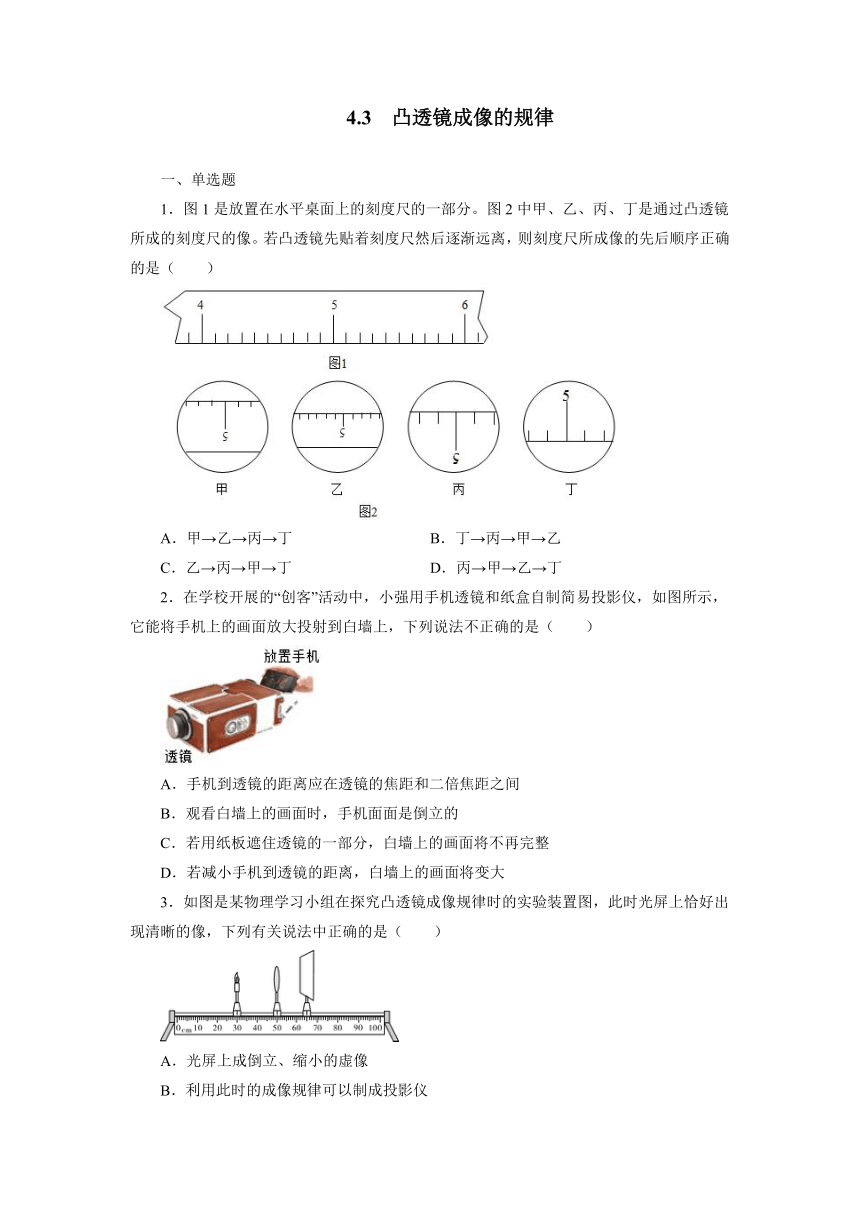

1．图1是放置在水平桌面上的刻度尺的一部分。图2中甲、乙、丙、丁是通过凸透镜所成的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则刻度尺所成像的先后顺序正确的是（　　）
A．甲→乙→丙→丁 B．丁→丙→甲→乙
C．乙→丙→甲→丁 D．丙→甲→乙→丁
2．在学校开展的“创客”活动中，小强用手机透镜和纸盒自制简易投影仪，如图所示，它能将手机上的画面放大投射到白墙上，下列说法不正确的是（　　）
A．手机到透镜的距离应在透镜的焦距和二倍焦距之间
B．观看白墙上的画面时，手机面面是倒立的
C．若用纸板遮住透镜的一部分，白墙上的画面将不再完整
D．若减小手机到透镜的距离，白墙上的画面将变大
3．如图是某物理学习小组在探究凸透镜成像规律时的实验装置图，此时光屏上恰好出现清晰的像，下列有关说法中正确的是（　　）
A．光屏上成倒立、缩小的虚像
B．利用此时的成像规律可以制成投影仪
C．生活中利用此透镜可以矫正近视眼
D．只将凸透镜向左移动适当距离，光屏上可以成清晰的像

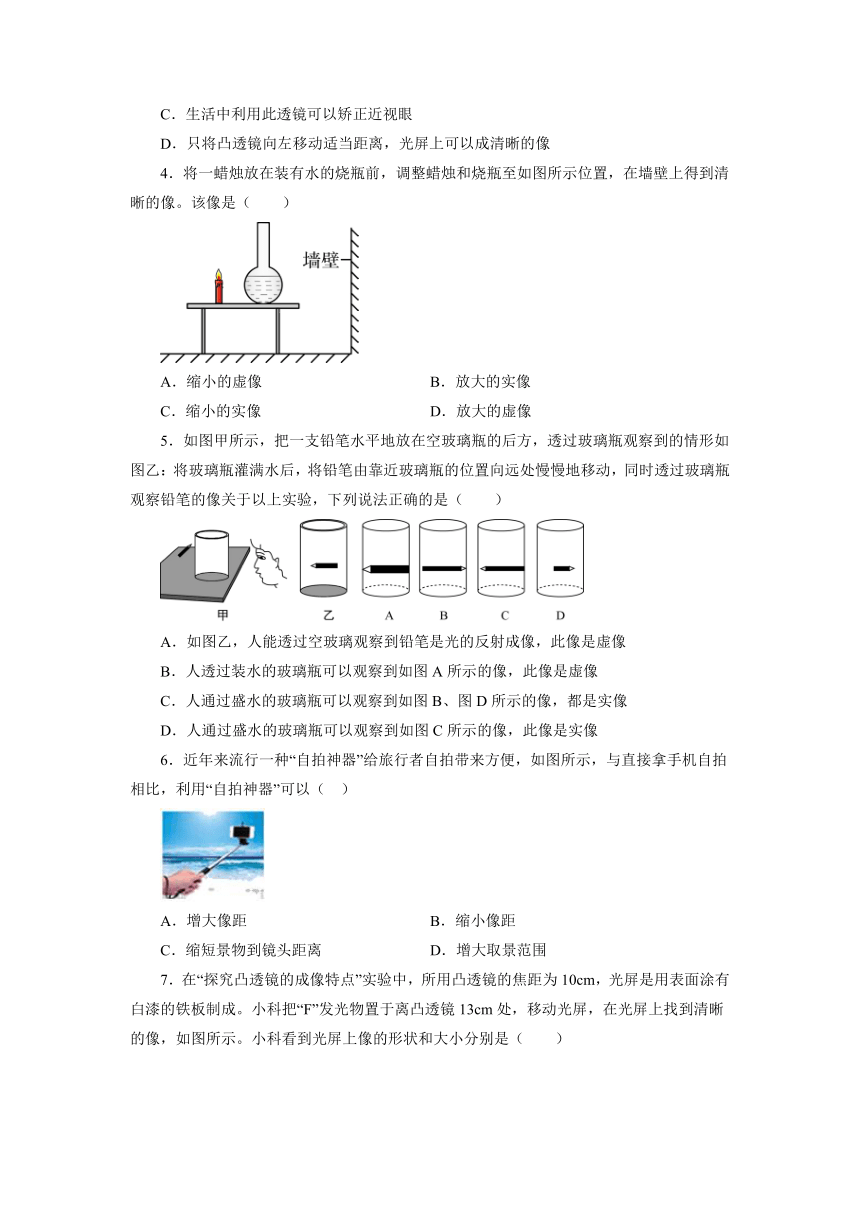

4．将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像是（　　）
A．缩小的虚像 B．放大的实像
C．缩小的实像 D．放大的虚像
5．如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙：将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像关于以上实验，下列说法正确的是（　　）
A．如图乙，人能透过空玻璃观察到铅笔是光的反射成像，此像是虚像
B．人透过装水的玻璃瓶可以观察到如图A所示的像，此像是虚像
C．人通过盛水的玻璃瓶可以观察到如图B、图D所示的像，都是实像
D．人通过盛水的玻璃瓶可以观察到如图C所示的像，此像是实像
6．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（　）
A．增大像距 B．缩小像距
C．缩短景物到镜头距离 D．增大取景范围

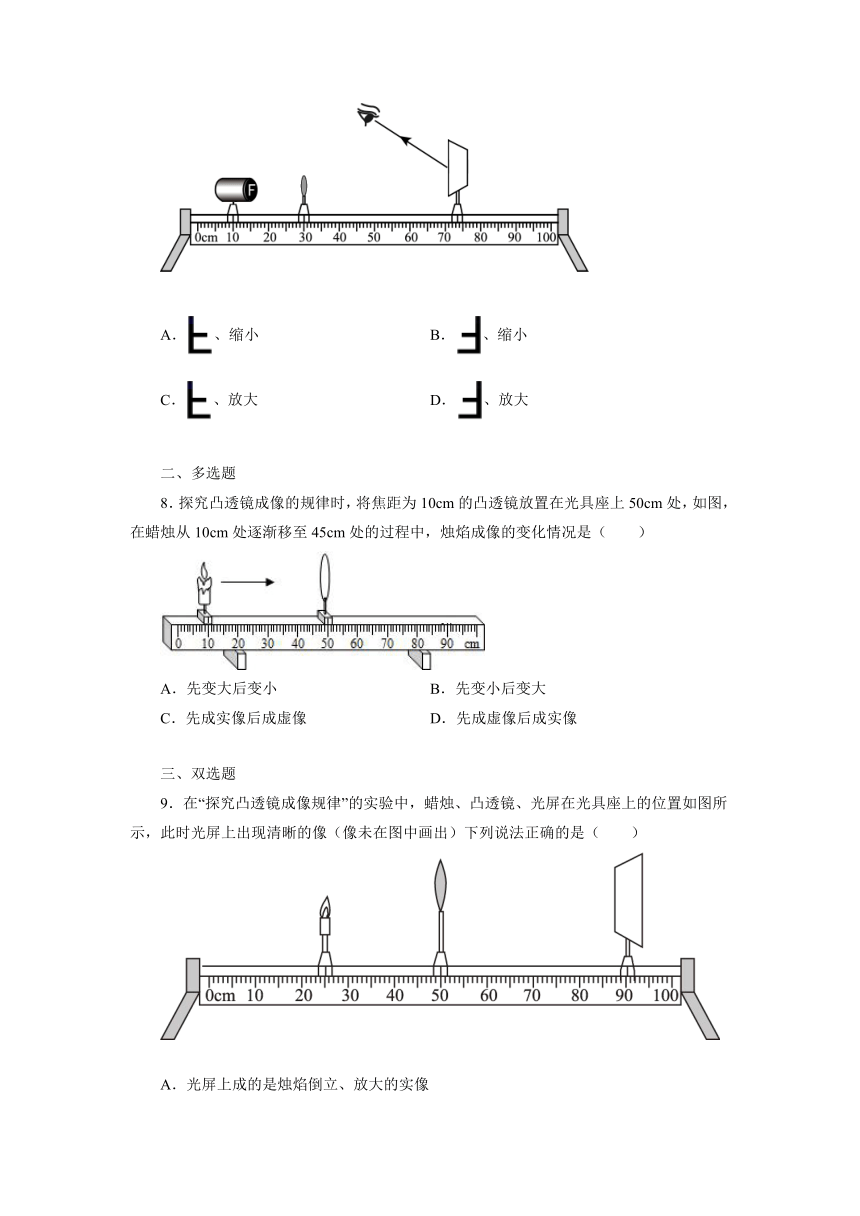

7．在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10cm，光屏是用表面涂有白漆的铁板制成。小科把“F”发光物置于离凸透镜13cm处，移动光屏，在光屏上找到清晰的像，如图所示。小科看到光屏上像的形状和大小分别是（　　）
A．、缩小 B．、缩小
C．、放大 D．、放大
二、多选题
8．探究凸透镜成像的规律时，将焦距为10cm的凸透镜放置在光具座上50cm处，如图，在蜡烛从10cm处逐渐移至45cm处的过程中，烛焰成像的变化情况是（　　）
A．先变大后变小 B．先变小后变大
C．先成实像后成虚像 D．先成虚像后成实像
三、双选题
9．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，此时光屏上出现清晰的像（像未在图中画出）下列说法正确的是（　　）
A．光屏上成的是烛焰倒立、放大的实像
B．图中的成像特点与照相机的成像特点相同
C．若在凸透镜和蜡烛之间放上近视镜片，光屏向右移动才能找到清晰的像
D．若换用一个焦距较短的凸透镜仍放在原凸透镜位置上，且保持蜡烛的位置不变，光屏向右移动才能找到清晰的像

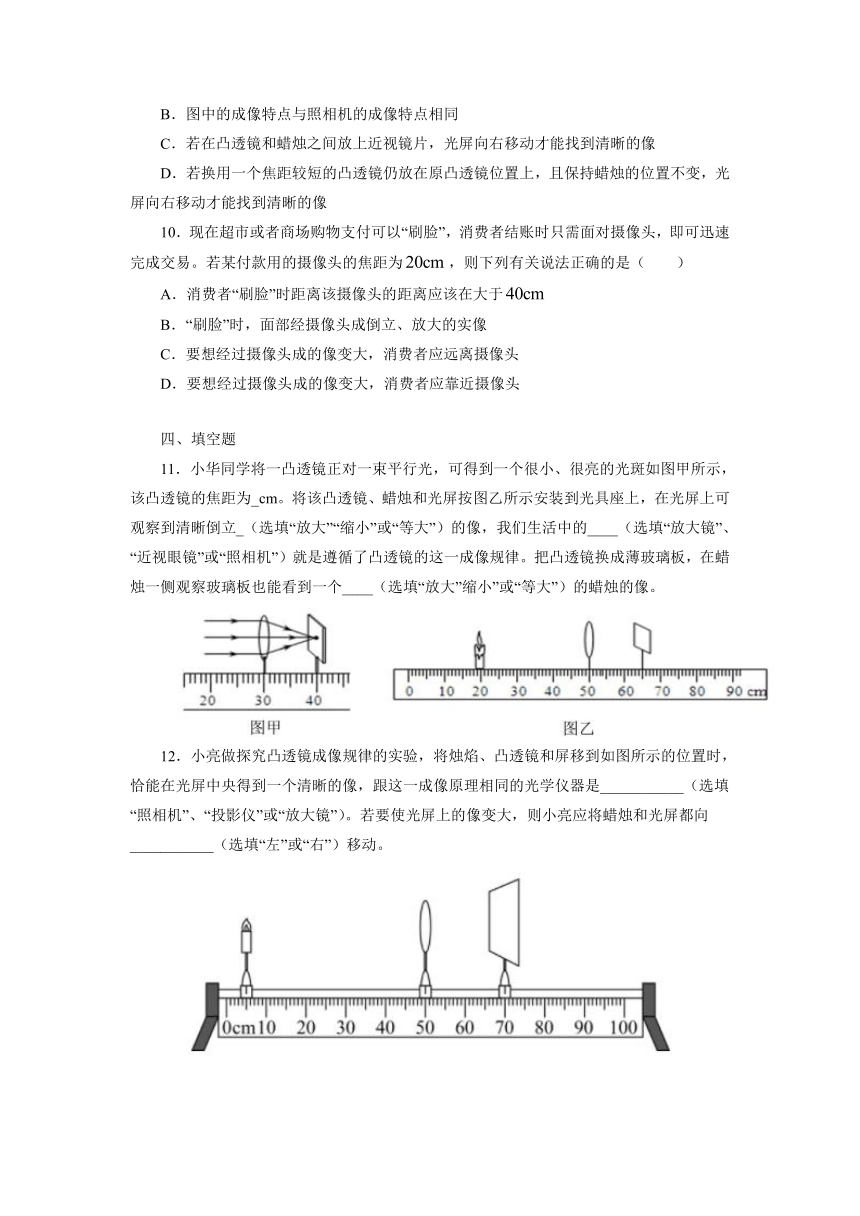

10．现在超市或者商场购物支付可以“刷脸”，消费者结账时只需面对摄像头，即可迅速完成交易。若某付款用的摄像头的焦距为，则下列有关说法正确的是（　　）
A．消费者“刷脸”时距离该摄像头的距离应该在大于
B．“刷脸”时，面部经摄像头成倒立、放大的实像
C．要想经过摄像头成的像变大，消费者应远离摄像头
D．要想经过摄像头成的像变大，消费者应靠近摄像头
四、填空题
11．小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为_cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立_（选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。
12．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。
13．手机拍照已成为我们日常生活中不可或缺的一部分，手机拍照成的是倒立、______（选填“放大”“缩小”或“等大”）的实像；如图是小北用一部可变焦的手机相机站在同一位置拍摄同一物体的截屏图，拍摄这两幅照片时对应的像距______，所用镜头焦距______。（以上两空均选填“甲大”“乙大”或“一样大”）。
14．盛夏凌晨池塘边草木上的露珠是空气中的水蒸气_______形成的。为防止儿童溺水，在池塘边上安装了如图所示的摄像头，其镜头是一个_______（选填“凸”或“凹”）透镜，当儿童靠近池塘的过程中，通过镜头所成的实像越来越_______（选填“大”或“小”）。
15．透过放大镜看物体一定成放大的像吗？小明同学想亲自来探究一下，他始终伸直手臂握住一个放大镜，用一只眼睛透过放大镜来观察竖立在桌面上的物理课本（如图甲所示），当他让放大镜从贴着课本开始慢慢的后退，直到离课本足够远的距离，在这过程中他能看到图乙中的哪些成像情形？按照观察顺序，序号依次是______（用字母表示）；图乙中D图中的凸透镜成像情形在生活中有大量的应用，请例举一个，如______。
A．B．C．D．
16．如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，如果在文物上有两条裂纹，要想看到的像更大些，应该将放大镜离裂纹稍微_________些。
17．蜡烛、凸透镜和光屏分别置于如图所示位置，两支蜡烛的连线AB与过凸透镜的中线垂直，若用一块厚纸板挡住A处的烛焰，在光屏上______（选填“C”或“D”）处仍能得到一个清晰的像。由于蜡烛的燃烧，烛焰的高度逐渐降低，烛焰在光屏上的像将会少许偏离原来位置。要使像继续成在原来位置，可将凸透镜适当向______（填“上”或“下”）调节。
18．随着科技的发展，“刷脸”的时代到来了，如图所示“刷脸机”的摄像头相当于一个凸透镜。其成像原理是当人站在它的二倍焦距以外，能成一个_____（选填“正立”或“倒立”）、缩小的实像；当人远离“刷脸机”时，这个像将_____（选填“变大”、“变小”或“不变”）。
五、实验题
19．如图甲所示，小明用放大镜看自己的指纹是放大的，再用放大镜看窗外的物体却发现不是放大的了，为了弄清楚原因，小明对凸透镜的成像规律进行了探究。实验装置如图乙所示，凸透镜的焦距是10cm。
（1）小明将蜡烛、凸透镜、光屏放在光具座上，并向上调整了蜡烛，光屏中央恰好得到一个清晰的像，调整后如图乙所示，那么在小明向上调整蜡烛前，这个像成在光屏的______（上方/下方）。此时的成像特点符合甲图中小明观察______（指纹/窗外景物）时的情景。
（2）保持蜡烛和光屏的位置不变，将凸透镜移到______cm刻度线处，光屏上还能成清晰、倒立、______的实像。
（3）为了探究甲图中另一情景的成像原理，小明保持蜡烛在乙图的位置不变，应将凸透镜移动到（30~40cm/40~50cm/50~60cm）范围内，眼睛应该在______（蜡烛/光屏）一侧向凸透镜方向进行观察。
20．在做探究凸透镜成像规律的分组实验时，每组使用的凸透镜都相同。
（1）小明先让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，如图甲所示可知，该凸透镜的焦距是______cm；
（2）小刚实验时，蜡烛、凸透镜、光屏在光具座上摆放的位置如图乙所示，其中明显需要调整的是______。调整后，移动光屏得到一个清晰的蜡烛的像。生活中的______就是利用这个原理制成的；
（3）保持凸透镜位置不变，若使蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向______（选填靠近或远离）透镜的方向移动，此时的像与原来的像相比______（选填变大或变小）；
（4）小宏移动蜡烛到另一位置，在光屏总找不到像，物体到凸透镜的距离可能是______
A．20cm B．25cm C．30cm D．8cm
参考答案
1．B
2．C
3．D
4．B
5．C
6．D
7．D
8．AC
9．AC
10．AD
11．10.0 缩小 照相机 等大
12．照相机 右
13．缩小 乙大 乙大
14．液化 凸 大
15．ADB 投影仪
16．远
17．C 下
18．倒立 变小
19．上方 窗外景物 45 放大 30~40cm 光屏
20．15.0 光屏 投影仪 靠近 变小 D
