透镜及其应用
单元训练

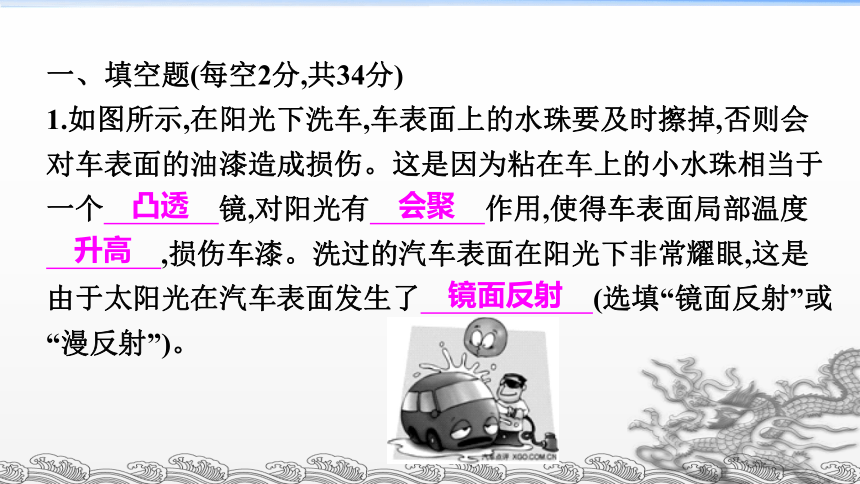

一、填空题(每空2分,共34分)
1.如图所示,在阳光下洗车,车表面上的水珠要及时擦掉,否则会对车表面的油漆造成损伤。这是因为粘在车上的小水珠相当于一个　
　镜,对阳光有　
　作用,使得车表面局部温度
　
　,损伤车漆。洗过的汽车表面在阳光下非常耀眼,这是由于太阳光在汽车表面发生了　
　(选填“镜面反射”或“漫反射”)。?
　镜面反射　
　升高　
　会聚　
　凸透　

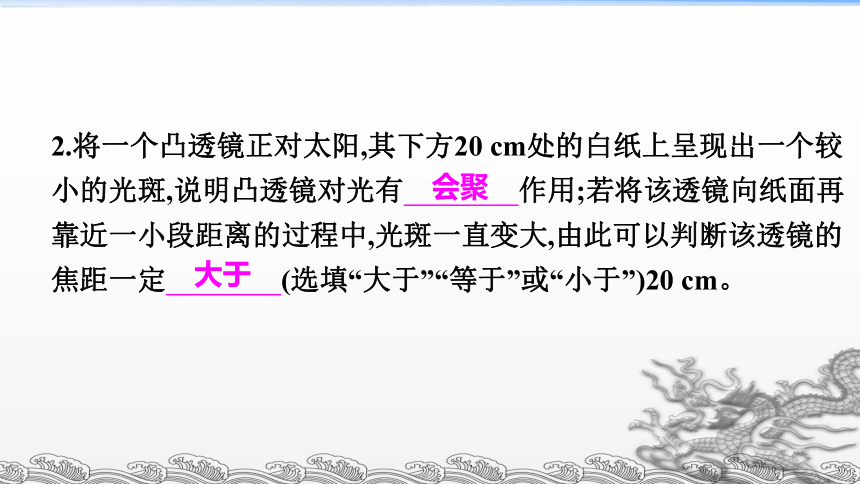

2.将一个凸透镜正对太阳,其下方20
cm处的白纸上呈现出一个较小的光斑,说明凸透镜对光有　
　作用;若将该透镜向纸面再靠近一小段距离的过程中,光斑一直变大,由此可以判断该透镜的焦距一定　
　(选填“大于”“等于”或“小于”)20
cm。?
　大于　
　会聚　

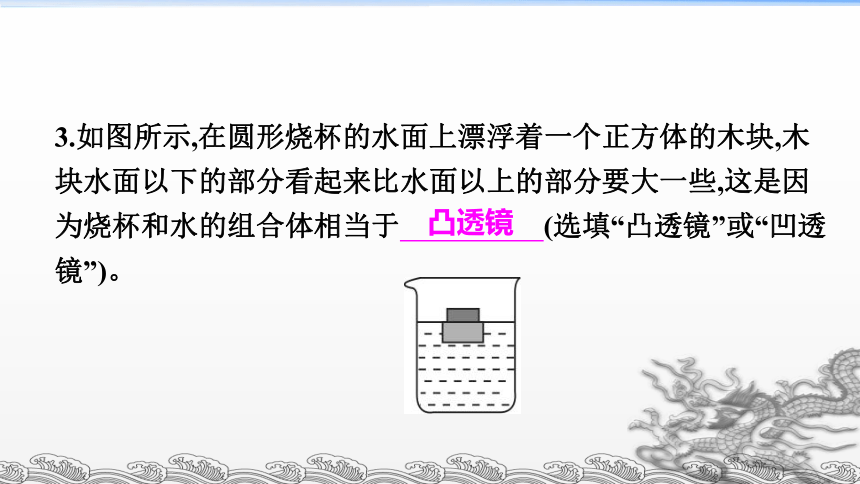

3.如图所示,在圆形烧杯的水面上漂浮着一个正方体的木块,木块水面以下的部分看起来比水面以上的部分要大一些,这是因为烧杯和水的组合体相当于　
　(选填“凸透镜”或“凹透镜”)。?
　凸透镜　

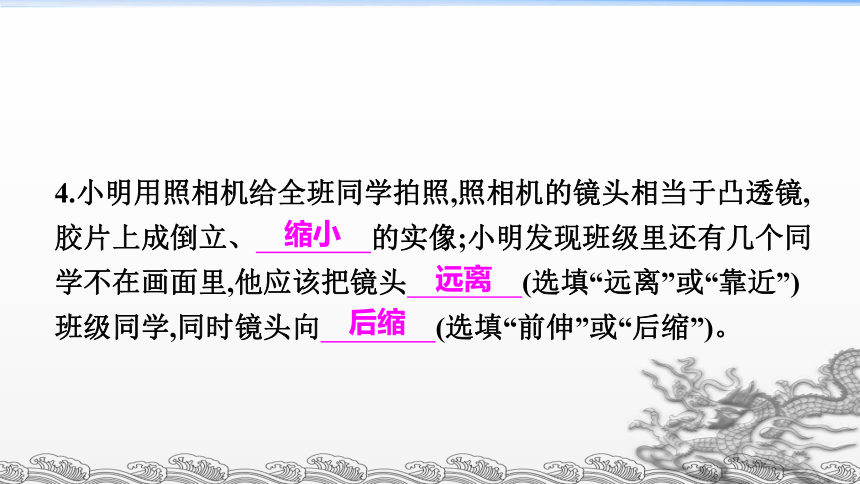

4.小明用照相机给全班同学拍照,照相机的镜头相当于凸透镜,胶片上成倒立、　
　的实像;小明发现班级里还有几个同学不在画面里,他应该把镜头　
　(选填“远离”或“靠近”)班级同学,同时镜头向　
　(选填“前伸”或“后缩”)。?
　后缩　
　远离　
　缩小　

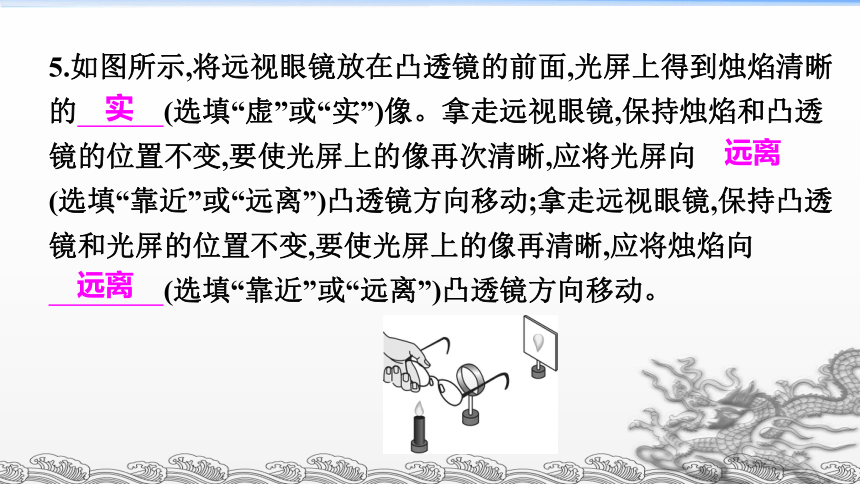

5.如图所示,将远视眼镜放在凸透镜的前面,光屏上得到烛焰清晰的　
　(选填“虚”或“实”)像。拿走远视眼镜,保持烛焰和凸透镜的位置不变,要使光屏上的像再次清晰,应将光屏向　
　(选填“靠近”或“远离”)凸透镜方向移动;拿走远视眼镜,保持凸透镜和光屏的位置不变,要使光屏上的像再清晰,应将烛焰向
　
　(选填“靠近”或“远离”)凸透镜方向移动。?
　远离　
　远离　
　实　

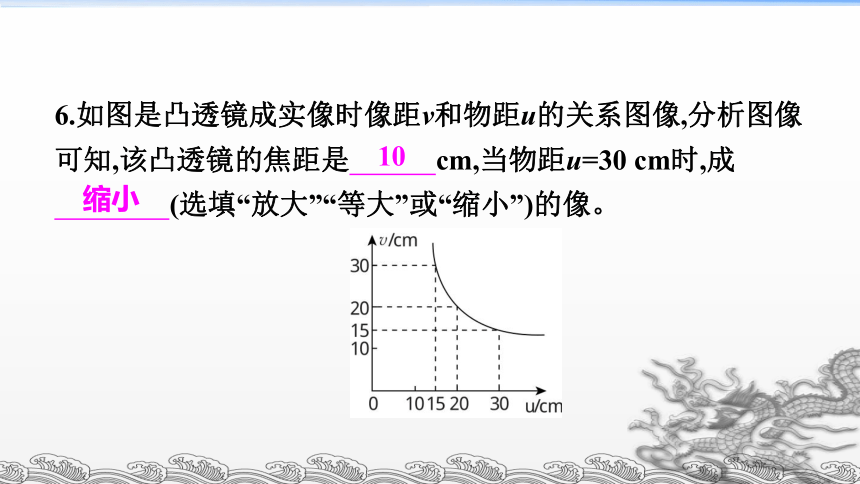

6.如图是凸透镜成实像时像距v和物距u的关系图像,分析图像可知,该凸透镜的焦距是　
　cm,当物距u=30
cm时,成
　
　(选填“放大”“等大”或“缩小”)的像。?
　缩小　
　10　

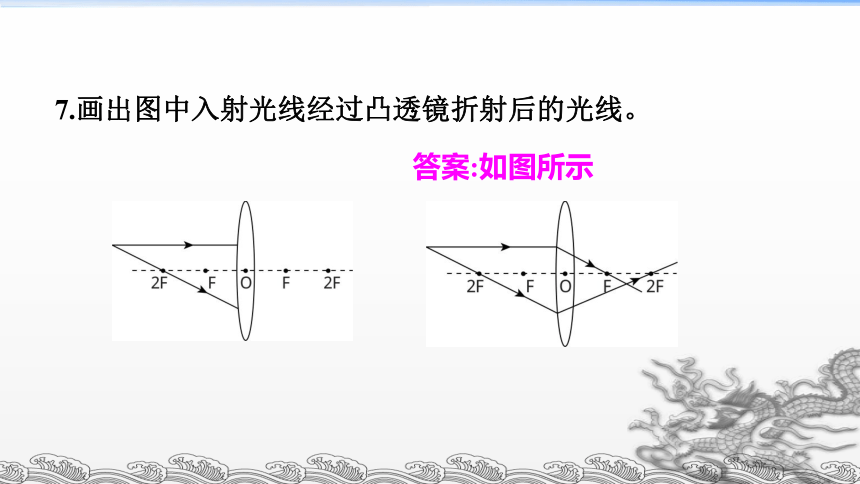

7.画出图中入射光线经过凸透镜折射后的光线。
答案:如图所示

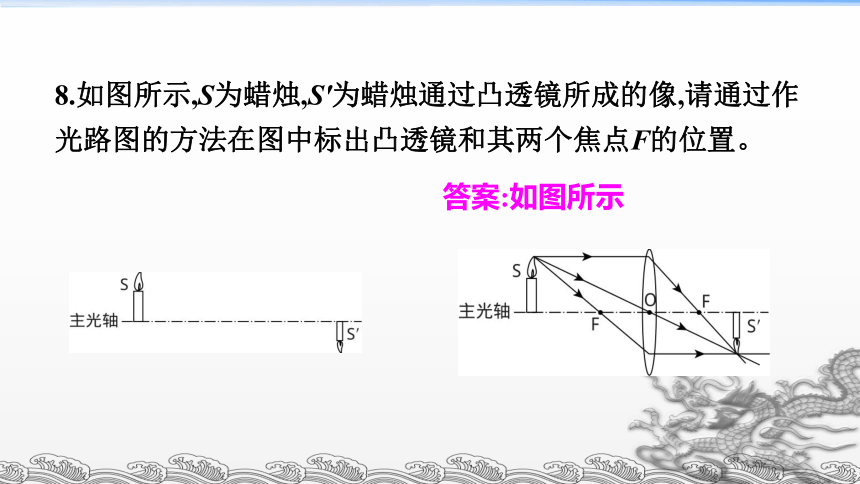

8.如图所示,S为蜡烛,S'为蜡烛通过凸透镜所成的像,请通过作光路图的方法在图中标出凸透镜和其两个焦点F的位置。
答案:如图所示
A.凸透镜对光有会聚作用
B.凸透镜都有两个实焦点
C.乙透镜的折光本领更强
D.平行光经过凸透镜后,都能会聚于一点
二、选择题(每小题2分,共16分)
9.如图所示,甲、乙两个凸透镜的焦距分别是3
cm和5
cm,下列说法不正确的是(
)
C
A.放大镜
B.照相机
C.幻灯机
D.投影仪
?
10.如图所示,很多汽车车主都在车上安装了行车记录仪,它能用摄像头将行车过程中发生的事情记录下来。下列仪器成像特点与其相同的是(
)
B
A.可以看作两块凹面镜
B.可以看作一块凸透镜
C.对图示光束具有发散作用
D.对图示光束具有会聚作用
11.截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体(
)
C
12.如果有同学近视了,必须到专业眼镜店配近视眼镜,关于配戴了近视眼镜能正常阅读的同学,下列说法正确的是(
)
A.该同学的眼睛不再是近视眼了
B.戴上近视眼镜后在视网膜上成的像是虚像
C.戴上近视眼镜后像仍然成在视网膜的前方
D.近视眼镜对光有发散作用
D
13.小莉在看书时总把书放得很近,而她外公看报纸时却把报纸放得很远,小莉和外公应分别戴什么样的眼镜矫正视力(
)
A.都是凸透镜
B.都是凹透镜
C.凸透镜和凹透镜
D.凹透镜和凸透镜
D
14.在研究凸透镜成像实验中,小明得到一组数据:物体距透镜30
cm,在距物体36
cm的光屏上得到一个清晰的像。你认为下列结论中,正确的是(
)
A.此凸透镜的焦距可能为5
cm
B.此像可能是放大的
C.此像可能是正立的
D.此次成像规律可应用于解释投影仪的成像原理
A
15.实验室备有甲、乙、丙三个凸透镜,实验小组分别用这三个凸透镜探究凸透镜成像的规律,成像时,光屏到透镜的距离都为12
cm,已知甲、乙、丙三个透镜分别成缩小的实像、等大的实像、放大的实像,则这三个透镜的焦距f甲、f乙、f丙的大小关系为(
)
A.f甲>f乙>f丙
B.f乙>f丙>f甲
C.f乙>f甲>f丙
D.f丙>f乙>f甲
A
A.不管该人走近还是走远,所成的像都是正立、缩小的实像
B.如果该人远离镜头,镜头的焦点可能变至a点
C.如果该人靠近镜头,镜头的焦点可能变至b点
D.如果该人靠近镜头,镜头的焦点可能变至c点
16.城市的很多街口都安装了360°高清晰摄像头,由公安局实施24小时监控,来保护人民的安全,摄像机的像距几乎不变,但镜头的功能类似于人眼睛的晶状体,焦距可以调节,如图所示,某人在成像板上已经成清晰的像,此时镜头的焦点在F处,在监控此人的过程中(该人在成像板上的像保持清晰),下列说法正确的是
(
)
C
三、实验题(每空2分,共8分)
17.[河南中考]小明和小亮用如图所示的装置探究凸透镜成像的规律。
(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度,目的是
　
　;?
(2)如图所示,光屏上呈现一个清晰的像,保持凸透镜位置不变,将蜡烛向左移动一段距离,要再次在光屏上得到清晰的像,应将光屏向　
　移动,像的大小将变　
　;?
(3)小亮认为:凸透镜成实像时,不但像与物上下是颠倒的,而且左右也是相反的。请你设计一种简单的方法验证小亮的观点:
　
　。?
　将蜡烛换成字母“F”的LED灯　
　小　
　左　
　确保蜡烛火焰的像成在光屏的中央　
