第11章 专题训练 杠杆作图 2021-2022学年苏科版九年级物理上册 word版有答案

第11章
专题训练
杠杆作图

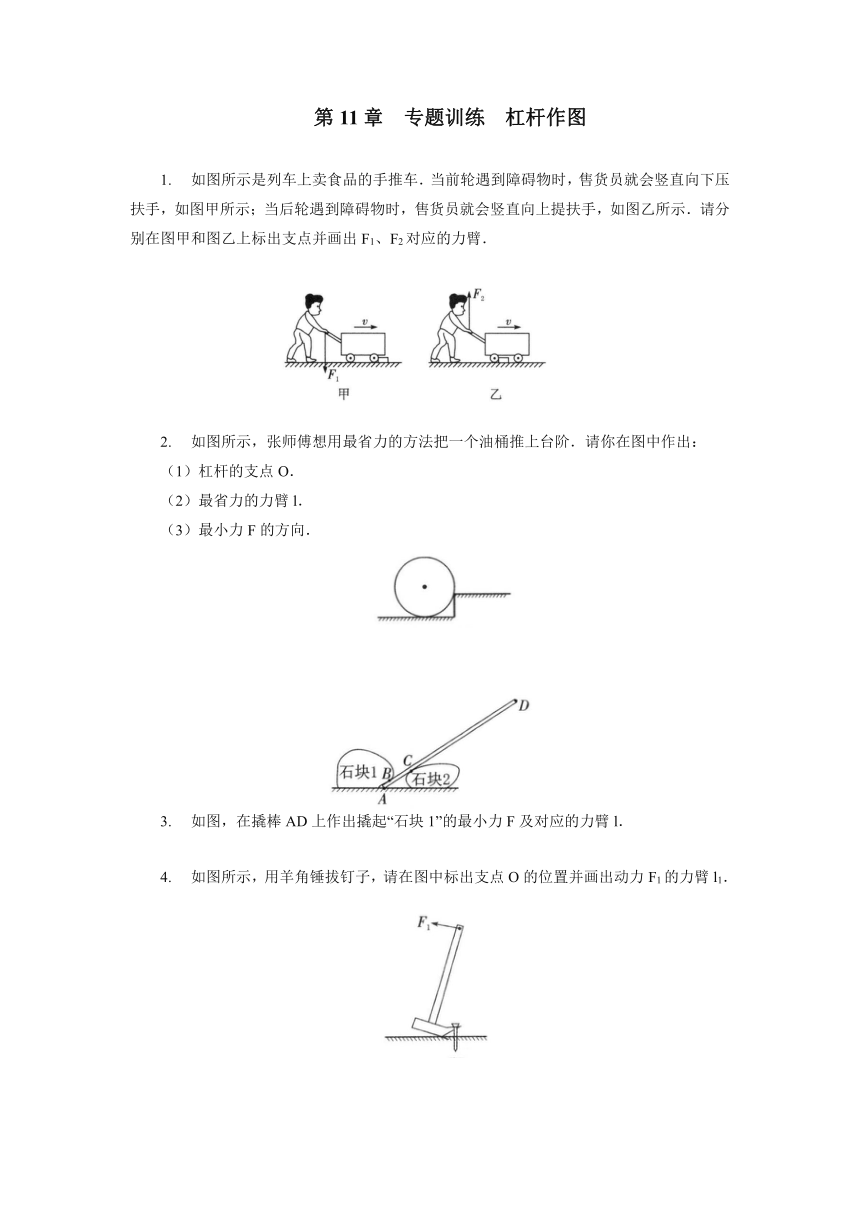

如图所示是列车上卖食品的手推车．当前轮遇到障碍物时，售货员就会竖直向下压扶手，如图甲所示；当后轮遇到障碍物时，售货员就会竖直向上提扶手，如图乙所示．请分别在图甲和图乙上标出支点并画出F1、F2对应的力臂．
如图所示，张师傅想用最省力的方法把一个油桶推上台阶．请你在图中作出：
（1）杠杆的支点O．
（2）最省力的力臂l．
（3）最小力F的方向．
如图，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂l．
如图所示，用羊角锤拔钉子，请在图中标出支点O的位置并画出动力F1的力臂l1．

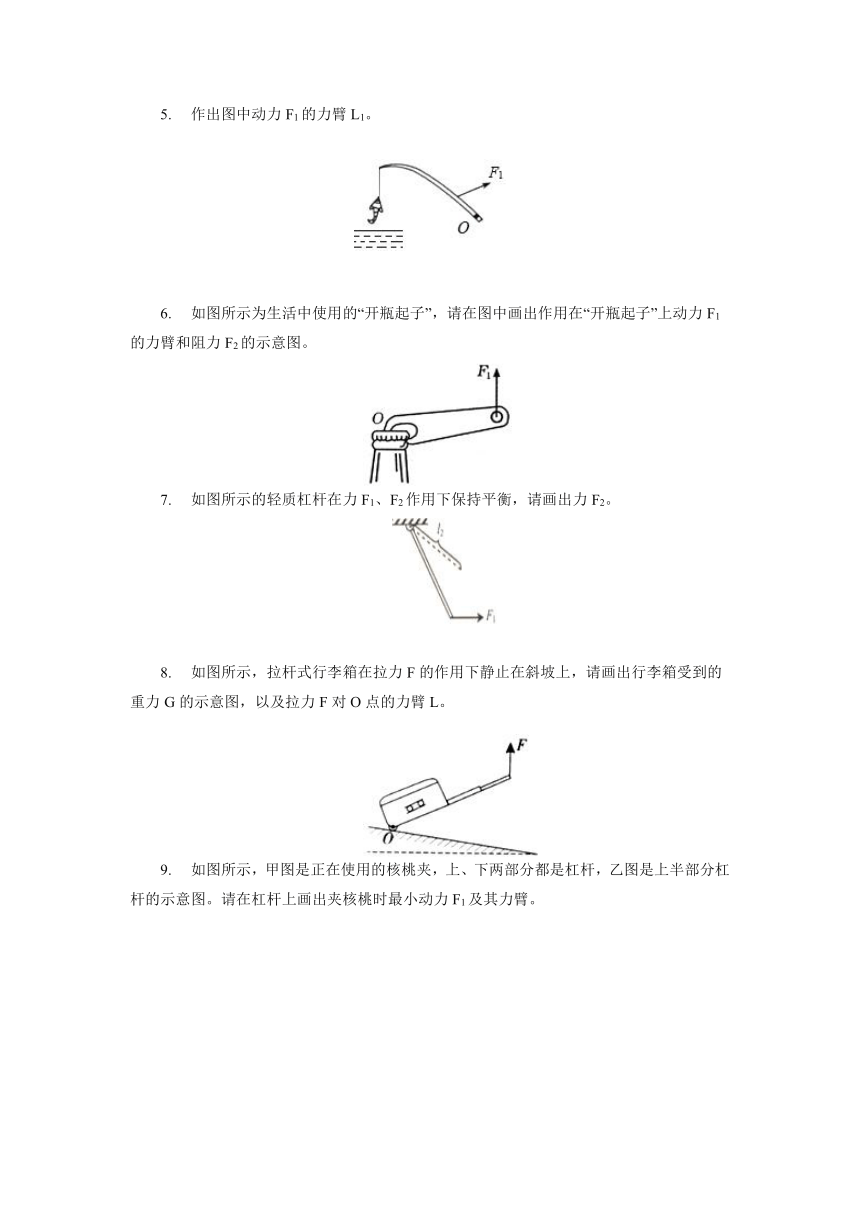

作出图中动力F1的力臂L1。
如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。
如图所示的轻质杠杆在力F1、F2作用下保持平衡，请画出力F2。
如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

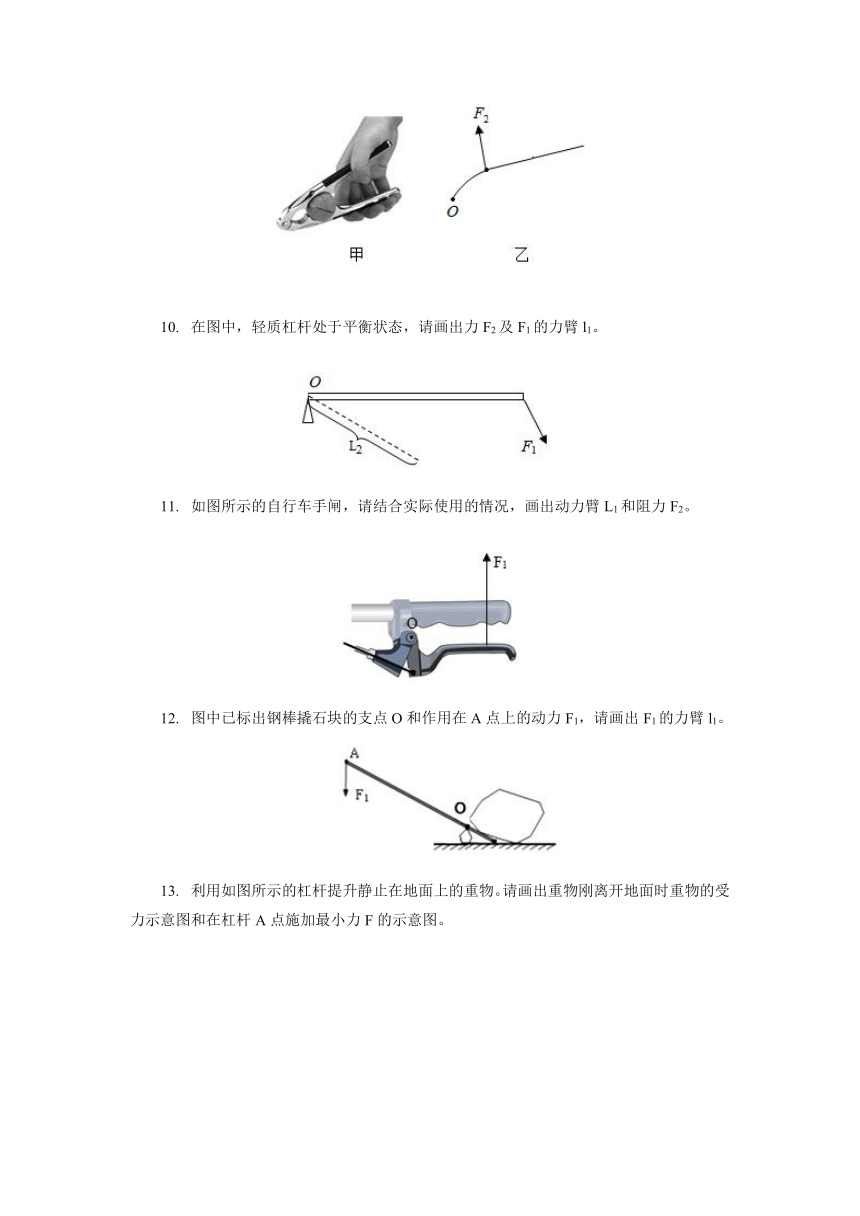

如图所示，甲图是正在使用的核桃夹，上、下两部分都是杠杆，乙图是上半部分杠杆的示意图。请在杠杆上画出夹核桃时最小动力F1及其力臂。
在图中，轻质杠杆处于平衡状态，请画出力F2及F1的力臂l1。
如图所示的自行车手闸，请结合实际使用的情况，画出动力臂L1和阻力F2。
图中已标出钢棒撬石块的支点O和作用在A点上的动力F1，请画出F1的力臂l1。

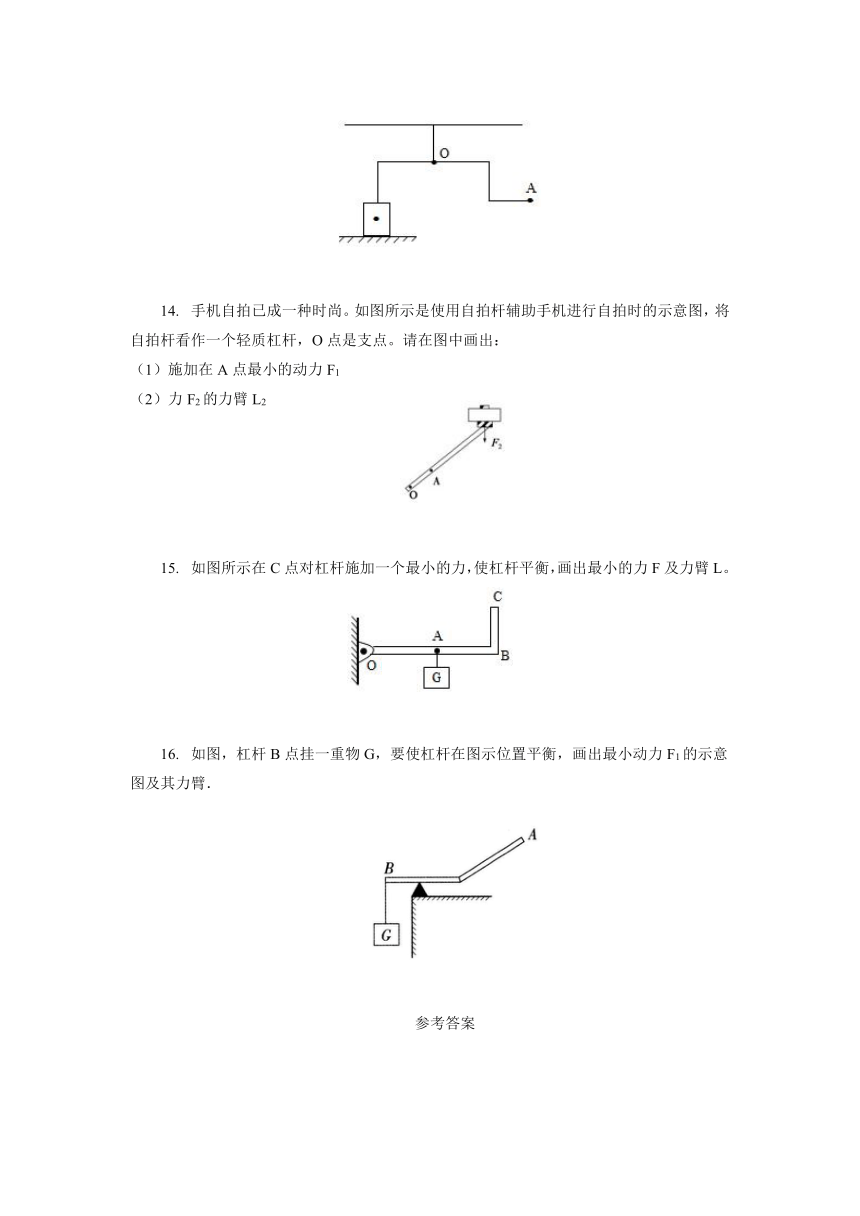

利用如图所示的杠杆提升静止在地面上的重物。请画出重物刚离开地面时重物的受力示意图和在杠杆A点施加最小力F的示意图。
手机自拍已成一种时尚。如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。请在图中画出：
（1）施加在A点最小的动力F1
（2）力F2的力臂L2
如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F及力臂L。
如图，杠杆B点挂一重物G，要使杠杆在图示位置平衡，画出最小动力F1的示意图及其力臂．
参考答案
1.???????
2.???????
3.???????
4.
5.解：已知支点为O，从点O作力F1作用线的垂线段，即为F1的力臂L1，如图所示：
6.解：（1）首先在F1的方向上作出力F1的作用线，然后从支点O向F1的作用线作垂线，垂线段的长度即为动力臂L1。
（2）F1使起子沿逆时针转动，而瓶盖对起子的力阻碍了起子的转动，所以阻力F2的方向竖直向下，如下图所示：
7.解：由图可知，F1使杠杆逆时针转动，则F2应使杠杆顺时针转动，过力臂L2的末端作垂直于力臂L2向下的作用力即阻力F2，作用点在杠杆上。如图所示：
8.解：
重力的方向竖直向下，从行李箱的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示；
反向延长力F画出力的作用线，然后从支点O向力F的作用线作垂线段，垂线段就是力F的力臂L，如图所示：
9.解：由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，设离支点最远的点为A，因此OA作为动力臂最长，由图知，使用上半部分杠杆时动力的方向应该向下，从A点作垂直于OA向下的力即可，如下图所示：
10.解：过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂l2的末端作垂直于L2的作用线，与杠杆的交点A为F2的作用点，F2的方向向上，在线段末端标出箭头，标出阻力F2．如下图所示：
11.解：（1）O为支点，从支点O作力F1作用线垂线，即为动力臂L1；
（2）阻力F2的方向沿刹车绳向左，作用点在A点，沿力的方向作有向线段，可作出阻力F2的示意图，如图所示：
12.解：过支点O作动力F1作用线的垂线段，即动力臂L1，如图所示：
13.解：重物刚离开地面时，重物在竖直方向上受重力和拉力的作用，二力的作用点可均画在重心处，从物体的重心分别作竖直向下的重力G和竖直向上的拉力F′；
拉起物体的力作用在A点，O为支点，连接OA即为最长的动力臂，根据杠杆的平衡条件，此时所用的动力最小；过A点作垂直于OA向下的力F即可，如图所示：
14.解：当AO之间的连线作为力臂时，力臂是最大的，此时的动力最小；力F2是由重力产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图所示：
。
故答案为：如上图。
15.解：根据杠杆平衡条件，要想动力最小，动力臂就要最大，因为支点是O点，当力作用在C点时，动力臂为OC时动力臂最长。要使杠杆平衡，其方向应该向上，所以过点C作垂直于OC的有向线段，即为最小力的示意图，如图所示：
16.
