第十一章 电路及其应用单元测试题
姓名：__________ 班级：__________考号：__________

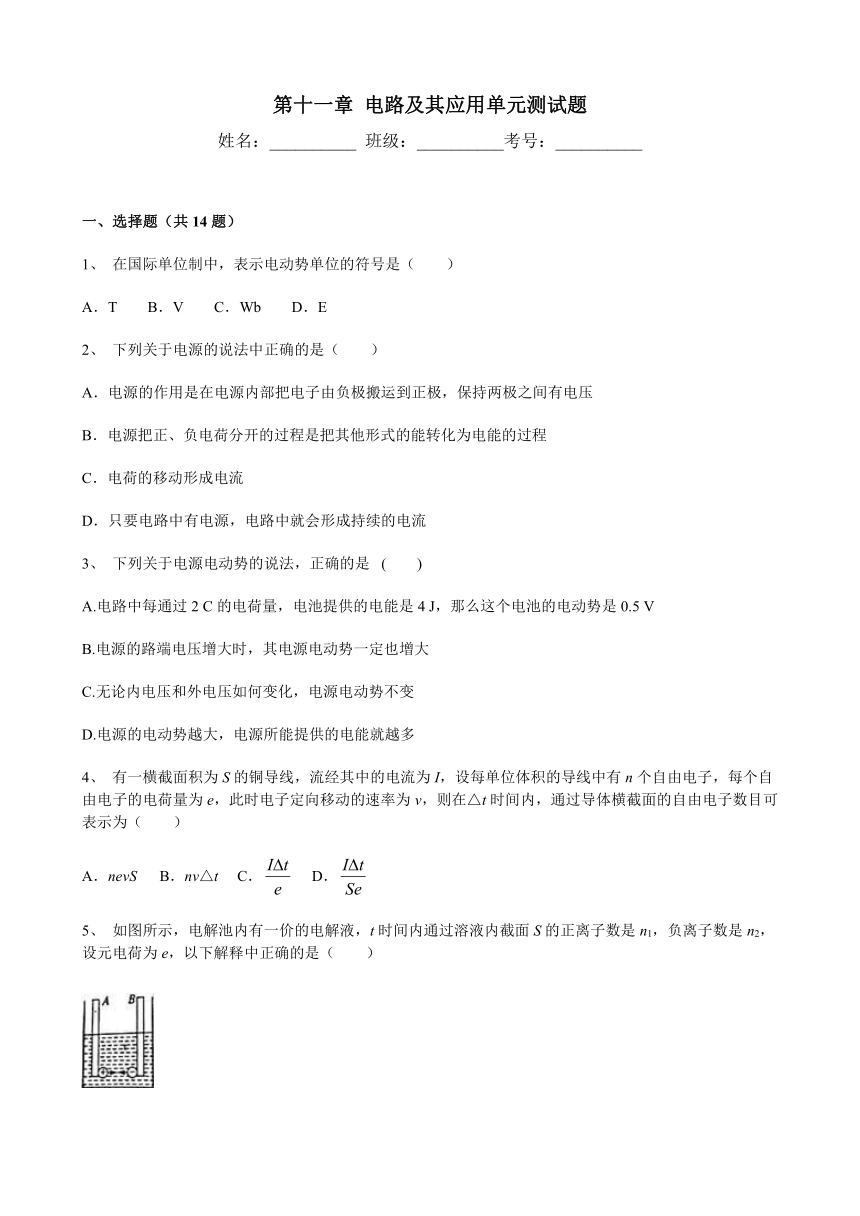

一、选择题（共14题）
1、 在国际单位制中，表示电动势单位的符号是（　　）
A．T?? B．V?? C．Wb?? D．E
2、 下列关于电源的说法中正确的是（　　）
A．电源的作用是在电源内部把电子由负极搬运到正极，保持两极之间有电压
B．电源把正、负电荷分开的过程是把其他形式的能转化为电能的过程
C．电荷的移动形成电流
D．只要电路中有电源，电路中就会形成持续的电流
3、 下列关于电源电动势的说法，正确的是? (　　)
A.电路中每通过2 C的电荷量，电池提供的电能是4 J，那么这个电池的电动势是0.5 V
B.电源的路端电压增大时，其电源电动势一定也增大
C.无论内电压和外电压如何变化，电源电动势不变
D.电源的电动势越大，电源所能提供的电能就越多
4、 有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，每个自由电子的电荷量为e，此时电子定向移动的速率为v，则在△t时间内，通过导体横截面的自由电子数目可表示为（　　）
A．nevS B．nv△t??? C．??? D．

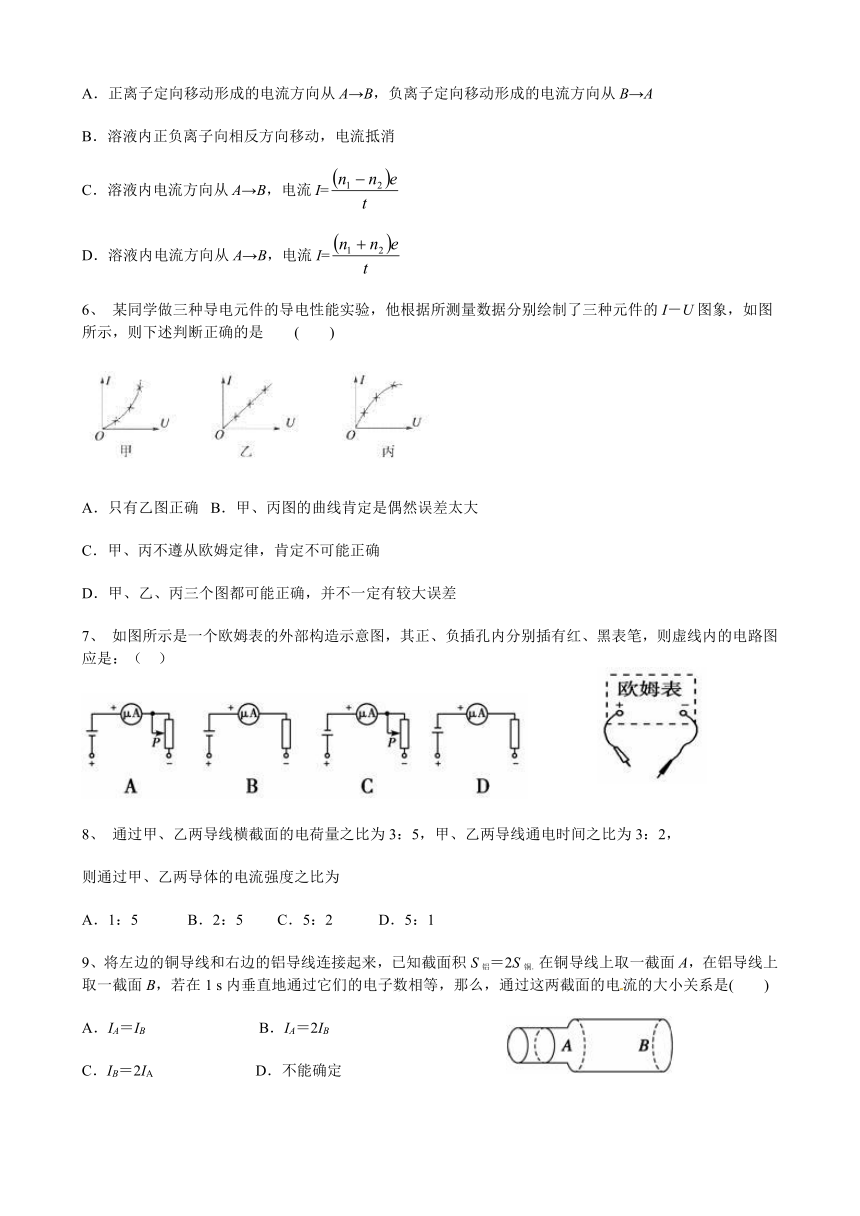

5、 如图所示，电解池内有一价的电解液，t时间内通过溶液内截面S的正离子数是n1，负离子数是n2，设元电荷为e，以下解释中正确的是（　　）
A．正离子定向移动形成的电流方向从A→B，负离子定向移动形成的电流方向从B→A
B．溶液内正负离子向相反方向移动，电流抵消
C．溶液内电流方向从A→B，电流I=
D．溶液内电流方向从A→B，电流I=
6、 某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是?????? (　　)
A．只有乙图正确? B．甲、丙图的曲线肯定是偶然误差太大
C．甲、丙不遵从欧姆定律，肯定不可能正确
D．甲、乙、丙三个图都可能正确，并不一定有较大误差
7、 如图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是：（? ?）

8、 通过甲、乙两导线横截面的电荷量之比为3：5，甲、乙两导线通电时间之比为3：2，
则通过甲、乙两导体的电流强度之比为 ??
A．1：5?? ??????? B．2：5 ????? C．5：2??? ????? D．5：1
9、将左边的铜导线和右边的铝导线连接起来，已知截面积S铝＝2S铜．在铜导线上取一截面A，在铝导线上取一截面B，若在1 s内垂直地通过它们的电子数相等，那么，通过这两截面的电流的大小关系是(　　)
A．IA＝IB　　　　　　　 B．IA＝2IB
C．IB＝2IA? ???? ??D．不能确定

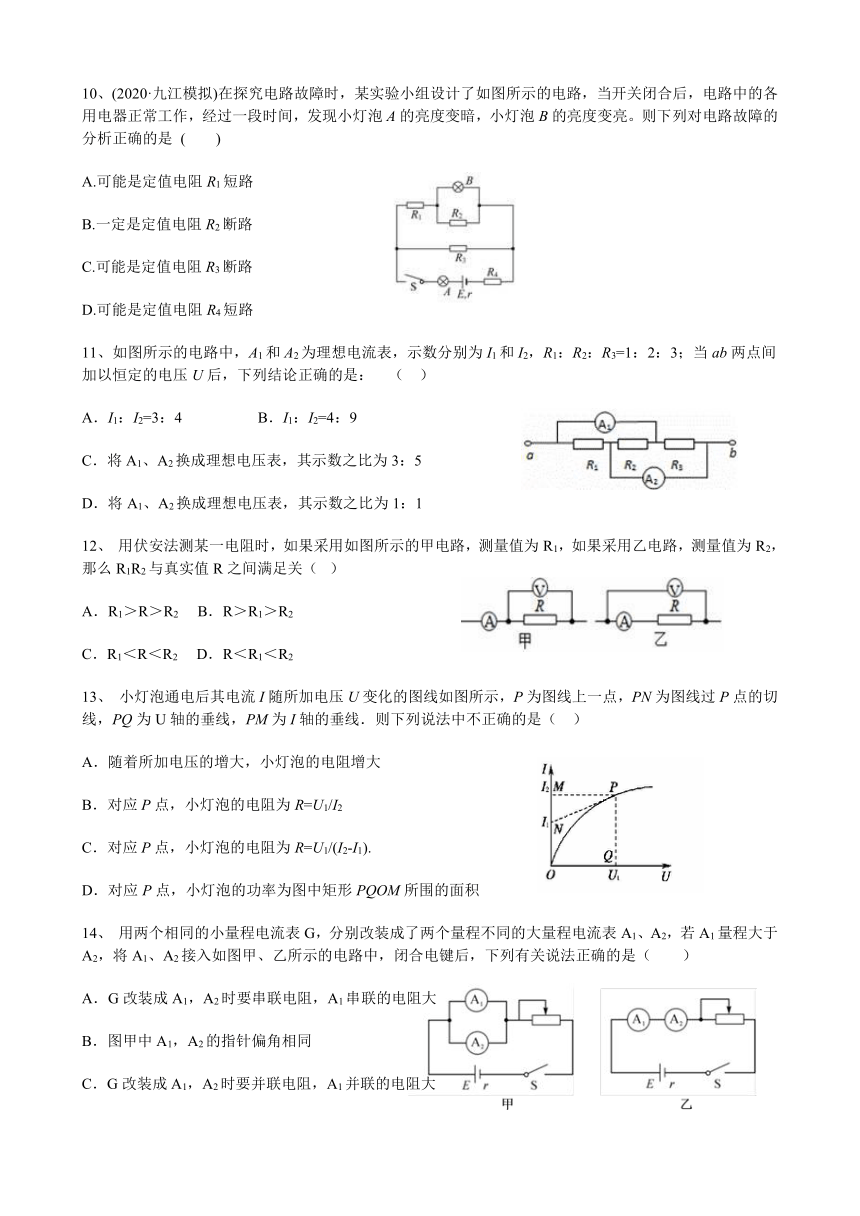

10、(2020·九江模拟)在探究电路故障时，某实验小组设计了如图所示的电路，当开关闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A的亮度变暗，小灯泡B的亮度变亮。则下列对电路故障的分析正确的是 (　　)
A.可能是定值电阻R1短路
B.一定是定值电阻R2断路
C.可能是定值电阻R3断路
D.可能是定值电阻R4短路
11、如图所示的电路中，A1和A2为理想电流表，示数分别为I1和I2，R1：R2：R3=1：2：3；当ab两点间加以恒定的电压U后，下列结论正确的是：?? （?? ）
A．I1：I2=3：4 B．I1：I2=4：9
C．将A1、A2换成理想电压表，其示数之比为3：5
D．将A1、A2换成理想电压表，其示数之比为1：1
12、 用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1R2与真实值R之间满足关（? ）
A．R1＞R＞R2??? B．R＞R1＞R2???
C．R1＜R＜R2??? D．R＜R1＜R2
13、 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中不正确的是（?? ）
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R=U1/I2
C．对应P点，小灯泡的电阻为R=U1/(I2-I1).
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
14、 用两个相同的小量程电流表G，分别改装成了两个量程不同的大量程电流表A1、A2，若A1量程大于A2，将A1、A2接入如图甲、乙所示的电路中，闭合电键后，下列有关说法正确的是（　　）
A．G改装成A1，A2时要串联电阻，A1串联的电阻大
B．图甲中A1，A2的指针偏角相同
C．G改装成A1，A2时要并联电阻，A1并联的电阻大
D．图乙中A1，A2的示数相同

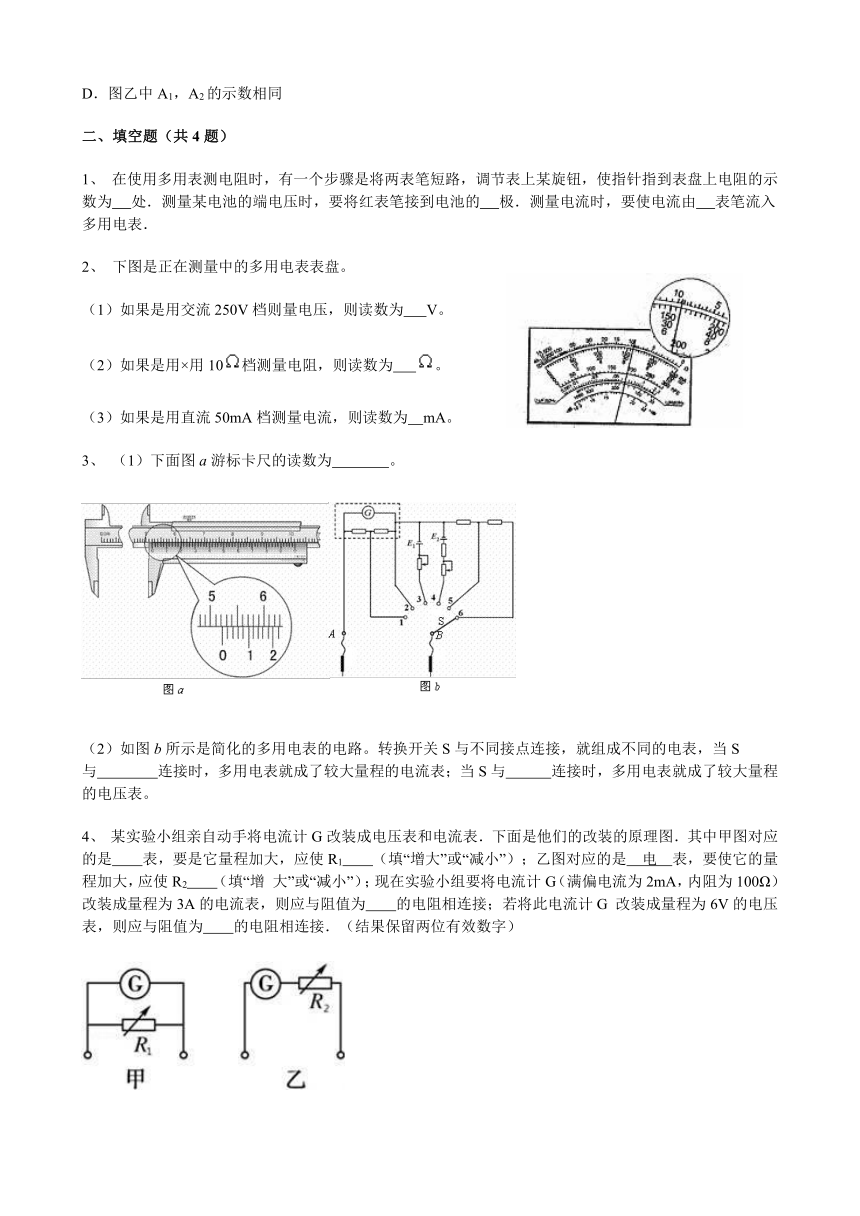

二、填空题（共4题）
1、 在使用多用表测电阻时，有一个步骤是将两表笔短路，调节表上某旋钮，使指针指到表盘上电阻的示数为??? 处．测量某电池的端电压时，要将红表笔接到电池的??? 极．测量电流时，要使电流由??? 表笔流入多用电表．
2、 下图是正在测量中的多用电表表盘。
（1）如果是用交流250V档则量电压，则读数为???? V。
（2）如果是用×用10档测量电阻，则读数为???? 。
（3）如果是用直流50mA档测量电流，则读数为?? mA。
3、 （1）下面图a游标卡尺的读数为?? ??? 。
?
（2）如图b所示是简化的多用电表的电路。转换开关S与不同接点连接，就组成不同的电表，当S与?? ?? 连接时，多用电表就成了较大量程的电流表；当S与?? ?? 连接时，多用电表就成了较大量程的电压表。
4、 某实验小组亲自动手将电流计G改装成电压表和电流表．下面是他们的改装的原理图．其中甲图对应的是　　表，要是它量程加大，应使R1　　（填“增大”或“减小”）；乙图对应的是　电　表，要使它的量程加大，应使R2　　（填“增 大”或“减小”）；现在实验小组要将电流计G（满偏电流为2mA，内阻为100Ω）改装成量程为3A的电流表，则应与阻值为　　的电阻相连接；若将此电流计G 改装成量程为6V的电压表，则应与阻值为　　的电阻相连接．（结果保留两位有效数字）
三、计算题（共2题）
1、 如图甲所示为一测量电解液电阻率的玻璃容器，P、Q为电极，设a＝1 m，b＝0.2 m，c＝0.1 m，当里面注满某电解液，且P、Q加上电压后，其U－I图线如图乙所示，该电解液每个载流子的电量q=1×10－17c，单位体积自由载流子数n=2×1025/m3，当U＝10 V时，求：
（1）电解液的电阻率ρ．
（2）自由载流子定向移动的平均速率.
2、 如图所示，电源电动势E＝6V，电源内阻不计．定值电阻R1=2.4kΩ、R2=4.8kΩ.
⑴ 若在ab之间接一个C=100μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电量；
⑵ 若在ab之间接一个内阻RV = 4.8kΩ的电压表，求电压表的示数．
============参考答案============
一、选择题
1、 解：根据闭合电路欧姆定律可知，电动势等于电路的内电压和外电压的和，所以电动势的单位和电压的单位是一样的，都为伏特，即V，所以B正确．
故选B．
　
2、 解：A、电源能把内部的正电荷从负极移到正极，从而保持两极间的稳定的电势差；故A错误；
B、电源把正、负电荷分开的过程是把其他形式的能转化为电能的过程；故B正确；
C、电荷的“定向”移动形成电流；故C错误；
D、只有有电源和用电器组成闭合回路才能形成电流；故D错误；
故选：B．
3、 C
4、 C
5、 D．
6、 D
7、 A.
【解析】要求内部电阻可调，所以B、D错误；其次，内部电源的负极要和正极相连，所以选A.
8、 B
9、 A
解析　这个题目中有很多干扰项，例如两个截面的面积不相等，导线的组成材料不同等等．但关键是通过两截面的电子数在单位时间内相等，根据I＝可知电流强度相等．
10、 C
【解析】由于小灯泡A串联于干路中，且故障发生后小灯泡A变暗，可知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，故A、D错误；若R2断路，则R1和小灯泡B所在支路的电压增大，而R2的断路又使小灯泡B分得的电压增大，故小灯泡B变亮；若R3断路，必引起与之并联的支路(即R1所在支路)中电流增大，小灯泡B分得的电流也变大，小灯泡B变亮，故选项B错误、选项C正确。
11、 C
12、 C
13、 【答案】C
【解析】A、由图象可知，通过灯泡的电流随两端电压的增大而增大，且△U＞△I，因为电阻是指对电流的阻碍作用，所以随着所加电压的增大，小灯泡的电阻增大，否则△U和△I的变化倍数相等，故A正确；
BC、由图象，P点对应的电压为U1，电流为I2，则灯泡的电阻，故B正确C错误；
D、因P=UI，所以图象中矩形PQOM所围的面积为对应P点小灯泡的实际功率，故D正确。
故选C。
14、 BD
【详解】
AC．设表头的满偏电流为Ig，内阻为Rg，利用并联分流的原理改装成电流表，若并联的分流电阻的阻值为R，则改装成的电流表的量程为
量程越大，并联的分流电阻越小，由于A1量程大于A2，因此A1并联的电阻小，A、C错误；
B．图甲中，由于A1、A2并联，因此小量程电流表G的电压相等，流过小量程电流表G的电流相等，A1、A2的指针偏角相同，B正确；
D．图乙中，由于A1、A2串联，因此，流过A1、A2的电流相等，因此，A1、A2的示数相同，D正确。
故选BD。
二、填空题
1、 0欧姆、? 正、 红
2、 （1）160或1.60×102V（2）91―95（3）32.0mA
3、 （1）?? 5.212cm?? ??（2）?? 1?? 、?? 6???
4、 把电流表改装成电压表．
【分析】甲图为G表头并联一分流电阻改装成一电流表，分流电阻越小，分流越大，量程越大．
图乙为G表头串联一分压电阻改装成一电压表，分压电阻越大，分压越大，量程越大．
根据串并联电路特点与欧姆定律求出电阻阻值．
【解答】解：甲图为安培表，R1起分流作用，要使量程增加，需增加R1的分流，即减小R1的电阻．
乙图为伏特表，R2起分压作用，要使量程增加，需增加R2的分压，即增加R2的电阻．
把电流计改装成3A的电流表，并联电阻阻值为：R=≈0.0667Ω，
把电流计改装成6V的电压表，需要串联电阻阻值为：R=﹣100=2.9×103Ω；
故答案为：电流表，减小，电压表，增大，0.067Ω，2.9×103Ω．
　
三、计算题
1、 （1）由图象可知，当U=10V时，I=5×10-3A
电解液的电阻
由可得=20
（2）由得
2、
