14.3欧姆定律同步测试2021—2022学年苏科版九年级物理上册（word版含答案）

118872001144270014.3 欧姆定律
一、单选题（本大题共10小题，共20.0分）
由欧姆定律公式变形得，对此，下列说法中正确的是? （??? ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 当电压为0时，电阻也为0
C. 导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
下列图中能正确反映某导体的电阻与通过其电流的关系的是（不考虑温度对导体电阻的影响）（）
A. B. C. D.
在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是（）
A. 均使电阻R两端的电压成倍数变化
B. 均使电阻R两端的电压保持不变
C. 前次使电阻R两端电压成倍数变化，后次使电阻R两端电压保持不变
D. 前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化
关于欧姆定律，下列说法中正确的是（　　）
A. 通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B. 当电压一定时，导体的电阻跟通过该导体的电流成反比
C. 当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
D. 当电阻一定时，通过导体的电流跟它两端的电压成正比
电源两端仅接一个10Ω的电阻时，电流为2 A，再串联一个未知电阻时，电流为0.5 A，则未知电阻的大小为（）
A. B. C. D.

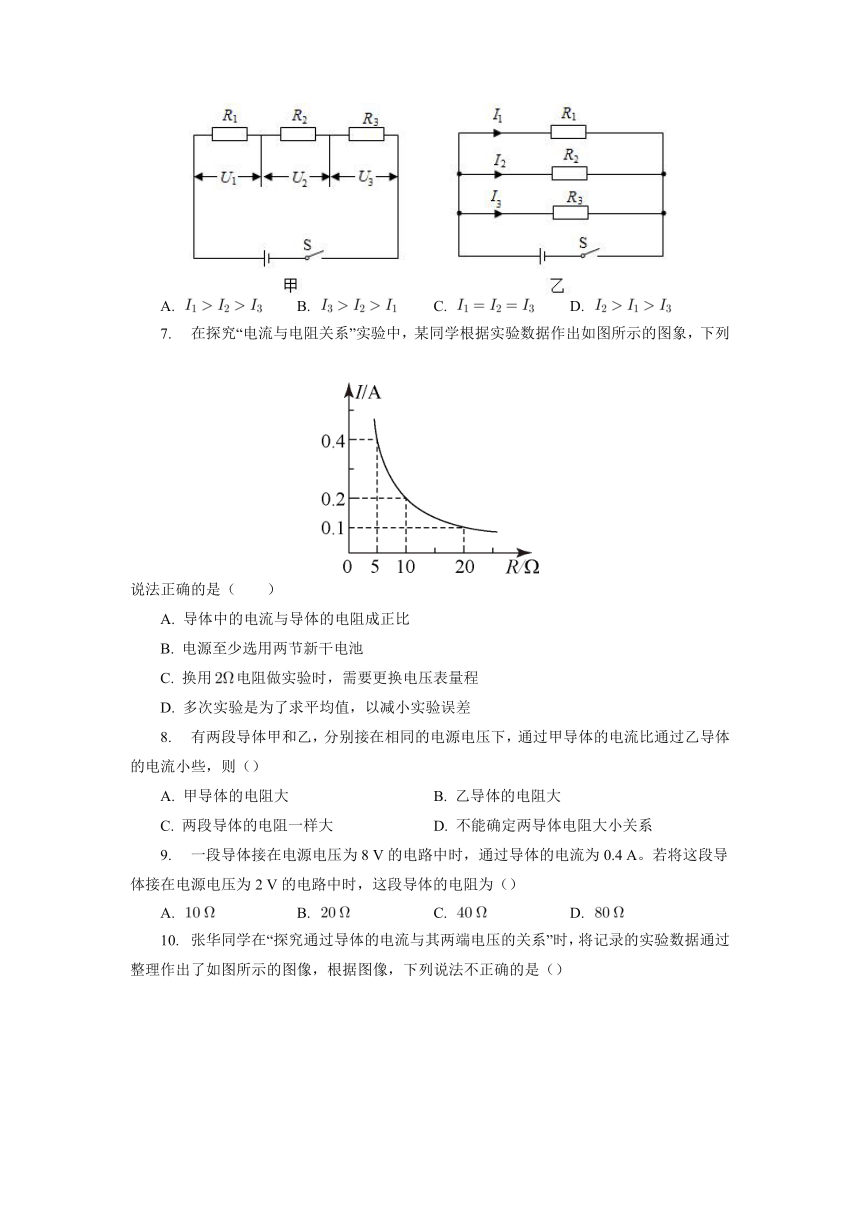

R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（　　）
center0A. B. C. D.
在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　）
center0A. 导体中的电流与导体的电阻成正比
B. 电源至少选用两节新干电池
C. 换用电阻做实验时，需要更换电压表量程
D. 多次实验是为了求平均值，以减小实验误差
有两段导体甲和乙，分别接在相同的电源电压下，通过甲导体的电流比通过乙导体的电流小些，则（）
A. 甲导体的电阻大 B. 乙导体的电阻大
C. 两段导体的电阻一样大 D. 不能确定两导体电阻大小关系
一段导体接在电源电压为8 V的电路中时，通过导体的电流为0.4 A。若将这段导体接在电源电压为2 V的电路中时，这段导体的电阻为（）
A. B. C. D.

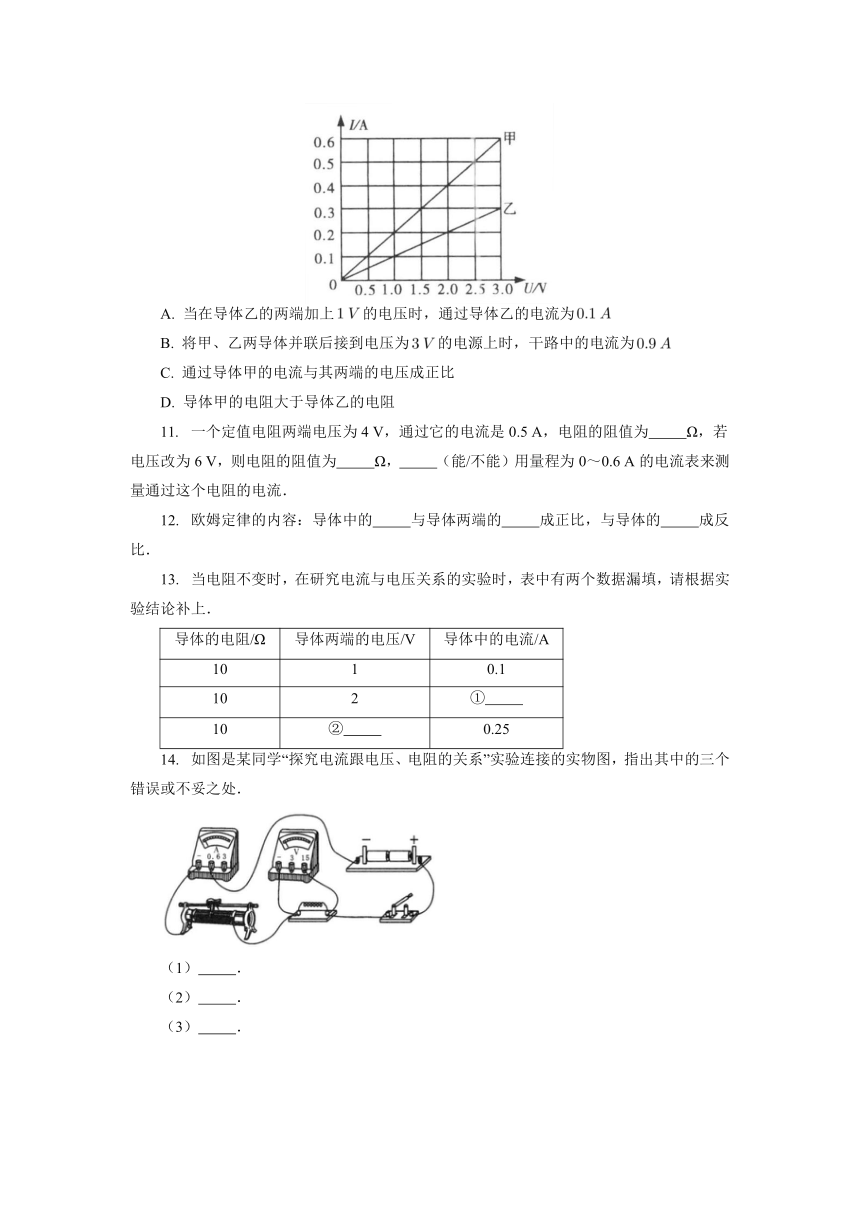

张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法不正确的是（）
center0A. 当在导体乙的两端加上的电压时，通过导体乙的电流为
B. 将甲、乙两导体并联后接到电压为的电源上时，干路中的电流为
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
一个定值电阻两端电压为4 V，通过它的电流是0.5 A，电阻的阻值为??????????Ω，若电压改为6 V，则电阻的阻值为??????????Ω，??????????（能/不能）用量程为0～0.6 A的电流表来测量通过这个电阻的电流．
欧姆定律的内容：导体中的??????????与导体两端的??????????成正比，与导体的??????????成反比．
当电阻不变时，在研究电流与电压关系的实验时，表中有两个数据漏填，请根据实验结论补上．
导体的电阻/Ω
导体两端的电压/V
导体中的电流/A
10
1
0.1
10
2
①??????????
10
②??????????
0.25
如图是某同学“探究电流跟电压、电阻的关系”实验连接的实物图，指出其中的三个错误或不妥之处．
（1）??????????．
（2）??????????．
（3）??????????．

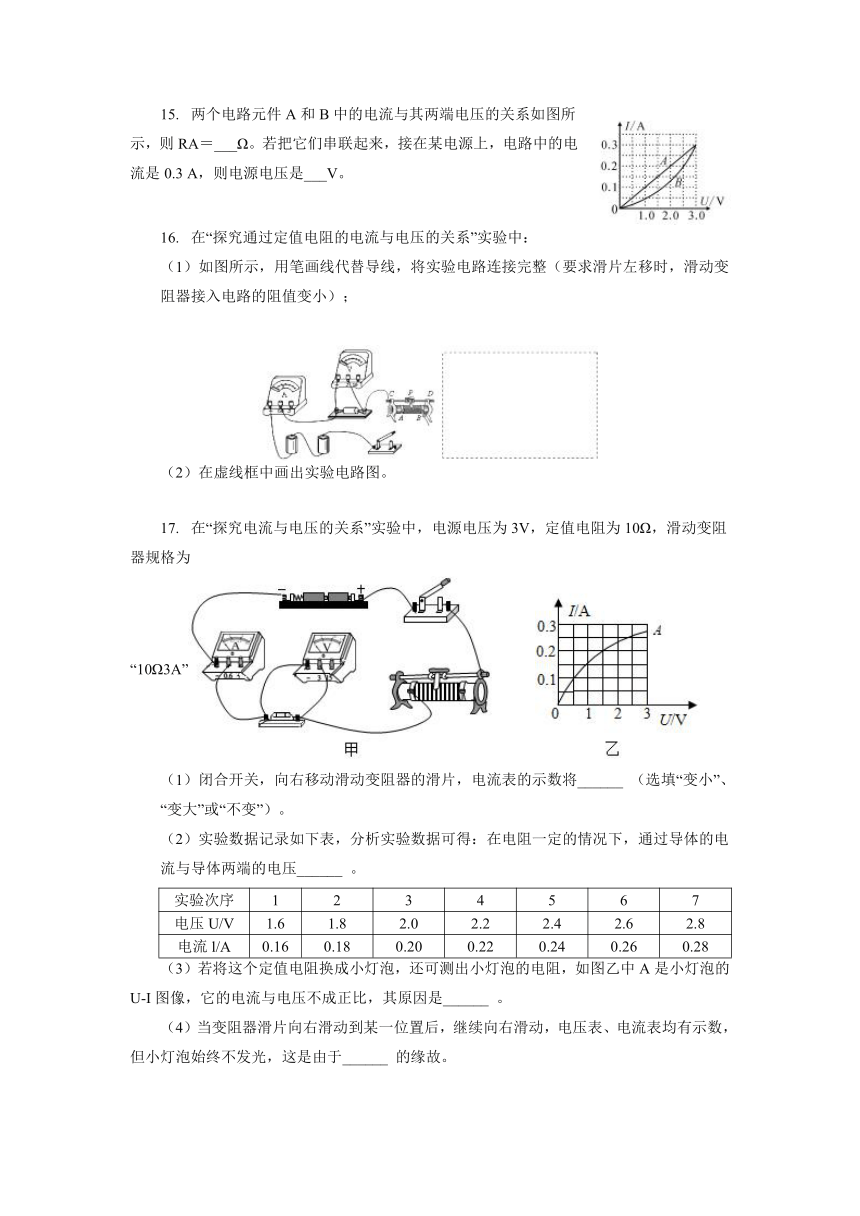

两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA＝___Ω。若把它们串联起来，接在某电源上，电路中的电流是0.3 A，则电源电压是___V。right0
在“探究通过定值电阻的电流与电压的关系”实验中：
（1）如图所示，用笔画线代替导线，将实验电路连接完整（要求滑片左移时，滑动变阻器接入电路的阻值变小）；
（2）在虚线框中画出实验电路图。
center0
在“探究电流与电压的关系”实验中，电源电压为3V，定值电阻为10Ω，滑动变阻器规格为“10Ω3A”
（1）闭合开关，向右移动滑动变阻器的滑片，电流表的示数将______ （选填“变小”、“变大”或“不变”）。
（2）实验数据记录如下表，分析实验数据可得：在电阻一定的情况下，通过导体的电流与导体两端的电压______ 。
实验次序
1
2
3
4
5
6
7
电压U/V
1.6
1.8
2.0
2.2
2.4
2.6
2.8
电流l/A
0.16
0.18
0.20
0.22
0.24
0.26
0.28
（3）若将这个定值电阻换成小灯泡，还可测出小灯泡的电阻，如图乙中A是小灯泡的U-I图像，它的电流与电压不成正比，其原因是______ 。
（4）当变阻器滑片向右滑动到某一位置后，继续向右滑动，电压表、电流表均有示数，但小灯泡始终不发光，这是由于______ 的缘故。
（5）另一组同学用相同的器材和电路图做这个实验时，发现电压表示数接近电源电压，电流表示数很小，你认为出现故障的原因可能是______ ；该电路图还可以用来测量______ 的实验。
“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10 Ω、20 Ω和40 Ω的定值电阻各一个以及导线若干。
实验序号
1
2
3
电阻/Ω
10
20
40
电流/A
________
0.10
0.05
（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器接入电路的阻值变大）。
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是_____________________________。
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入表格。第一次电流表的示数如图丙所示，读数为________A。实验过程中应保持电压表示数为________V不变。
（4）由表中数据可得：导体两端的电压一定时，通过导体的电流与导体的电阻成________（填“正比”或“反比”）。
（5）根据表格中的数据判断所选用的滑动变阻器可能是________（填“A”或“B”）。
A．“50 Ω? 0.5 A”? B．“10 Ω? 1 A”
如图所示电路中，R1＝30 Ω，R2＝20 Ω，开关S闭合后，电流表A的示数为0.4 A．求：
（1）电源的电压．
（2）通过R2的电流．
（3）干路中的电流．
甲醛对人体的危害非常大因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50-100之间为中度污染，100以上为重度污染。问：
（1）污染指数为50时，电阻R的阻值是多少？
（2）电压表示数为1V时，甲醛污染指数是否属于重度污染？
center0
参考答案
1.D
2.A
3.C
4.D
5.C
6.B
7.B
8.A
9.B
10.D
11.8 8 不能
12.电流 电压 电阻?
13.0.2? 2.5
14.电流表的正、负接线柱接反了
电压表量程选择偏大
滑动变阻器同时接下面两个接线柱
15.?10；6.0。
16.解：
（1）要求滑片左移时，滑动变阻器接入电路的阻值变小，即变阻器左下接线柱连入电路中，如下左所示：
（2）根据实物图画出电路图，如上右所示：
故答案为：（1）如上左所示；（2）如上右所示。
17.变小? 成正比? 灯丝电阻随温度升高而增大? 小灯泡的实际功率太小? 定值电阻断路? 定值电阻的阻值
18.解：（1）如图所示。
（2）定值电阻断路
（3）0.2；2
（4）反比?
???????（5）A
19.（1）由得，电源的电压：U＝U2＝U1＝I1R1＝0.4 A×30 Ω＝12 V?
（2）通过R2的电流：?
???????（3）干路电流：I＝I1+I2＝0.4 A+0.6 A＝1 A
20.解：由电路图可知，两电阻串联，电压表测定值电阻R0两端的电压；
（1）由图象可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω，
（2）电压表示数为1V时，则电路中的电流为I===0.1A，
由串联电路电压的规律可知，可变电阻两端电压UR=U-U0=3V-1V=2V，
根据欧姆定律可得，此时可变电阻的阻值：R===20Ω，
由图乙可知，此时污染指数为150，属于重度污染；
答：（1）污染指数为50时，电阻R的阻值是50Ω；
（2）电压表示数为1V时，甲醛污染指数属于重度污染。
