15.5 串、并联电路中电流的规律

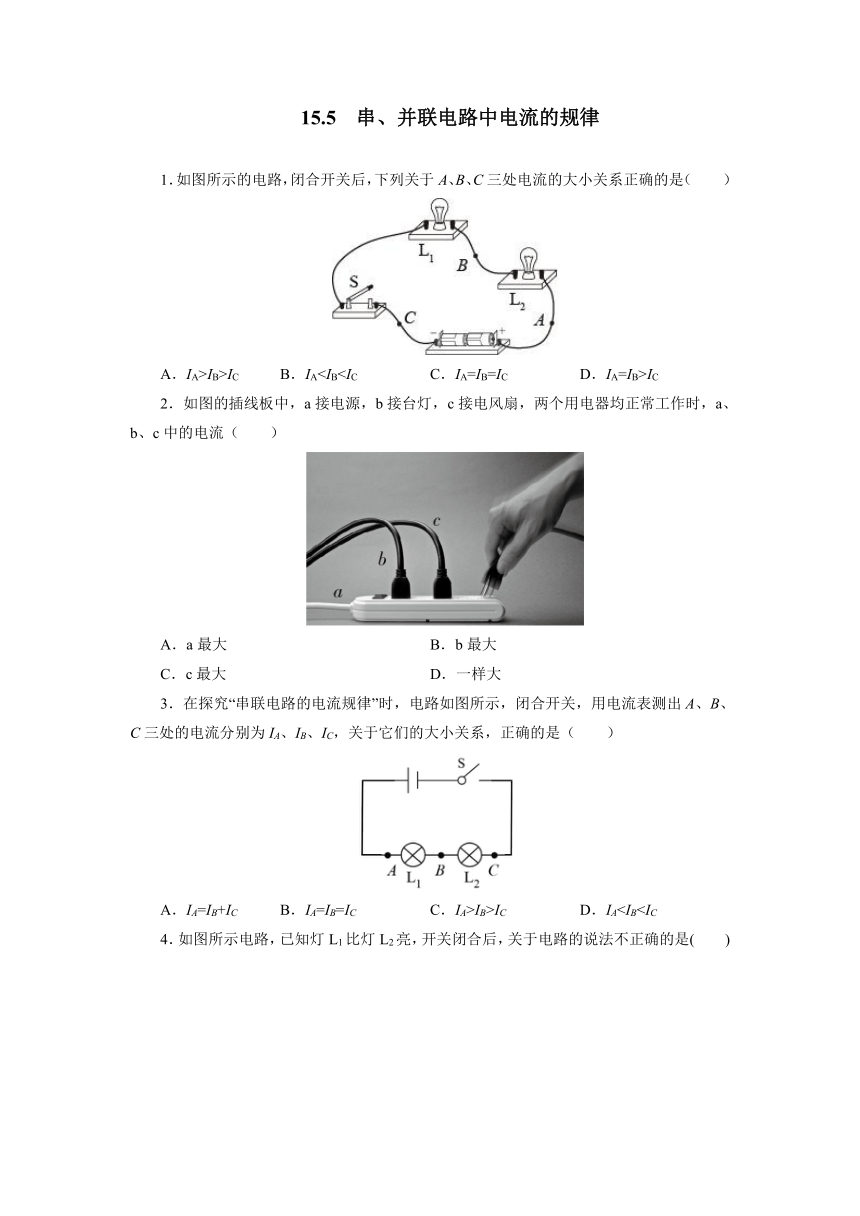

1．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC B．IAIC
2．如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（　　）
A．a最大 B．b最大
C．c最大 D．一样大
3．在探究“串联电路的电流规律”时，电路如图所示，闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC，关于它们的大小关系，正确的是（　　）

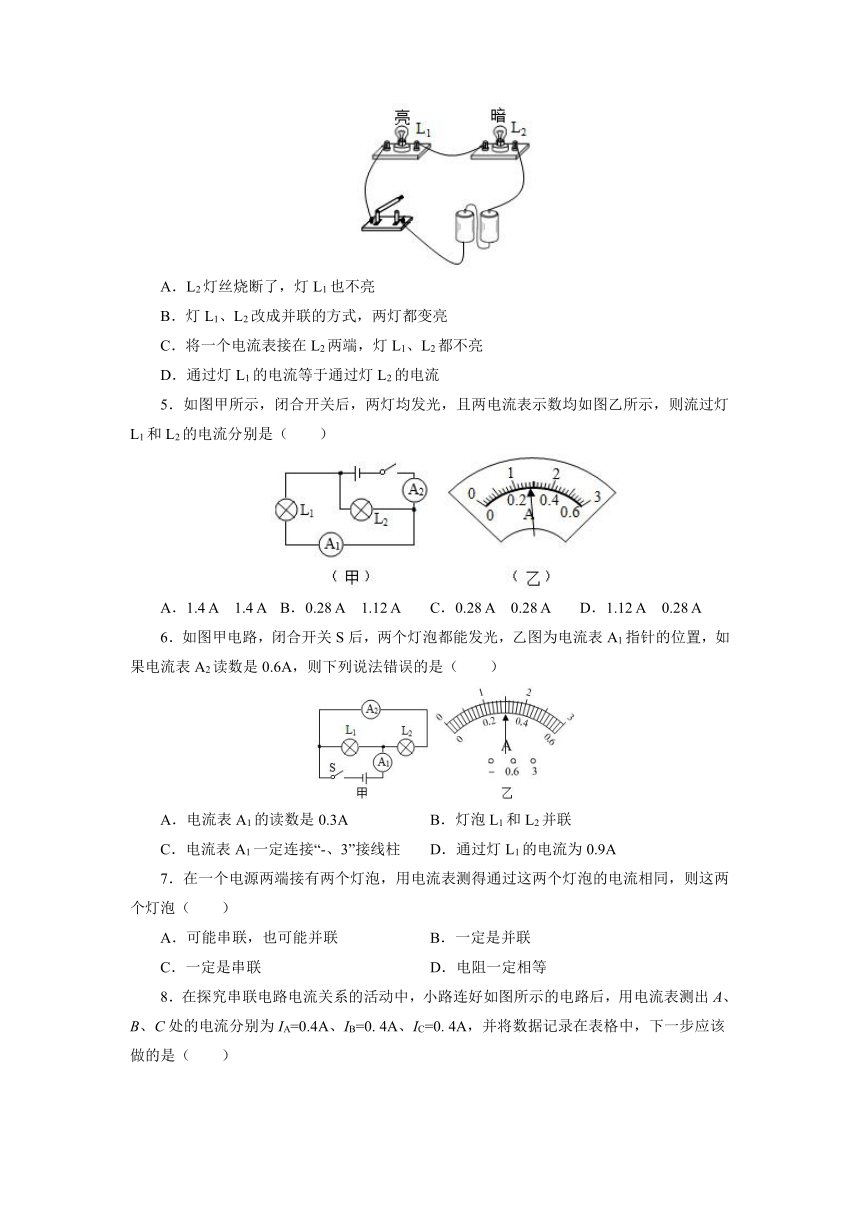

A．IA=IB+IC B．IA=IB=IC C．IA>IB>IC D．IA4．如图所示电路，已知灯L1比灯L2亮，开关闭合后，关于电路的说法不正确的是(　　)
A．L2灯丝烧断了，灯L1也不亮
B．灯L1、L2改成并联的方式，两灯都变亮
C．将一个电流表接在L2两端，灯L1、L2都不亮
D．通过灯L1的电流等于通过灯L2的电流
5．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（　　）
A．1.4 A　1.4 A B．0.28 A　1.12 A C．0.28 A　0.28 A D．1.12 A　0.28 A
6．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“-、3”接线柱 D．通过灯L1的电流为0.9A
7．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相同，则这两个灯泡（　　）
A．可能串联，也可能并联 B．一定是并联
C．一定是串联 D．电阻一定相等

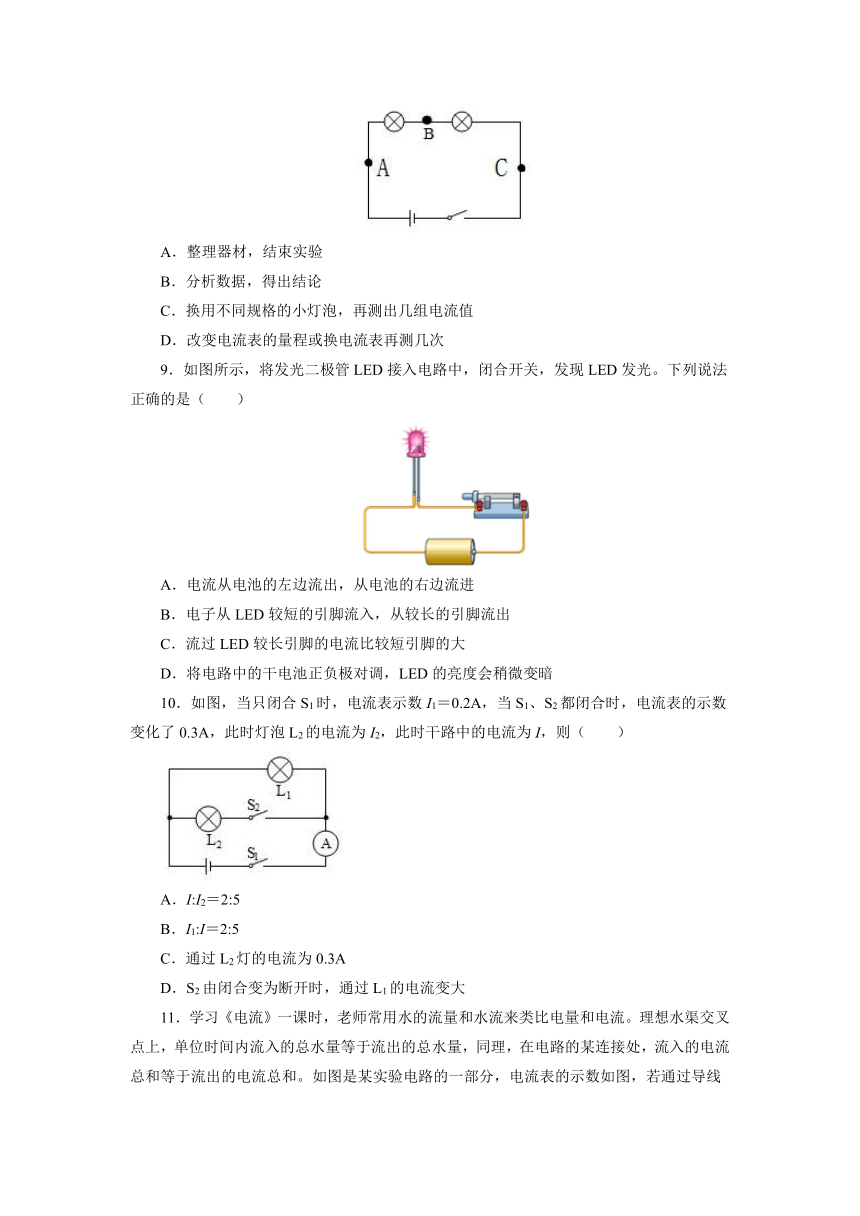

8．在探究串联电路电流关系的活动中，小路连好如图所示的电路后，用电流表测出A、B、C处的电流分别为IA=0.4A、IB=0. 4A、IC=0. 4A，并将数据记录在表格中，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．改变电流表的量程或换电流表再测几次
9．如图所示，将发光二极管LED接入电路中，闭合开关，发现LED发光。下列说法正确的是（　　）
A．电流从电池的左边流出，从电池的右边流进
B．电子从LED较短的引脚流入，从较长的引脚流出
C．流过LED较长引脚的电流比较短引脚的大
D．将电路中的干电池正负极对调，LED的亮度会稍微变暗
10．如图，当只闭合S1时，电流表示数I1＝0.2A，当S1、S2都闭合时，电流表的示数变化了0.3A，此时灯泡L2的电流为I2，此时干路中的电流为I，则（　　）
A．I:I2＝2:5
B．I1:I＝2:5
C．通过L2灯的电流为0.3A
D．S2由闭合变为断开时，通过L1的电流变大
11．学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数如图，若通过导线ab电流为0.6A，导线cd的电流大小和方向可能的情况是（　　）
A．若导线ab的电流从a→b，则Icd＝0.14A，方向：d→c
B．若导线ab的电流从a→b，则Icd＝1.06A，方向：d→c
C．若导线ab的电流从b→a，则Icd＝0.14A，方向：d→c
D．若导线ab的电流从b→a，则Icd＝0.14A，方向：c→d
12．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
13．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
14．如图所示，这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的总电流将_____（选填“变大”、“变小”或“不变”）。
15．如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
16．如图所示的电路，灯L1与L2组成一个___联电路，闭合开关S，灯L1很亮，灯L2较暗，则通过两灯的电流大小关系I1___________I2（选填“大于” 、“等于”或“小于”）。过了一会，灯L1熄灭，灯L2仍然亮着，则故障的原因是_______。
17．甲乙两个灯泡串联在同一电源上，甲灯发光较亮，乙灯发光较暗，已知通过甲的电流是0.4A，则通过乙灯的电流________0.4A（选填“大于”、“等于”或“小于”），若甲灯灯丝断了，则乙灯________发光（选填“仍能”或“不能”）。
18．在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）电流表应______（填“串联”或“并联”）在被测电路中；
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数______A；
（3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的不妥之处：______。
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
19．在探究串联电路中电流规律时，小华使用两个相同灯泡进行实验，获得数据如表所示。
a点电流/A
b点电流/A
c点电流/A
0.2
0.2
0.2
（1）小华由此得出结论：在串联电路中______；
（2）小华的结论_____（填“可靠”或“不可靠”），理由______。
六、计算题
20．如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，求：通过灯L1的电流I1多少A？，通过灯L2的电流I2多少A？，通过灯L3的电流I3多少A？。
参考答案
1．C
2．A
3．B
4．C
5．B
6．A
7．A
8．C
9．B
10．BC
11．BD
12．等于 串联电路中，电流处处相等
13． 1.2
14．变小
15．0.2 不同
16．串 等于 L1短路
17．等于 不能
18．串联 电流表正负接线柱接反 0.24 用同一规格的灯泡进行实验，结论具有片面性；且只根据一次测量就得出结论，不具有普遍性
19．各处的电流都相等 不可靠 实验次数太少，结论有偶然性
20．0.6；0.5；0.4
