15.4电流的测量 同步测试 2021-2022学年人教版九年级物理全一册（有答案）

15.4
电流的测量
1．在如图所示的电路中，能正确测出通过灯泡L1的电流的是（　　）
A．
B．
C．
D．
2．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
3．如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度．产生这种现象的原因可能是(　　)
A．电源损坏了
B．小灯泡的灯丝烧断了
C．小灯泡被短路了
D．接开关的两根导线接到了一起
4．如图中的几种用电器，在家庭电路中正常工作时的电流最接近5A的是（
）
A．电冰箱
B．电视机
C．台灯
D．电饭煲
5．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
6．如图所示，小明连完电路后闭合开关，发现电流表指针向零刻度线左边偏转，其原因可能是（
）
A．电流过大，超过了量程
B．电流表的正、负接线柱接反了
C．电流表的指针未调零
D．电流过小
7．在用电流表测通过某导体的电流时，若选用0～3A的量程，测得的电流值为0.5A；若使用0～0.6A量程，测得的电流值为0.52A，那么通过该导体的电流大小应是（
）
A．0.52A
B．0.51A
C．0.5A
D．无法确定

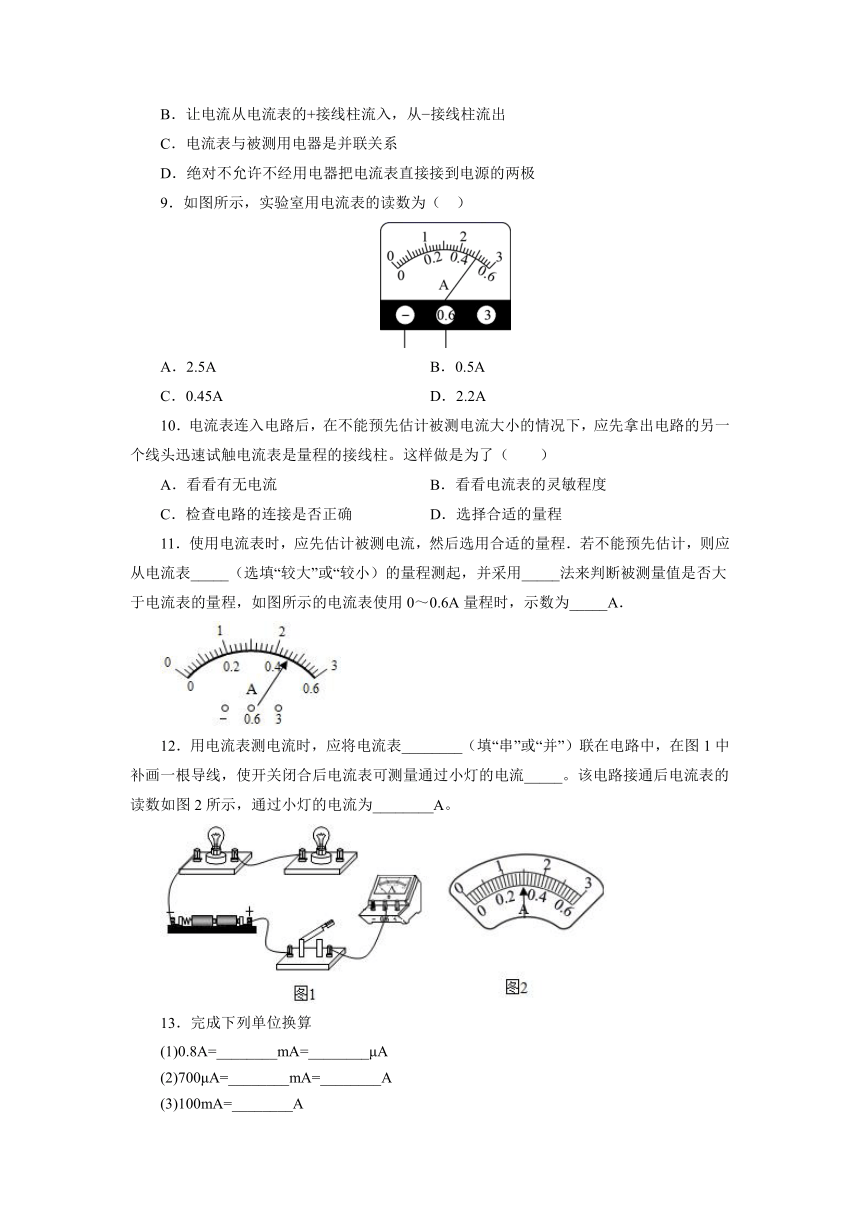

8．关于电流表的使用方法下列说法中不正确的是（?）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从?接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
9．如图所示，实验室用电流表的读数为（
）
A．2.5A
B．0.5A
C．0.45A
D．2.2A
10．电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（
）
A．看看有无电流
B．看看电流表的灵敏程度
C．检查电路的连接是否正确
D．选择合适的量程
11．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A．
12．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
13．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
14．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
15．测量电流大小的仪器是________，使用时应将它________在被测电路中，必须使电流从它的“________”接线柱流入，从“________”接线柱流出.被测电流的大小不得超过电流表的________，读数时，要看清所选________和对应的________________.
16．某电流表有0~3A和0~
0.6A两个量程，某同学使用0~3A量程，但却误读了0~0.6A量程的读数，他读得的数据是0.2A，那么真实读数应为________A。
17．在图中虚线框中填入电源和电流表的符号，组成的电路能使两个灯泡都可能工作。
18．如图甲所示是用电流表测量通过的电流的电路图，请按电路图把图乙中的实物连接起来（通过的电流不超过）．
（____）
19．将图中所示各元件按要求连接起来，并画出对应的电路图.
要求：当开关闭合时，只有灯泡发光；当开关闭合时，只有灯泡发光；电流表测灯泡的电流.
（________）
20．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则：
(1)在连接电路前开关应________；
(2)测量时产生这种现象的原因是________；
(3)改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。_____。
试卷第4页，总5页
参考答案
1．A
2．B
3．C
4．D
5．B
6．B
7．A
8．C
9．B
10．D
11．较大
试触
0.46
12．串
0.3
13．800
8×105
0.7
7×10-4
0.1
14．电流表正负接线柱接反
所选量程太小
所选量程太大
15．电流表
串联
+
-
量程
量程
最小分度值
16．1
17．
18．
19．
20．断开
电流表所选量程太小
答案第2页，总2页
