17.2欧姆定律 同步测试 2021-2022学年人教版九年级物理全一册（有答案）

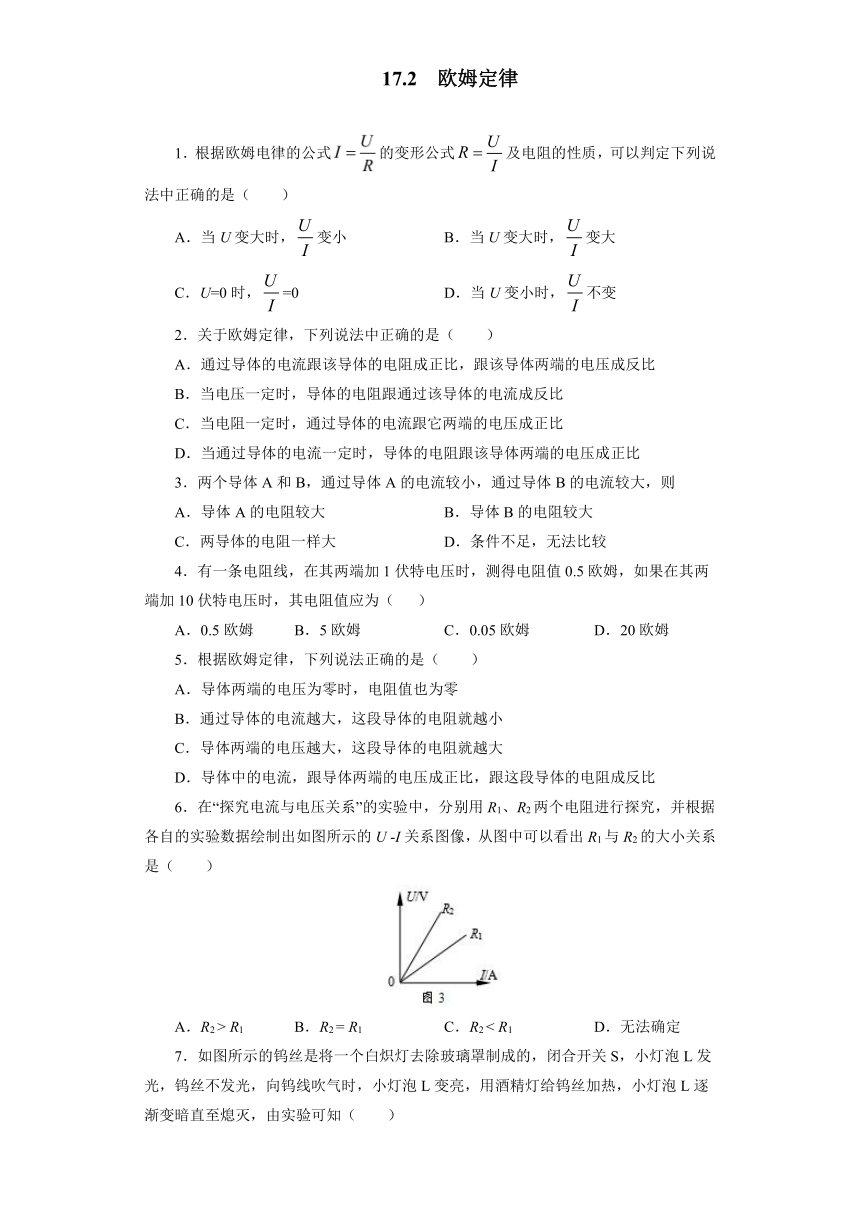

17.2
欧姆定律
1．根据欧姆电律的公式的变形公式及电阻的性质，可以判定下列说法中正确的是（　　）
A．当U变大时，变小
B．当U变大时，变大
C．U=0时，=0
D．当U变小时，不变
2．关于欧姆定律，下列说法中正确的是（　　）
A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B．当电压一定时，导体的电阻跟通过该导体的电流成反比
C．当电阻一定时，通过导体的电流跟它两端的电压成正比
D．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
3．两个导体A和B，通过导体A的电流较小，通过导体B的电流较大，则
A．导体A的电阻较大
B．导体B的电阻较大
C．两导体的电阻一样大
D．条件不足，无法比较
4．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为（
）
A．0.5欧姆
B．5欧姆
C．0.05欧姆
D．20欧姆
5．根据欧姆定律，下列说法正确的是（　　）
A．导体两端的电压为零时，电阻值也为零
B．通过导体的电流越大，这段导体的电阻就越小
C．导体两端的电压越大，这段导体的电阻就越大
D．导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比
6．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U
-I关系图像，从图中可以看出R1与R2的大小关系是（　　）
A．R2
>
R1
B．R2
=
R1
C．R2
<
R1
D．无法确定

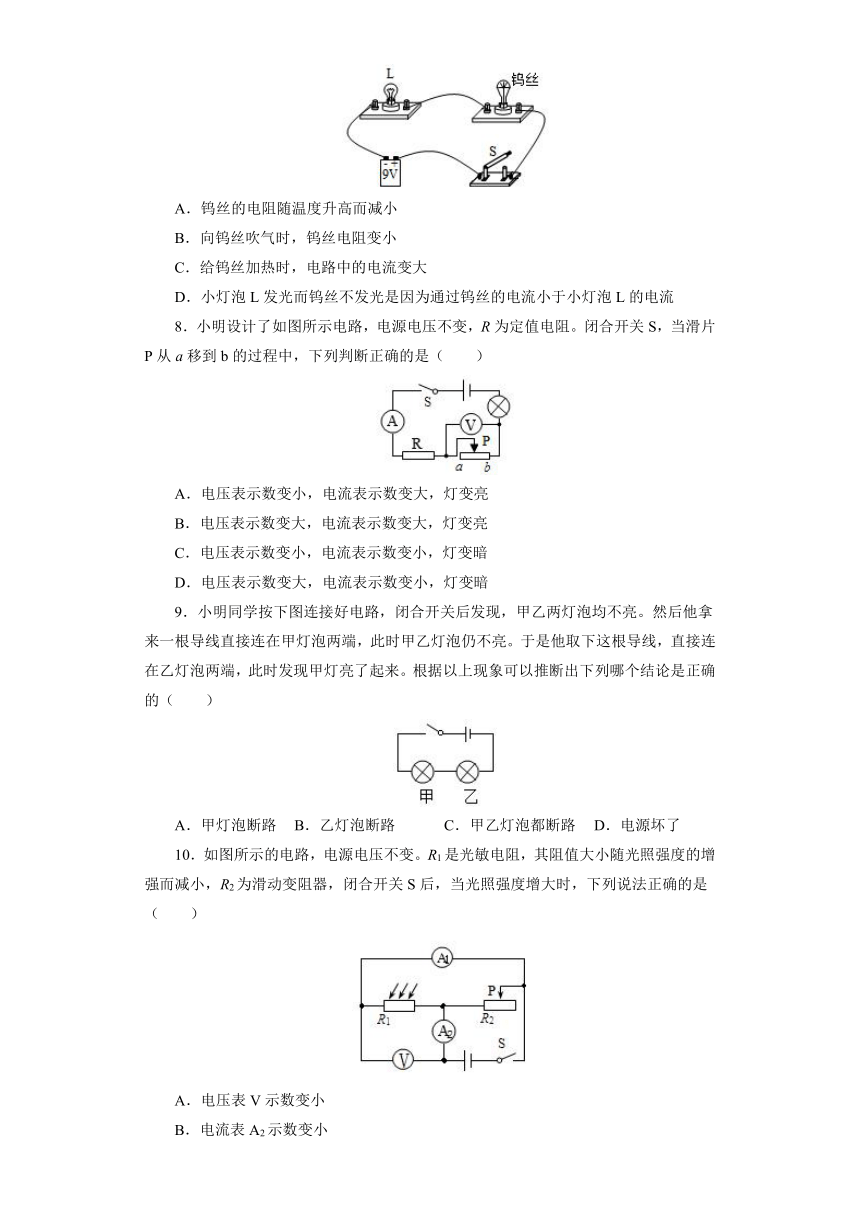

7．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（　　）
A．钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
8．小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（　　）
A．电压表示数变小，电流表示数变大，灯变亮
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数变小，电流表示数变小，灯变暗
D．电压表示数变大，电流表示数变小，灯变暗
9．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）
A．甲灯泡断路
B．乙灯泡断路
C．甲乙灯泡都断路
D．电源坏了
10．如图所示的电路，电源电压不变。R1是光敏电阻，其阻值大小随光照强度的增强而减小，R2为滑动变阻器，闭合开关S后，当光照强度增大时，下列说法正确的是（　　）
A．电压表V示数变小
B．电流表A2示数变小
C．电压表Ⅴ与电流表A1比值示数不变
D．要保持电流表A2示数不变，应将R2的滑片P向右移
11．在“伏安法测电阻”实验中，测得导体两端的电压为2V时，导体中的电流为0.2A，该导体的电阻是______Ω；改变滑动变阻器滑片的位置，使导体两端的电压增加到4V，导体的电阻是______Ω。
12．用同种材料的导体制成长度相等但横截面积不同的圆柱体a和b，a的横截面积大于b的，a、b的电阻分别为Ra和Rb，则Ra_______Rb（选填“＞”、“＝”或“＜”）；如图所示，把a和b互相连接，并将它们接入电路中，通过a、b的电流分别为Ia和Ib，a、b两端的电压分别为Ua和Ub，则Ia_____Ib，Ua______Ub（选填“＞”、“＝”或“＜”）。
13．德国物理学家，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了欧姆定律，即：导体中的___，跟导体两端的电压成正比，跟导体的电阻成_______（选填“正比”或“反比”）。
14．如图是电阻A、B的图象．由图可知：将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是_____V，将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，A两端的电压是_____V．
15．一金属丝的阻值为，当它两端的电压为时，通过它的电流是______，若换一条阻值为的金属丝，再将它两端的电压加至，此时通过它的电流是______．
16．如图，如果连接灯泡的导线两端直接用铜线连接起来，灯泡________（填“会”或“不会”）发光，电源会发生________现象，这是由于导线的电阻远比灯泡的电阻小，而电源电压不变，根据公式________可知，电路中通过的电流________，从而损坏电源，甚至引起火灾.
17．有关资料表明，人体中电流超过300mA时，将会造成生命危险。若某人身体潮湿时的电阻为400Ω，则当他接触电压为220V的照明电路中，通过他的电流为________mA。
18．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I－图像，如图乙所示．分析图像可知，当导体的电阻为________Ω时，通过它的电流为0.2
A；当电流分别为0.25
A和0.5
A时，接入电路的导体的电阻之比为________．
19．如图所示的电路中，R1=20Ω。闭合开关S前，电流表A1的读数为0.4A；闭合开关S后，电流表A2的读数为0.6A。求：
(1)电流电压的大小；
(2)R2的阻值大小。
20．如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端，闭合开关时，当滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，求：
(1)定值电阻R0的阻值；
(2)电源电压；
(3)滑动变阻器的最大阻值。
试卷第2页，总3页
参考答案
1．D
2．C
3．D
4．A
5．D
6．A
7．B
8．A
9．B
10．D
11．10
10
12．<
=
<
13．电流
反比
14．4.5
2
15．0.4
2
16．不会
短路
很大
17．550
18．
10
2∶1
19．(1)8V；(2)40Ω
20．(1)6Ω；(2)9V；(3)12Ω
答案第1页，总2页
