4.3 凸透镜成像规律 同步培优小练 2021-2022学年苏科版物理八年级上册（有答案）

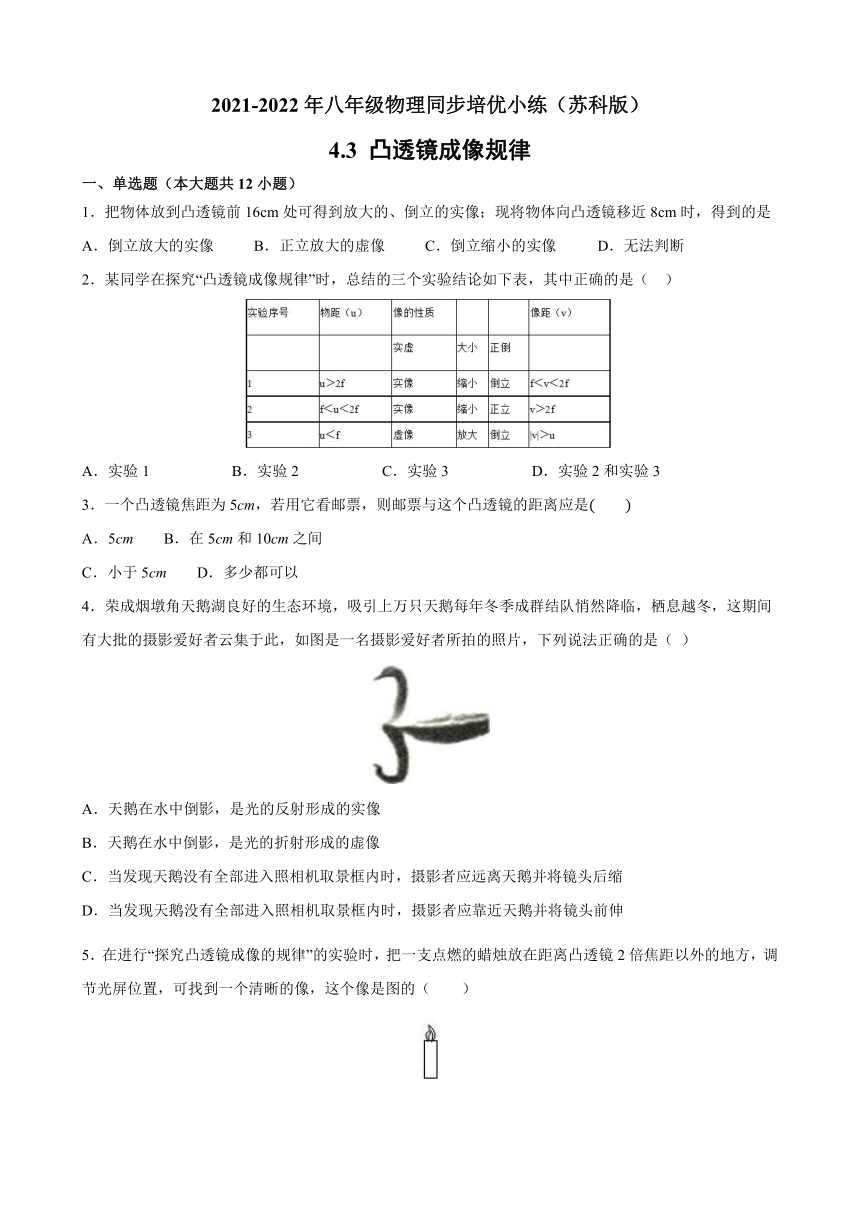

2021-2022年八年级物理同步培优小练（苏科版）
4.3
凸透镜成像规律
一、单选题（本大题共12小题）
1．把物体放到凸透镜前16cm处可得到放大的、倒立的实像；现将物体向凸透镜移近8cm时，得到的是
A．倒立放大的实像
B．正立放大的虚像
C．倒立缩小的实像
D．无法判断
2．某同学在探究“凸透镜成像规律”时，总结的三个实验结论如下表，其中正确的是（
）
A．实验1
B．实验2
C．实验3
D．实验2和实验3
3．一个凸透镜焦距为5cm，若用它看邮票，则邮票与这个凸透镜的距离应是　　
A．5cm
B．在5cm和10cm之间
C．小于5cm
D．多少都可以
4．荣成烟墩角天鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的照片，下列说法正确的是（
）
A．天鹅在水中倒影，是光的反射形成的实像
B．天鹅在水中倒影，是光的折射形成的虚像
C．当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩
D．当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸

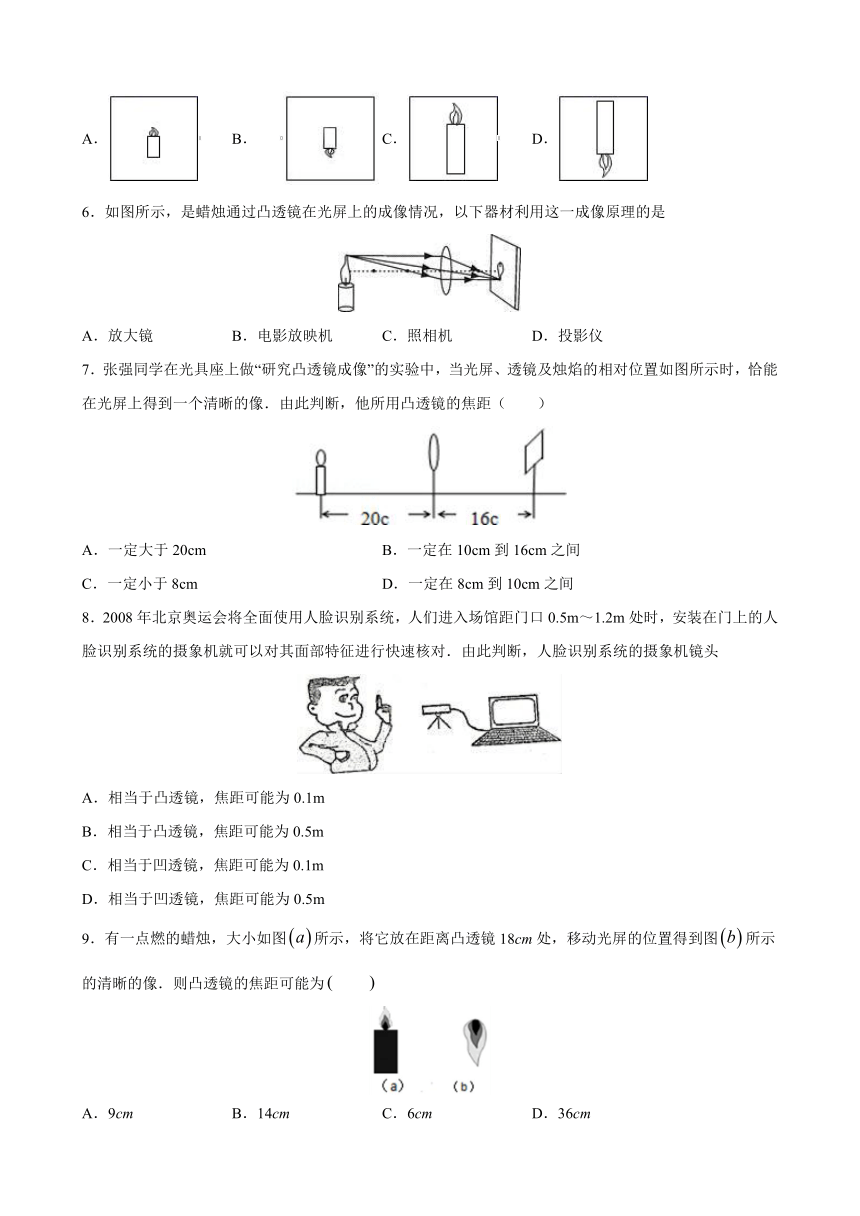

5．在进行“探究凸透镜成像的规律”的实验时，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏位置，可找到一个清晰的像，这个像是图的（　　）
A．
B．
C．
D．
6．如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是
A．放大镜
B．电影放映机
C．照相机
D．投影仪
7．张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（　　）
A．一定大于20cm
B．一定在10cm到16cm之间
C．一定小于8cm
D．一定在8cm到10cm之间
8．2008年北京奥运会将全面使用人脸识别系统，人们进入场馆距门口0.5m～1.2m处时，安装在门上的人脸识别系统的摄象机就可以对其面部特征进行快速核对．由此判断，人脸识别系统的摄象机镜头
A．相当于凸透镜，焦距可能为0.1m
B．相当于凸透镜，焦距可能为0.5m
C．相当于凹透镜，焦距可能为0.1m
D．相当于凹透镜，焦距可能为0.5m
9．有一点燃的蜡烛，大小如图所示，将它放在距离凸透镜18cm处，移动光屏的位置得到图所示的清晰的像．则凸透镜的焦距可能为　　
A．9cm
B．14cm
C．6cm
D．36cm
10．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是　　
A．光屏上的像是倒立、放大的实像
B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的
C．若蜡烛和光屏位置互换，仍可在光屏上得到清晰的像
D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜
11．小军用放大镜看指纹，觉得指纹的像太小，为使指纹的像大一些，下列做法正确的是（
）
A．眼睛和手指不动，让放大镜靠近手指
B．眼睛和手指不动，让放大镜远离手指
C．放大镜和手指不动，让眼睛靠近放大镜
D．放大镜和手指不动，让眼睛远离放大镜
12．如图所示，是一种称之为“七仙女”的神奇玻璃酒杯。空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。下列对仙女图形成原因的探讨中，正确的是（　　）
A．可能是酒具有化学显影作用
B．可能是酒的液面反射，在酒中出现放大的像
C．可能是图片在杯底凸透镜焦点处成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像
二、填空题（本大题共6小题）
13．检修工人在查看线路密集的电路板时,为了看清线路的连接情况,常透过一个较大的透镜进行观察,这个透镜应该是________(填“凸”或“凹”)透镜,工人看到的是放大的________(填“实”或“虚”)像,电路板到透镜的距离应________,检修时还用到了照明灯,这是为了照亮________(填“透镜”或“电路板”).
14．点燃的蜡烛距凸透镜16cm，在距透镜16cm的另一侧光屏上出现了等大的清晰的烛焰像，凸透镜的焦距为_____cm，当把蜡烛移到距透镜20cm的位置时，移动光屏，能接到______（填倒立、正立、放大、缩小）的清晰的烛焰像。
15．研究“凸透镜成像规律”时，将凸透境正对着太阳，在距透镜15cm的光屏上得到一个最小、最亮的光斑，则透该凸镜的焦距为__________cm．实验中，将点燃的蜡烛先后放在a、b、c、d、e、k点，如图所示，则当蜡烛在_________点时在屏上得到的清晰的像最大．
16．如图，保持蜡烛、凸透镜的位置不变，调节光屏到图示位置时，光屏上得到了清晰的像.利用这个成像规律可以制成_____.若在蜡烛和凸透镜中间，给凸透镜戴上近视眼镜，则将光屏向_____（选填“左”或“右”）移动，光屏上仍可出现清晰的像.
17．如图所示，是一种新型的“虚拟试衣镜”，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，监视顾客移动的摄像头相当于_______镜，所成的是_______（选填放大”“缩小”或“等大”）的_______像（选填“实”或“虚”），若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于_______cm．
18．视力正常的小明把凸透镜贴近眼睛，观察远处的房屋，眼前“模糊”此时来自远方房屋的光会聚在视网膜的_____（选填“前”或“后”）方．如图所示，他又伸直手臂通过凸透镜观察到房屋清晰的_____（选填“实”或“虚”）像，像的位置在凸透镜的_____（选填“左”或“右”）侧．
三、解答题（本大题共2小题）
19．如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．
20．如图所示，在“探究凸透镜成像的规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上．
（1）实验前，首先应调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在同一高度，这样做的目的是__________________________________；
（2）蜡烛在u＞2f的位置时，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、___________________（选填“放大”、“等大”或“缩小”）的实像；
（3）如果凸透镜焦距为10cm，物距为8cm，从光屏的一侧透过凸透镜可以看到一个________（选填“正立”、“倒立”）、放大的_____像（选填
“虚”或“实”）．
（4）在实验中已得到清晰的实像，当用黑色硬纸片遮住透镜的上半部分，则所成的像将是___________的（填“完整”或“不完整”），且亮度__________
参考答案
1．B
【解析】（1）一物体在凸透镜前16cm处，在凸透镜另一侧光屏上能得到一个倒立放大的实像，所以，2f＞U＞f，即，16cm＞f＞8cm．
（2）当物体移到离透镜8cm处时，此时U＜f，由凸透镜成像规律可知，成正立、放大的虚像．故选B．
2．A
【解析】
由凸透镜成像的规律，当u>2f时，成倒立、缩小的实像，f2f.所以实验2错误，B.
D不符合题意．当uu.所以实验3错误，C不符合题意．故选A.
3．C
【解析】用凸透镜观察邮票的图案，应使邮票放大，把凸透镜作为放大镜使用，因此邮票到凸透镜的距离一定小于焦距，故C正确为答案。
4．C
【解析】天鹅在水中的倒影是光的反射形成的等大的虚像，故AB错误；凸透镜成实像时，物近像远像变大；因此当发现天鹅没有全部进入照相机取景框内时，即底片上的像变小些，摄影者应远离天鹅并将镜头后缩，故C正确、D错
5．B
【解析】根据凸透镜成像规律，若u＞2f
时，在另一侧光屏上能得到倒立、缩小的实像。
故选B。
6．C
【解析】
如图，蜡烛通过凸透镜在光屏上的成像情况是：物距大于凸透镜的二倍焦距，凸透镜成倒立、缩小的实像，利用这一成像原理的是照相机，故选C．
7．D
【解析】由图可知：u=20cm，v=16cm，且u＞v．由凸透镜成像规律可知，此时的像是倒立缩小的实像．
由解得10cm＞f＞8cm，正确的选择是D．
8．A
【解析】镜头应是凸透镜，而且所成的像应是缩小、倒立的实像，人到镜头的距离应远远大于二倍焦距，即0.5
m＞2f，解得f＜0.25m，所以A选项正确．
故选A．
9．B
【解析】由题，将蜡烛放在距离凸透镜18cm处，则物距u=18cm，此时成倒立、放大的实像，则满足f＜u＜2f，即9cm＜f＜18cm，故B正确为答案．
10．C
【解析】A．由实验装置图可知，此时物距大于像距，成倒立、缩小的实像，故A错误。
B．光屏上的像是倒立、缩小的实像，照相机是根据该原理制成的，故B错误。
C．根据折射光路是可逆的，若蜡烛和光屏位置互换，仍可在光屏上得到清晰的像，故C正确。
D．若换用材料与口径相同但更厚一些的凸透镜，由于凸透镜的焦距变小，相当于物距增大了，仍要在光屏上得到清晰的像，如果只移动光屏，根据凸透镜成实像时“物远像近像变小”，光屏必须靠近凸透镜，故D错误。
故答案为C。
11．B
【解析】放大镜是根据凸透镜成正立、放大虚像的原理制成的．在焦距范围内其成像规律是物体离凸透镜越远，像越大，要使指纹的像大一些，应让放大镜远离手指，所以B符合题意，A、C、D不符合题意．
12．D
【解析】A．酒没有和其它物质发生化学变化，酒没有发生显影作用。故错误；
B．如果酒发生镜面反射，会把图片反射到酒盅下方，反射光线不会进入人的眼睛。故错误；
C．图片在凸透镜的焦点处是不会成像的。故错误；
D．加入酒后，酒凹透镜对光线有发散作用，使玻璃凸透镜和酒凹透镜组成的凸透镜焦距变大，图片在凸透镜的一倍焦距以内成正立、放大的虚像。故正确。
故选D。
13．凸
虚
小于凸透镜的1倍焦距
电路板
【解析】
根据题意，由于线路比较密集，所以为了看清楚，必须使它放大，所以使用凸透镜，成正立放大的实像，电路板到凸透镜的距离必须小于一倍焦距；检修时还用到了照明灯，这是为了照亮电路板，使人能够看清楚．
14．
8
倒立、缩小
【解析】当u＝16cm时，物体成等大的像，所以2f＝16cm，即f＝8cm．若将蜡烛移到20cm处，则物体在2f之外，所以此时成倒立缩小的实像。
15．15
d
【解析】
(1)焦点到光心的距离为焦距，由“测得光斑到透镜中心的距离是15cm，”可知凸透镜的焦距是15cm.(2)屏上出现像是实像，凸透镜成实像时，蜡烛在凸透镜的焦点以外，物距越小，像越大．所以蜡烛放在d点时，光屏上的像最大，蜡烛放在k点时，光屏上的像最小．
16．投影仪（电影放映机、幻灯机等）
右
【解析】试题分析：由图示可知，此时物距小于像距，所以所成的像是倒立放大的实像，这一规律的应用是投影仪；当把凸透镜戴上近视眼镜时，由于近视镜是凹透镜对光起发散作用，所以成像的像距将变大，光屏应向右移动．
17．凸透
缩小
实
20
【解析】摄像头和照相机的镜头相同，都是一个凸透镜，成倒立、缩小的实像．此时物距要大于凸透镜的二倍焦距，凸透镜焦距是10cm，所以人到镜头的距离应大于20cm.
18．前，实，右
【解析】视力正常的小明把凸透镜贴近眼睛，由于凸透镜对光线有会聚作用，因此此时来自远方房屋的光会聚在视网膜的前方，所以小明看到眼前“模糊”；
用它观察远处的房屋，房屋在凸透镜的二倍焦距以外，成倒立、缩小的实像，此时物像异侧．像的位置在凸透镜的右侧．
19．
【解析】由图可知，一条入射光线过焦点，则过焦点的光线经凸透镜折射后折射光线平行于主光轴；另一条入射光线过光心，则过光心的光线经凸透镜折射后传播方向不变；两条折射光线的交点即像点S′.如图所示：
20．使像成在光屏的中心
缩小
正立
虚
完整
变暗
【解析】
(1)实验前，首先应调节凸透镜、光屏和烛焰，使它们的中心大致在同一高度．这样烛焰的像才可以成在光屏的中央．(2)当物距大于2倍焦距时，将在光屏上成倒立、缩小的实像．
(3)凸透镜焦距为10cm，物距为8cm，物距小于焦距，所以此时成正立、放大的虚像．
(4)用黑色硬纸片遮住透镜的上半部分，则照射到硬纸片上的光线不能折射到像点，但透镜的其它部分仍有折射光线的作用，所以在光屏上仍可以成烛焰完整的像，只是折射到像点的光线比原来减少了，像比原来变暗了．
