教科版物理九年级上册 第5章 欧姆定律 单元检测题（含答案）

第5章 欧姆定律
（答题时间：90分钟 总分：100分）
一、选择题（每题只有一个正确答案，请将正确选项前的英文字母填入答题表中对应位置。每题2分，共40分）
题号
1
2
3
4
5
6
7
8
9
10
答案
题号
11
12
13
14
15
16
17
18
19
20
答案
1．通过实验首先找出电流与电压关系的科学家是（　　）
A．帕斯卡 B．欧姆 C．伏特 D．牛顿
2．下列图象中，能正确反映定值电阻中的电流与它两端电压关系的是（　　）
A． B． C． D．
3．对于某一确定的导体，影响通过该导体电流大小的是（　　）
A．通电时间 B．电流方向
C．导体两端的电压 D．以上均不是
4．如果不考虑温度对导体电阻影响，下列4幅图能正确反映某导体的电阻与通过其电流的关系的是（　　）
A． B． C． D．
5．不考虑温度对电阻的影响，对于公式R=U/I，下列说法中正确的是（　　）
A．加在导体两端的电压越大，则导体的电阻越大
B．当导体两端的电压增大几倍时，电流也增大几倍
C．当导体两端的电压为零时，导体的电阻为零
D．通过导体的电流越大时，导体的电阻越小
6．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（　　）
A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2
C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3
7．实验室测导体电阻的方法叫（　　）
A．欧姆法 B．电阻法 C．伏安法 D．以上都不是

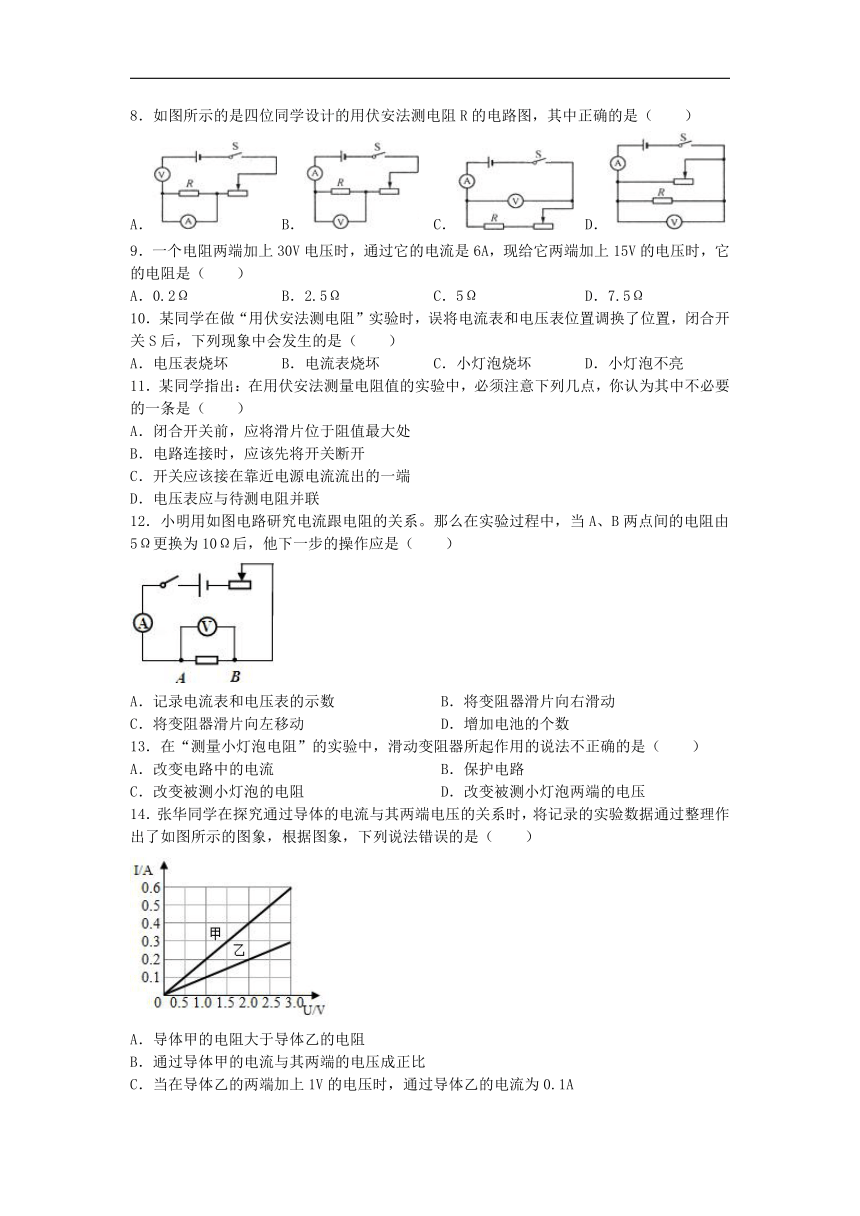

8．如图所示的是四位同学设计的用伏安法测电阻R的电路图，其中正确的是（　　）
A． B． C． D．
9．一个电阻两端加上30V电压时，通过它的电流是6A，现给它两端加上15V的电压时，它的电阻是（　　）
A．0.2Ω B．2.5Ω C．5Ω D．7.5Ω
10．某同学在做“用伏安法测电阻”实验时，误将电流表和电压表位置调换了位置，闭合开关S后，下列现象中会发生的是（　　）
A．电压表烧坏 B．电流表烧坏 C．小灯泡烧坏 D．小灯泡不亮
11．某同学指出：在用伏安法测量电阻值的实验中，必须注意下列几点，你认为其中不必要的一条是（　　）
A．闭合开关前，应将滑片位于阻值最大处
B．电路连接时，应该先将开关断开
C．开关应该接在靠近电源电流流出的一端
D．电压表应与待测电阻并联
12．小明用如图电路研究电流跟电阻的关系。那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（　　）
A．记录电流表和电压表的示数 B．将变阻器滑片向右滑动
C．将变阻器滑片向左移动 D．增加电池的个数
13．在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是（　　）
A．改变电路中的电流 B．保护电路
C．改变被测小灯泡的电阻 D．改变被测小灯泡两端的电压
14．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A．导体甲的电阻大于导体乙的电阻
B．通过导体甲的电流与其两端的电压成正比
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
D．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A

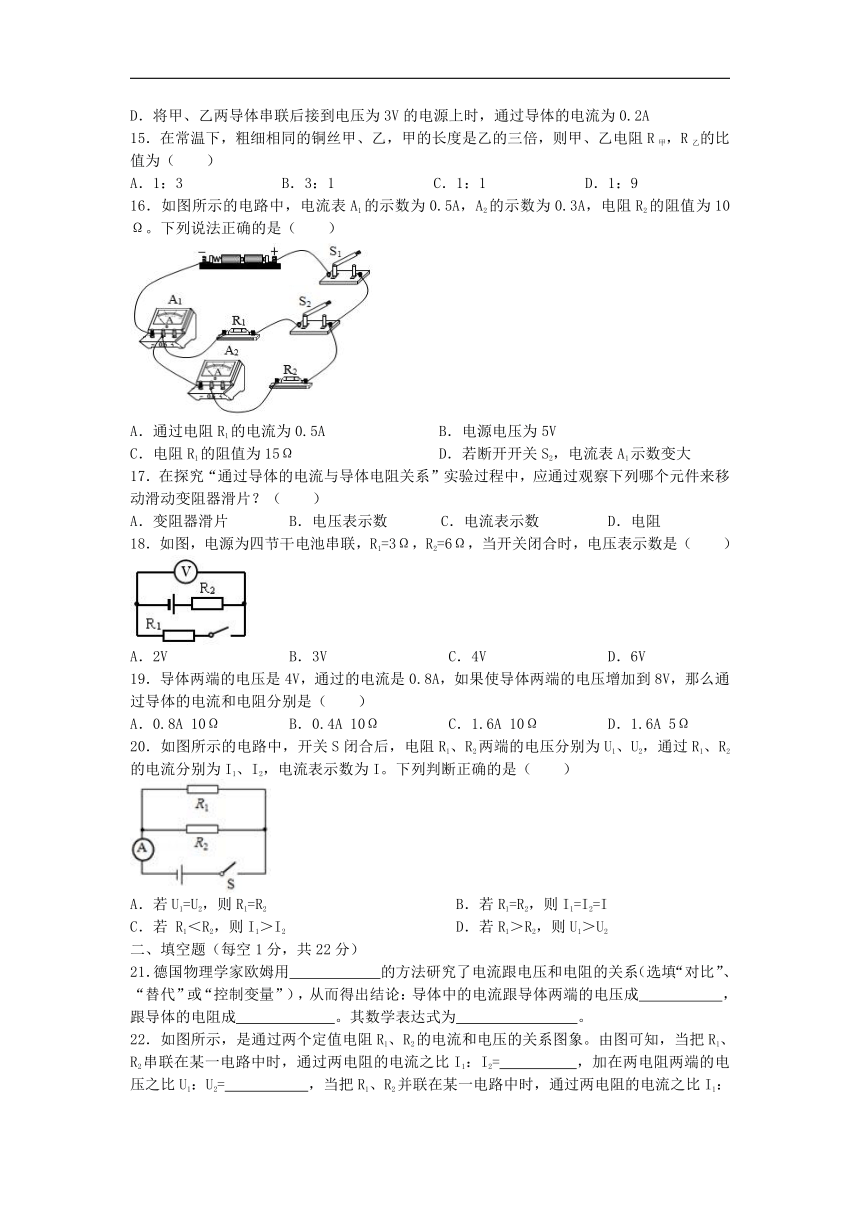

15．在常温下，粗细相同的铜丝甲、乙，甲的长度是乙的三倍，则甲、乙电阻R甲，R乙的比值为（　　）
A．1：3 B．3：1 C．1：1 D．1：9
16．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是（　　）
A．通过电阻R1的电流为0.5A B．电源电压为5V
C．电阻R1的阻值为15Ω D．若断开开关S2，电流表A1示数变大
17．在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？（　　）
A．变阻器滑片 B．电压表示数 C．电流表示数 D．电阻
18．如图，电源为四节干电池串联，R1=3Ω，R2=6Ω，当开关闭合时，电压表示数是（　　）
A．2V B．3V C．4V D．6V
19．导体两端的电压是4V，通过的电流是0.8A，如果使导体两端的电压增加到8V，那么通过导体的电流和电阻分别是（　　）
A．0.8A 10Ω B．0.4A 10Ω C．1.6A 10Ω D．1.6A 5Ω
20．如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I。下列判断正确的是（　　）
A．若U1=U2，则R1=R2 B．若R1=R2，则I1=I2=I
C．若 R1＜R2，则I1＞I2 D．若R1＞R2，则U1＞U2
二、填空题（每空1分，共22分）
21．德国物理学家欧姆用　 　的方法研究了电流跟电压和电阻的关系（选填“对比”、“替代”或“控制变量”），从而得出结论：导体中的电流跟导体两端的电压成　 　，跟导体的电阻成　 　。其数学表达式为　 　。

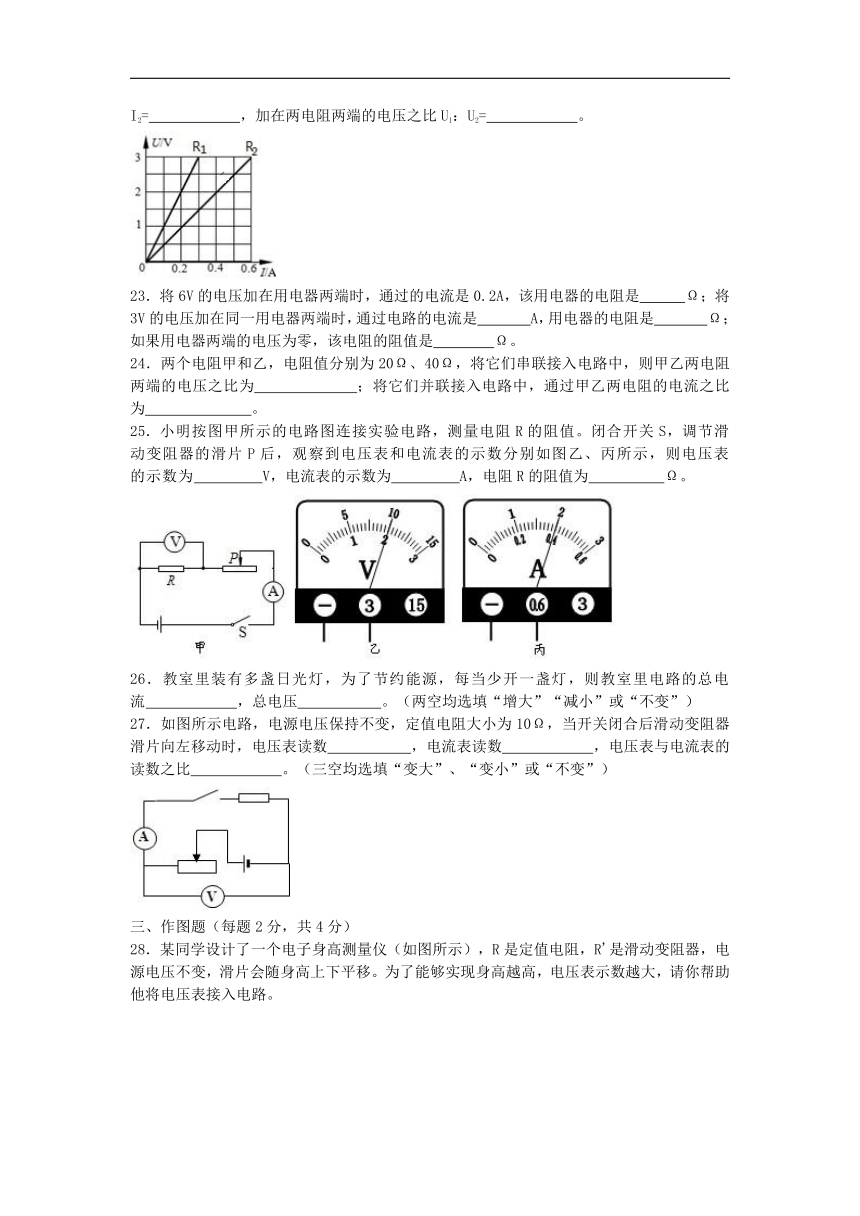

22．如图所示，是通过两个定值电阻R1、R2的电流和电压的关系图象。由图可知，当把R1、R2串联在某一电路中时，通过两电阻的电流之比I1：I2=　 　，加在两电阻两端的电压之比U1：U2=　 　，当把R1、R2并联在某一电路中时，通过两电阻的电流之比I1：I2=　 　 ，加在两电阻两端的电压之比U1：U2=　 　。
23．将6V的电压加在用电器两端时，通过的电流是0.2A，该用电器的电阻是　 　Ω；将3V的电压加在同一用电器两端时，通过电路的电流是 　A，用电器的电阻是　 　Ω；如果用电器两端的电压为零，该电阻的阻值是　 　Ω。
24．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为　 　；将它们并联接入电路中，通过甲乙两电阻的电流之比为　 　。
25．小明按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为　 　V，电流表的示数为　 　A，电阻R的阻值为　 　Ω。
26．教室里装有多盏日光灯，为了节约能源，每当少开一盏灯，则教室里电路的总电流　 　，总电压　 　。（两空均选填“增大”“减小”或“不变”）
27．如图所示电路，电源电压保持不变，定值电阻大小为10Ω，当开关闭合后滑动变阻器滑片向左移动时，电压表读数　 　，电流表读数　 　，电压表与电流表的读数之比　 　。（三空均选填“变大”、“变小”或“不变”）
三、作图题（每题2分，共4分）　
28．某同学设计了一个电子身高测量仪（如图所示），R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移。为了能够实现身高越高，电压表示数越大，请你帮助他将电压表接入电路。
29．如图电路，已知电源电压为6V，电流表的示数为0.3A，虚线框内两个定值电阻分别是R1、R2、R3中的两个（已知R1＝15Ω，R2＝25Ω，R3＝100Ω）。请你画出虚线框内电阻的连接方式并标明电阻的符号，并将电路补画完整。
四、实验题探究题（31小题的（2）和（4）两小题各2分，其余每空1分，共24分）　
30．图为“用滑动变阻器改变电路中的电流”实验电路，该电路中“○”处，应为　 　表（选填“电流”或“电压”）。按图连接电路时，开关应处于　 　状态，并应使电流从电表的　 　接线柱流出，且滑片P应置于变阻器的　 　端（选填“左”或“右”）。
31．如图所示是“探究电流的大小与哪些因素有关”的电路图。
图1 图2 图3
（1）连接电路前，　 　必须断开；连接电路时，　 的滑片必须处于阻值 的位置（最后一空选填“最大”或“最小”）。
（2）请根据图1所示的电路图用笔画线代替导线将图2所示的实物连接成完整电路（导线不允许交叉）。
（3）在探究通过导体的电流与导体两端电压关系时，应保持　 　不变，此时滑动变阻器的作用是　 　；在探究通过导体的电流与导体电阻关系时，此时应保持　 　不变。
（4）在探究通过导体的电流与导体电阻关系时，得到实验数据记录如下表。请根据表中的实验数据，在图3中画出电流随电阻变化的图象。
实验次数
1
2
3
4
电阻R/Ω
5
10
15
20
电流I/A
0.6
0.3
0.2
0.15
32．现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测量定值电阻R2阻值的实验中：
（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整。
（2）实验前为了保护电路，滑动变阻器的滑片应置于　 　端（选填“A”或“B“）。
（3）闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是　 　（填符号）
A．滑动变阻器断路 B．Rx断路 C．Rx短路
（4）排除故障后，当电压表示数为2.7V时，电流表示数如图丙所示，则通过Rx的电流大小为　 　。它的阻值是　 　Ω。
（5）本实验要多次测量取平均值，是为了　 　。
33．为了参加全国青少年创新大赛，小强运用所学电学知识设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A。
（1）当被测身高增加时，滑动变阻器R2接入电路的阻值 　，电流表的示数 　，电压表的示数　 　（三空均选填“变大”、“变小”或“不变”）。
（2）当滑动变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为　 　A。
五、计算题（34题4分，35题6分，共10分）
34．如图所示电路中，已知电源电压U＝12V保持不变，电阻R3＝8Ω，闭合开关S，电压表的示数为8V。求：
（1）电流表的示数为多少？
（2）R1与R2阻值之和为多少？
35．如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V。求：
（1）电源的电压；
（2）电阻R0的阻值；
（3）滑动变阻器的最大阻值。
　
参考答案
第5章 欧姆定律
一、选择题（每题只有一个正确答案，请将正确选项前的英文字母填入答题表中对应位置。每题2分，共40分）
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
C
D
B
A
C
B
C
D
题号
11
12
13
14
15
16
17
18
19
20
答案
C
B
C
A
B
C
B
A
D
C
二、填空题（每空1分，共22分）
21．控制变量；正比；反比；I=U/R； 22．1：1；2：1；1：2；1：1；
23．30；0.1；30；30； 24．1：2；2：1；
25．2；0.4；5； 26．减小；不变；
27．变大；变大；不变。
三、作图题（每题2分，共4分）　
28．　 29．

四、实验题探究题（31小题的（2）和（4）两小题各2分，其余每空1分，共24分）　
30．电流；断开；负；右；
31．（1）开关；滑动变阻器；最大；（2）见下图；（3）电阻；改变电阻的电压和通过的电流；电压；（4）见下图
31题（2）. 31题（4）. 32题（1）.

32．（1）见上图；（2）B；（3）B；（4）0.3A；9；（5）多次测量求平均值减小误差；
33．变大；变小；变大；0.4。
五、计算题（34题4分，35题6分，共10分）
34．（1）电流表的示数是0.5A；（2）R1与R2阻值之和是16Ω。
35．（1）6V；（2）6Ω；（3）12Ω。
