计算机组装与维护

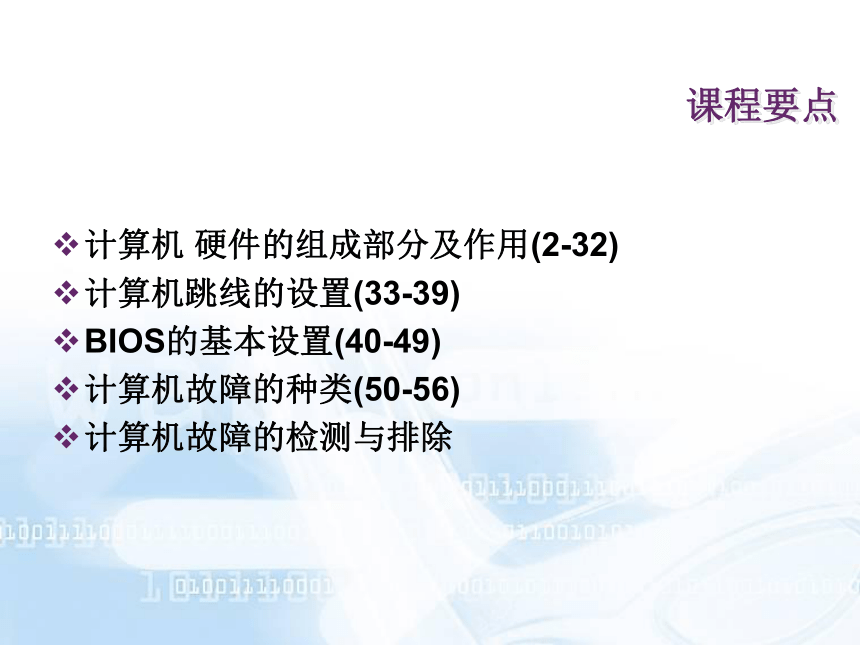

课程要点
计算机 硬件的组成部分及作用(2-32)
计算机跳线的设置(33-39)
BIOS的基本设置(40-49)
计算机故障的种类(50-56)
计算机故障的检测与排除

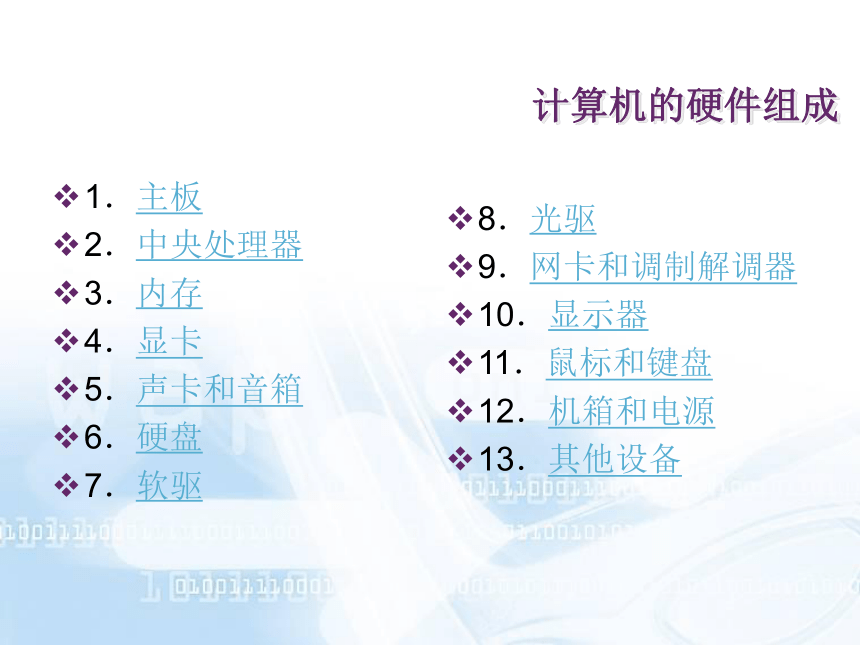

计算机的硬件组成
1．主板
2．中央处理器
3．内存
4．显卡
5．声卡和音箱
6．硬盘
7．软驱
8．光驱
9．网卡和调制解调器
10．显示器
11．鼠标和键盘
12．机箱和电源
13．其他设备
主板的分类
3．按主板的结构分类

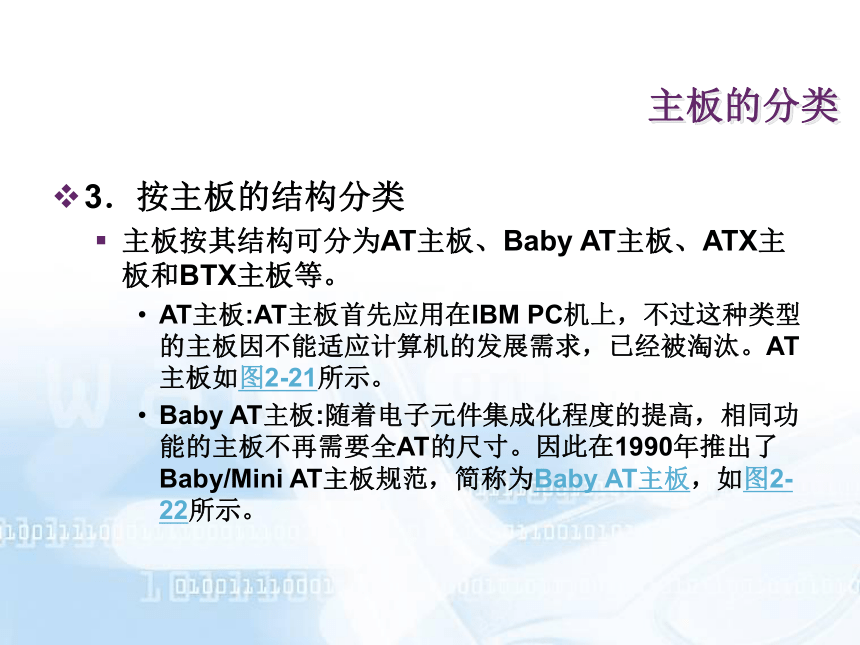

主板按其结构可分为AT主板、Baby AT主板、ATX主板和BTX主板等。
AT主板:AT主板首先应用在IBM PC机上，不过这种类型的主板因不能适应计算机的发展需求，已经被淘汰。AT主板如图2-21所示。
Baby AT主板:随着电子元件集成化程度的提高，相同功能的主板不再需要全AT的尺寸。因此在1990年推出了Baby/Mini AT主板规范，简称为Baby AT主板，如图2-22所示。
主板的分类

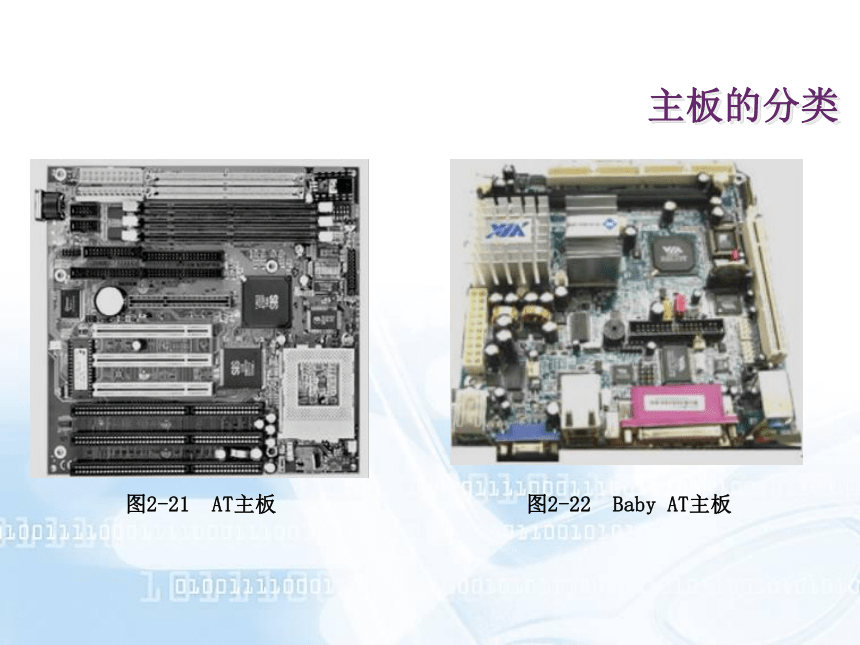

图2-21 AT主板 图2-22 Baby AT主板
主板的分类
ATX主板

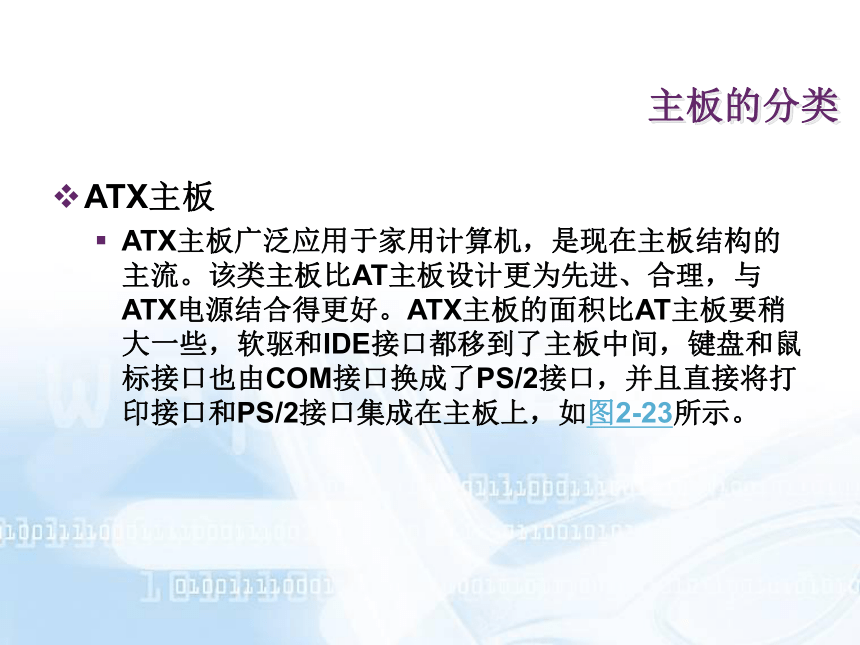

ATX主板广泛应用于家用计算机，是现在主板结构的主流。该类主板比AT主板设计更为先进、合理，与ATX电源结合得更好。ATX主板的面积比AT主板要稍大一些，软驱和IDE接口都移到了主板中间，键盘和鼠标接口也由COM接口换成了PS/2接口，并且直接将打印接口和PS/2接口集成在主板上，如图2-23所示。
主板的分类

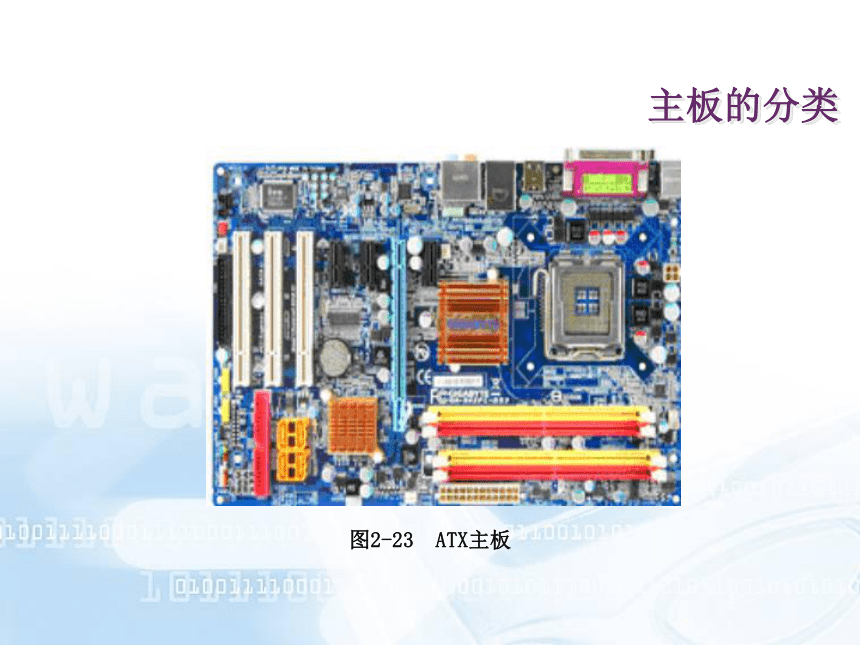

图2-23 ATX主板
主板的分类
BTX主板

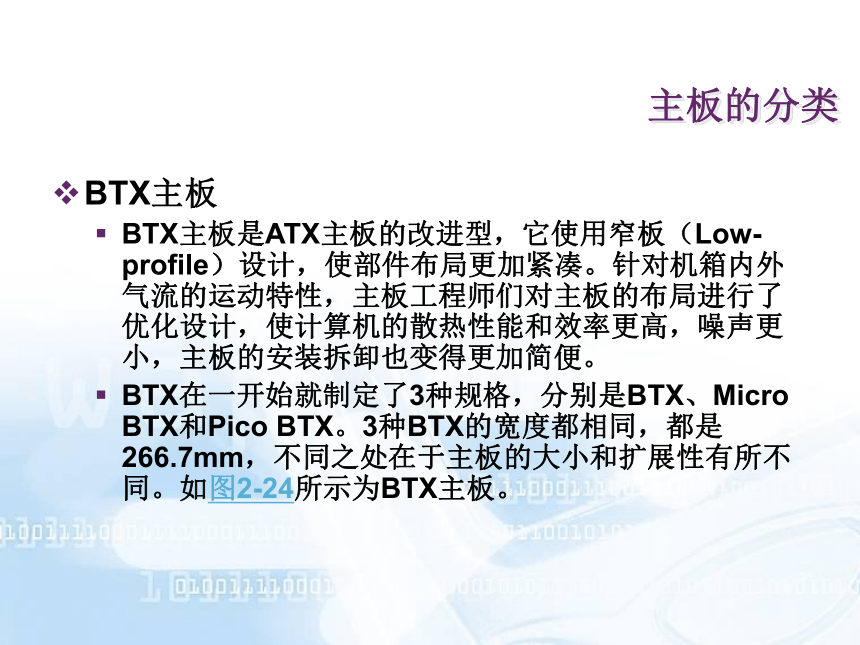

BTX主板是ATX主板的改进型，它使用窄板（Low-profile）设计，使部件布局更加紧凑。针对机箱内外气流的运动特性，主板工程师们对主板的布局进行了优化设计，使计算机的散热性能和效率更高，噪声更小，主板的安装拆卸也变得更加简便。
BTX在一开始就制定了3种规格，分别是BTX、Micro BTX和Pico BTX。3种BTX的宽度都相同，都是266.7mm，不同之处在于主板的大小和扩展性有所不同。如图2-24所示为BTX主板。
主板的分类

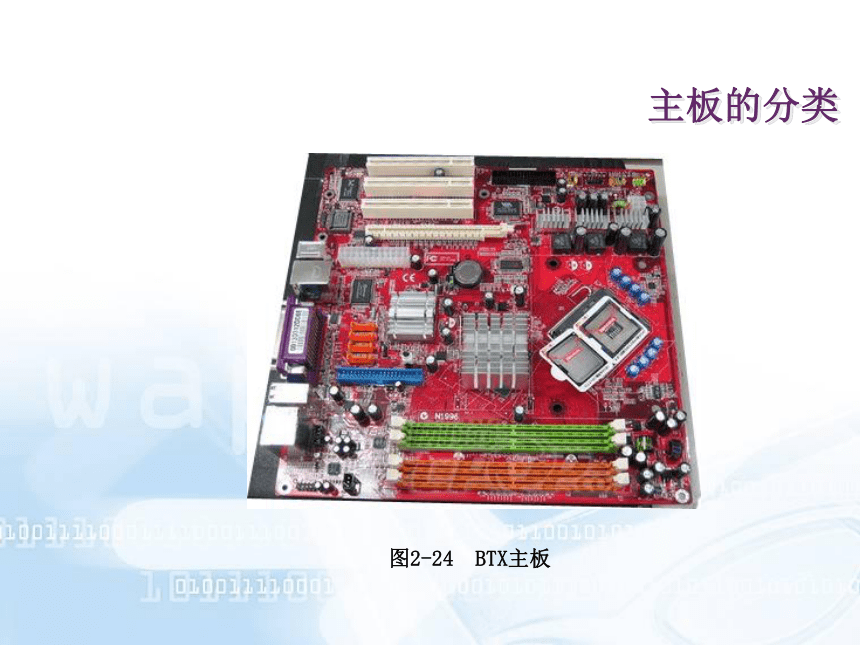

图2-24 BTX主板
主板的结构

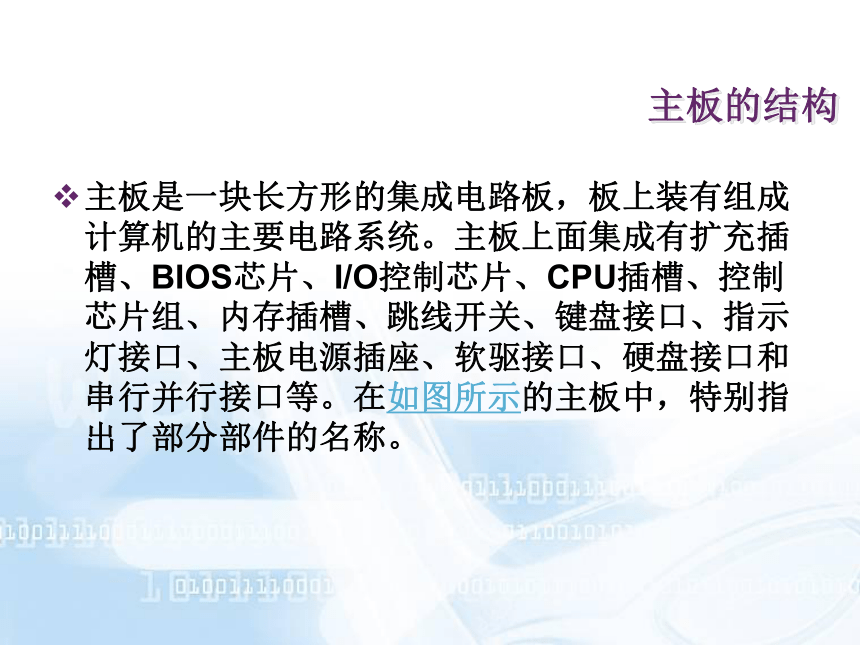

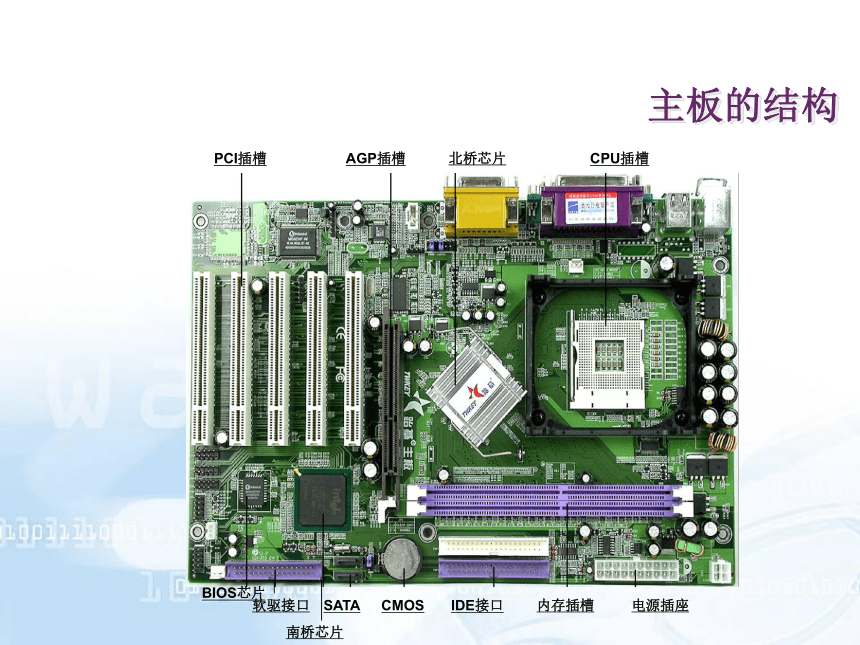

主板是一块长方形的集成电路板，板上装有组成计算机的主要电路系统。主板上面集成有扩充插槽、BIOS芯片、I/O控制芯片、CPU插槽、控制芯片组、内存插槽、跳线开关、键盘接口、指示灯接口、主板电源插座、软驱接口、硬盘接口和串行并行接口等。在如图所示的主板中，特别指出了部分部件的名称。
主板的结构
PCI插槽
AGP插槽
北桥芯片
CPU插槽
南桥芯片
BIOS芯片
电源插座
内存插槽
IDE接口
CMOS
软驱接口
SATA
主板的结构
外设接口

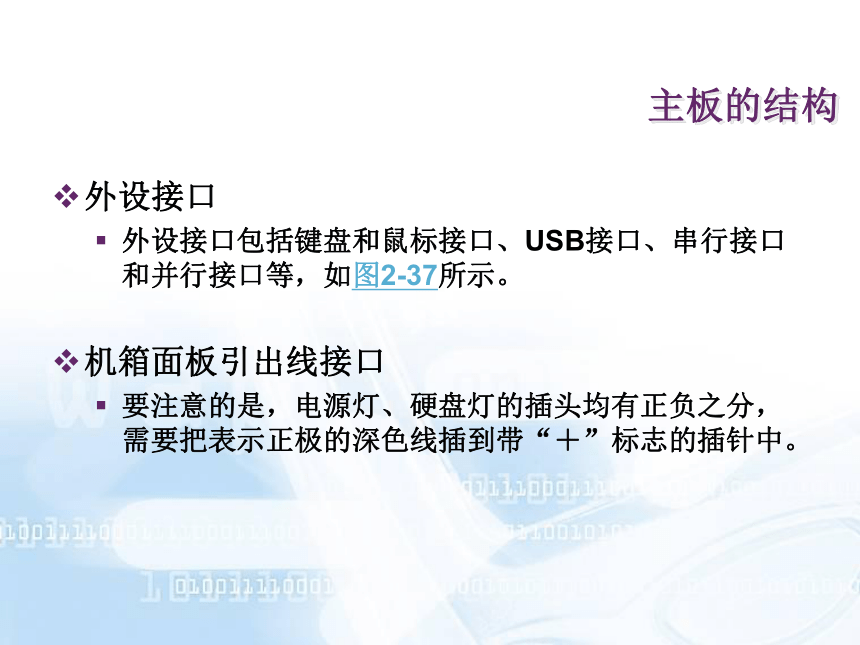

外设接口包括键盘和鼠标接口、USB接口、串行接口和并行接口等，如图2-37所示。
机箱面板引出线接口
要注意的是，电源灯、硬盘灯的插头均有正负之分，需要把表示正极的深色线插到带“＋”标志的插针中。
主板的结构
PS/2鼠标接口
PS/2键盘接口
USB接口
串行接口
并行接口
并行USB接口
网卡接口
声 卡 接 口
图2-37 外设接口
跳线的类型
键帽式跳线
软跳线
Dip 式跳线
迄今为止跳线已经发展了三代
机箱面板指示灯及控制按键插针
POWER LED 电源指示灯
SPEAKER 铃（扬声器）
HDD LED 硬盘指示灯
TURBO LED 跳频指示灯
TURBO SW 跳频控制按键插针
RESET SW Reset控制按键插针
POWER SW 电源控制按键插针
KEYLOCK 键盘锁
主板的结构
1．控制芯片组
2．BIOS芯片
3．主板的插座
4．主板上的插槽
5．外设接口
6．机箱面板引出线接口
主板的结构
控制芯片组
芯片组由北桥芯片和南桥芯片构成。
北桥芯片的主要功能是通过前端总线与CPU进行数据交换，并将处理过的数据信号和控制信号传送给内存、图形图像控制组件和南桥芯片。北桥芯片如图2-25所示。
南桥芯片作为主板的外交大使、基本输入输出的控制中心，一般被安装在PCI插槽的前侧。南桥芯片与BIOS芯片相通，主要负责对外部设备数据的传输和处理，同时管理IDE设备、DMA通道控制、对AC 97音频数据的处理，以及对网络接口、USB接口的控制和电源管理等。如图2-26所示为典型的南桥芯片。
主板的结构
图2-25 北桥芯片 图2-26 南桥芯片
主板的结构
BIOS芯片
BIOS的全称为Basic Input/Output System，中文意思为基本输入输出系统，它既是硬件又含有软件，是系统中硬件与软件之间交换信息的链接器。在主板BIOS芯片的上面，一般都贴有Award或者是AMI的标识，它是主板上惟一贴有标签的芯片。芯片的内部通常都固化有键盘鼠标、串口并口、软驱和硬盘驱动器等系统启动所必须的基本驱动程序。我们常说的清除CMOS设置，实际上就是撤消BIOS芯片的后备电源(钮扣电池)，让CMOS芯片中保存的数据参数恢复到出厂状态。BIOS芯片如图2-27所示。
主板的结构
图2-27 主板上的BIOS芯片
主板的结构
IDE设备接口
一般位于主板的底部，有40针。两个IDE口并在一起，有时一个呈绿色，表示它为IDE1。因为系统首先检测IDE1，所以IDE1应该接系统引导硬盘。现在的主板上IDE和串行ATA接口并存，既支持ATA133，又支持串行ATA(即SATA)。串行ATA是在并行传输速率无法进一步提高的情况下出现的一种新的、具有更高传输速率的技术。如图2-35(a)所示为IDE设备接口，(b)所示为SATA接口。
主板的结构
(a)IDE接口 (b)SATA接口
图2-35 硬盘设备接口
主板的结构
软盘驱动器接口
软盘驱动器接口用来连接软驱，多位于IDE接口旁边，每个主板只有一个软驱插座，通常标注着“FLOPPY”或“FDD”或“FDC”，它比IDE插槽短，如图2-36所示。
图2-36 软盘驱动器接口
主板的结构
主板上的插槽
AGP插槽: AGP（Accelerated Graphics Port，图形加速端口）插槽是专用的显卡插槽。主板上一般只有一个AGP插槽。它可以加速显卡的3D处理能力，让视频处理器与系统内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，同时提高了3D图形的数据传输速度，如图2-30所示。
主板的结构
图2-30 AGP插槽
主板的结构
PCI插槽
PCI（Peripheral Component Interconnect，外围部件互连）总线是一个先进的高性能局部总线，通常工作频率为66MHz。主板上的PCI插槽一般有3～5个，常见的PCI卡有声卡、网卡、电视卡和内置Modem等。PCI插槽如图2-33所示。
PCI Express插槽
PCI Express总线是PCI扩展总线的新一代升级标准，简称PCI-E。该总线采用点对点技术，能够为每一个设备分配独享通道带宽，不需要在设备之间共享资源，这就充分保障了各设备的宽带资源，从而提高数据传输速率。PCI-E插槽如图2-34所示。
主板的结构
图2-33 PCI插槽 图2-34 PCI-E插槽
CPU
CPU（Central Processing Unit）中文名称为中央处理器或中央处理单元，它是计算机系统的核心部件。CPU的性能高低直接影响着整台微机的性能，它负责微机系统中数值运算、逻辑判断、控制分析等核心工作。
正面
反面
CPU的性能指标
CPU的技术指标
1、主频
2、外频
3、倍频
4、地址总线宽度
5、数据总线宽度
6、L1 Cache
7、L2 Cache
8、生产工艺
9、工作电压
10、插槽类型
11、动态处理
12、协处理器
显卡
显示卡简称“显卡”，显卡是用来控制显示器颜色等信息的设备。也就是说，显示器必须依靠显示卡提供的显示信号才能显示出各种字符和图像。显卡如图1-5所示。
计算机的硬件组成
5.声卡和音箱
声卡是计算机中处理声音的部件，声卡上有音箱和耳麦的插口如图所示：
图1-6 声卡 图1-7 音箱
计算机的硬件组成
6．硬盘
硬盘是大容量、高存取速度、不易磨损的计算机外部存储设备，是计算机系统中保存信息资源最重要的外部存储器。主要有IDE接口和SATA接口硬盘如图1-8所示。
图1-8
IDE接口硬盘跳线设置
迈拓硬盘跳线设置： 美钻硬盘跳线设置：
主盘跳线：跳J50和J46
计算机的硬件组成
软驱
软盘驱动器一般简称为“软驱”，是专门用来读写软盘的设备，软驱是软盘和计算机交流的媒介。常用的软盘是3.5英寸、1.44MB的。软驱如图1-10所示。
图1-10
计算机的硬件组成
光驱
光盘驱动器简称“光驱”，光驱需要与光盘配合使用。光驱包括只读光驱（CD-ROM）、可擦写光驱（CD-R/W）、DVD只读光驱和DVD可擦写光驱等。光驱如图1-9所示。
图1-9
网卡类型
PCI网卡
100Mb/s网卡
USB网卡
笔记本网卡
内存的定义
内存也叫主存，是PC系统存放数据与指令的半导体存储器单元，也叫主存储器（Main Memory），通常分为只读存储器（ROM-Read Only Memory）、随机存储器（RAM-Red Access Memory）和高速缓存存储器（Cache）。我们平常所指的内存条其实就是RAM，其主要的作用是存放各种输入、输出数据和中间计算结果，以及与外部存储器交换信息时做缓冲之用。
内存的分类
按照内存的工作原理分为：
RAM（Random Access Memory）
随机存储器
ROM（Read Only Memory）
只读存储器
内存条
EDO内存
SDRAM内存
DDR RAM内存
RDRAM
通过BIOS报警声判断故障
主要有Award BIOS 、AMI BIOS、Phoenix BIOS三种。
⑴.Award BIOS是由Award Software 公司开发的BIOS产品，功能较为齐全，支持许多新硬件
⑵.AMI BIOS是由AMI公司出品的BIOS系统软件，它对各种软、硬件的适应性好，能保证系统的性能稳定。
⑶.Phoenix BIOS是Phoenix公司产品，多用于高档的原装品牌机和笔记本电脑上。其画面简洁，便于操作。
通过BIOS报警声判断故障
BIOS自检响铃及其含义
Award的自检铃声及其含义
铃 声 含 义
1短 系统启动正常
1长1短 内存或主板出错
1长2短 显示错误（显示器或显示卡）
1长9短 主板FlashROM或EPROM错误
不停地响（长） 内存损坏或接触不良
不停地响（短） 电源、显示器或显示卡接触不良
通过BIOS报警声判断故障
BIOS自检响铃及其含义
AMI的自检铃声及其含义
铃 声 含 义
1短 内存错误
2短 内存校验错误
3短 基本内存错误
4短 系统时钟错误
5短 处理器错误
6短 键盘控制器错误
7短 实模式错误
8短 显示内存错误
1长3短 内存错误
1长8短 显示测试错误
通过BIOS报警声判断故障
BIOS自检响铃及其含义
Phoenix的自检铃声及其含义
铃 声 含 义
1短 系统启动正常
3短 系统加电初始化失败
1短1短4短 ROM BIOS 校验错误
1短1短3短 COMS或电池失效
BIOS的作用
1、开机引导
2、上电自检（POST）
3、驱动I/O基本设备
4、分配中断值
5、系统启动自举程序
Award BIOS的设置
Standard CMOS Features 标准CMOS设置（包括日期、时间、硬盘软驱类型等）
Advanced BIOS Features 高级BIOS设置（包括所有特殊功能的选项设置）
Advanced Chipset Features 高级芯片组设置 （与主板芯片特性有关的特性功能）
Integrated Peripherals 外部集成设备调节设置（如串口、并口等）
Power Management Setup 电源管理设置
Award BIOS的设置
Set Supervisor Password 管理员口令设置
Set user Password 普通用户口令设置
Save & Exit setup 保存退出
Exit Without Saving 不保存退出
BIOS功能设置（Advanced BIOS Features）
BIOS常用的设置
First Boot Device(第一启动项)
Second Boot Device（第二启动项）
Third Boot Device（第三启动项）
Boot other Device （从其他驱动器启动）
可以通过如下选项启动：Floppy、LS120、Hard Disk、CDROM、ZIP100、USB-FDD、USB-ZIP、LAN
USB-CDROM、Disabled
Integrated Peripherals
外部集成设备调节设置
Onboard Lan Device (集成网卡设置项)
默认为：Enabled
Onboard LAN Boot ROM（外部独立网卡设置项）
默认设置为：Disabled
USB Controller (USB控制器)
默认设置为: Enabled
USB Keyboard Support (USB键盘支持)
默认设置为：Disabled
USB Mouse Support (USB鼠标支持)
默认设置为：Disabled
CMOS参数设置的清除
方法一：跳线法
设置CMOS在主板上的跳线。
方法二：电池法：
取下CMOS电池
计算机故障的分类
计算机硬故障
电源故障
芯片故障
连线故障
部件故障
兼容性故障
计算机软故障
操作系统中的文件损坏引起的故障
驱动程序不正确引起的故障
误操作引起的故障
计算机病毒引起的故障
不正确的系统设置引起的故障
硬件故障的诊断步骤
⑴.由表及里
⑵.先电源后负载
⑶.先外设再主机
⑷.先静态后动态
⑸.先共性后局部
硬件故障的处理方法
⑴.清洁法
⑵.直接观察法
⑶.最小系统法
⑷.拔插法
⑸.交换法
⑹.比较法
⑺.振动敲击法
驱动类故障
诊断卡的使用
诊断卡排错
当插在PCI总线槽上时：
电源指示灯组为：12V,-12V,3V3,5V；
信号指示灯组为：IRDY,FRAME,CLK,RST,RUN
当插在ISA总线槽上时：
电源指示灯组为：12V,-12V,-5V,5V；
信号指示灯组为：BIOS,OSC,CLK,RST,RUN
常见的错误代码含义
C1 :内存读写测试，如果内存没有插上，或者频率太高会被BIOS认为没有内存条，那么POST就会停留在“C1”处。
OD :表示显卡没有插好或者没有显卡，此时蜂鸣器也会发出嘟嘟声。
2B :测试磁盘驱动器，软驱或硬盘控制器出现问题，都会显示“2B”。
FF :表示对所有配件的一切检测都通过了。但如果一开机就显示“FF”，这并不表示系统正常而是主板的BIOS出现故障，导致原因可能有：CPU没有插好，CPU的核心电压没调好、CPU 频率过高，主板自身问题等。

总结
计算机 硬件的组成部分及作用
计算机跳线的设置
BIOS的基本设置
计算机故障的种类
计算机故障的检测与排除
计算机组装与维护
课程要点
计算机 硬件的组成部分及作用(2-32)
计算机跳线的设置(33-39)
BIOS的基本设置(40-49)
计算机故障的种类(50-56)
计算机故障的检测与排除
计算机的硬件组成
1．主板
2．中央处理器
3．内存
4．显卡
5．声卡和音箱
6．硬盘
7．软驱
8．光驱
9．网卡和调制解调器
10．显示器
11．鼠标和键盘
12．机箱和电源
13．其他设备
主板的分类
3．按主板的结构分类
主板按其结构可分为AT主板、Baby AT主板、ATX主板和BTX主板等。
AT主板:AT主板首先应用在IBM PC机上，不过这种类型的主板因不能适应计算机的发展需求，已经被淘汰。AT主板如图2-21所示。
Baby AT主板:随着电子元件集成化程度的提高，相同功能的主板不再需要全AT的尺寸。因此在1990年推出了Baby/Mini AT主板规范，简称为Baby AT主板，如图2-22所示。
主板的分类
图2-21 AT主板 图2-22 Baby AT主板
主板的分类
ATX主板
ATX主板广泛应用于家用计算机，是现在主板结构的主流。该类主板比AT主板设计更为先进、合理，与ATX电源结合得更好。ATX主板的面积比AT主板要稍大一些，软驱和IDE接口都移到了主板中间，键盘和鼠标接口也由COM接口换成了PS/2接口，并且直接将打印接口和PS/2接口集成在主板上，如图2-23所示。
主板的分类
图2-23 ATX主板
主板的分类
BTX主板
BTX主板是ATX主板的改进型，它使用窄板（Low-profile）设计，使部件布局更加紧凑。针对机箱内外气流的运动特性，主板工程师们对主板的布局进行了优化设计，使计算机的散热性能和效率更高，噪声更小，主板的安装拆卸也变得更加简便。
BTX在一开始就制定了3种规格，分别是BTX、Micro BTX和Pico BTX。3种BTX的宽度都相同，都是266.7mm，不同之处在于主板的大小和扩展性有所不同。如图2-24所示为BTX主板。
主板的分类
图2-24 BTX主板
主板的结构
主板是一块长方形的集成电路板，板上装有组成计算机的主要电路系统。主板上面集成有扩充插槽、BIOS芯片、I/O控制芯片、CPU插槽、控制芯片组、内存插槽、跳线开关、键盘接口、指示灯接口、主板电源插座、软驱接口、硬盘接口和串行并行接口等。在如图所示的主板中，特别指出了部分部件的名称。
主板的结构
PCI插槽
AGP插槽
北桥芯片
CPU插槽
南桥芯片
BIOS芯片
电源插座
内存插槽
IDE接口
CMOS
软驱接口
SATA
主板的结构
外设接口
外设接口包括键盘和鼠标接口、USB接口、串行接口和并行接口等，如图2-37所示。
机箱面板引出线接口
要注意的是，电源灯、硬盘灯的插头均有正负之分，需要把表示正极的深色线插到带“＋”标志的插针中。
主板的结构
PS/2鼠标接口
PS/2键盘接口
USB接口
串行接口
并行接口
并行USB接口
网卡接口
声 卡 接 口
图2-37 外设接口
跳线的类型
键帽式跳线
软跳线
Dip 式跳线
迄今为止跳线已经发展了三代
机箱面板指示灯及控制按键插针
POWER LED 电源指示灯
SPEAKER 铃（扬声器）
HDD LED 硬盘指示灯
TURBO LED 跳频指示灯
TURBO SW 跳频控制按键插针
RESET SW Reset控制按键插针
POWER SW 电源控制按键插针
KEYLOCK 键盘锁
主板的结构
1．控制芯片组
2．BIOS芯片
3．主板的插座
4．主板上的插槽
5．外设接口
6．机箱面板引出线接口
主板的结构
控制芯片组
芯片组由北桥芯片和南桥芯片构成。
北桥芯片的主要功能是通过前端总线与CPU进行数据交换，并将处理过的数据信号和控制信号传送给内存、图形图像控制组件和南桥芯片。北桥芯片如图2-25所示。
南桥芯片作为主板的外交大使、基本输入输出的控制中心，一般被安装在PCI插槽的前侧。南桥芯片与BIOS芯片相通，主要负责对外部设备数据的传输和处理，同时管理IDE设备、DMA通道控制、对AC 97音频数据的处理，以及对网络接口、USB接口的控制和电源管理等。如图2-26所示为典型的南桥芯片。
主板的结构
图2-25 北桥芯片 图2-26 南桥芯片
主板的结构
BIOS芯片
BIOS的全称为Basic Input/Output System，中文意思为基本输入输出系统，它既是硬件又含有软件，是系统中硬件与软件之间交换信息的链接器。在主板BIOS芯片的上面，一般都贴有Award或者是AMI的标识，它是主板上惟一贴有标签的芯片。芯片的内部通常都固化有键盘鼠标、串口并口、软驱和硬盘驱动器等系统启动所必须的基本驱动程序。我们常说的清除CMOS设置，实际上就是撤消BIOS芯片的后备电源(钮扣电池)，让CMOS芯片中保存的数据参数恢复到出厂状态。BIOS芯片如图2-27所示。
主板的结构
图2-27 主板上的BIOS芯片
主板的结构
IDE设备接口
一般位于主板的底部，有40针。两个IDE口并在一起，有时一个呈绿色，表示它为IDE1。因为系统首先检测IDE1，所以IDE1应该接系统引导硬盘。现在的主板上IDE和串行ATA接口并存，既支持ATA133，又支持串行ATA(即SATA)。串行ATA是在并行传输速率无法进一步提高的情况下出现的一种新的、具有更高传输速率的技术。如图2-35(a)所示为IDE设备接口，(b)所示为SATA接口。
主板的结构
(a)IDE接口 (b)SATA接口
图2-35 硬盘设备接口
主板的结构
软盘驱动器接口
软盘驱动器接口用来连接软驱，多位于IDE接口旁边，每个主板只有一个软驱插座，通常标注着“FLOPPY”或“FDD”或“FDC”，它比IDE插槽短，如图2-36所示。
图2-36 软盘驱动器接口
主板的结构
主板上的插槽
AGP插槽: AGP（Accelerated Graphics Port，图形加速端口）插槽是专用的显卡插槽。主板上一般只有一个AGP插槽。它可以加速显卡的3D处理能力，让视频处理器与系统内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，同时提高了3D图形的数据传输速度，如图2-30所示。
主板的结构
图2-30 AGP插槽
主板的结构
PCI插槽
PCI（Peripheral Component Interconnect，外围部件互连）总线是一个先进的高性能局部总线，通常工作频率为66MHz。主板上的PCI插槽一般有3～5个，常见的PCI卡有声卡、网卡、电视卡和内置Modem等。PCI插槽如图2-33所示。
PCI Express插槽
PCI Express总线是PCI扩展总线的新一代升级标准，简称PCI-E。该总线采用点对点技术，能够为每一个设备分配独享通道带宽，不需要在设备之间共享资源，这就充分保障了各设备的宽带资源，从而提高数据传输速率。PCI-E插槽如图2-34所示。
主板的结构
图2-33 PCI插槽 图2-34 PCI-E插槽
CPU
CPU（Central Processing Unit）中文名称为中央处理器或中央处理单元，它是计算机系统的核心部件。CPU的性能高低直接影响着整台微机的性能，它负责微机系统中数值运算、逻辑判断、控制分析等核心工作。
正面
反面
CPU的性能指标
CPU的技术指标
1、主频
2、外频
3、倍频
4、地址总线宽度
5、数据总线宽度
6、L1 Cache
7、L2 Cache
8、生产工艺
9、工作电压
10、插槽类型
11、动态处理
12、协处理器
显卡
显示卡简称“显卡”，显卡是用来控制显示器颜色等信息的设备。也就是说，显示器必须依靠显示卡提供的显示信号才能显示出各种字符和图像。显卡如图1-5所示。
计算机的硬件组成
5.声卡和音箱
声卡是计算机中处理声音的部件，声卡上有音箱和耳麦的插口如图所示：
图1-6 声卡 图1-7 音箱
计算机的硬件组成
6．硬盘
硬盘是大容量、高存取速度、不易磨损的计算机外部存储设备，是计算机系统中保存信息资源最重要的外部存储器。主要有IDE接口和SATA接口硬盘如图1-8所示。
图1-8
IDE接口硬盘跳线设置
迈拓硬盘跳线设置： 美钻硬盘跳线设置：
主盘跳线：跳J50和J46
计算机的硬件组成
软驱
软盘驱动器一般简称为“软驱”，是专门用来读写软盘的设备，软驱是软盘和计算机交流的媒介。常用的软盘是3.5英寸、1.44MB的。软驱如图1-10所示。
图1-10
计算机的硬件组成
光驱
光盘驱动器简称“光驱”，光驱需要与光盘配合使用。光驱包括只读光驱（CD-ROM）、可擦写光驱（CD-R/W）、DVD只读光驱和DVD可擦写光驱等。光驱如图1-9所示。
图1-9
网卡类型
PCI网卡
100Mb/s网卡
USB网卡
笔记本网卡
内存的定义
内存也叫主存，是PC系统存放数据与指令的半导体存储器单元，也叫主存储器（Main Memory），通常分为只读存储器（ROM-Read Only Memory）、随机存储器（RAM-Red Access Memory）和高速缓存存储器（Cache）。我们平常所指的内存条其实就是RAM，其主要的作用是存放各种输入、输出数据和中间计算结果，以及与外部存储器交换信息时做缓冲之用。
内存的分类
按照内存的工作原理分为：
RAM（Random Access Memory）
随机存储器
ROM（Read Only Memory）
只读存储器
内存条
EDO内存
SDRAM内存
DDR RAM内存
RDRAM
通过BIOS报警声判断故障
主要有Award BIOS 、AMI BIOS、Phoenix BIOS三种。
⑴.Award BIOS是由Award Software 公司开发的BIOS产品，功能较为齐全，支持许多新硬件
⑵.AMI BIOS是由AMI公司出品的BIOS系统软件，它对各种软、硬件的适应性好，能保证系统的性能稳定。
⑶.Phoenix BIOS是Phoenix公司产品，多用于高档的原装品牌机和笔记本电脑上。其画面简洁，便于操作。
通过BIOS报警声判断故障
BIOS自检响铃及其含义
Award的自检铃声及其含义
铃 声 含 义
1短 系统启动正常
1长1短 内存或主板出错
1长2短 显示错误（显示器或显示卡）
1长9短 主板FlashROM或EPROM错误
不停地响（长） 内存损坏或接触不良
不停地响（短） 电源、显示器或显示卡接触不良
通过BIOS报警声判断故障
BIOS自检响铃及其含义
AMI的自检铃声及其含义
铃 声 含 义
1短 内存错误
2短 内存校验错误
3短 基本内存错误
4短 系统时钟错误
5短 处理器错误
6短 键盘控制器错误
7短 实模式错误
8短 显示内存错误
1长3短 内存错误
1长8短 显示测试错误
通过BIOS报警声判断故障
BIOS自检响铃及其含义
Phoenix的自检铃声及其含义
铃 声 含 义
1短 系统启动正常
3短 系统加电初始化失败
1短1短4短 ROM BIOS 校验错误
1短1短3短 COMS或电池失效
BIOS的作用
1、开机引导
2、上电自检（POST）
3、驱动I/O基本设备
4、分配中断值
5、系统启动自举程序
Award BIOS的设置
Standard CMOS Features 标准CMOS设置（包括日期、时间、硬盘软驱类型等）
Advanced BIOS Features 高级BIOS设置（包括所有特殊功能的选项设置）
Advanced Chipset Features 高级芯片组设置 （与主板芯片特性有关的特性功能）
Integrated Peripherals 外部集成设备调节设置（如串口、并口等）
Power Management Setup 电源管理设置
Award BIOS的设置
Set Supervisor Password 管理员口令设置
Set user Password 普通用户口令设置
Save & Exit setup 保存退出
Exit Without Saving 不保存退出
BIOS功能设置（Advanced BIOS Features）
BIOS常用的设置
First Boot Device(第一启动项)
Second Boot Device（第二启动项）
Third Boot Device（第三启动项）
Boot other Device （从其他驱动器启动）
可以通过如下选项启动：Floppy、LS120、Hard Disk、CDROM、ZIP100、USB-FDD、USB-ZIP、LAN
USB-CDROM、Disabled
Integrated Peripherals
外部集成设备调节设置
Onboard Lan Device (集成网卡设置项)
默认为：Enabled
Onboard LAN Boot ROM（外部独立网卡设置项）
默认设置为：Disabled
USB Controller (USB控制器)
默认设置为: Enabled
USB Keyboard Support (USB键盘支持)
默认设置为：Disabled
USB Mouse Support (USB鼠标支持)
默认设置为：Disabled
CMOS参数设置的清除
方法一：跳线法
设置CMOS在主板上的跳线。
方法二：电池法：
取下CMOS电池
计算机故障的分类
计算机硬故障
电源故障
芯片故障
连线故障
部件故障
兼容性故障
计算机软故障
操作系统中的文件损坏引起的故障
驱动程序不正确引起的故障
误操作引起的故障
计算机病毒引起的故障
不正确的系统设置引起的故障
硬件故障的诊断步骤
⑴.由表及里
⑵.先电源后负载
⑶.先外设再主机
⑷.先静态后动态
⑸.先共性后局部
硬件故障的处理方法
⑴.清洁法
⑵.直接观察法
⑶.最小系统法
⑷.拔插法
⑸.交换法
⑹.比较法
⑺.振动敲击法
驱动类故障
诊断卡的使用
诊断卡排错
当插在PCI总线槽上时：
电源指示灯组为：12V,-12V,3V3,5V；
信号指示灯组为：IRDY,FRAME,CLK,RST,RUN
当插在ISA总线槽上时：
电源指示灯组为：12V,-12V,-5V,5V；
信号指示灯组为：BIOS,OSC,CLK,RST,RUN
常见的错误代码含义
C1 :内存读写测试，如果内存没有插上，或者频率太高会被BIOS认为没有内存条，那么POST就会停留在“C1”处。
OD :表示显卡没有插好或者没有显卡，此时蜂鸣器也会发出嘟嘟声。
2B :测试磁盘驱动器，软驱或硬盘控制器出现问题，都会显示“2B”。
FF :表示对所有配件的一切检测都通过了。但如果一开机就显示“FF”，这并不表示系统正常而是主板的BIOS出现故障，导致原因可能有：CPU没有插好，CPU的核心电压没调好、CPU 频率过高，主板自身问题等。
总结
计算机 硬件的组成部分及作用
计算机跳线的设置
BIOS的基本设置
计算机故障的种类
计算机故障的检测与排除
