透镜及其应用

(共49张PPT)

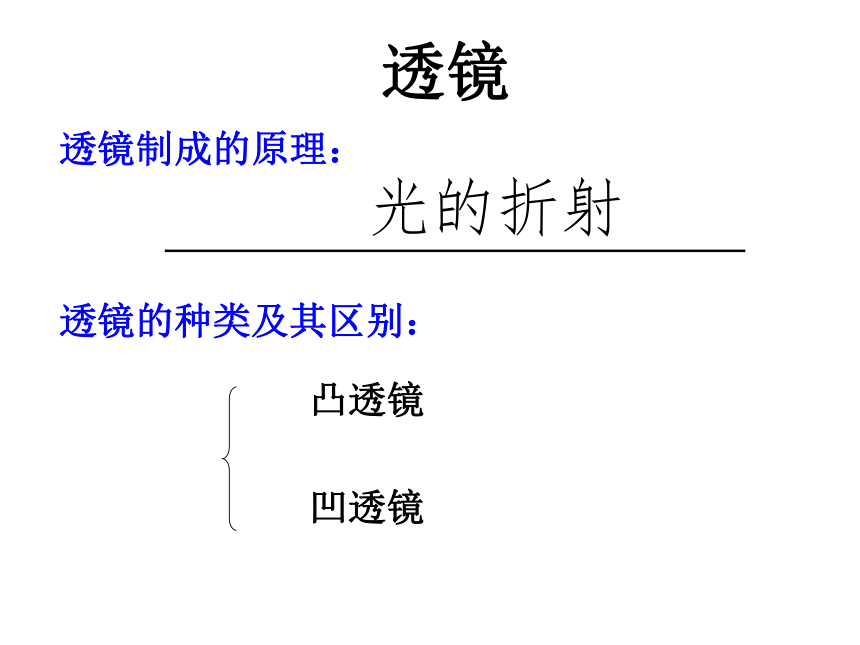

透镜
透镜制成的原理：
透镜的种类及其区别：
光的折射
凸透镜
凹透镜

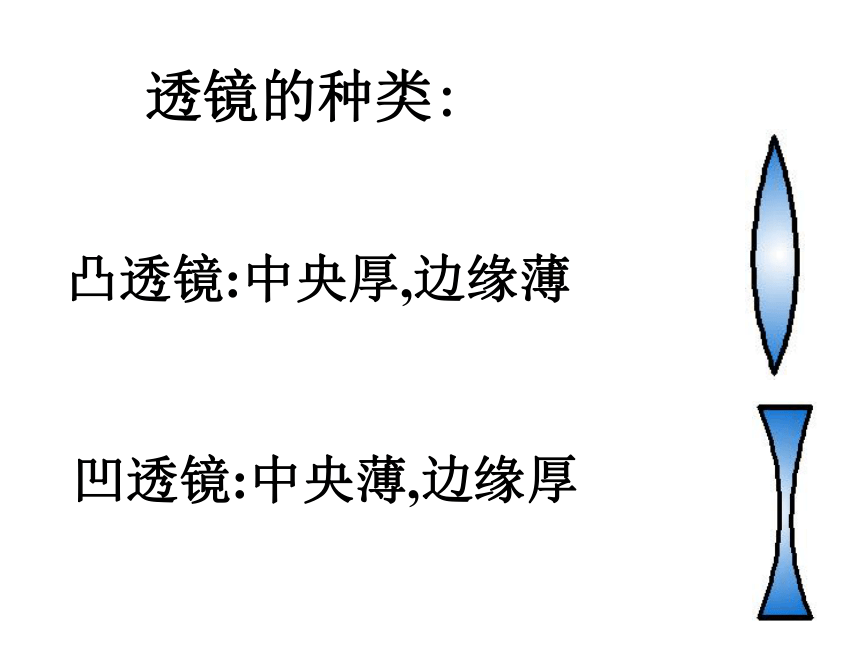

凸透镜:中央厚,边缘薄
凹透镜:中央薄,边缘厚
透镜的种类:

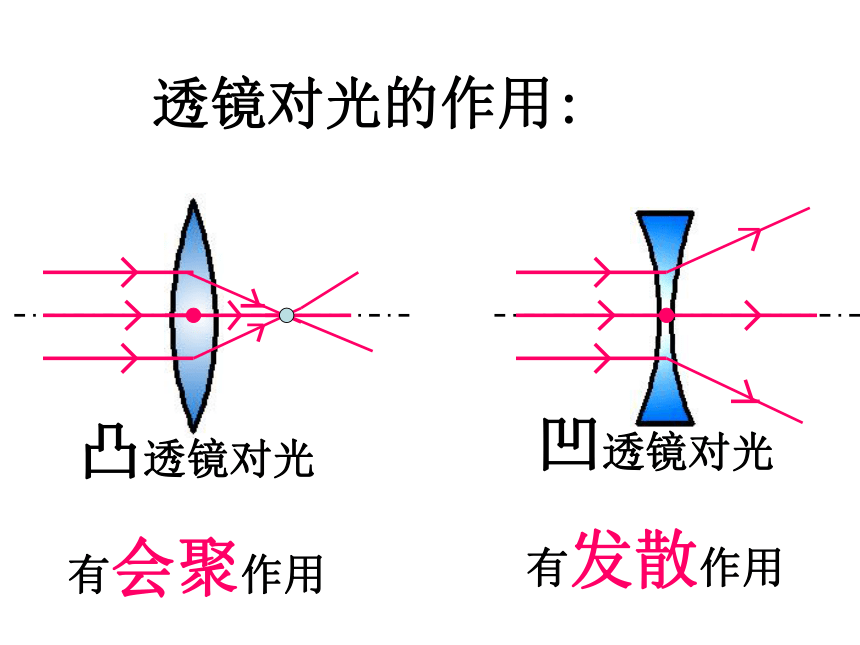

透镜对光的作用:
凸透镜对光
有会聚作用
凹透镜对光
有发散作用

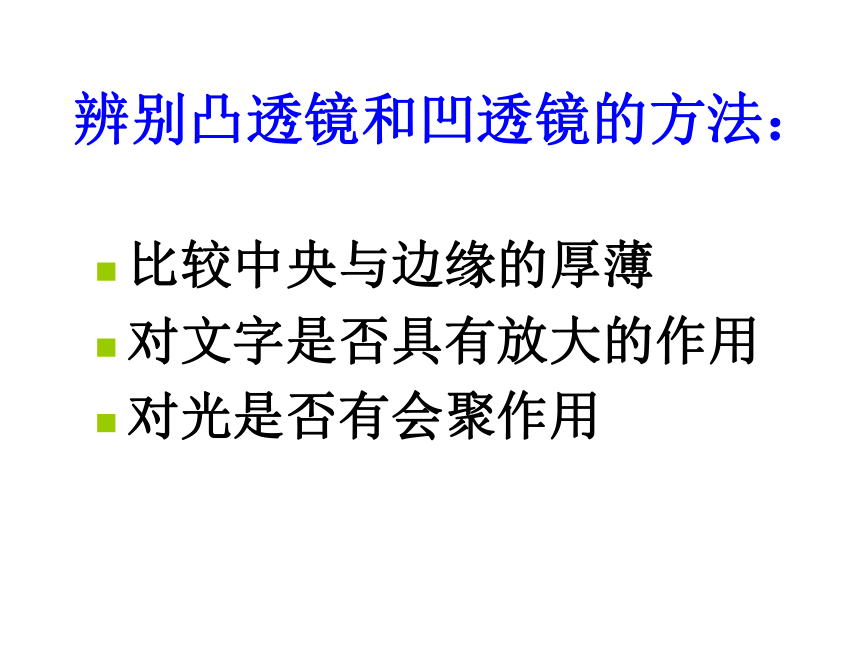

辨别凸透镜和凹透镜的方法：
比较中央与边缘的厚薄
对文字是否具有放大的作用
对光是否有会聚作用

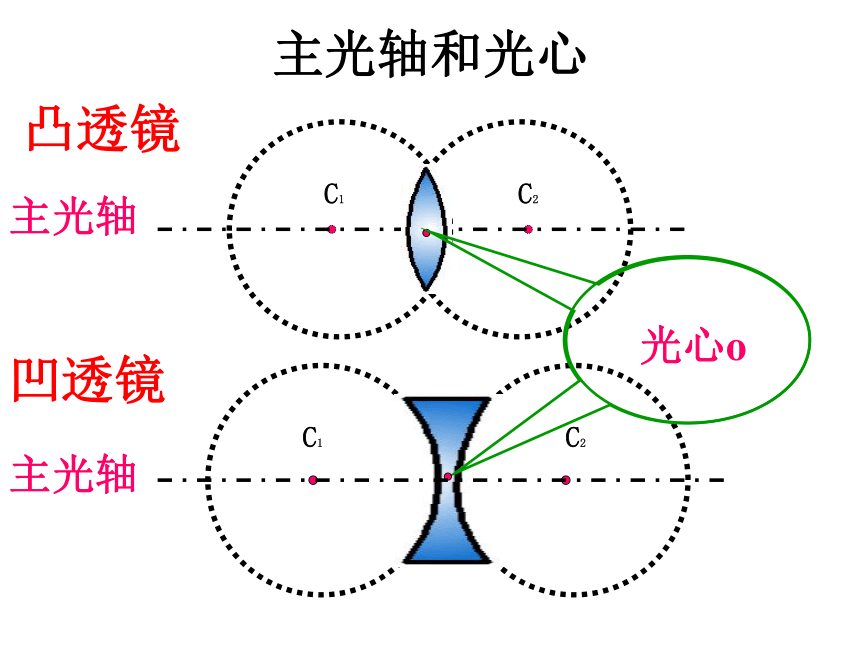

主光轴和光心
C1
C2
主光轴
光心o
凸透镜
C1
C2
主光轴
凹透镜

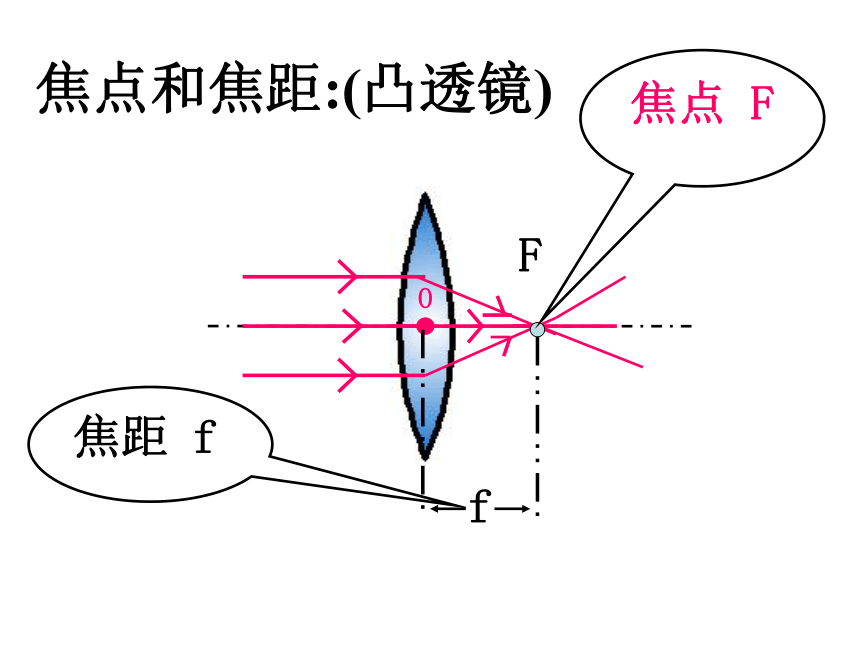

焦点和焦距:(凸透镜)
O
焦点 F
f
焦距 f
F

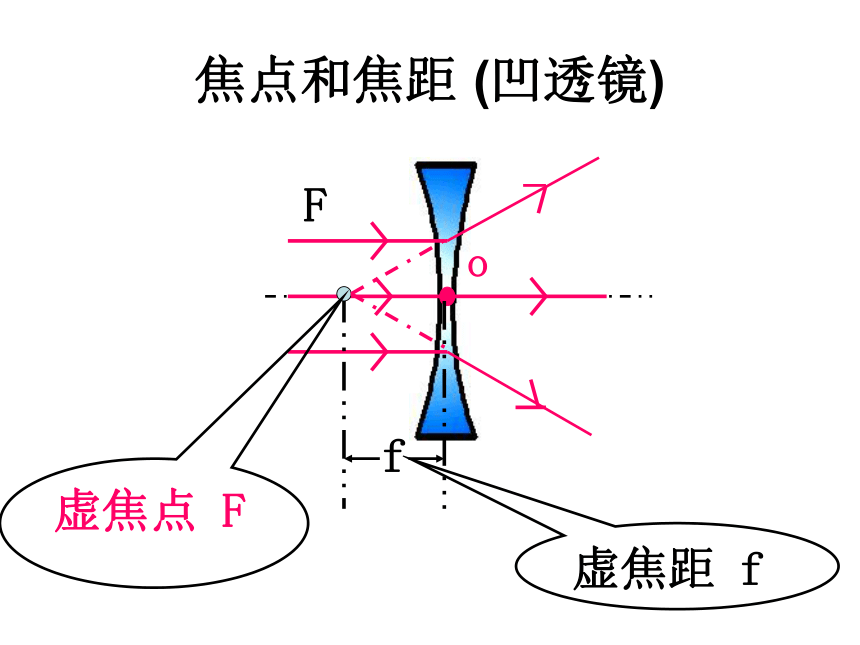

焦点和焦距 (凹透镜)
o
f
F
虚焦点 F
虚焦距 f
·
·
·
F

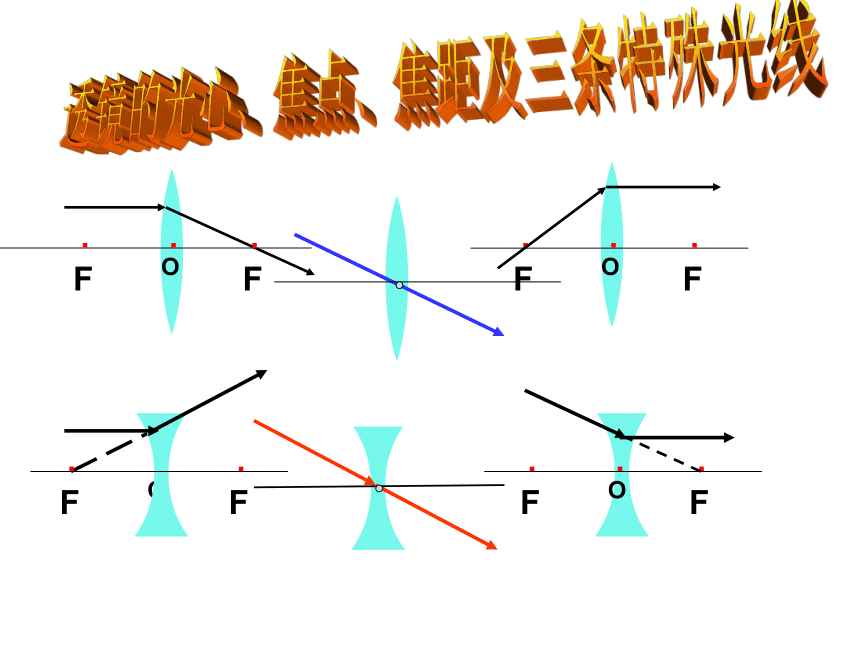

F
O
·
·
·
F
F
O
·
·
·
F
F
O
·
·
·
F
F
O

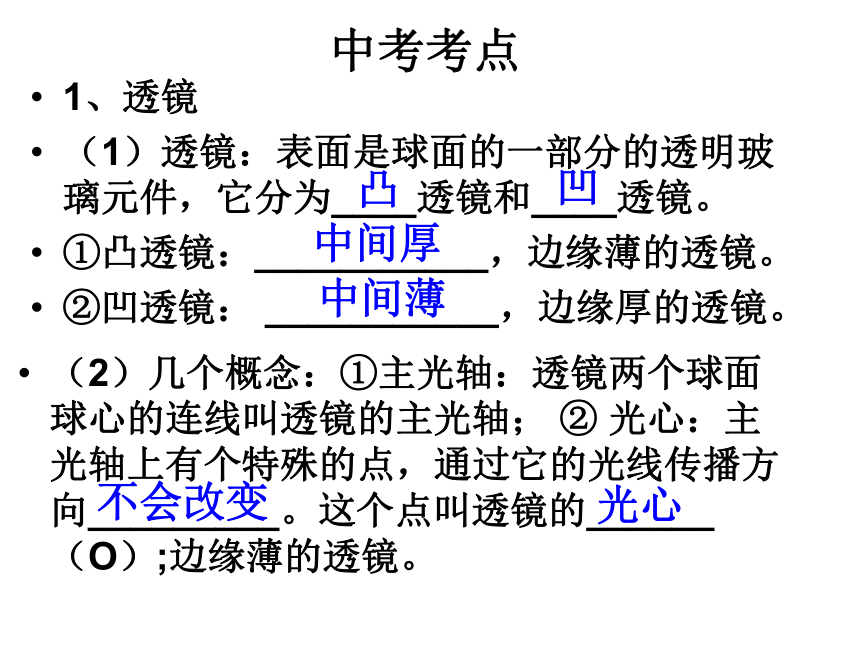

中考考点
1、透镜
（1）透镜：表面是球面的一部分的透明玻璃元件，它分为____透镜和____透镜。
①凸透镜：___________，边缘薄的透镜。
②凹透镜： ___________，边缘厚的透镜。
（2）几个概念：①主光轴：透镜两个球面球心的连线叫透镜的主光轴； ② 光心：主光轴上有个特殊的点，通过它的光线传播方向_________。这个点叫透镜的______（O）;边缘薄的透镜。
凸
凹
中间厚
中间薄
不会改变
光心

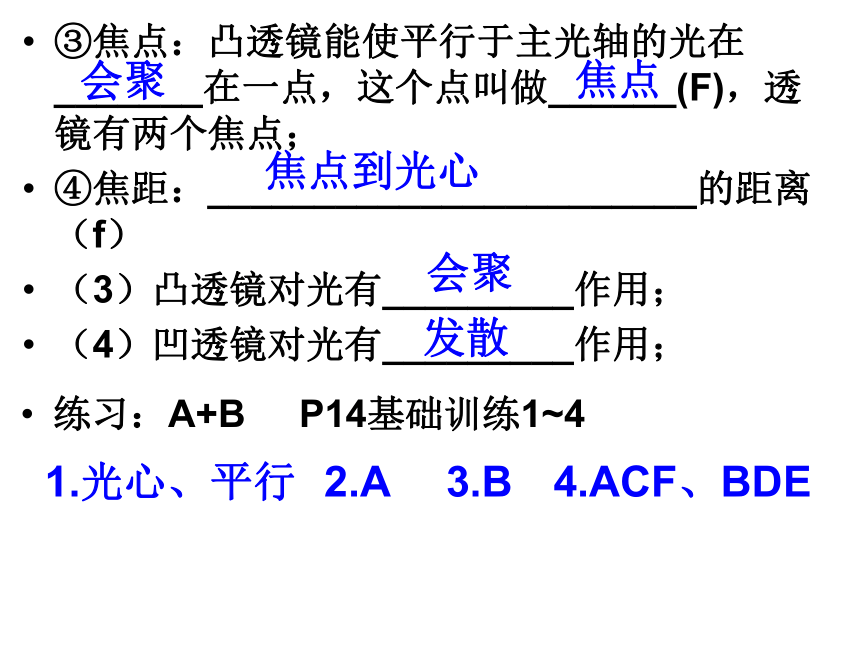

③焦点：凸透镜能使平行于主光轴的光在_______在一点，这个点叫做______(F)，透镜有两个焦点；
④焦距：_______________________的距离（f）
（3）凸透镜对光有_________作用；
（4）凹透镜对光有_________作用；
练习：A+B P14基础训练1~4
会聚
焦点
焦点到光心
会聚
发散
1.光心、平行
3.B
2.A
4.ACF、BDE

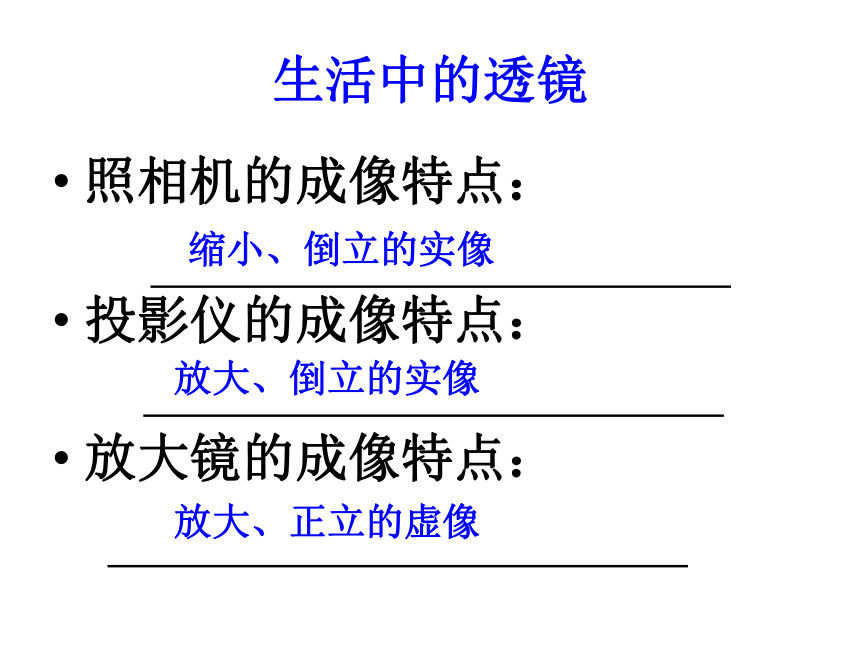

生活中的透镜
照相机的成像特点：
投影仪的成像特点：
放大镜的成像特点：
放大、正立的虚像
放大、倒立的实像
缩小、倒立的实像

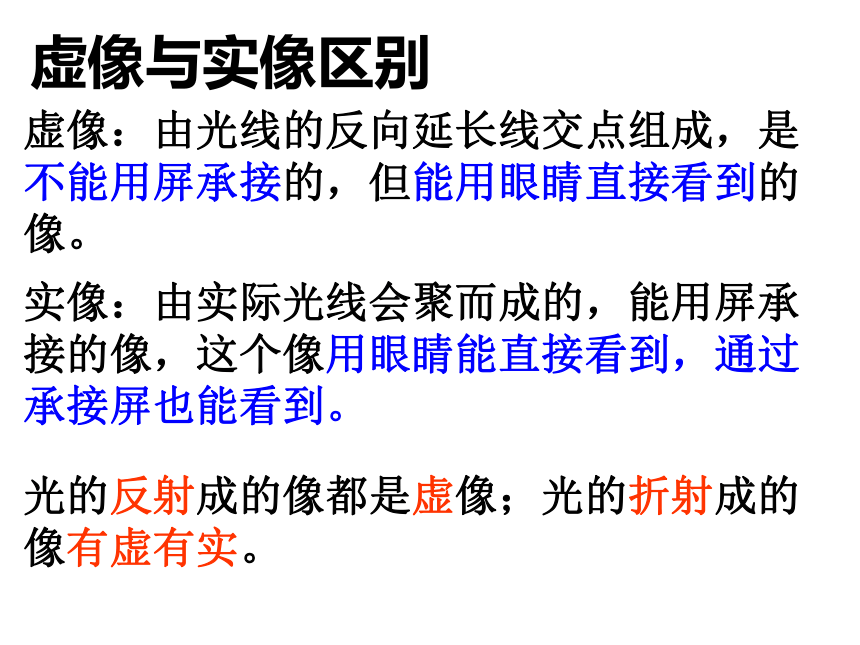

虚像与实像区别
虚像：由光线的反向延长线交点组成，是不能用屏承接的，但能用眼睛直接看到的像。
实像：由实际光线会聚而成的，能用屏承接的像，这个像用眼睛能直接看到，通过承接屏也能看到。
光的反射成的像都是虚像；光的折射成的像有虚有实。
2.生活中的透镜
（1）照相机：照相机是利用凸透镜成______、_____实像的原理制成的。它的镜头相当于______，胶卷相当于______。
倒立
缩小
凸透镜
光屏
中考考点
（2）投影仪：投影仪是利用______成______、______的_____像的原理制成的。它的镜头相当于_______，投影片相当于_______，银幕相当于_______。
（3）放大镜：放大镜是利用______成______、 ______的_____像的原理制成的。
凸透镜
倒立
放大
实
凸透镜
物体
光屏
凸透镜
正立
放大
虚
练习：A+B P14基础训练5、6、8
5.凸透镜、倒立、缩小、实、异
6.凸透镜、倒立、放大、实、异、倒
8.凸透镜、近、放大、正
三 探究凸透镜成像的规律
点燃的蜡烛
凸透镜
光屏
光具座
实验器材
如何保证蜡烛的像始终能成在光屏上？
调节蜡烛、透镜、光屏的 中心，使三者中心大致在同一高度上，使烛焰的像成在光屏的中央。
*
如何测定凸透镜焦距
测得凸透镜的焦距f= cm
10
移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距(透镜到光屏的距离)
如何测定凸透镜焦距
测定凸透镜的焦距
测得凸透镜的焦距f= cm
10
透镜位置不变，分别向两侧同时移动蜡烛与光屏，直到屏上出现等大、清晰的烛焰的像。此时物距=像距=2*焦距(二倍焦距成等大实像)
*
物距
(u)
像的性质
大小
正倒
虚实
像距(v)
u>2f
u=2f
2f>u>f
u=f
u缩小
倒立
实
f等大
倒立
实
v=2f
放大
倒立
实
v>2f
不成像
放大
正立
虚
与物同侧
----0
凸 透 镜 成 像 规 律
物距
(u)
像的性质
大小
正倒
虚实
像距(v)
u>2f
u=2f
2f>u>f
u=f
u缩小
倒立
实
f等大
倒立
实
v=2f
放大
倒立
实
v>2f
不成像
放大
正立
虚
与物同侧
----0
二倍焦距是成
放大像和缩小
像的分界点
实像与物体在
透镜两侧且倒立；
虚像与物体在透镜
同侧且正立
一倍焦距是成实像
和虚像的分界点
凸 透 镜 成 像 规 律
记忆口诀：
一焦分虚实，二焦分大小，实倒异侧，虚正同侧。
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪
*
实验思考
1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
*
F
F
f
思考：
在成像规律的实验中，物体从二倍
焦距以外向透镜靠近的过程中，成实
像与成虚像的时候像距与物距的变化，
所成像大小的变化。
*
结论1:当u>f时,物距u逐渐减小时,
像距将逐渐______,
像的大小将逐渐______.
结论2:当u像距将逐渐______,
像的大小将逐渐______.
增大
变大
减小
变小
*
练习
例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
*
a
b
c
d
e
F
F
f
2f
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。
3.凸透镜成像的规律
(1)物体到凸透镜的距离叫______,用符号u表示；像到凸透镜的距离叫______,用符号v表示。
物距
像距
中考考点
物体到凸透镜的距离u 像到凸透镜的距离v 像的大小 像的正倒 像的虚实 应用
u>2f fU=2f V=2f
f2f
u缩小
倒立
实
照相机
等大
倒立
实
放大
倒立
实
投影仪
放大
正立
虚
放大镜
由上表可得：_______是虚、实的分界点；_________位置是成放大像或成缩小像的分界点。
（2）虚像和实像：实像是由实际光线会聚而成的，即能用眼睛观察到，又能用______接收的；虚像是由实际光线的反向延长线的交点形成的，虚像_______用光屏接收，但能用眼睛观察到。
1倍焦距
2倍焦距
光屏
不能
练习：A+B P15基础训练7、9~12、13、14
7.B
9.C
10.平行光源、刻度尺、烛焰、光屏、凸透镜
11.C
12.(1)下; (2)10; (3)右、放大
14.小于、大于
13.凸透镜、缩小、实
如何形成近视眼？
　　如果眼睛长时间不注意用眼卫生，会造成晶状体变凸，或睫状体疲劳过度，调节能力下降，这时就容易形成近视眼。
　　近视眼是由于晶状体太厚，折射作用过强，来自远处物体的光会聚于视网膜前，使人看不清远处的物体。
近视眼的矫正
　　　近视眼用凹透镜进行矫正。在光进入人眼睛之前，先经过凹透镜进行发散，再经眼睛会聚，就能使来自远处物体的光会聚于视网膜上，从而看清物体。
如何形成远视眼？
老年人的睫状体对晶状体的调节能力减弱，当只看近处的物体时，晶状体过薄，折射能力弱，像会聚于视网膜后，使人看不清近处物体，这就是远视眼。
远视眼的矫正
　远视眼用凸透镜进行矫正。由于凸透镜对光有会聚作用，来自近处物体的发散光经凸透镜会聚一些后，再经过眼睛会聚在视网膜上。
4.眼睛和眼镜
（1）眼睛：人眼看物体和凸透镜成像一样，人眼的晶状体和角膜的共同作用相当于一个______，它把来自于物体的光会聚在相当于光屏的_______上，形成物体的____立、_____的像。
（2）近视眼及其矫正
特点：只看得清近处的物体，看不清_____的物体。
矫正办法：配带______，使远方物体成像在______上。
凸透镜
视网膜
倒
缩小
远处
凹透镜
视网膜
（3）远视眼及其矫正
特点：只看得清______的物体，看不清_____的物体。
矫正办法：配带______，使近处物体成像在______上。
5.显微镜和望远镜
（1）显微镜
作用：用来观察细微物体的光学仪器。
构造：主要由焦距较短，靠近物体的____镜和焦距较大，靠近眼睛的____镜组成。物镜和目镜都是_______，起两次_____的作用。
远处
近处
凸透镜
视网膜
物
目
凸透镜
放大
（2）望远镜
作用：用来观察远处物体或天体的光学仪器。
构造：由两组透镜组成的，靠近眼睛的叫______，靠近物体的叫______。一种望远镜的目镜和物镜都是凸透镜，另一种望远镜的物镜是凸透镜，目镜是凹透镜。
目镜
物镜
练习：A+B P15~16
基础训练15~19
练习
15.凸透镜、倒立、缩小、实
16.远、厚、强、前方、凹透
17.近、薄、弱、后方、凸透
18.放大、实、放大
19.缩小、实、放大
实力检测
1、B；2、C；3、C；4、C；5、D；
6、D；7、D；8、D；9、D；10、C；
11、C；12；D；
13、凸，前方，凹；
14、U>2f；2f>U>f; U15、2.9; 正立、放大；
16、折射，放大镜（凸透镜），虚；
17、焦点，2倍焦距的位置；
18、凸面镜，凹面镜，
凸透镜，凹透镜；
19、凸，会聚，幻灯机（或照相机、放大镜、投影机）；
20、放大，实，放大，虚；
作图题（略）
实验题
23、（1）测量凸透镜焦距，
（2）上，
（3）放大；
24、（1）10
（2）同一高度
（3）清晰
（4）乙
（5）光屏一侧；放大；放大镜
（6）①两个蜡烛并排放置且烛焰高度不同，观察光屏上烛焰像的变化情况；
②用嘴轻轻地吹烛焰使其左右摆动，然后观察光屏上烛焰的变化情况；
③用物体在烛焰前挡住左侧或右侧一部分火焰，然后观察光屏上烛焰像的变化情况。
25、
①烛焰，透镜，光屏不在同一高度，
②烛焰在凸透镜的焦点上，
③烛焰到透镜的距离小于一倍焦距，
④烛焰到透镜的距离略大于一倍焦距，所成的像的像距太大；
26、
近视眼:
(1)厚，(2)强，(3)长，(4)前，凹透镜
远视眼:
(1)薄，(2)弱，(3)短，(4)后，凸透镜
