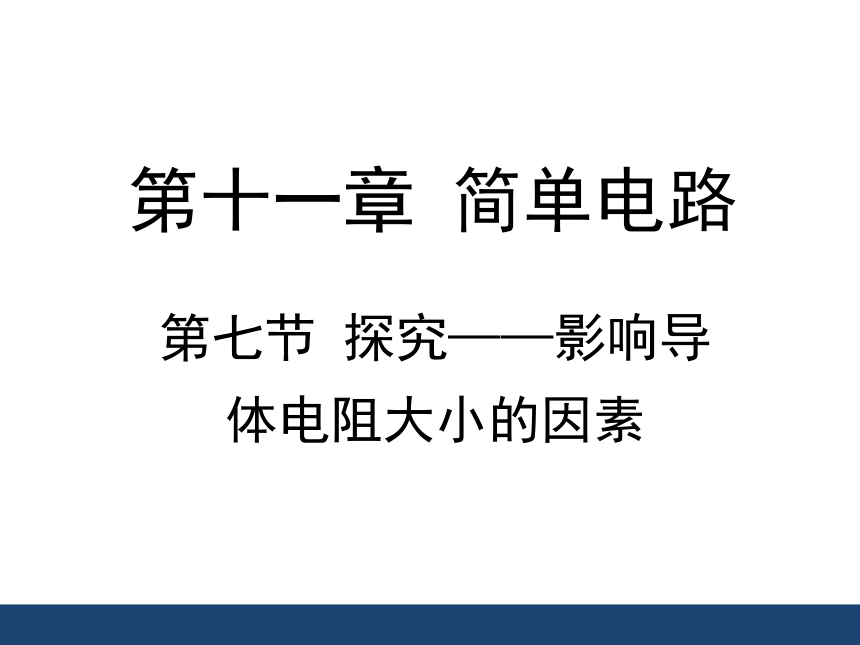

第十一章 简单电路
第七节 探究——影响导体电阻大小的因素

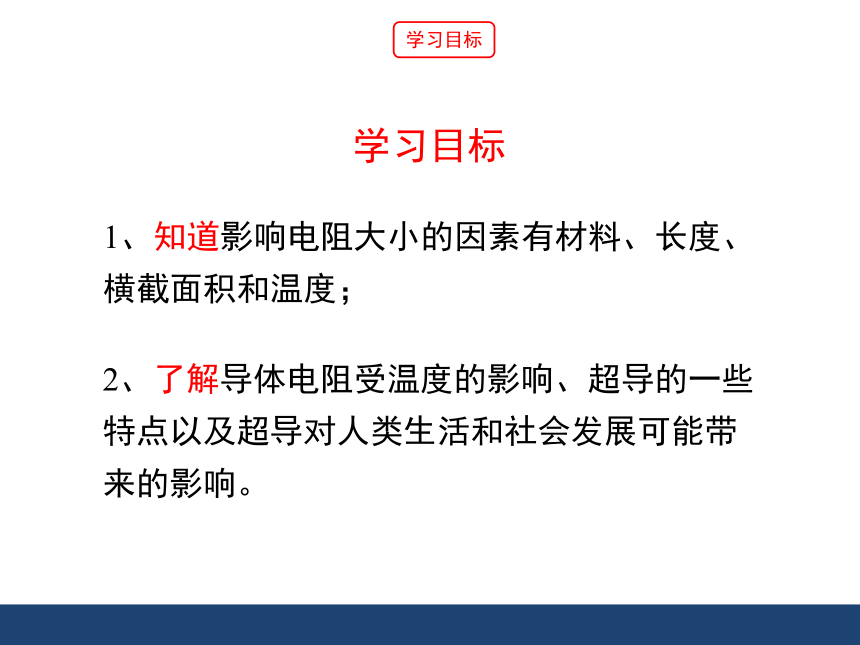

学习目标
1、知道影响电阻大小的因素有材料、长度、横截面积和温度；
学习目标
2、了解导体电阻受温度的影响、超导的一些特点以及超导对人类生活和社会发展可能带来的影响。

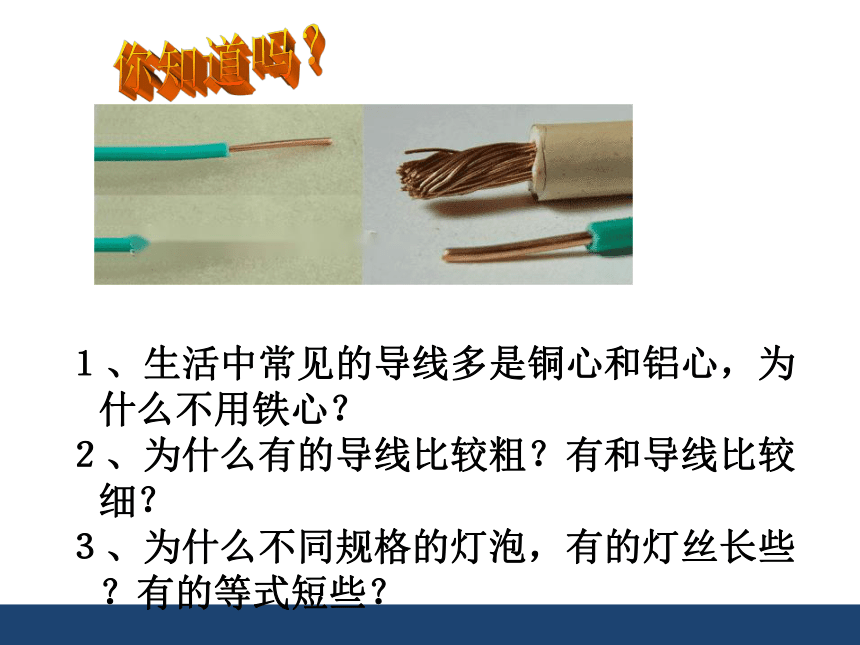

１、生活中常见的导线多是铜心和铝心，为什么不用铁心？
２、为什么有的导线比较粗？有和导线比较细？
３、为什么不同规格的灯泡，有的灯丝长些？有的等式短些？

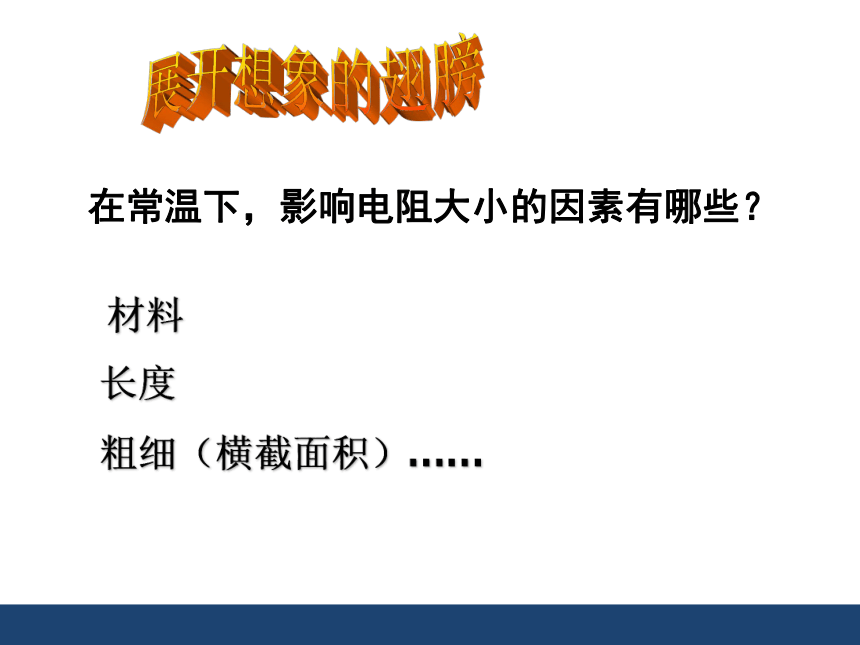

在常温下，影响电阻大小的因素有哪些？
材料
长度
粗细（横截面积）……

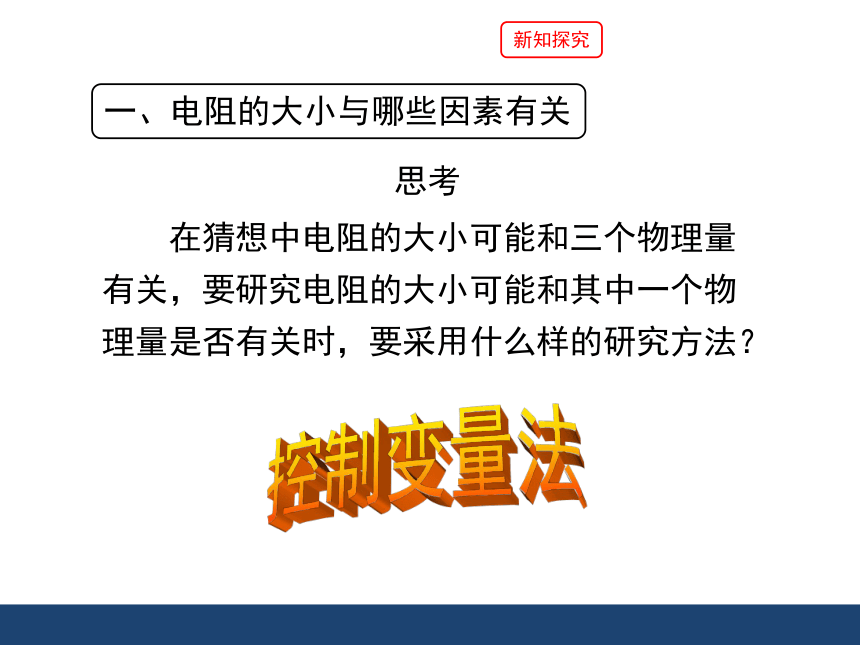

　　在猜想中电阻的大小可能和三个物理量有关，要研究电阻的大小可能和其中一个物理量是否有关时，要采用什么样的研究方法？
思考
新知探究
一、电阻的大小与哪些因素有关

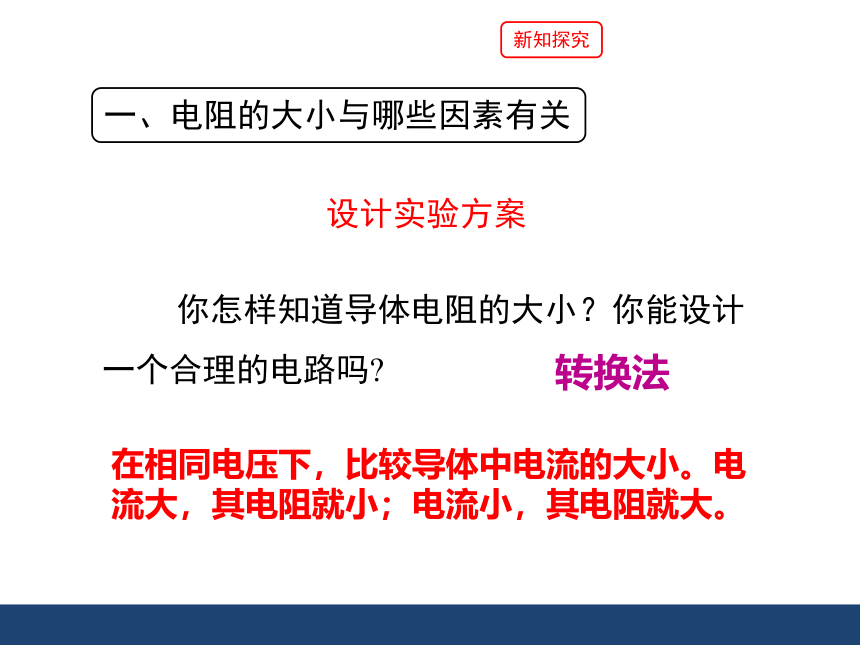

设计实验方案
你怎样知道导体电阻的大小？你能设计一个合理的电路吗
新知探究
一、电阻的大小与哪些因素有关
在相同电压下，比较导体中电流的大小。电流大，其电阻就小；电流小，其电阻就大。
转换法

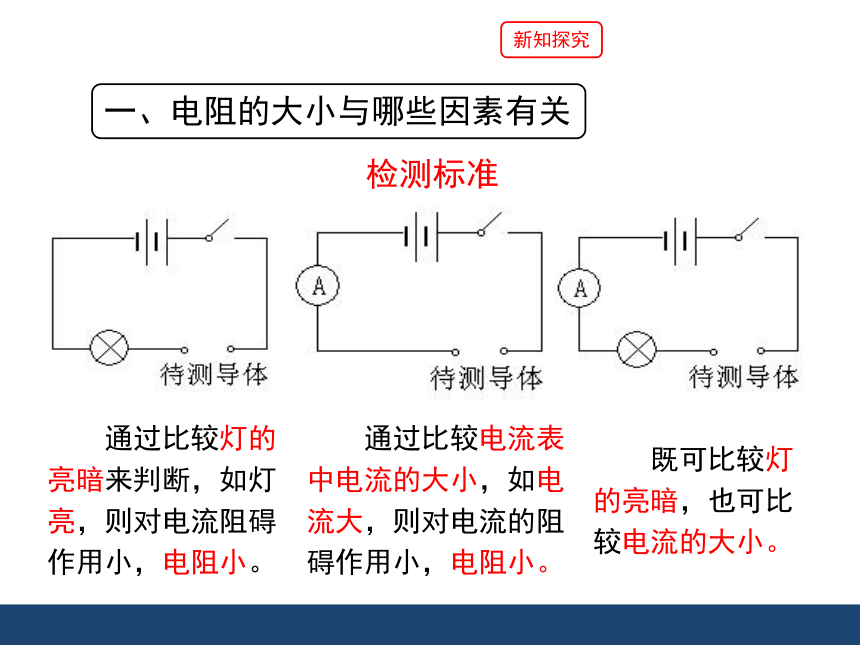

通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。
通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。
既可比较灯的亮暗，也可比较电流的大小。
检测标准
新知探究
一、电阻的大小与哪些因素有关

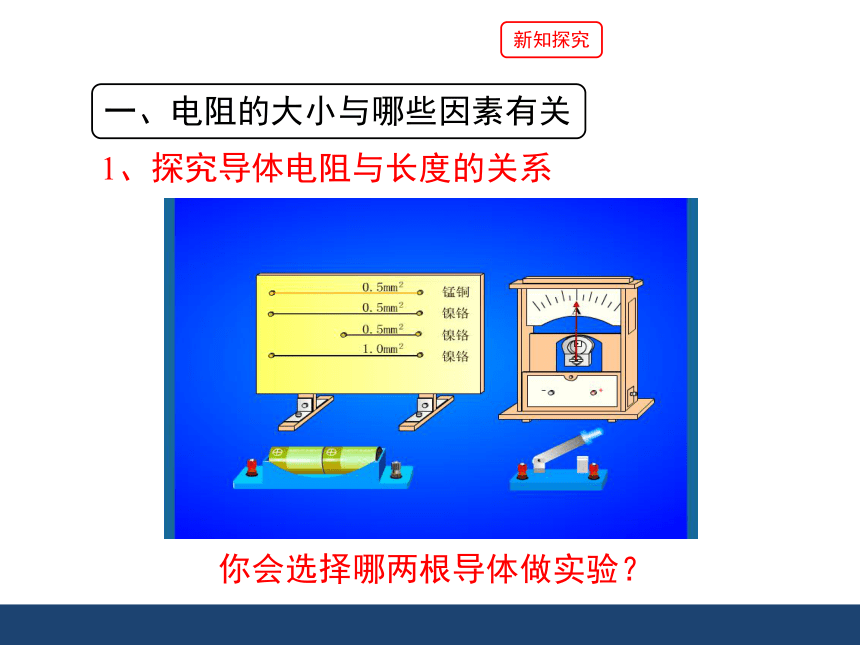

你会选择哪两根导体做实验？
1、探究导体电阻与长度的关系
新知探究
一、电阻的大小与哪些因素有关

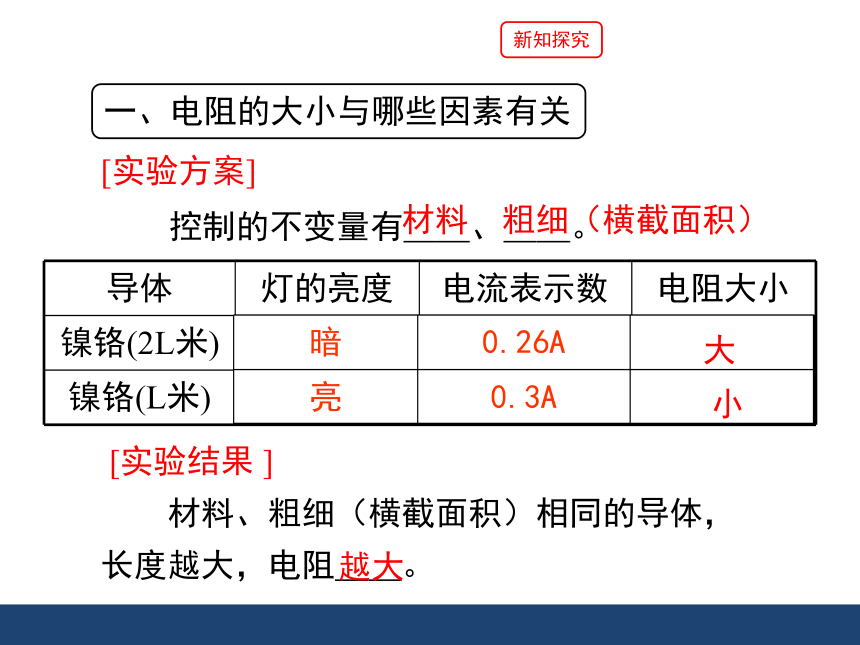

导体 灯的亮度 电流表示数 电阻大小
镍铬(2L米) 暗 小 大
镍铬(L米) 亮 大 小
[实验方案]
控制的不变量有＿＿、＿＿。
材料　粗细（横截面积）　
[实验结果 ]
材料、粗细（横截面积）相同的导体，长度越大，电阻＿＿。
越大
暗 0.26A
亮 0.3A
新知探究
一、电阻的大小与哪些因素有关
大
小
你会选择哪两根导体做实验？
2、研究导体的电阻与粗细（横截面积）的关系
新知探究
一、电阻的大小与哪些因素有关
[实验方案]
控制的不变量有＿＿、＿＿。
导体 灯的亮度 电流表示数 电阻大小
镍铬(S) 暗 小 大
镍铬(2S) 亮 大 小
[实验结果 ]
材料、长度相同的导体，越粗（横截面积越大），电阻＿＿。
材料　长度
暗 0.3A
亮 0.32A
越小
新知探究
一、电阻的大小与哪些因素有关
大
小
你会选择哪两根导体做实验？
3、探究导体电阻与材料的关系
新知探究
一、电阻的大小与哪些因素有关
导体 灯的亮度 电流表示数 电阻大小
甲(铜) 亮 大 小
乙(铁) 暗 小 大
丙（镍铬）
[实验结果 ]
长度、粗细（横截面积）相同的导体，电阻大小与材料有关。
[实验方案]
控制的不变量有＿＿、＿＿。
长度　粗细（横截面积）　
亮 0.34A
较亮 0.32A
暗 0.30A
新知探究
一、电阻的大小与哪些因素有关
小
较大
大
在20℃时，长1米，横截面积1毫米2 的各种材料的电阻(欧姆)
材料 电阻(欧姆) 材料 电阻(欧姆)
银 0.016 铁 0.096
铜 0.017 锰铜合金 0.44
铝 0.027 镍铬合金 1.1
钨 0.052 橡胶 1019--1022
从表格中你发现了什么？
新知探究
一、电阻的大小与哪些因素有关
的电阻为10Ω
它的电阻为多少
它的电阻为多少
拉成长度是原来的2倍
压成长度是原来的0.5倍，直径是原来的2倍
40欧
2.5欧
新知探究
一、电阻的大小与哪些因素有关
你能设计实验探究导体电阻与温度的关系吗？
[讨论]
结论：金属导体
温度越高，电阻越大，温度越低，电阻越小。
新知探究
一、电阻的大小与哪些因素有关
超导现象：
某些材料的温度降低到一定程度时，电阻会突然变为零，这就是超导现象。具有超导现象的导体叫做超导体。
新知探究
一、电阻的大小与哪些因素有关
超导体的应用：可用来输电；可用来制造发电
机、电动机；可制造磁悬浮列车等。
超导临界温度：物质的电阻变为零时的温度叫做这种物质的超导临界温度或超导转变温度，用TC表示。
本课小结
通过本节课，你学到了什么？
一、电阻的大小与哪些因素有关
1、导体的电阻与导体的长度、粗细、材料、温度有关。
2、相同材料时，导体越长、横截面积越小，导体的电阻就越大。
3、超导现象：温度降低到一定程度，电阻突然变为零。
本课小结
关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计）（ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D
随堂练习
随堂练习
1、关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计） （ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D
思考
在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
（1）为了研究电阻与导体材料的关系，应选用的两根导线是 ；
（2）为了研究电阻与导体长度的关系，应选用导线C和导线 ；
（3）为了研究电阻与 的关系，应选用导线A和导线D。
导线代号
A
B
C
D
E
F
G
长度/米
1
0.5
1.5
1
1.2
1.5
0.5
横截面积/毫米2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
C、F
C、G
导体粗细（横截面积）
3、有甲、乙、丙三根同种材料制成的导线，甲和乙导线长为1米，乙导线粗些；乙和丙导线粗细相同，丙导线长为0.5米，则三根导线的电阻由大到小排列应是 ：
A 甲、丙、乙
B 丙、乙、甲
C 甲、乙、丙
D 丙、甲、乙
