17.1
电流与电压和电阻的关系

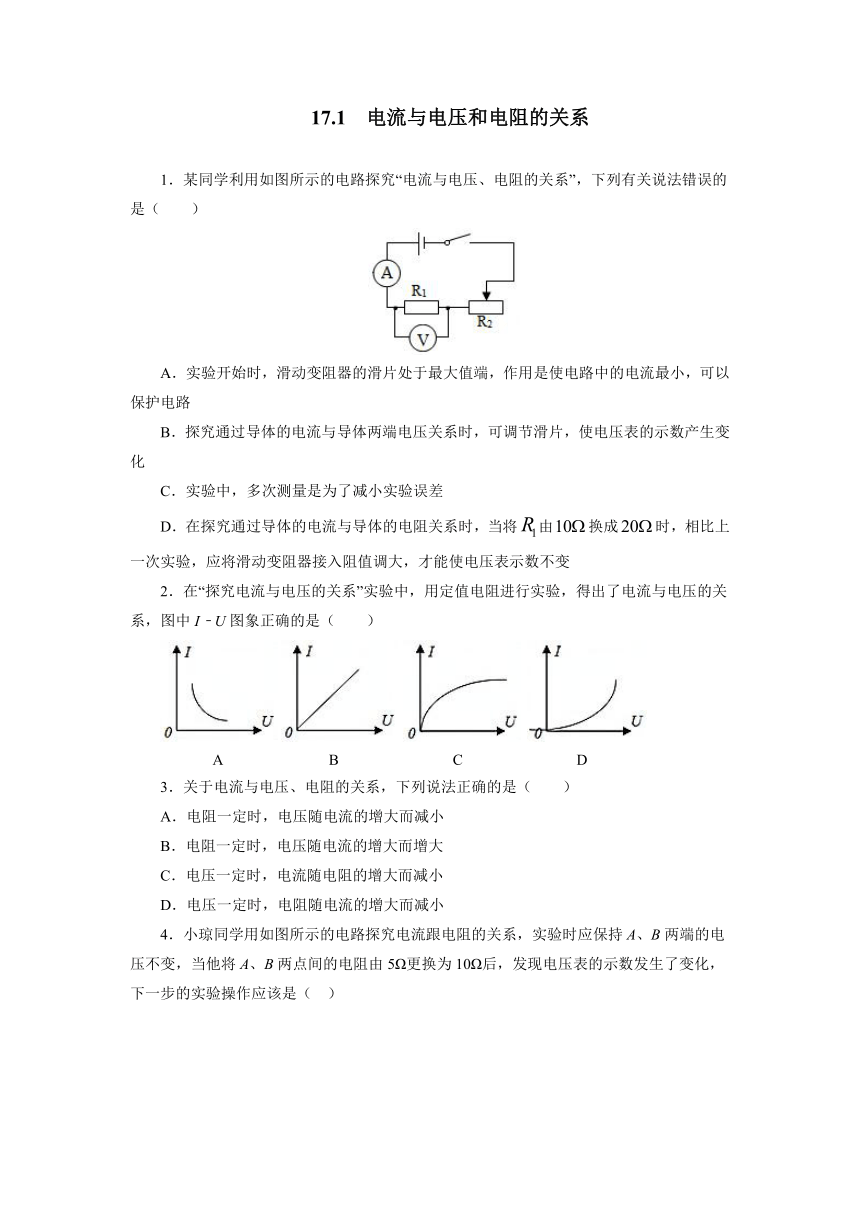

1．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（
）
A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路
B．探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C．实验中，多次测量是为了减小实验误差
D．在探究通过导体的电流与导体的电阻关系时，当将由换成时，相比上一次实验，应将滑动变阻器接入阻值调大，才能使电压表示数不变
2．在“探究电流与电压的关系”实验中，用定值电阻进行实验，得出了电流与电压的关系，图中I﹣U图象正确的是（　　）
A
B
C
D
3．关于电流与电压、电阻的关系，下列说法正确的是（　　）
A．电阻一定时，电压随电流的增大而减小
B．电阻一定时，电压随电流的增大而增大
C．电压一定时，电流随电阻的增大而减小
D．电压一定时，电阻随电流的增大而减小
4．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（
）
A．保持变阻器滑片不动，将电池节数增加
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程
C．保持电池节数不变，将变阻器滑片适当向左移动
D．保持电池节数不变，将变阻器滑片适当向右移动

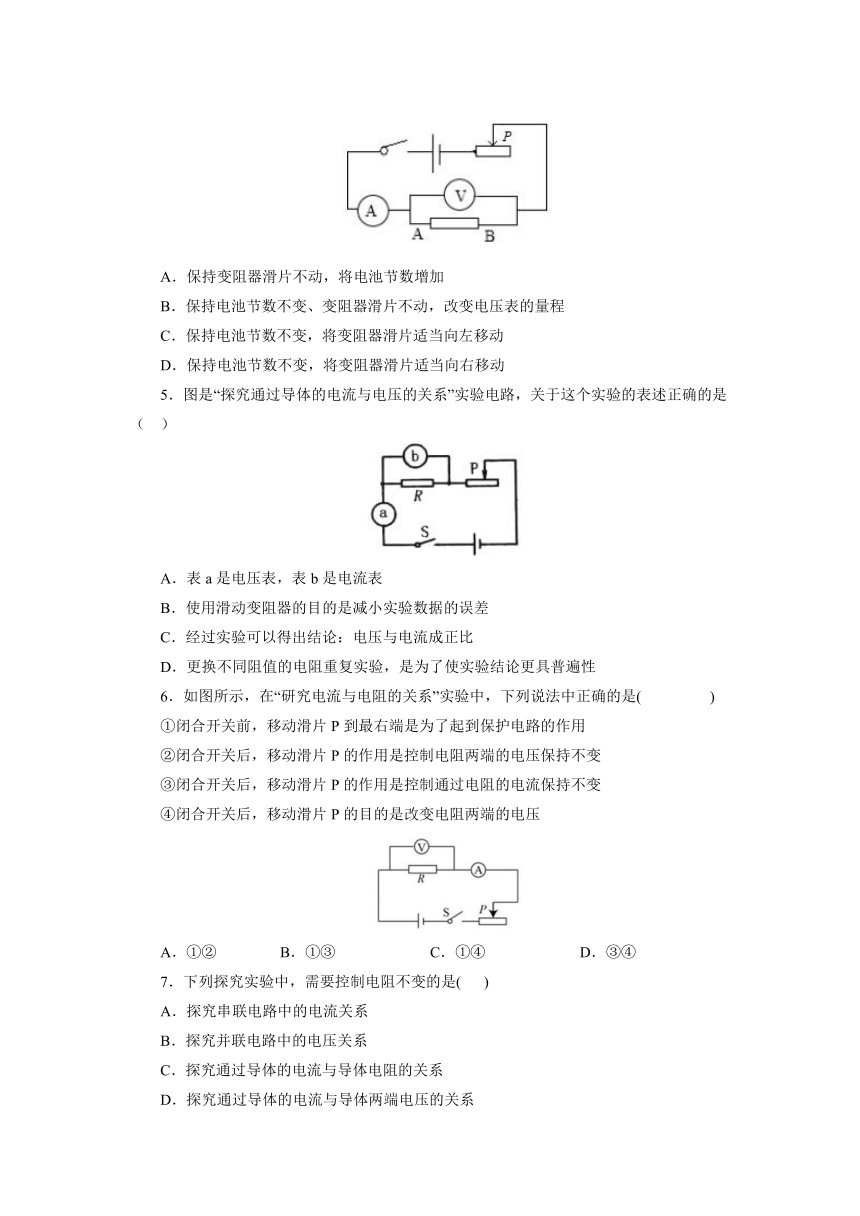

5．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（
）
A．表a是电压表，表b是电流表
B．使用滑动变阻器的目的是减小实验数据的误差
C．经过实验可以得出结论：电压与电流成正比
D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性
6．如图所示，在“研究电流与电阻的关系”实验中，下列说法中正确的是(
)
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是改变电阻两端的电压
A．①②
B．①③
C．①④
D．③④
7．下列探究实验中，需要控制电阻不变的是(
)
A．探究串联电路中的电流关系
B．探究并联电路中的电压关系
C．探究通过导体的电流与导体电阻的关系
D．探究通过导体的电流与导体两端电压的关系

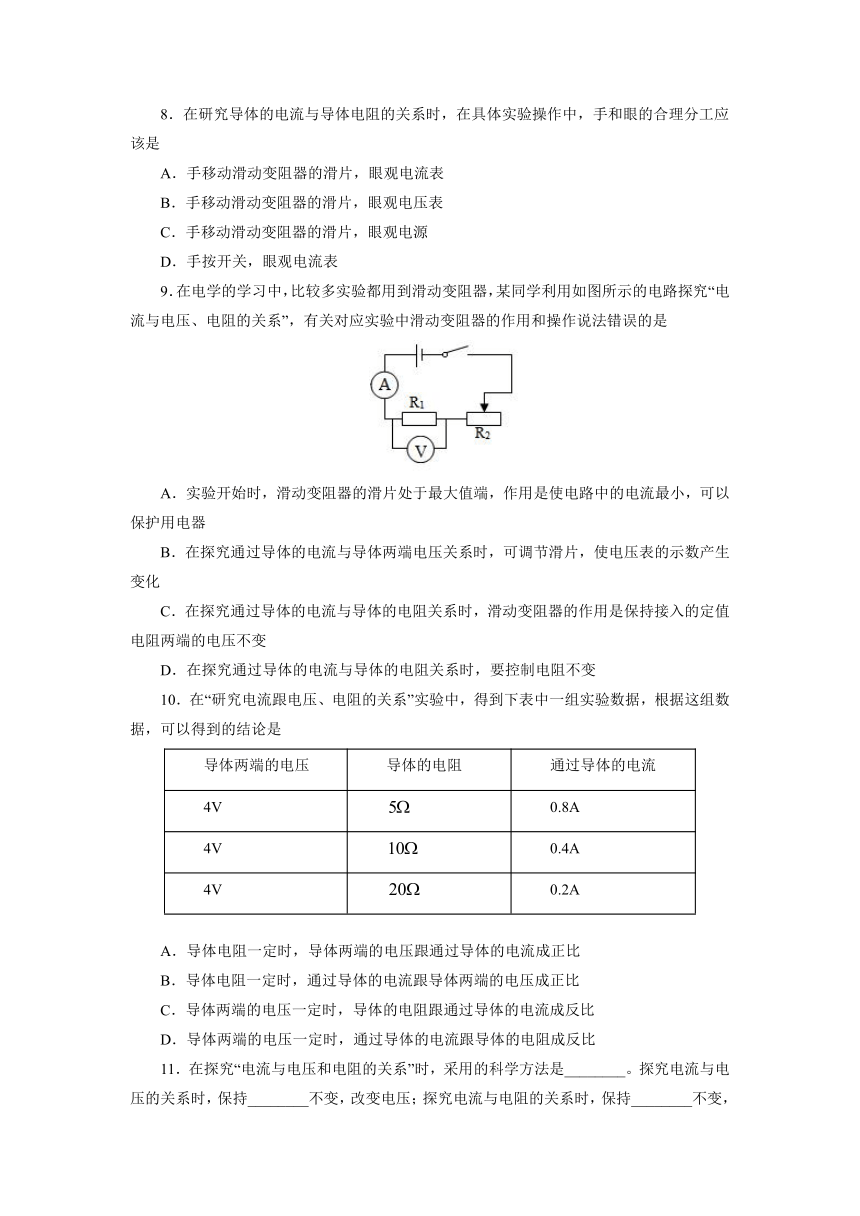

8．在研究导体的电流与导体电阻的关系时，在具体实验操作中，手和眼的合理分工应该是
A．手移动滑动变阻器的滑片，眼观电流表
B．手移动滑动变阻器的滑片，眼观电压表
C．手移动滑动变阻器的滑片，眼观电源
D．手按开关，眼观电流表
9．在电学的学习中，比较多实验都用到滑动变阻器，某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法错误的是
A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护用电器
B．在探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C．在探究通过导体的电流与导体的电阻关系时，滑动变阻器的作用是保持接入的定值电阻两端的电压不变
D．在探究通过导体的电流与导体的电阻关系时，要控制电阻不变
10．在“研究电流跟电压、电阻的关系”实验中，得到下表中一组实验数据，根据这组数据，可以得到的结论是
导体两端的电压
导体的电阻
通过导体的电流
4V
0.8A
4V
0.4A
4V
0.2A
A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比

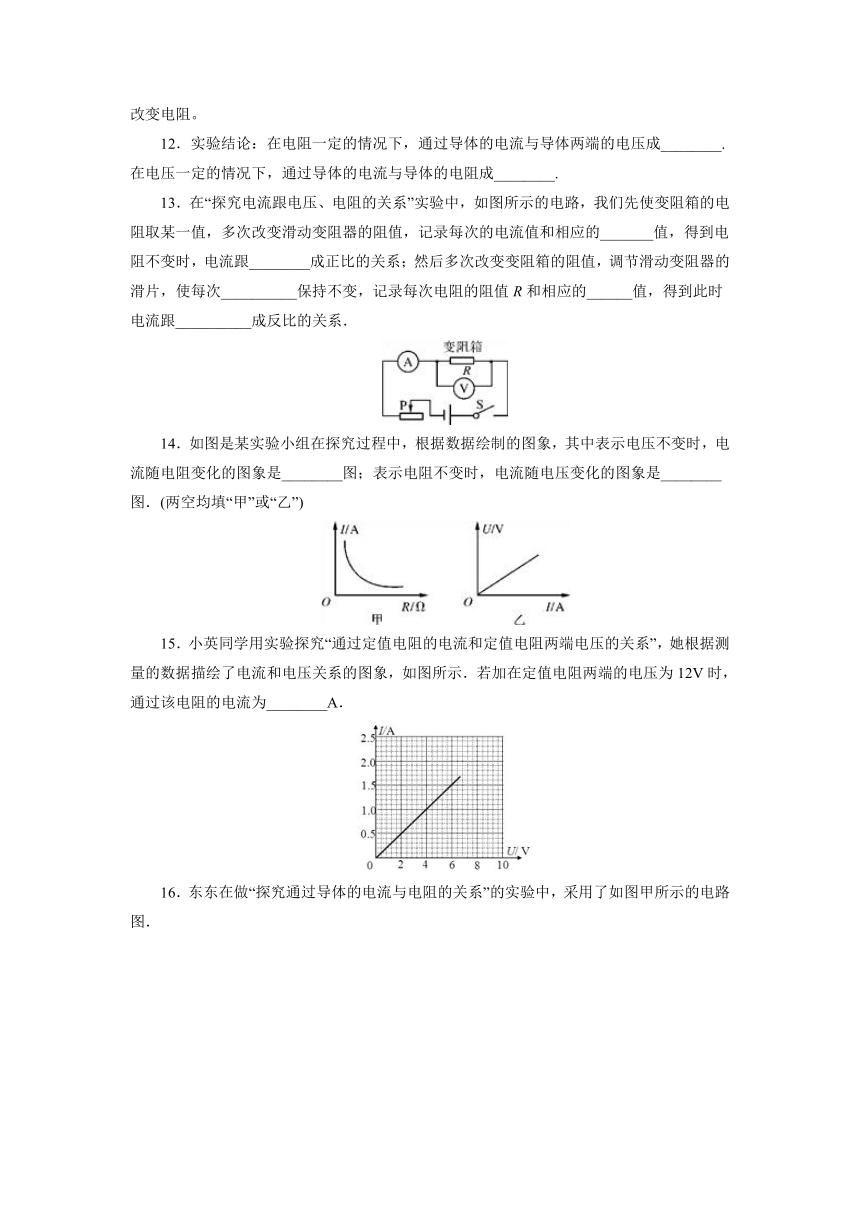

11．在探究“电流与电压和电阻的关系”时，采用的科学方法是________。探究电流与电压的关系时，保持________不变，改变电压；探究电流与电阻的关系时，保持________不变，改变电阻。
12．实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成________.在电压一定的情况下，通过导体的电流与导体的电阻成________.
13．在“探究电流跟电压、电阻的关系”实验中，如图所示的电路，我们先使变阻箱的电阻取某一值，多次改变滑动变阻器的阻值，记录每次的电流值和相应的_______值，得到电阻不变时，电流跟________成正比的关系；然后多次改变变阻箱的阻值，调节滑动变阻器的滑片，使每次__________保持不变，记录每次电阻的阻值R和相应的______值，得到此时电流跟__________成反比的关系．
14．如图是某实验小组在探究过程中，根据数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是________图；表示电阻不变时，电流随电压变化的图象是________图．(两空均填“甲”或“乙”)
15．小英同学用实验探究“通过定值电阻的电流和定值电阻两端电压的关系”，她根据测量的数据描绘了电流和电压关系的图象，如图所示．若加在定值电阻两端的电压为12V时，通过该电阻的电流为________A．
16．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．
17．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V不变，定值电阻的阻值分别为、、和。
(1)该同学接错了一根导线，请你在这根导线上打“”，并补画出正确的那根导线；
（________）
(2)正确连接电路后，先用的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为__V时，记录电流表的示数。
(3)几次实验中记录电表示数时，定值电阻消耗的最大功率为__W，此时滑动变阻器接入电路的阻值为__。
18．某小组同学准备探究“通过导体的电流与导体两端的电压的关系”，实验器材有：干电池2节、滑动变阻器（5Ω，1A）、电流表、电压表，开关各一个，不同阻值的定值电阻及导线若干：
(1)图甲是电路图，请根据图甲，在图乙中连接对应的实物图；
(2)闭合开关前，应将滑动变阻器的滑片P移到______端（选填“A”或“B”端），闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.9V，电流表示数如图甲所示，接着继续探究，把所得数据填在下表中：
实验次数
1
2
3
4
电压U/V
0.9
1.2
1.5
1.8
电流I/A
0.08
0.10
0.12
①甲中电流的示数为______A；
②图乙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，请根据他们所测数据，在坐标系中描点，画出I-U图像，并记为a，________；
(3)图乙中b、c两条I-U图线，是其他组同学选择5Ω和10Ω的定值电阻，按图电路测量数据所画，分析a、b、c、图像，可知，对于同一段导体_______________。
试卷第6页，总6页
参考答案
1．C
2．B
3．C
4．D
5．D
6．A
7．D
8．B
9．D
10．D
11．控制变量法
电阻
电压
12．正比
反比
13．
变阻箱两端的电压
导体两端的电压
电压表示数
电流
导体电阻
14．
甲
乙
15．3A
16．
17．
2
0.8
2.5.
18．A
0.06
通过导体的电流与导体两端的电压成正比
答案第2页，总2页
