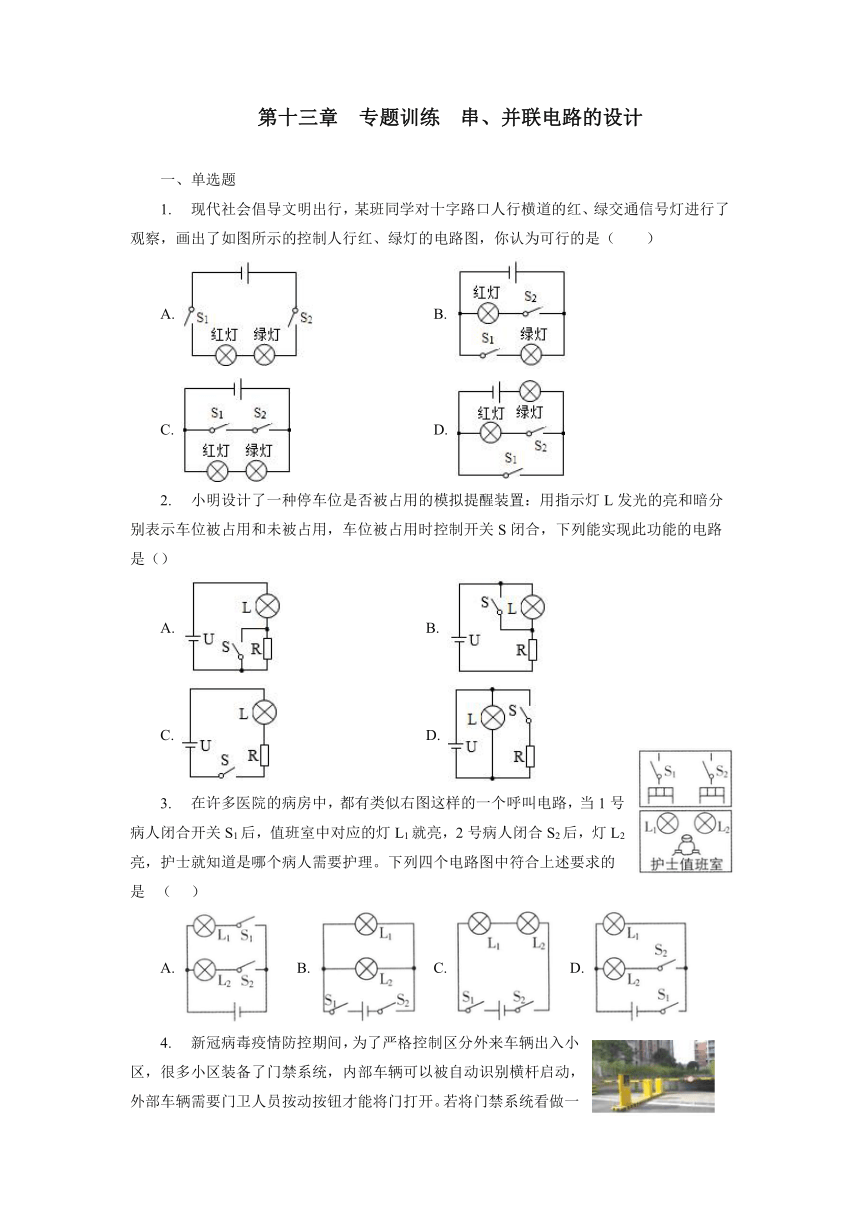

1130300011772900第十三章 专题训练 串、并联电路的设计
一、单选题
现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是(  )
A. B.
C. D.
小明设计了一种停车位是否被占用的模拟提醒装置:用指示灯L发光的亮和暗分别表示车位被占用和未被占用,车位被占用时控制开关S闭合,下列能实现此功能的电路是()
A. B.
4464685553085C. D.
在许多医院的病房中,都有类似右图这样的一个呼叫电路,当1号病人闭合开关S1后,值班室中对应的灯L1就亮,2号病人闭合S2后,灯L2亮,护士就知道是哪个病人需要护理。下列四个电路图中符合上述要求的是? (??? )
A. B. C. D.

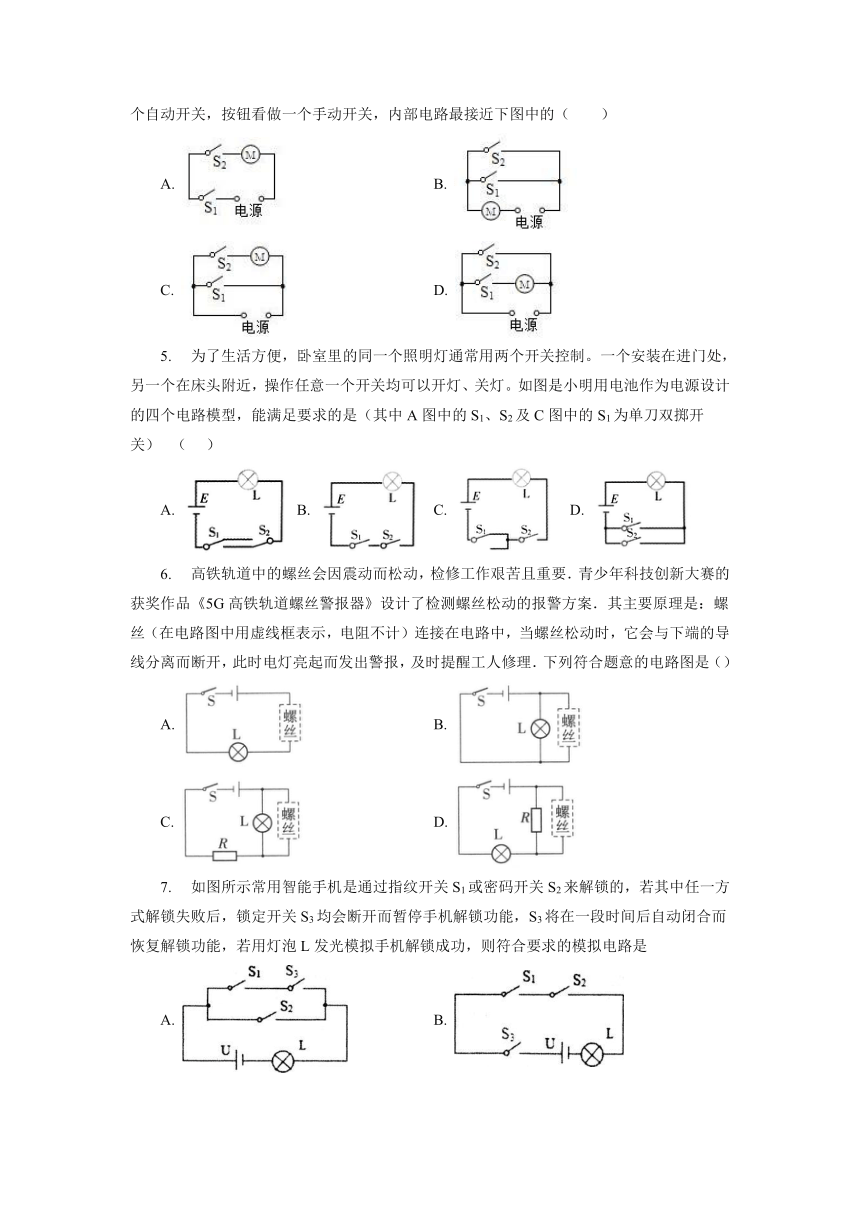

406463576200新冠病毒疫情防控期间,为了严格控制区分外来车辆出入小区,很多小区装备了门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关,按钮看做一个手动开关,内部电路最接近下图中的(  )
A. B.
C. D.
为了生活方便,卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处,另一个在床头附近,操作任意一个开关均可以开灯、关灯。如图是小明用电池作为电源设计的四个电路模型,能满足要求的是(其中A图中的S1、S2及C图中的S1为单刀双掷开关)? (??? )
A. B. C. D.
高铁轨道中的螺丝会因震动而松动,检修工作艰苦且重要.青少年科技创新大赛的获奖作品《5G高铁轨道螺丝警报器》设计了检测螺丝松动的报警方案.其主要原理是:螺丝(在电路图中用虚线框表示,电阻不计)连接在电路中,当螺丝松动时,它会与下端的导线分离而断开,此时电灯亮起而发出警报,及时提醒工人修理.下列符合题意的电路图是()
A. B.
C. D.
如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的,若其中任一方式解锁失败后,锁定开关S3均会断开而暂停手机解锁功能,S3将在一段时间后自动闭合而恢复解锁功能,若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是
A. B.
C. D.

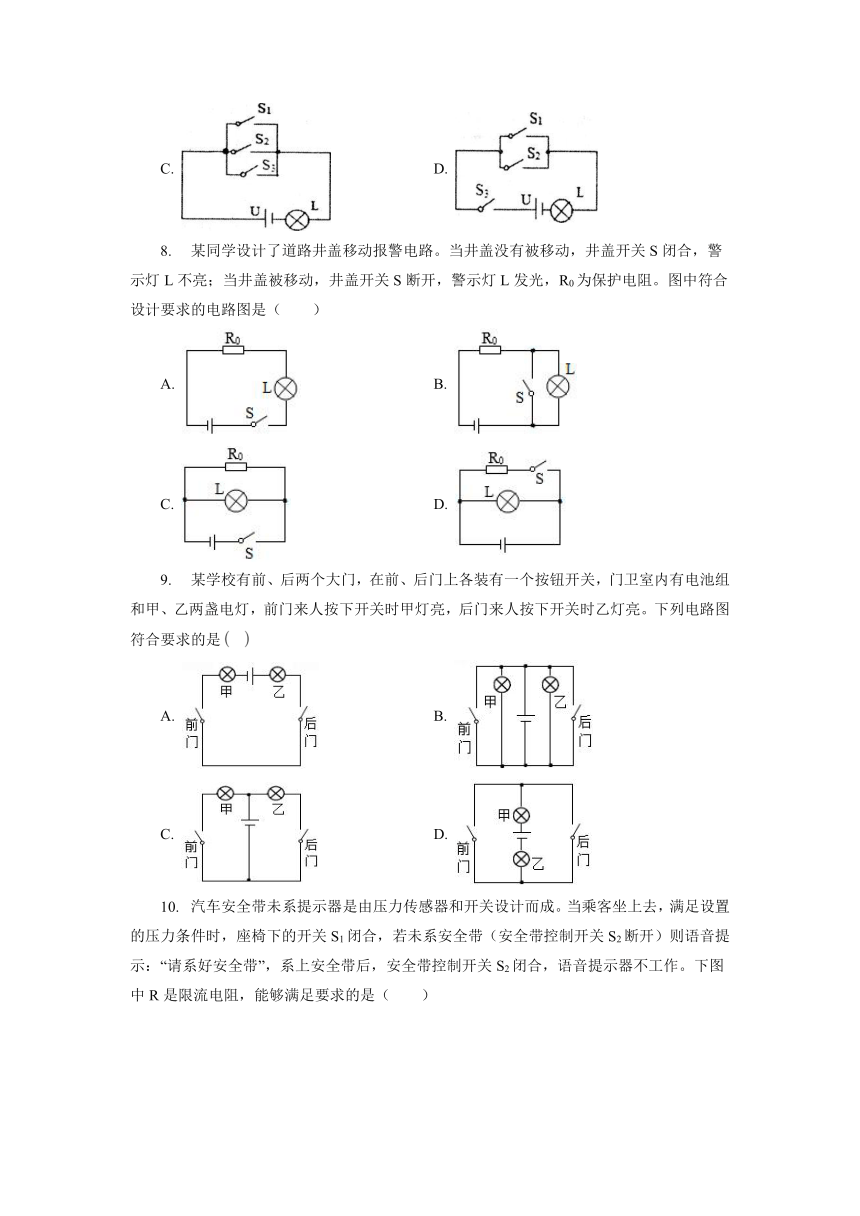

某同学设计了道路井盖移动报警电路。当井盖没有被移动,井盖开关S闭合,警示灯L不亮;当井盖被移动,井盖开关S断开,警示灯L发光,R0为保护电阻。图中符合设计要求的电路图是(  )
A. B.
C. D.
某学校有前、后两个大门,在前、后门上各装有一个按钮开关,门卫室内有电池组和甲、乙两盏电灯,前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮。下列电路图符合要求的是
A. B.
C. D.

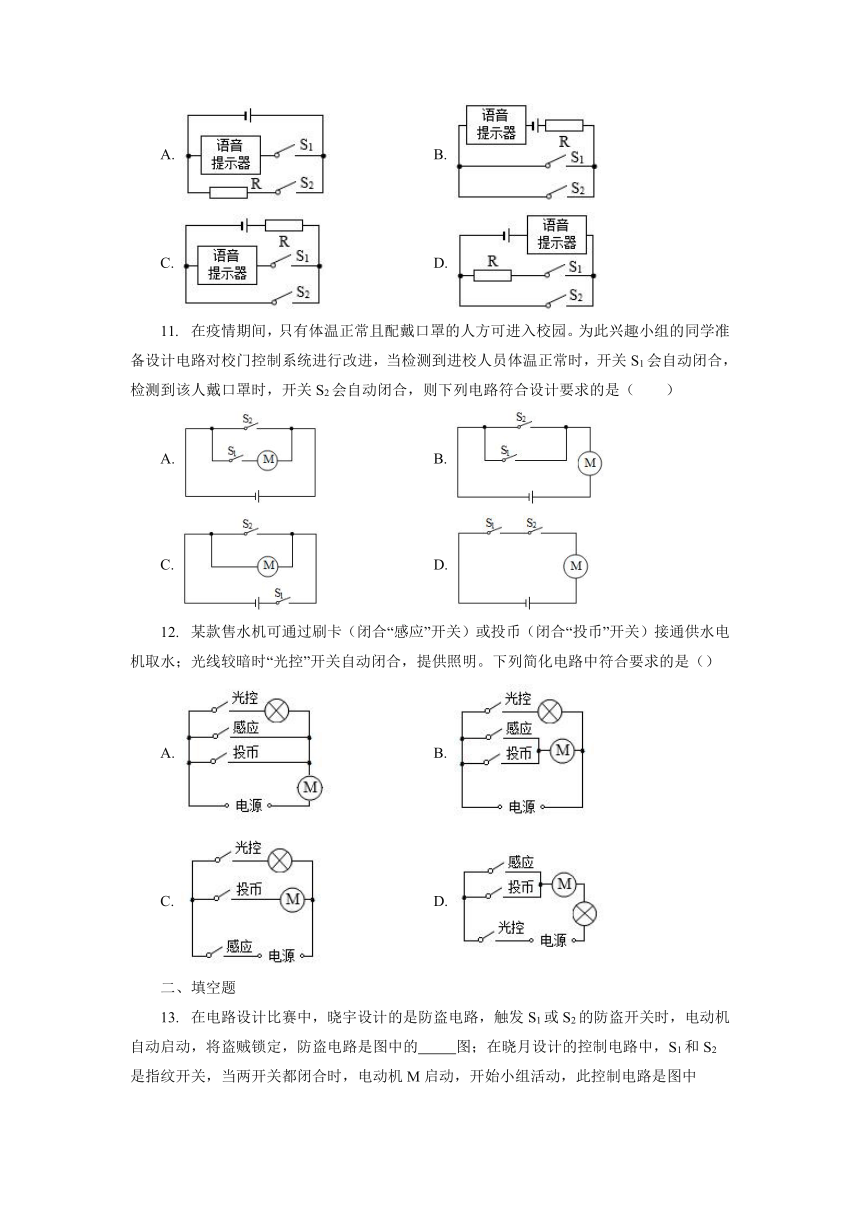

汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示:“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作。下图中R是限流电阻,能够满足要求的是(  )
A. B.
C. D.
在疫情期间,只有体温正常且配戴口罩的人方可进入校园。为此兴趣小组的同学准备设计电路对校门控制系统进行改进,当检测到进校人员体温正常时,开关S1会自动闭合,检测到该人戴口罩时,开关S2会自动闭合,则下列电路符合设计要求的是(  )
A. B.
C. D.
某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水;光线较暗时“光控”开关自动闭合,提供照明。下列简化电路中符合要求的是()
A. B.
C. D.
二、填空题
在电路设计比赛中,晓宇设计的是防盗电路,触发S1或S2的防盗开关时,电动机自动启动,将盗贼锁定,防盗电路是图中的??????????图;在晓月设计的控制电路中,S1和S2是指纹开关,当两开关都闭合时,电动机M启动,开始小组活动,此控制电路是图中的??????????图;下列电路图中的??????????图,若两开关都闭合,电池将被短路。[
小明同学去外地旅游时,在公交车上发现一个现象,后门的两侧扶手上,各装有一个按钮(如图所示,相当于一个开关),想要下车的乘客只要按下任何一个按钮,装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车。请你帮小明把丁图中的各元件符号连接成符合要求的电路图。
center0
三、作图题
3645535371475用图中提供的材料,设计一个自动防盗报警电路。要求:晚间房门被打开,细导线AB被扯断,电铃发声自动报警。
按下列要求作图:
(1)根据电流的流向在图甲中添加电流表和电源使电路成为并联电路.
(2)如图乙是四开门电冰箱上部保鲜室内照明灯的电路元件符号,保鲜室内的照明灯由上部两个门控开关控制(门打开,开关闭合),当保鲜室的任何一个门打开或两个门都打开,照明灯都亮;而只有当两个门都关闭后,照明灯才熄灭,请连出此电路图.
(3)如图丙,实物图中少了两根导线.请用笔画线代替导线补上,补上后要求:灯L1、L2都能发光,且电流表只测量L2的电流,开关控制L1、L2的通断.(导线不能交叉)
有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时,锁孔旁的灯才亮,从而方便夜间开锁。该锁利用感应开关S1(有人摸把手,开关S1闭合;无人摸把手,开关S1断开)以及光敏开关S2(白天,开关S2断开;夜间,开关S2闭合)控制电路,达到目的,请完成此电路的连接。
center0
小明想要设计一种呼叫电路,要求房间1中的客人呼叫(开关闭合)时,绿灯亮控制室的电铃响;房间2中的客人呼叫(开关闭合)时,红灯亮,控制室的电铃响。请帮他用笔画线在图上画出符合要求的电路图。(导线不能交叉)
60706097790
参考答案
1.B
2.A
3.A
4.B
5.A
6.C
7.D
8.B
9.C
10.C
11.D
12.B
13.丙


14.解:由题意可知,两个开关并联,然后与电源和电铃串联后组成电路,如下图所示:
15.如图所示
???????
16.(1)(2)(3)
17.如图所示
???????
18.解:
由题意知,两个电灯为并联,且各有一个开关控制,而电铃串联在干路中;即绿灯亮、电铃响时表示房间1的人呼救,红灯亮、电铃响时表示房间2的人呼救,电路图如图所示:
