1236980010909300第十三章 专题训练 电路图与实物图相互转化

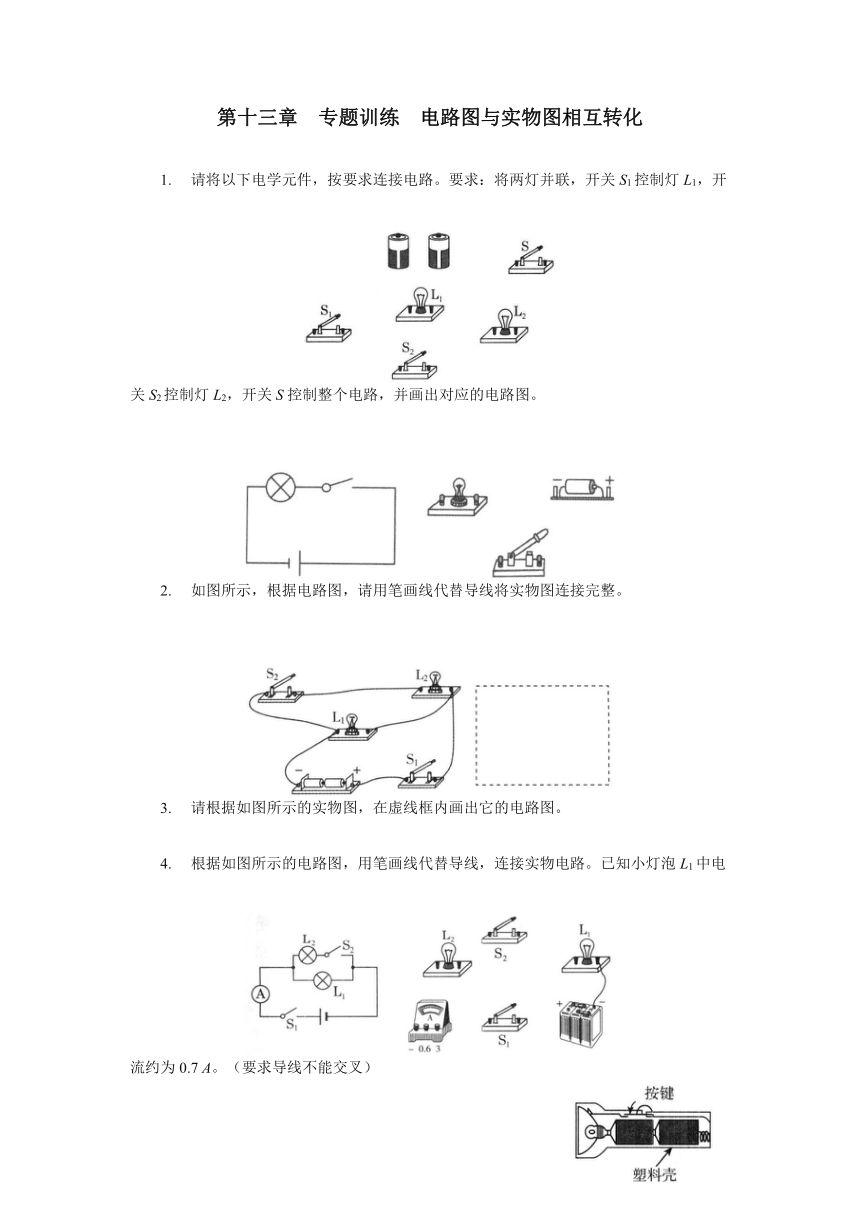

请将以下电学元件，按要求连接电路。要求：将两灯并联，开关S1控制灯L1，开关S2控制灯L2，开关S控制整个电路，并画出对应的电路图。
center0
如图所示，根据电路图，请用笔画线代替导线将实物图连接完整。
center0
请根据如图所示的实物图，在虚线框内画出它的电路图。
center0
39027102037080根据如图所示的电路图，用笔画线代替导线，连接实物电路。已知小灯泡L1中电流约为0.7 A。（要求导线不能交叉）
center0

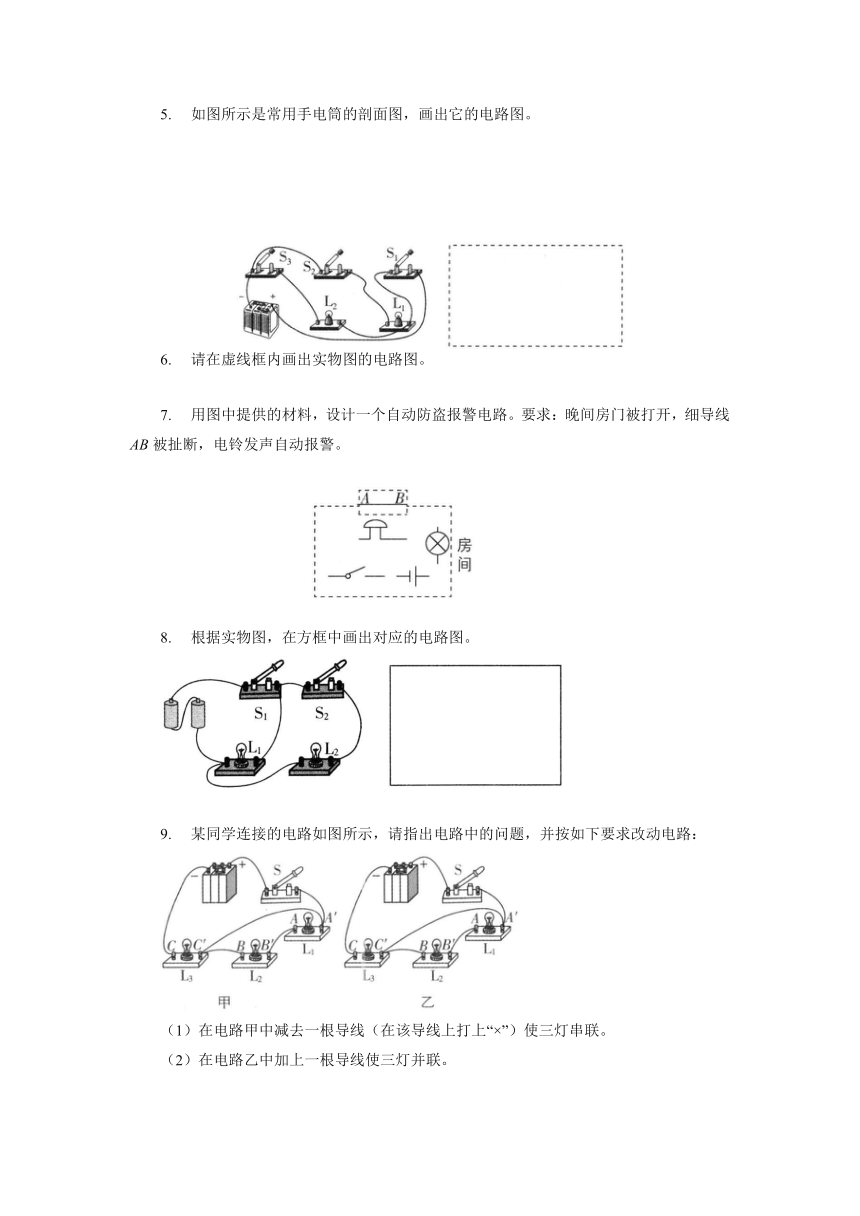

如图所示是常用手电筒的剖面图，画出它的电路图。
请在虚线框内画出实物图的电路图。
center0
1597660723900用图中提供的材料，设计一个自动防盗报警电路。要求：晚间房门被打开，细导线AB被扯断，电铃发声自动报警。
根据实物图，在方框中画出对应的电路图。
某同学连接的电路如图所示，请指出电路中的问题，并按如下要求改动电路：
（1）在电路甲中减去一根导线（在该导线上打上“×”）使三灯串联。
（2）在电路乙中加上一根导线使三灯并联。

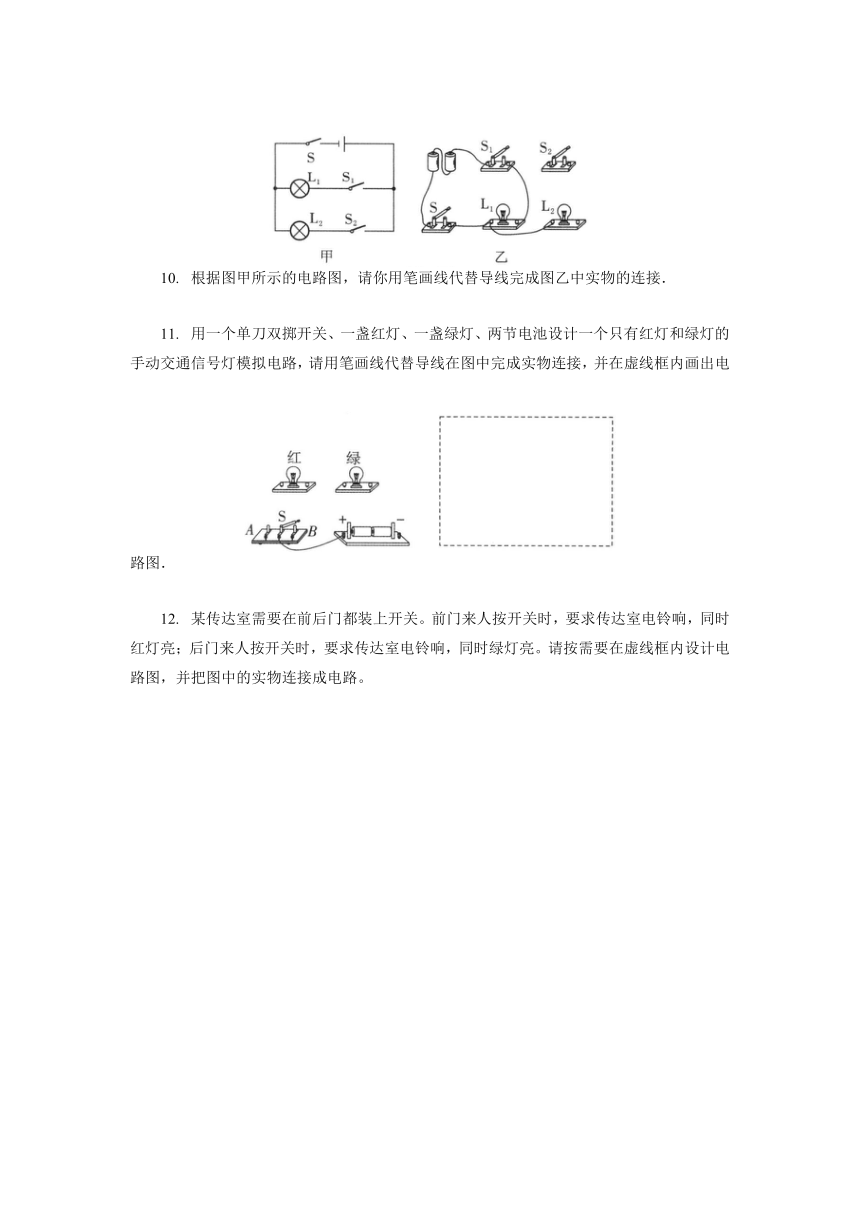

根据图甲所示的电路图，请你用笔画线代替导线完成图乙中实物的连接．
center0
用一个单刀双掷开关、一盏红灯、一盏绿灯、两节电池设计一个只有红灯和绿灯的手动交通信号灯模拟电路，请用笔画线代替导线在图中完成实物连接，并在虚线框内画出电路图．
center0

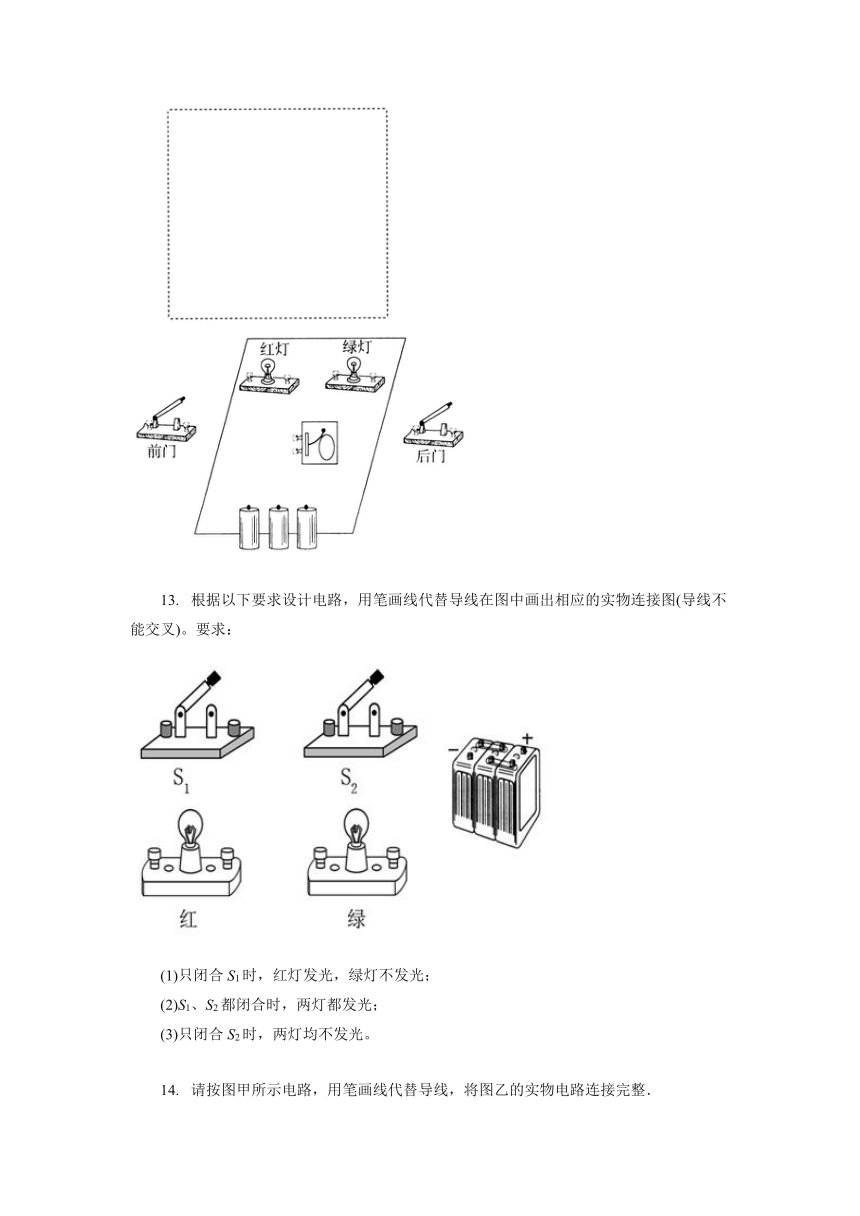

某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，要求传达室电铃响，同时绿灯亮。请按需要在虚线框内设计电路图，并把图中的实物连接成电路。
????????
根据以下要求设计电路，用笔画线代替导线在图中画出相应的实物连接图(导线不能交叉)。要求：
(1)只闭合S1时，红灯发光，绿灯不发光；
(2)S1、S2都闭合时，两灯都发光；
(3)只闭合S2时，两灯均不发光。

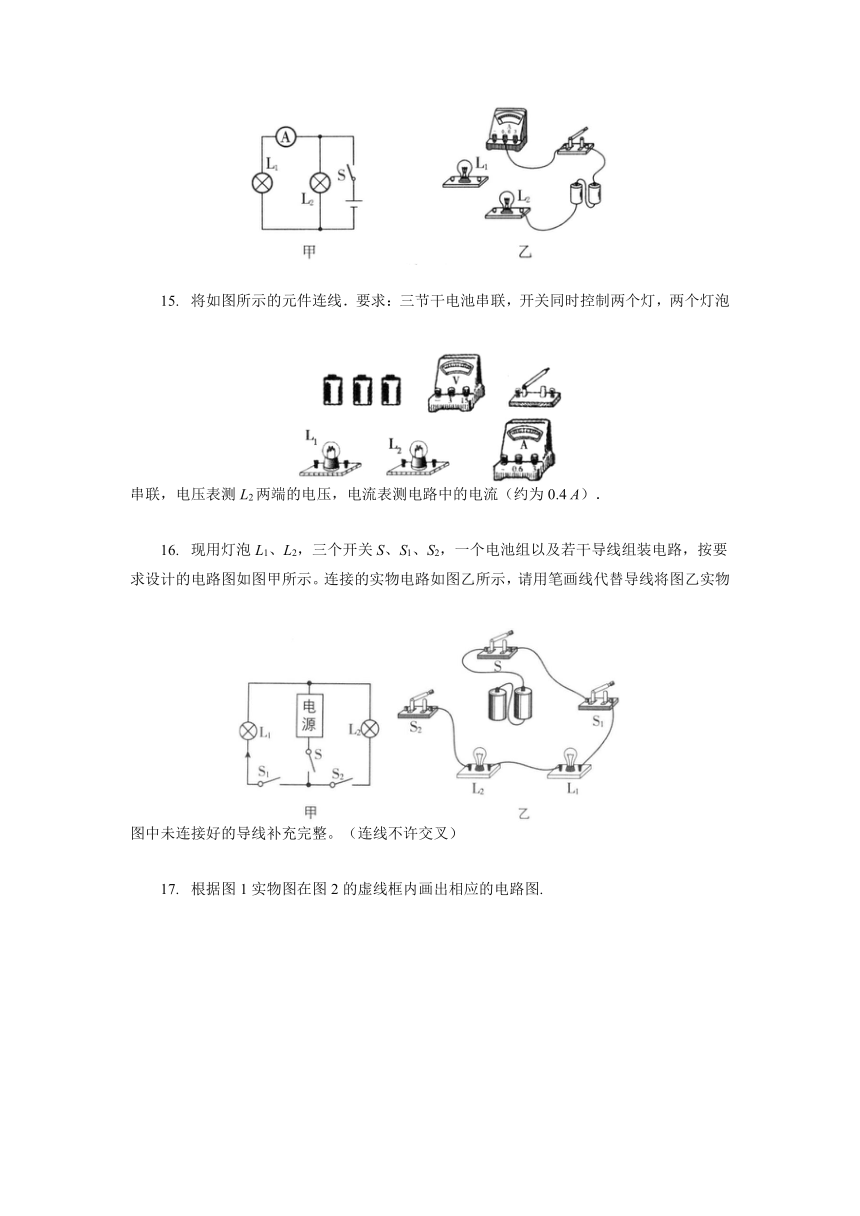

请按图甲所示电路，用笔画线代替导线，将图乙的实物电路连接完整．
center0
将如图所示的元件连线．要求：三节干电池串联，开关同时控制两个灯，两个灯泡串联，电压表测L2两端的电压，电流表测电路中的电流（约为0.4 A）．
center0
现用灯泡L1、L2，三个开关S、S1、S2，一个电池组以及若干导线组装电路，按要求设计的电路图如图甲所示。连接的实物电路如图乙所示，请用笔画线代替导线将图乙实物图中未连接好的导线补充完整。（连线不许交叉）
center0
根据图1实物图在图2的虚线框内画出相应的电路图.
center0
请根据图甲所示电路在虚线框内画出相应的电路图。
center0
参考答案
1.???????
2.???????
3.???????
4.解：如图所示。
???????
5.???????
6.如图所示
???????
7.如图所示
???????
8.???????
9.（1）如图甲所示? （2）如图乙所示
???????
10.???????
11.???????
12.?如图所示
???????
13.
14.??????????????
15.
16.
17.?
18.解：由实物图知，两灯并联，电流表测L1支路电流，电压表测L2两端电压，开关S在干路上，据此画出电路图如图所示：
