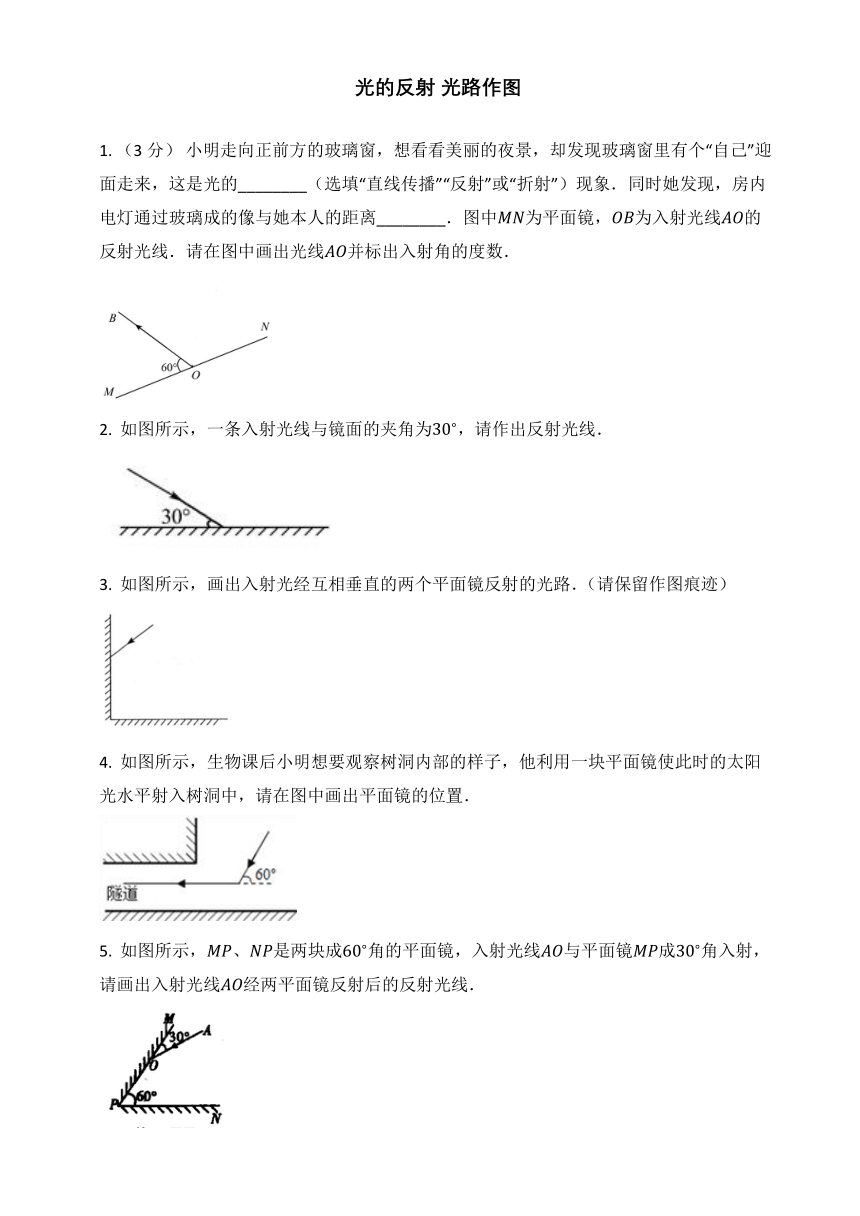

光的反射 光路作图
?
1. （3分） 小明走向正前方的玻璃窗，想看看美丽的夜景，却发现玻璃窗里有个“自己”迎面走来，这是光的________（选填“直线传播”“反射”或“折射”）现象．同时她发现，房内电灯通过玻璃成的像与她本人的距离________．图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出光线AO并标出入射角的度数．

2. 如图所示，一条入射光线与镜面的夹角为30?，请作出反射光线．

3. 如图所示，画出入射光经互相垂直的两个平面镜反射的光路．（请保留作图痕迹）

4. 如图所示，生物课后小明想要观察树洞内部的样子，他利用一块平面镜使此时的太阳光水平射入树洞中，请在图中画出平面镜的位置．

5. 如图所示，MP、NP是两块成60?角的平面镜，入射光线AO与平面镜MP成30?角入射，请画出入射光线AO经两平面镜反射后的反射光线．

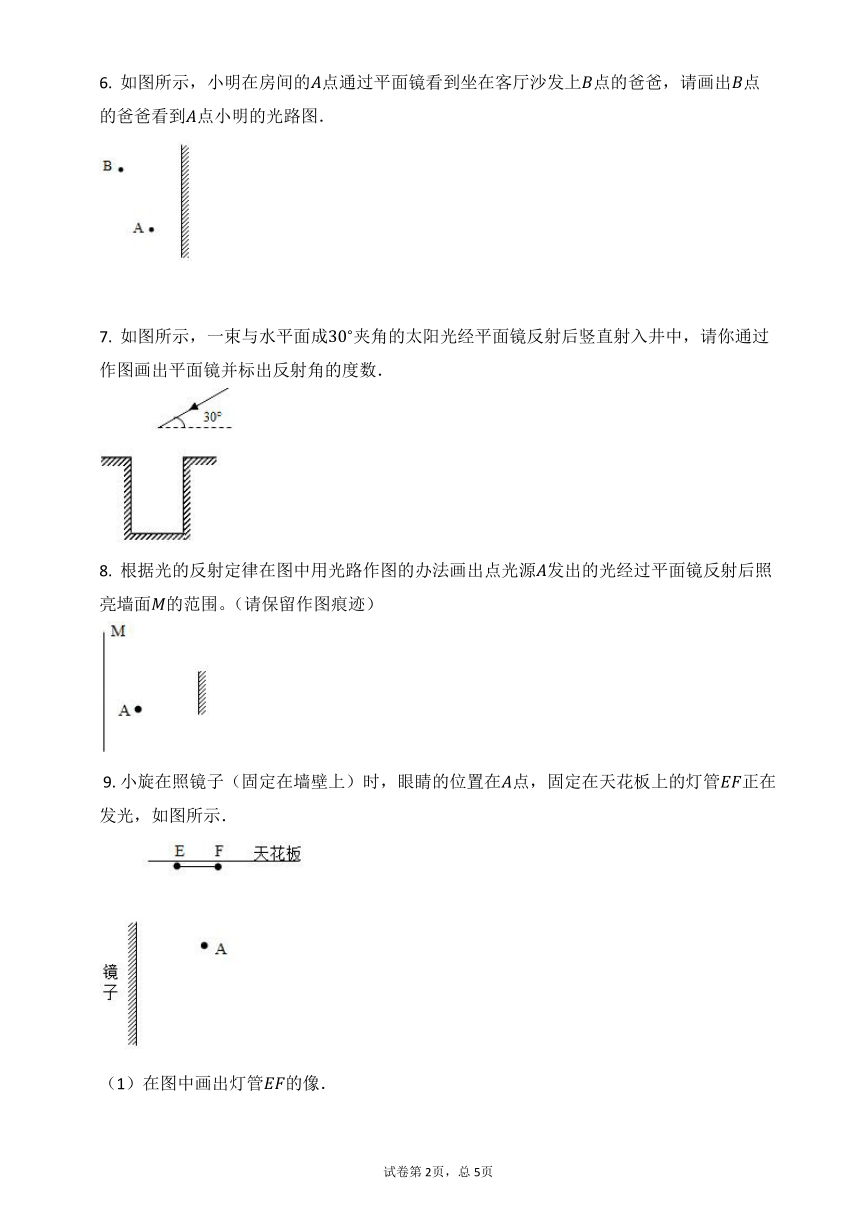

6. 如图所示，小明在房间的A点通过平面镜看到坐在客厅沙发上B点的爸爸，请画出B点的爸爸看到A点小明的光路图．

?
7. 如图所示，一束与水平面成30?夹角的太阳光经平面镜反射后竖直射入井中，请你通过作图画出平面镜并标出反射角的度数．

8. 根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围。（请保留作图痕迹）

?9. 小旋在照镜子（固定在墙壁上）时，眼睛的位置在A点，固定在天花板上的灯管EF正在发光，如图所示．

（1）在图中画出灯管EF的像．

（2）透过镜子，小旋能否看到灯管EF的像？请画图及简要文字说明．

（3）若想看到灯管的像，小旋应该如何做？
?
10. 如图小凯在水平鼓面上固定了一块平面镜，用固定位置的激光笔照射平面镜，此时小凯观察到墙面上出现了一个小光斑。

（1）画出经过平面镜的反射光线确定墙壁上光斑位置，并标出反射角A。
（2）小凯在多个角度都观察到墙上的光斑，说明了光在墙壁上发生了________反射（选填“镜面”或“漫”）。
（3）轻压图中平面镜左侧的鼓面，墙壁上光斑位置________（选填“上移”、“不变”或“下移”）
（4）当用力敲击鼓面使鼓发声时，可以看到墙上的光斑在跳动，通过光斑的跳动证明了________。
（5）实验时在敲击鼓面力度相同的情况下，要让光斑跳动的幅度更大些，你的做法是________。
参考答案
1.反射,减小
、解：小王走向正前方的玻璃窗，发现玻璃窗里有个“自己”迎面走来，这是小王通过玻璃窗所成的像，属于平面镜成像，是由光的反射形成的；
小王靠近玻璃窗，小王到玻璃窗的距离减小，而电灯通过玻璃窗所成的像到玻璃窗的距离不变，所以房内电灯通过玻璃成的像与她本人的距离减小；
由图可知，反射光线与镜面的夹角为60?，则反射角等于入射角等于90??60?=30?，如图所示：
2.如图所示：3.如图所示．
4.如图所示．
5图所示．如图所示6.如图所示．
7.如图所示．8.如图所示：
用平面镜成像规律作图如下：
9.（1）如图所示：
（2）分别连接F'、E'与镜子的上下两个端点，做出反射光线和入射光线，如图所示：
由图可知，A不在灯光的反射范围内，因此人眼无法看到灯管EF的像；
（3）若想看到灯管的像，小旋可以向前靠近镜子或直接蹲下来．
10.首先通过入射点做镜面的垂线，即法线，反射光线与法线之间的夹角为反射角A
；
漫
上移
声音是由物体的振动产生的
增大桌子与墙壁的距离
