15.5 串、并联电路中电流的规律 尖子生同步培优小练 2021-2022学年人教版物理九年级全一册（含答案）

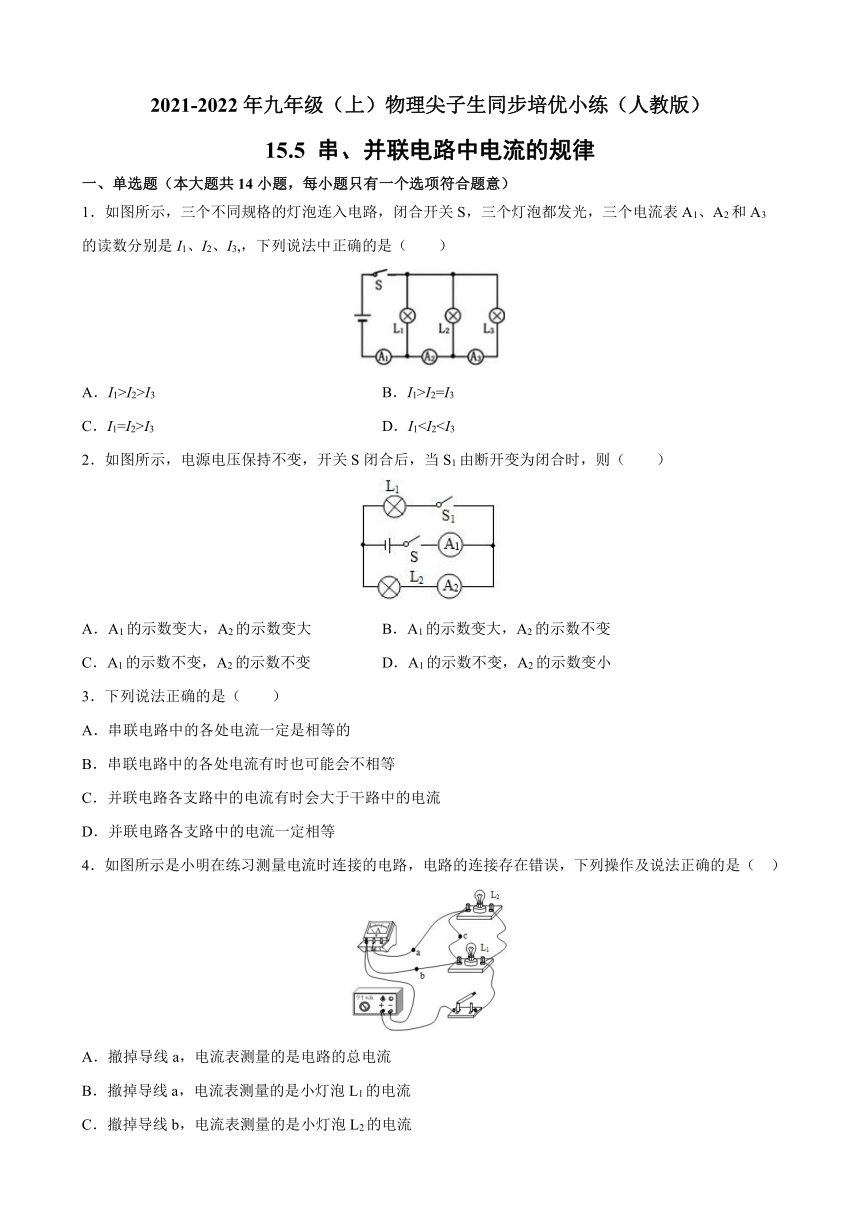

2021-2022年九年级（上）物理尖子生同步培优小练（人教版）
15.5 串、并联电路中电流的规律
一、单选题（本大题共14小题，每小题只有一个选项符合题意）
1．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3,，下列说法中正确的是（　　）
A．I1>I2>I3 B．I1>I2=I3
C．I1=I2>I3 D．I12．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（　　）
A．A1的示数变大，A2的示数变大 B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变 D．A1的示数不变，A2的示数变小
3．下列说法正确的是（ ）
A．串联电路中的各处电流一定是相等的
B．串联电路中的各处电流有时也可能会不相等
C．并联电路各支路中的电流有时会大于干路中的电流
D．并联电路各支路中的电流一定相等
4．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流

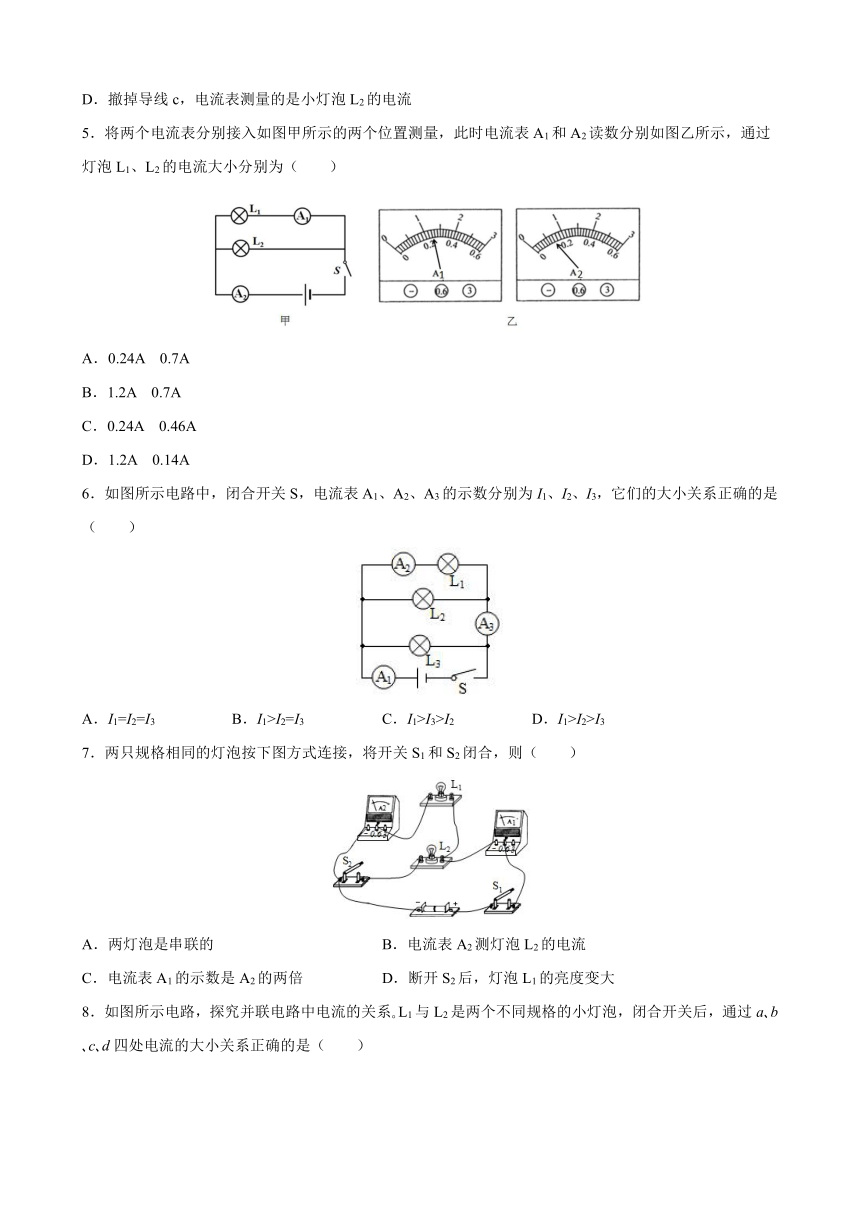

5．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
6．如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3 B．I1>I2=I3 C．I1>I3>I2 D．I1>I2>I3
7．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大

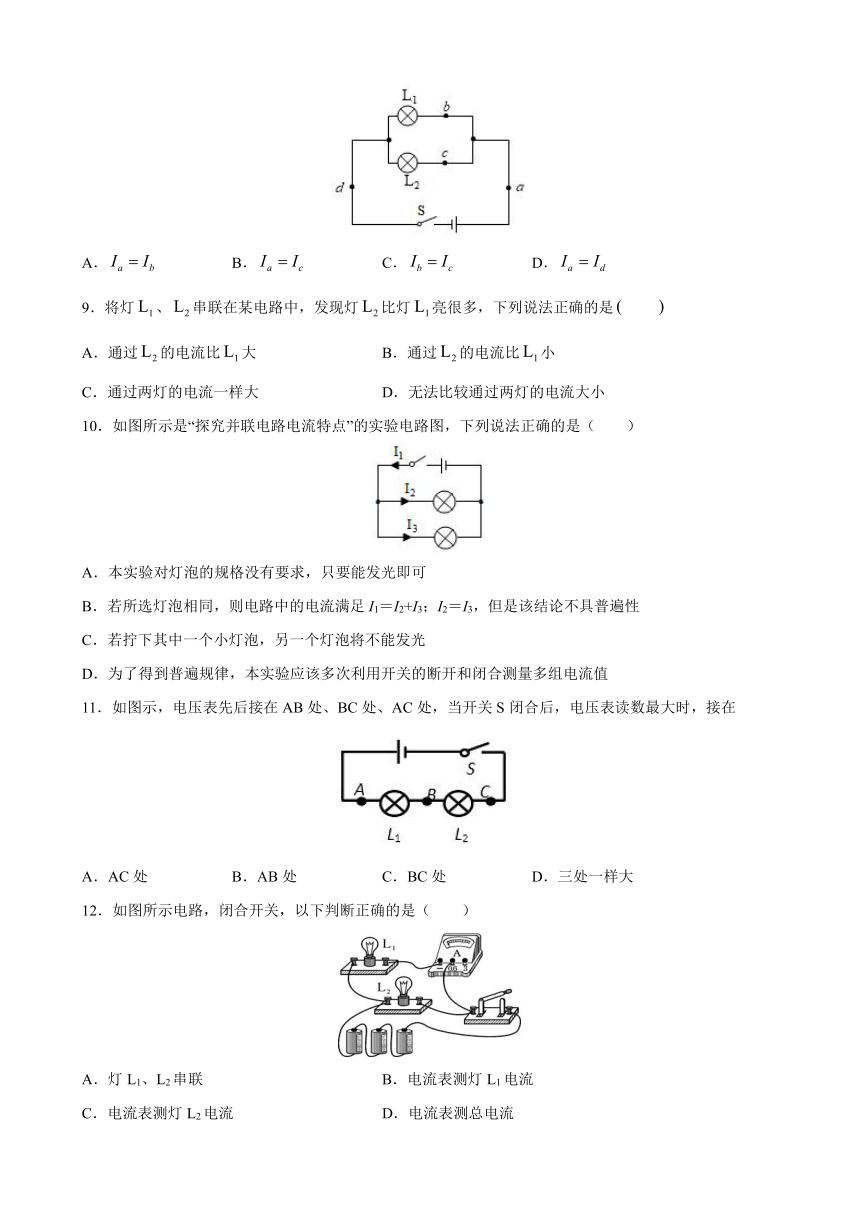

8．如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A．false B．false C．false D．false
9．将灯false、false串联在某电路中，发现灯false比灯false亮很多，下列说法正确的是false　　false
A．通过false的电流比false大 B．通过false的电流比false小
C．通过两灯的电流一样大 D．无法比较通过两灯的电流大小
10．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（　　）
A．本实验对灯泡的规格没有要求，只要能发光即可
B．若所选灯泡相同，则电路中的电流满足I1＝I2+I3；I2＝I3，但是该结论不具普遍性
C．若拧下其中一个小灯泡，另一个灯泡将不能发光
D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值
11．如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
12．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流

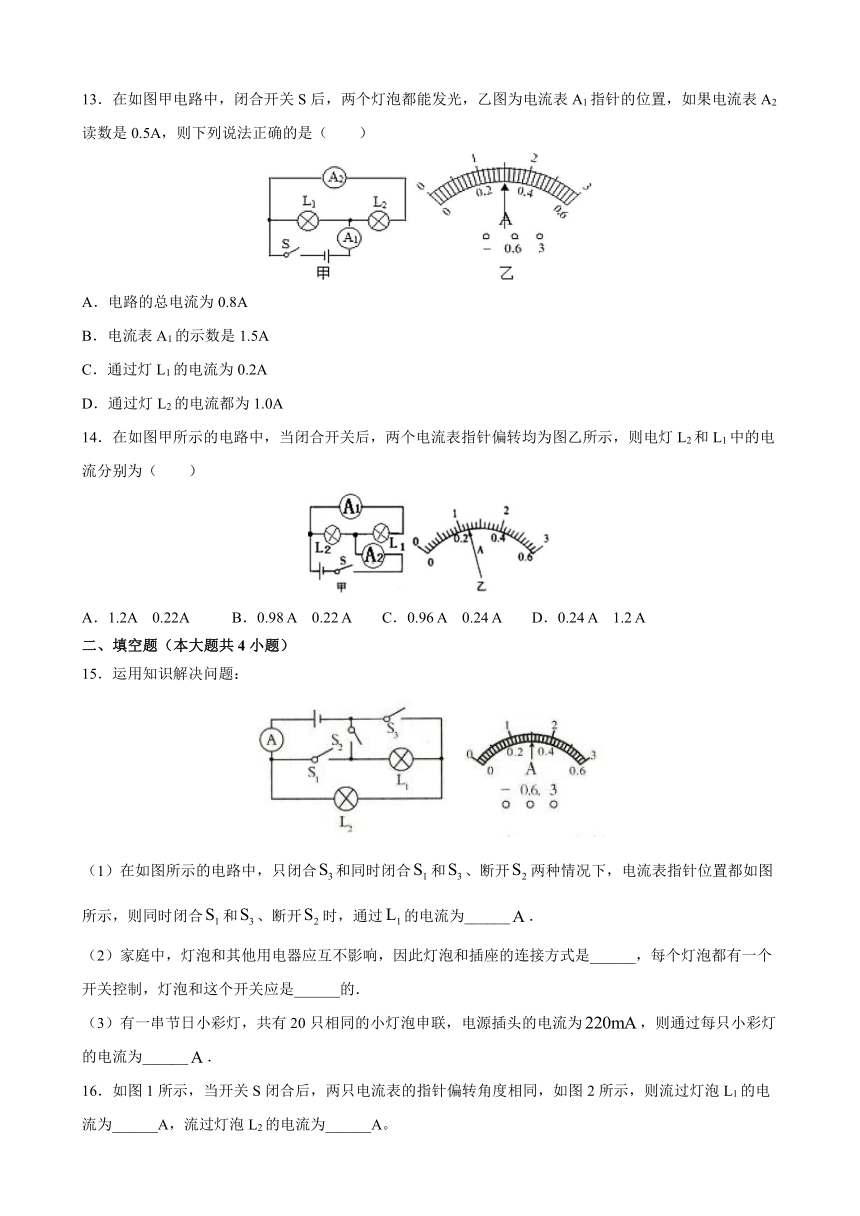

13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A
B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A
D．通过灯L2的电流都为1.0A
14．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L2和L1中的电流分别为（　　）
A．1.2A 0.22A B．0.98 A 0.22 A C．0.96 A 0.24 A D．0.24 A 1.2 A
二、填空题（本大题共4小题）
15．运用知识解决问题：
（1）在如图所示的电路中，只闭合false和同时闭合false和false、断开false两种情况下，电流表指针位置都如图所示，则同时闭合false和false、断开false时，通过false的电流为______false．
（2）家庭中，灯泡和其他用电器应互不影响，因此灯泡和插座的连接方式是______，每个灯泡都有一个开关控制，灯泡和这个开关应是______的．
（3）有一串节日小彩灯，共有20只相同的小灯泡申联，电源插头的电流为false，则通过每只小彩灯的电流为______false．

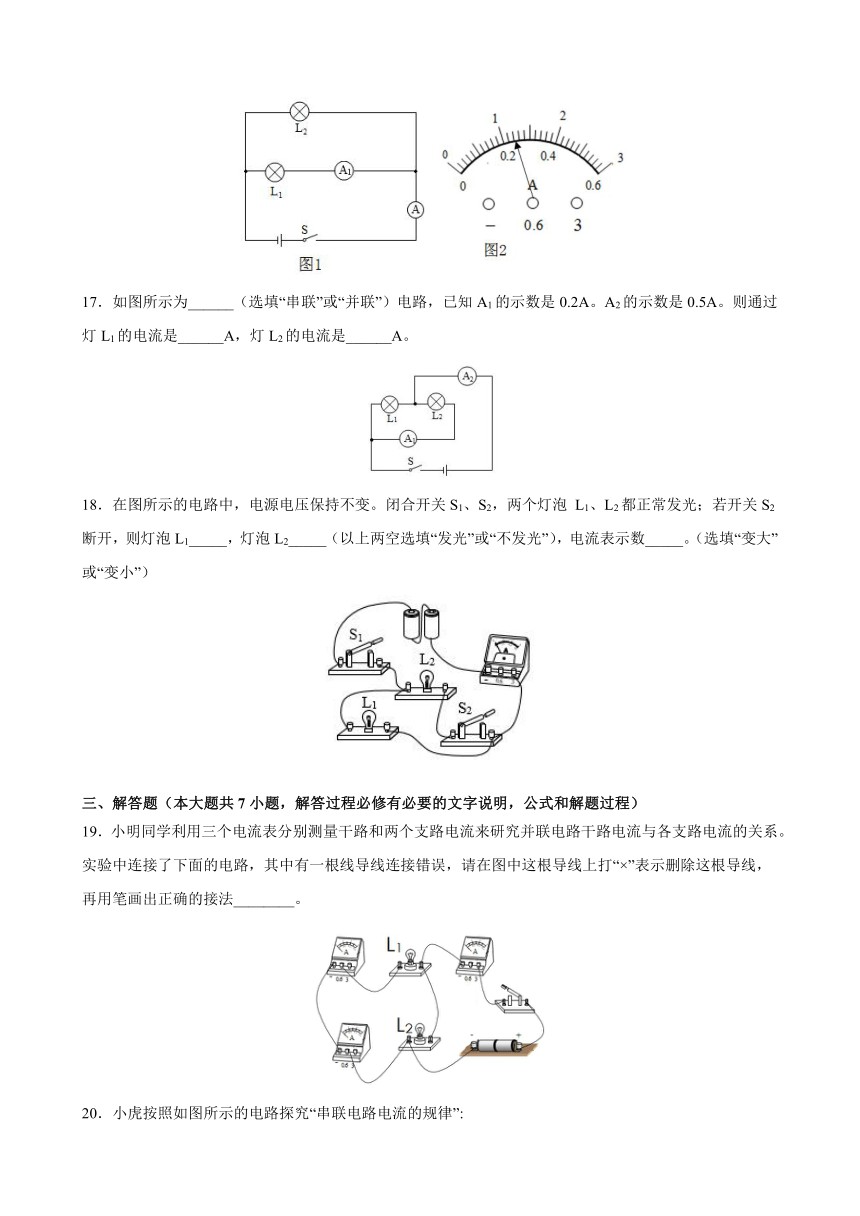

16．如图1所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图2所示，则流过灯泡L1的电流为______A，流过灯泡L2的电流为______A。
17．如图所示为______（选填“串联”或“并联”）电路，已知A1的示数是0.2A。A2的示数是0.5A。则通过灯L1的电流是______A，灯L2的电流是______A。
18．在图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡 L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”）
三、解答题（本大题共7小题，解答过程必修有必要的文字说明，公式和解题过程）
19．小明同学利用三个电流表分别测量干路和两个支路电流来研究并联电路干路电流与各支路电流的关系。实验中连接了下面的电路，其中有一根线导线连接错误，请在图中这根导线上打“×”表示删除这根导线，再用笔画出正确的接法________。
20．小虎按照如图所示的电路探究“串联电路电流的规律”:
（1）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转_________（选填“小于0.6A”、“大于0.6A”“满刻度以外”），则换用电流表的小量程；
（2）连接好电路后闭合开关，小虎发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_________（选填“L1灯丝断了”、“L2灯丝断了”、“L2接触不良”）；
（3）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论:______。
（4）为了使结论更有普遍性，小虎接下来的操作应该是___________________________。
21．根据图甲所示的电路图，请将图乙中的实物图用笔画线表示导线连接起来。在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为________A、________A。
22．认真观察图，分析并解答下面的问题：
(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
23．在如图甲所示的电路中，电流表false的示数是1.6A，电流表false的示数为0.8A，通过灯泡false的电流如图乙所示．则：
（1）电流表false的示数是多少？
（2）通过灯泡false和false的电流各是多少？
24．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内）如图所示。
(1)当老师闭合开关时，两只小灯泡都亮了：断开开关，两灯泡又同时熄灭：
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是______；
②根据上述现象，不用其他任何仪器的情况下，如何判断它们的连接方式； _______________
(2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故：
①你认为小华的判断是______（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下能证实小华的判断是否正确的做法是______________。
25．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；
(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
参考答案
1．A
【解析】A．三个灯泡并联，电流表A1在干路上，测量通过三个灯的电流之和，A2测量的是通过L2和L3的电流，A3测量的是通过L3的电流，可知三个电流表的示数I1>I2>I3，故A项正确；
B．三灯并联，电流表A2测量通过L2和L3的电流之和，A3测量的是通过L3的电流，故I2不等于I3，故B项错误；
C．三灯并联，电流表A1测量通过三个灯的电流之和，A2测量的是通过L2和L3的电流之和，故I1不等于I2，故C项错误；
D．三灯并联，电流表A1测量通过三个灯的电流之和， A2测量的是通过L2和L3的电流，A3测量的是通过L3的电流，因此电流表A1的示数是最大的，故D项错误。
2．B
【解析】ABCD．由电路图可知，两灯泡并联，开关S控制干路，开关S1控制L1所在支路，电流表A1测干路电流，电流表A2测通过L2的电流，因为并联电路各支路独立工作、互不影响，所以S1由断开变为闭合时，通过L2的电流不变，即电流A2示数不变，因为并联电路中干路等于各支路电流之和，所以干路电流变大，即电流A1的示数变大，故ACD不符合题意，B符合题意。
故选B。
3．A
【解析】AB．串联电路电流只有一条路径，因此电流处处相等，故A正确，B错误；
C．并联电路中，干路电流等于各个支路电流之和，故干路电流一定大于支路电流，故C错误；
D．并联电路各支路电压等于总电压，若并联支路的电阻不相等，由欧姆定律可知各个并联支路的电流不相等，故D错误．
4．D
【解析】AB．由图可知，电流经灯泡L1、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，AB选项不符合题意；
C．撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，选项不符合题意；
D． 撤掉导线c，电流从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，选项符合题意．
5．C
【解析】根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
6．C
【解析】由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A3测通过L1和L2的电流，A2测通过L1的电流；所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小。
故选C。
7．C
【解析】ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
8．D
【解析】由电路图知道，两灯并联，Ia 为干路电流，Ib 、Ic 是两条支路的电流；
AB、根据干路电流等于各支路电流之和知道
Ia =Ib +Ic
故AB错误；
C、由于两个小灯泡是不同的规格，由并联电路各支路两端的电压相等和欧姆定律知道
Ib ≠Ic
故C错误；
D、由于a、d点都在干路上，所以
Ia =Id
故D正确。
故选D。
9．C
【解析】串联电路各处电流相同，所以通过两灯的电流一样大，灯泡亮度强弱与实际功率有关，故C选项正确。
故选C。
10．B
【解析】A．为得出普遍性的规律，要用不同规格的灯泡多次测量，故A错误；
B．若所选灯泡相同，由并联电路各支路电压相等和欧姆定律I＝false，通过两支路电流相等，干路电流等于支路电流之和，因选用的灯泡太特殊，该结论不具普遍性，故B正确；
C．并联电路各支路互不影响，故若拧下其中一个小灯泡，另一个灯泡仍能发光，故C错误；
D．利用开关的断开和闭合多次测量，但每组数据是一样的，只测量了一组数据，故D错误。
故选B。
11．A
【解析】
∵两灯泡是串联；
∴总电压等于各部分电压的和；
即UAC=UAB+UBC；
∴AC之间的电压最大．
故选A．
12．B
【解析】由图可知，电流路径是电流从电源正极出，流经开关，进行分流，一条为灯泡L2支路；另一条为电流表和灯泡L1支路，故电流表测量灯泡L1电流，故ACD错误。
故选B。
13．B
【解析】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，故A错误，B正确；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，故CD错误；
故选B。
14．C
【解析】知道，两电阻并联，电流表A2测干路电流，A1测通过L1支路的电流，?并联电路干路电流大于各支路电流之和，且两指针的位置相同，?A1的量程为0~0.6A，分度值为0.02A，通过L1支路的电流
I1=0.24A
A2的量程为0~3A，分度值为0.1A，干路电流
I=1.2A
通过L2的电流
I2=I-I1=1.2A-0.24A=0.96A
故ABD不符合题意，C符合题意。
故选C。
15．1.2 并联 串联 0.22
【解析】(1)[1]由电路图可知，只闭合S3时电路为灯泡L2的简单电路，电流表测电路中的电流；同时闭合S1和S3、断开S2时，两灯泡并联，电流表测干路电流，并联电路各支路独立工作、互不影响，通过L2的电流不变，因为并联电路中干路电流等于各支路电流之和，且两次电流表指针的位置相同，故只闭合S3时，测量L2支路电流表的量程为0～0.6A，分度值为0.02A，则I2=0.3A，同时闭合S1和S3、断开S2时，干路电流表的量程为0～3A，分度值为0.1A，则I=1.5A，则通过L1的电流：
I1=I-I2=1.5A-0.3A=1.2A；
(2)[2]家庭中，灯泡和其它用电器互不影响，能够独立工作，各用电器互不影响的电路为并联电路；
[3]每个灯泡都有一个开关控制，开关和灯泡不能独立工作，所以灯泡和这个开关应是串联的；
(3)[4]生活中的小彩灯是串联的．由于在串联电路中，电路中电流处处相等，若电源插头处的电流是220mA，那么，通过每只灯泡的电流都是220mA，合0.22A．
16．0.24 0.96
【解析】[1][2]由图1可知，两灯泡并联，电流表A1测灯L1支路电流，电流表A测干路电流；由并联电路的电流特点可知，A的示数应大于A1的示数，由题知，两电流表指针偏转的角度相同，所以A选用的是0～3A量程，分度值0.1A，A1选用的是0～0.6A量程，分度值0.02A，由图2知，电流表A的示数，即干路电流I＝1.2A，电流表A1示数，即通过灯泡L1的电流为I1＝0.24A，通过灯L2的电流为
I2＝I﹣I1＝1.2A﹣0.24A＝0.96A
17．并联 0.3 0.2
【解析】[1][2][3]由电路图可知，两灯泡并联连接即为并联，电流表A1测通过灯L2的电流，电流表A2测干路电流。则干路电流I＝0.5A，通过灯L2的电流I2＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，通过灯L1的电流
I1＝I﹣I2＝0.5A﹣0.2A＝0.3A
18．发光 不发光 变小
【解析】[1][2][3]从图中可以看到，当闭合开关S1、S2，这是一个并联电路，两个灯泡 L1、L2并联在电路中，电流表示数等于流过两灯泡的电流之和；当开关S2断开时，只有灯泡 L1接在电路中，没有电流流过L2，灯泡L1发光，灯泡L2不发光，这时电流表示数等于流过灯泡L1的电流，电源电压不变，两灯泡的电阻不变，根据false可知流过灯泡的电流大小不变，但电流表示数变小。
19．
【解析】电路图如图所示
20．小于0.6A L2接触不良 串联电路中的电流处处相等 换用不同规格的灯泡重复实验
【解析】(1)[1]选用电流表的量程时，先试触大量程，观察电流表，若指针偏转角度过大，即小于0.6A。则换用小量程；
(2)[2]电路为串联电路，两个用电器都不亮，说明电路中没有电流通过，是为断路，当小虎按一下灯泡L2，两灯都亮，松开手两灯又不亮，说明L2接触不良；
(3)[3]在串联电路中，更换电流表位置，电流表示数依然相同，可以初步得到结论：在串联电路中电流处处相等；
(4)[4]为了使串联电路电流处处相等的规律更具有普遍性，应该换用不同规格的小灯泡进行多次实验。
21．连线如图所示0.2 0.3
【解析】电流表A1测干路电流，即I＝0.5A；电流表A2测L2支路电流，即I2＝0.3A；因为L1、L2并联，I＝I1＋I2，所以I1＝I－I2＝0.5A－0.3A＝0.2A。
22．(1)0.1A；(2)0.26A；(3)0.24A
【解析】(1)当只闭合S3时，灯泡L1、L2串联，已知电流表A1的示数为0.1A，则通过L1的电流为0.1A。
(2)当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2＝0.26A。
(3)若只闭合S1、S2，电流表A1的示数为0.5A，由(2)知，通过L2的电流为I2＝0.26A，由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1＝I﹣I2＝0.5A﹣0.26A＝0.24A
答：(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是0.1A；
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
23．(1)0.56A；(2)0.8A；0.24A
【解析】(1)因为false是并联电路，false测的是false和false电流之和，示数为0.8A，false测的是通过false电流，根据并联电路电流规律可知，false的示数一定比false的示数小，所以false所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
(2)由并联电路电流的规律可知，通过灯泡L1的电流为：
I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：
I2=IA2-I3=0.8A-0.56A=0.24A．
答：(1)电流表false的示数是0.56A；
(2)通过灯泡L1和L2的电流各是0.8A和0.24A．
24．电源 拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联 错误的 调换两灯泡的位置，观察灯泡的亮暗是否变化
【解析】(1)①[1]闭合开关时，两灯泡发光，说明木盒内的电路中有电源。
②[2]由于串联电路各用电器互相影响，并联电路各用电器互不影响，所以，拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联。
(2)①[3]串联电路中电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误的。
②[4]调换两灯泡的位置，如果两灯泡的亮度都发生变化，说明小华的判断是正确的，如果灯的亮度不变，则小华的判断是错误的。
25．并联 串联 0.3A 0.15A（顺序可调换）
【解析】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
