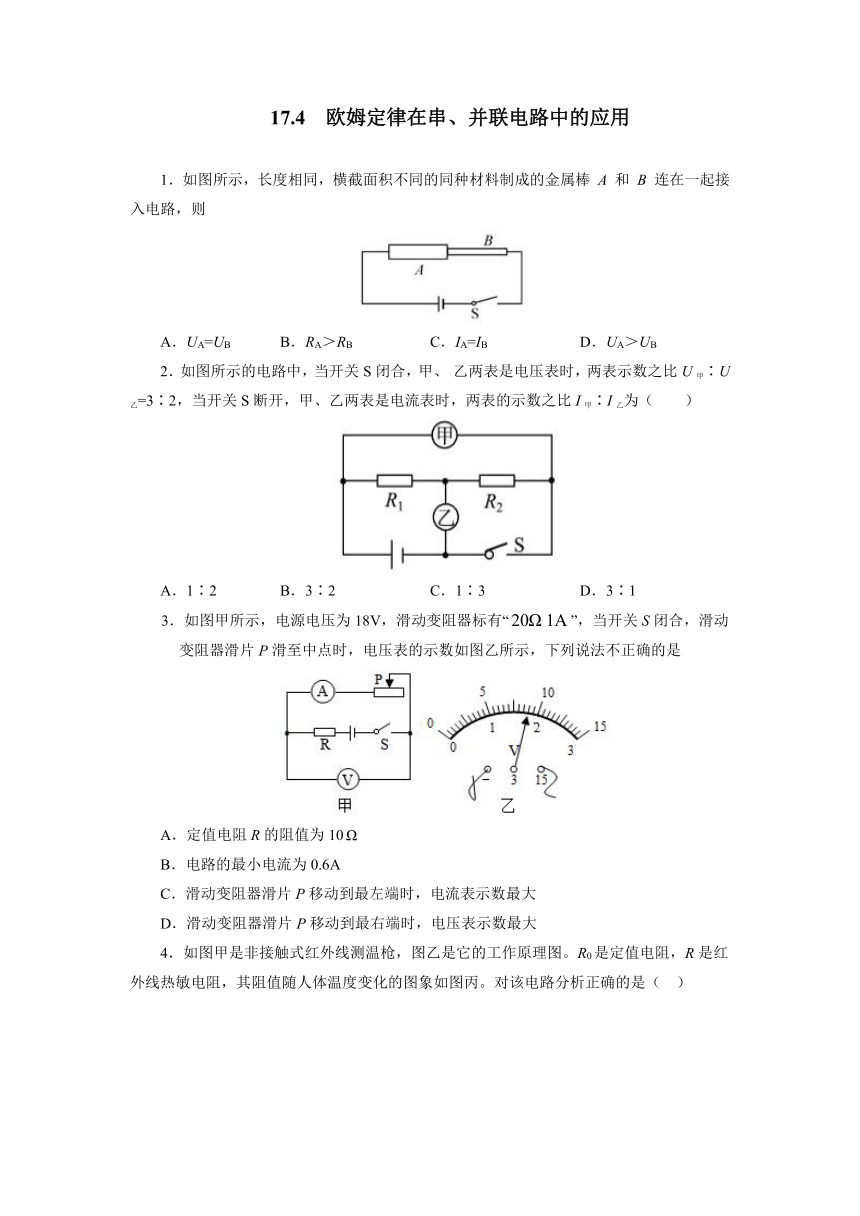

122174001183640017.4 欧姆定律在串、并联电路中的应用
1．如图所示，长度相同，横截面积不同的同种材料制成的金属棒 A 和 B 连在一起接入电路，则
A．UA=UB B．RA＞RB C．IA=IB D．UA＞UB
2．如图所示的电路中，当开关S闭合，甲、 乙两表是电压表时，两表示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表是电流表时，两表的示数之比I甲∶I乙为（　　）
A．1∶2 B．3∶2 C．1∶3 D．3∶1
3．如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
4．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（ ）
A．体温越高，R的阻值越大 B．体温越高，电压表示数越大
C．体温越高，电压表示数越小 D．体温越低，电压表示数越大
5．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（　　）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
6．如图所示，电源电压保持不变。闭合开关S1、S2，电流表和电压表均有示数，若断开开关S2，则下列说法正确的是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值变小
D．电压表示数与电流表示数的比值不变
7．如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（　　）

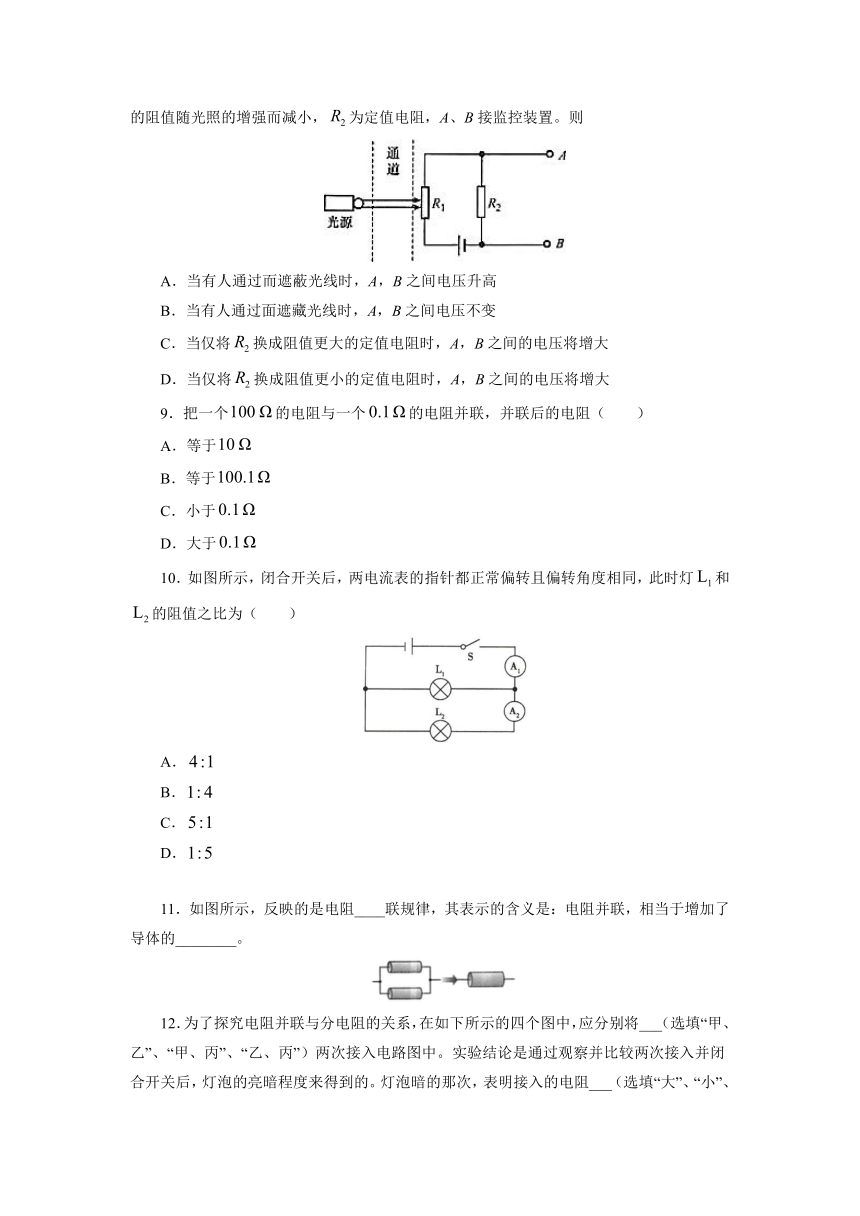

A．I1>I2 B．U18．如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，为光敏电阻，它的阻值随光照的增强而减小，为定值电阻，A、B接监控装置。则
A．当有人通过而遮蔽光线时，A，B之间电压升高
B．当有人通过面遮藏光线时，A，B之间电压不变
C．当仅将换成阻值更大的定值电阻时，A，B之间的电压将增大
D．当仅将换成阻值更小的定值电阻时，A，B之间的电压将增大
9．把一个的电阻与一个的电阻并联，并联后的电阻（ ）
A．等于
B．等于
C．小于
D．大于
10．如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯和的阻值之比为（ ）
A．
B．
C．
D．
11．如图所示，反映的是电阻____联规律，其表示的含义是：电阻并联，相当于增加了导体的________。
12．为了探究电阻并联与分电阻的关系，在如下所示的四个图中，应分别将___（选填“甲、乙”、“甲、丙”、“乙、丙”）两次接入电路图中。实验结论是通过观察并比较两次接入并闭合开关后，灯泡的亮暗程度来得到的。灯泡暗的那次，表明接入的电阻___（选填“大”、“小”、“相等”）。
13．已知电阻，串联在电路中时，通过它们的电流之比为__________，与两端电压之比__________；若将它们并联在电路中时，通过它们的电流之比为__________，它们两端电压之比为__________.
14．有一电阻为的电灯，在正常工作时它两端的电压为．要把电灯接在的电路上，需要给它______联一个______的电阻．
15．如图所示，电源电压不变， ，．只闭合，电流表示数为，电压表示数为，则定值电阻为______，电源电压为______．闭合、、，电流表、示数之比为______．
16．小雨按图甲所示的电路图连接实验电路，测量电阻R的阻值.闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_____V，电流表的示数为_____A，待测电阻R的阻值为______?.
17．如图所示的电路，电源电压为且保持不变，滑动变阻器标有“ ”字样．
（1）将滑片移到最右端，闭合，断开时，电流表的示数为______A．
（2）保持滑片在最右端，闭合、，电流表的示数为，则为______．
（3）将滑片移至某一位置，闭合、，电流表的示数为，求此时滑动变阻器接入电路的阻值．_____
18．如图所示电路中，电源电压恒定，闭合．当S闭合、甲、乙两表为电压表时，两表示数之比；则两电阻的阻值之比______；当S断开、甲乙两表为电流表时，两表示数之比______．
19．如图（a）所示，电源电压U＝4V，电阻R1＝10Ω，闭合开关S，当滑动变阻器的滑片P移中点时，电路中电流表A的示数如图（b）所示．求：
（1）电流表A1的示数．
（2）滑动变阻器的最大阻值．
（3）当滑动变阻器的滑片P移到最左端时，电路中电流表A的示数．
20．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将车的质量转化成电流表示数，如图甲所示。电路由电源，称重计(电流表，量程0～0.6 A)，定值电阻R0，滑动变阻器R1，弹簧和开关组成。已知电源电压为8 V，滑动变阻器R1长40 cm、最大阻值为20 Ω，且电阻的大小与其接入电路的长度成正比，弹簧的长度与受到的压力之间的关系如图乙所示，当没有载物时，变阻器滑片指在最上端，闭合开关，电流表示数是0.1 A。
(1)定值电阻R0多大？
(2)载重最大时，该模拟电路的电流表示数为多大？
参考答案
1．C
2．C
3．C
4．B
5．B
6．D
7．D
8．C
9．C
10．B
11．并 横截面积
12．甲、丙 大
13．1:1 3:2 2:3 1:1
14．串 6
15．20 6 5:2
16．2 0.5 4
17． 12.5 30Ω
18．2：5 2：7
19．（1）0.4A；（2）5Ω；（3）1.2A．
20．(1)60Ω (2) 0.11A
