15.4 电流的测量
一、单选题（本大题共14小题，每小题只有一个选项符合题意）

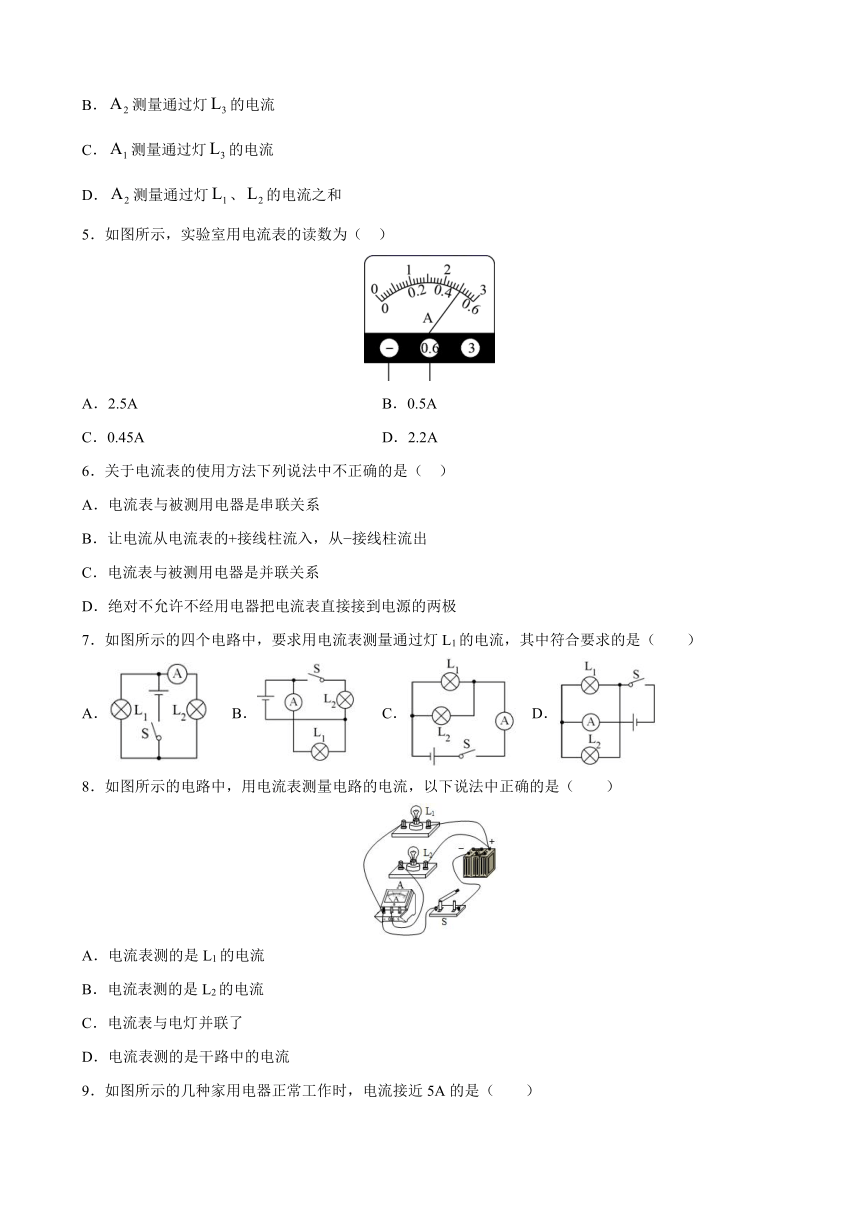

1．甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是（　　）
A．1.4A B．0.24A C．0.26A D．0.28A
2．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
3．如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．false
4．如图所示的部分电路中，电流表false、false所测量的电流分别是（ ）
A．false测量通过灯false、false的电流之和
B．false测量通过灯false的电流
C．false测量通过灯false的电流
D．false测量通过灯false、false的电流之和
5．如图所示，实验室用电流表的读数为（ ）
A．2.5A B．0.5A
C．0.45A D．2.2A
6．关于电流表的使用方法下列说法中不正确的是（?）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从?接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
7．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A． B． C． D．
8．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流

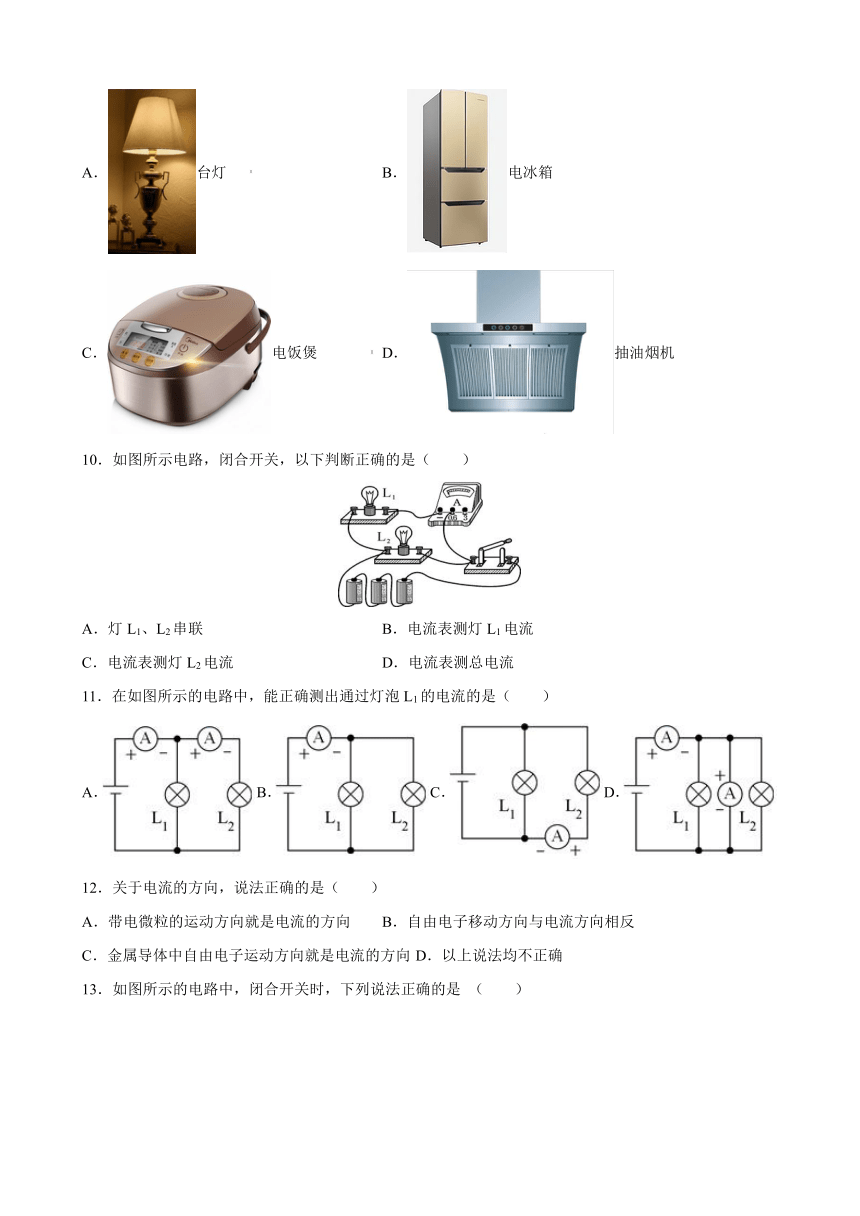

9．如图所示的几种家用电器正常工作时，电流接近5A的是（　　）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
10．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
11．在如图所示的电路中，能正确测出通过灯泡L1的电流的是（　　）
A．B．C．D．
12．关于电流的方向，说法正确的是（　　）
A．带电微粒的运动方向就是电流的方向 B．自由电子移动方向与电流方向相反
C．金属导体中自由电子运动方向就是电流的方向 D．以上说法均不正确

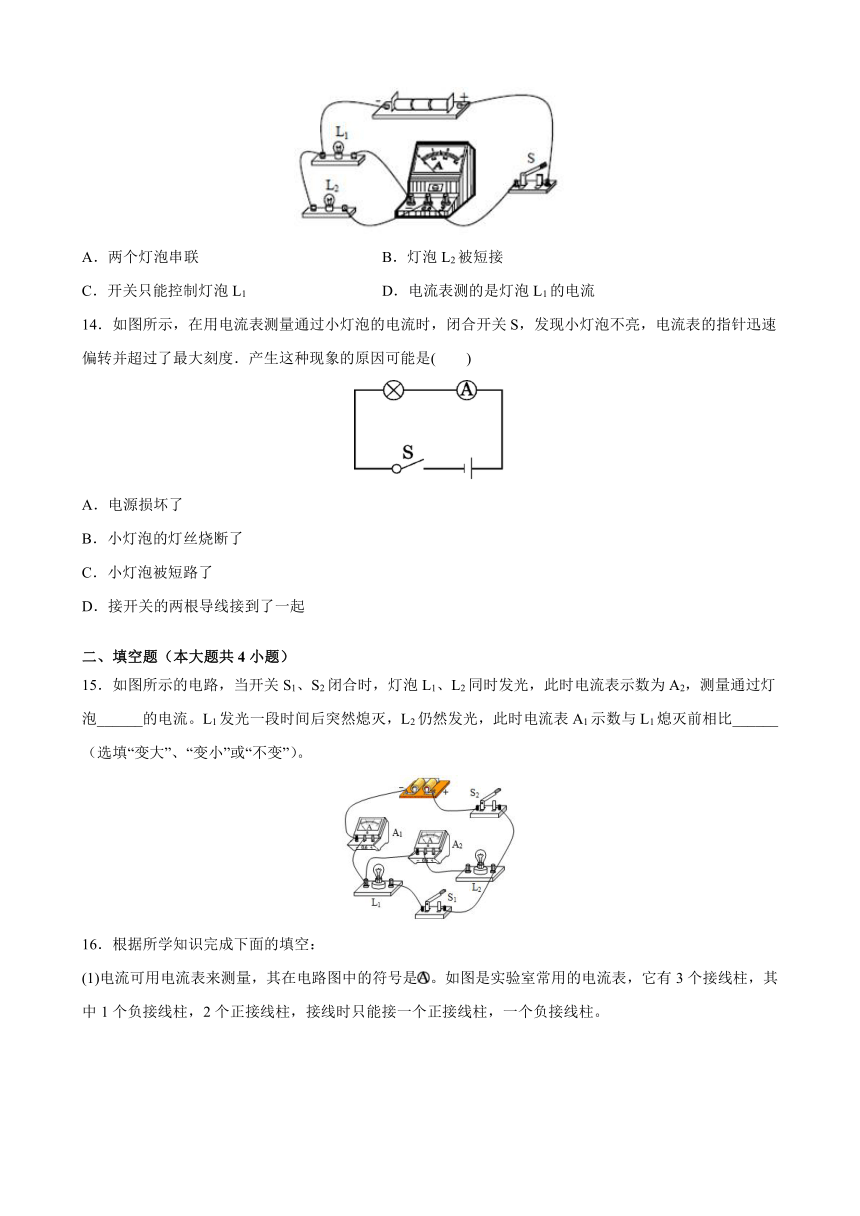

13．如图所示的电路中，闭合开关时，下列说法正确的是 （　　）
A．两个灯泡串联 B．灯泡L2被短接
C．开关只能控制灯泡L1 D．电流表测的是灯泡L1的电流
14．如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度．产生这种现象的原因可能是(　　)
A．电源损坏了
B．小灯泡的灯丝烧断了
C．小灯泡被短路了
D．接开关的两根导线接到了一起
二、填空题（本大题共4小题）
15．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡______的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______（选填“变大”、“变小”或“不变”）。
16．根据所学知识完成下面的填空：
(1)电流可用电流表来测量，其在电路图中的符号是。如图是实验室常用的电流表，它有3个接线柱，其中1个负接线柱，2个正接线柱，接线时只能接一个正接线柱，一个负接线柱。
(2)如果接“﹣”和“false”这两个接线柱，则量程为0~0.6A，每大格表示0.2A，每小格表示0.02A，即分度值为0.02A；
(3)如果接“﹣”和“false”这两个接线柱，则量程为______A，每大格表示______A，每小格表示______A，即分度值为______A；
电流表的使用规则：
(4)使用前看清它的指针是否指零，如不指零，要先用螺丝刀旋转表盘上调零螺丝，使指针归零。 要估计被测电流的大小，被测电流不能超过电流表的量程，如不能估计被测测电流的大小，要先用大量程进行试触。根据指针偏转情况选择合适的量程；
(5)电流表要______联在电路中；
(6)电流要从电流表的______接线柱流入______接线柱流出。如果接线柱接反，则指针会反向偏转，这样极易损坏电流表；
(7)电流表不允许不经过用电器接在电源两极上。电流表直接接在电源两极上，相当于______，这样电路中的电流______，造成的后果是______。
电流表的读数：
根据接线情况认清量程和分度值，再看指针偏转了多少格，然后读数。
17．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A．
18．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
三、解答题（本大题共4小题，解答过程必修有必要的文字说明，公式和解题过程）
19．请在图中用笔画线代替导线，按要求连接电路．要求：
（1）开关S1同时控制两盏电灯，开关S2控制电灯L2；
（2）电灯L1、L2并联；
（3）电流表测通过电灯L2的电流（估计电流大约是1.5A）；
（4）所画导线不能交叉.
20．如图所示是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L1与L2并联，开关 S 控制两盏灯，电流表测通过L1的电流，导线不能交叉。
21．完成下列3小题
（1）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
①小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一个灯泡仍发光，则说明两灯的连接方式是_______，否则是另一种连接方式．
②小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过L1的电流可能是_______A，也可能是_______A．
（2）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根错误的导线上打“×”，再画出改接的导线____________．
（3）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮开关，要求主裁判和至少一个副裁判按下自己面前的按钮开关时，指示杠铃被举起的灯泡L才亮__________．
22．如图是研究并联电路电流规律的实验．请完成实物电路的连接（其中A1、A2分别测通过false、false的电流．A测干路中的电流）．
参考答案
1．D
【解析】电流表使用的是0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.28A。故ABC不合题意，D符合题意。
故选D。
2．C
【解析】电流表在使用过程中接线柱遵循正进负出的原则，同时应与被测用电器串联，因此M接c，N接d，故C正确．
3．A
【解析】A．由图得，电流表负接线柱直接与电源相连，正接线柱由两灯泡右侧直接与电源相连，则当闭合开关时将形成电源短路，会烧坏电流表，故A符合题意；
B．由图得，两灯泡并联，且电流表与下端灯泡串联，测下端电流，不会烧坏电流表，故B不符合题意；
C．由图得，电路为串联电路，电流表测总电流，不会烧坏电流表，故C不符合题意；
D．由图得，两灯泡并联，且电流表测干路电流，不会烧坏电流表，故D不符合题意．
4．D
【解析】若电流从左侧流入，从右侧流出则：电流分为两支，一支过false又分为两支，一支过灯泡false、电流表false到负极，另一支过灯泡false到负极；另一支经过灯泡false、电流表false到负极，所以三只灯泡并联，电流表false测量通过灯泡false、false的电流，电流表false测量通过灯泡false、false的电流．故D符合题意．
5．B
【解析】由图可知，电流表所选的量程是0~0.6A，其对应的分度值是0.02A，所以其读数是0.5A，故ACD不符合题意，B符合题意。
故选B。
6．C
【解析】AC．电流表内阻较少，通常忽略不计，充当导线。使用时与被测用电器串联，如果并联会使用电器被短路，故A正确，不符合题意，C不正确，符合题意；
B．电流表使用时如果反接，指针会指到零刻度线左侧，会损坏电流表，所以使用要“正进负出”，故B正确，不符合题意；
D．不经用电器把电流表直接接到电源的两极，电路电流会过大，损坏电流表和电源，故D正确，不符合题意。
故选C。
7．B
【解析】A．电流表与L2串联，测通过L2的电流。故A不符合题意；
B．电流表与L1串联，测的是通过L1的电流。故B符合题意；
C．电流表接在干路上，测的是干路的电流。故C不符合题意；
D．电流表在干路上了，测的是干路的电流。故D不符合题意。
故选B。
8．B
【解析】利用断表法判断电流表测量通过用电器的电流：去掉电流表，L1发光，L2不发光，因此电流表与L2串联，测的是L2的电流，故ACD错误，B正确。
故选B。
9．C
【解析】A．台灯的工作电流在0.2 A左右，故A错误。
B．电冰箱的电流约1 A，故B错误。
C．电饭锅的功率较大在1000 W以上，工作电流在5 A左右，符合实际，故C正确。
D．抽油烟机的功率在100 W左右；故工作电流约0.5 A，故D错误。
故选C。
10．B
【解析】由图可知，电流路径是电流从电源正极出，流经开关，进行分流，一条为灯泡L2支路；另一条为电流表和灯泡L1支路，故电流表测量灯泡L1电流，故ACD错误。
故选B。
11．A
【解析】A．图中有两个电流表，一个测干路电流，另一个测L2的电流，根据并联电路电流规律可求出L1的电流，故A正确；
B．图中电流表在干路中，测干路中的电流，不能测L1的电流，故B错误；
C．图中电流表与L2串联，测L2的电流，故C错误；
D．图中电流表的接法是错误的，应串联在电路中，故D错误。
故选A。
12．B
【解析】
物理学中将正电荷定向移动的方向规定为电流的方向，即负电荷定向移动的相反方向，因金属导体中能够移动的是带有负电荷的电子，故自由电子移动方向与电流方向相反，答案选B。
13．D
【解析】AB．由图可知，两灯泡并列连接，因此两个灯泡并联，故AB错误；
C．开关在干路上，所以开关控制整个电路，故C错误；
D．电流表A串联在L1支路上，测通过灯泡L1的电流，故D正确。
故D。
14．C
【解析】如图连接的电路图无误，闭合开关后，小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度．若电源坏了或者小灯泡灯丝断了，电流表应该没有示数，故AB不符合题意；若小灯泡短路，电流表有示数，小灯泡不亮，故C符合题意；若接开关的两根导线接到了一起，灯泡应该亮，故D不符合题意．
故选C
15．L2 变小
【解析】[1][2]分析电路可知：闭合两个开关，两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。因此电流表A1的示数变小。
16．0~3 1 0.1 0.1 串 正 负 短路 非常大 烧坏电流表
【解析】(3)[1][2][3][4] “false”表示连接这个接线柱时，最大可测量的电流false，如果接“﹣”和“false”这两个接线柱，则量程为false，每大格表示false，每小格表示false，即分度值为false。
(5)[5]电流表要串联在电路中，才能测出该电路中的电流。
(6)[6][7]电流的工作原理是通电线圈在磁场中受力转动，指针的偏转方向与电流方向有关系，电流要从电流表的正接线柱流入，负接线柱流出。如果接线柱接反，则指针会向左偏转，这样极易损坏电流表。
(7)[8][9][10]电流表内阻很小，电流表不允许不经过用电器接在电源两极上。电流表直接接在电源两极上，相当于短路，这样电路中的电流非常大，造成的后果是烧坏电流表。
17．较大 试触 0.46
【解析】[1][2]在使用电流表时，若不知被测电路中的电流值的取值范围，为了防止烧坏电流表，需要用大量程进行试触；
[3]电流表若使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，则电流表示数是0.46A．
18．串 0.3
【解析】[1][2]使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入电流表，从负接线柱流出，如图所示
[3]由图1可知；图中电流表使用了0~0.6A的量程，分度值为0.02A，其读数为0.3A。
19．
【解析】两灯泡并联，开关S1位于干路、开关S2位于L2的支路，电流表测通过电灯L2的电流（估计电流大约是1.5A），电流表的量程选择0-3A，如下图所示：
20．
【解析】[1]由题意知，电路为并联连接，开关在干路上，同时控制两灯，而电流表只测灯L1的电流，那么实物图连接如下：
21．并联 0.52 0.26
【解析】（1）①用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是并联，否则是串联．
②由图乙知道，电流表的量程是0.6A，每一个小格的示数是0.02A，所以，电流表的读数是0.52A；若两灯串联，由串联电路的特点可判断通过灯L1 的电流是0.52A；若两灯并联，则由并联电路的特点知道，通过L1的电流为总电流的一半，即通过灯泡L1 的电流也可能是0.26A；
（2）要探究并联电路干路电流是否等于各支路电流之和，应将两灯泡并联，三个电流表分别测量两干路和支路电流，所以需通过改动L2 与负极相连的导线，即导线3接错了，需要将负极与灯泡L2 相连的导线改接左下电流表的负接线柱，正确的电路图如下：
（3）根据题意知道，两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，所以，两个副裁判对应的开关乙和丙需要并联后，再与主裁判对应的开关甲串联，如下图：
22．
【解析】两电阻并联,false与false串联,false与 false串联,A串联在干路中如图：
