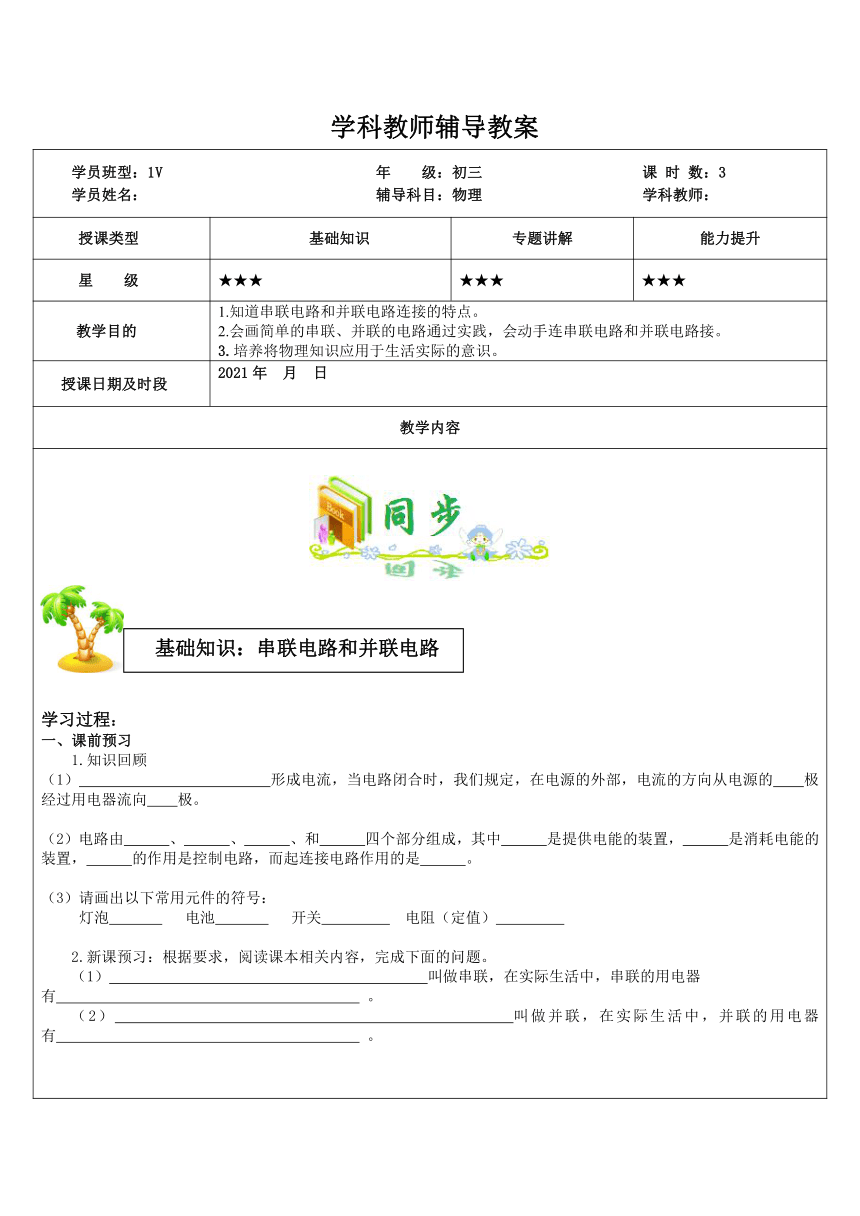

第十五章 电流和电路 第3节 串联和并联电路 2021-2022学年人教版物理九年级全一册学案（有答案）

学科教师辅导教案
学员班型：1V 年 级：初三 课 时 数：3 学员姓名： 辅导科目：物理 学科教师：
授课类型 基础知识 专题讲解 能力提升
星 级 ★★★ ★★★ ★★★
教学目的 1.知道串联电路和并联电路连接的特点。
2.会画简单的串联、并联的电路通过实践，会动手连串联电路和并联电路接。
3.培养将物理知识应用于生活实际的意识。
授课日期及时段 2021年 月 日

教学内容

学习过程：
一、课前预习
1.知识回顾
（1） 形成电流，当电路闭合时，我们规定，在电源的外部，电流的方向从电源的 极经过用电器流向 极。
（2）电路由 、 、 、和 四个部分组成，其中 是提供电能的装置， 是消耗电能的装置， 的作用是控制电路，而起连接电路作用的是 。
　　
（3）请画出以下常用元件的符号：
　　 灯泡 电池 开关 电阻（定值）
2.新课预习：根据要求，阅读课本相关内容，完成下面的问题。
（1） 叫做串联，在实际生活中，串联的用电器有 。
（2） 叫做并联，在实际生活中，并联的用电器有 。
二、创设情境，导入新课
思考：用一个电源、两个小灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
三、课内学习，合作探究，展示汇报：
1.串联电路
将电池、开关、导线连成如图所示电路
(1)连接电路时，开关要 ，直到检查无误后，才_____开关。　
(2)在本电路中，将开关闭合，则两盏灯的工作情况是怎样的？_______若将开关断开，则两盏灯又如何？ 　　
(3)若取下其中的任意一只灯泡，另一只灯泡能否继续发光？ 　　
(4)开关的位置改变了，其控制作用是否改变？
(5)在右图中用箭头标出电流的路径，这样的路径有几条？
师生讨论交流，归纳总结串联电路的特点：　　

归纳总结：
（1）在串联电路中用电器___________________连接。
（2）电流只有一条路径。
（3）各个用电器________(填“能”或“不能”)独立工作，互相影响。
（4）开关的作用是控制整个电路，与位置无关。
即时练习: 如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是：（ ）
ABCD


2.并联电路
将电池、开关、导线连成如图所示电路
（1）从两灯的连接方式看，灯L1和L2是__________连接，这种方式称为_______。
开关的作用跟开关的位置是否有关？
　　
（3）取下一个支路上的灯泡，另一支路上的灯泡是否发光？ 　　
（4）在下图中标出电流的方向。
归纳总结：并联电路的特点
（1）用电器的两端分别连在一起的电路，是并联电路。
（2）电流有多条路径，有干路、支路之分。
（3）各个用电器______(填“能”或“不能”)独立工作，互不影响。
（4）干路开关_______整个电路的用电器，支路开关只_______本支路的用电器。
课堂检测
1.下列电路中，属于并联电路的是（　　）
A.?B.?C.?D.
2.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（　　）
A.一定是串联???????????B.一定是并联
C.有时是串联，有时是并联?????D.不能判断是串联还是并联
3.下面列举的常见电路中，属于串联的是（　　）
A.节日里一串小彩灯????????B.家庭中的冰箱和电视
C.家庭中的电灯??????????D.马路上的路灯
4.在图的四个电路图中，开关S闭合后，三个电阻都是并联的是（　　）
A.?B.?C.?D.
5.有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（　　）
A.A??????B.B??????C.C??????D.D

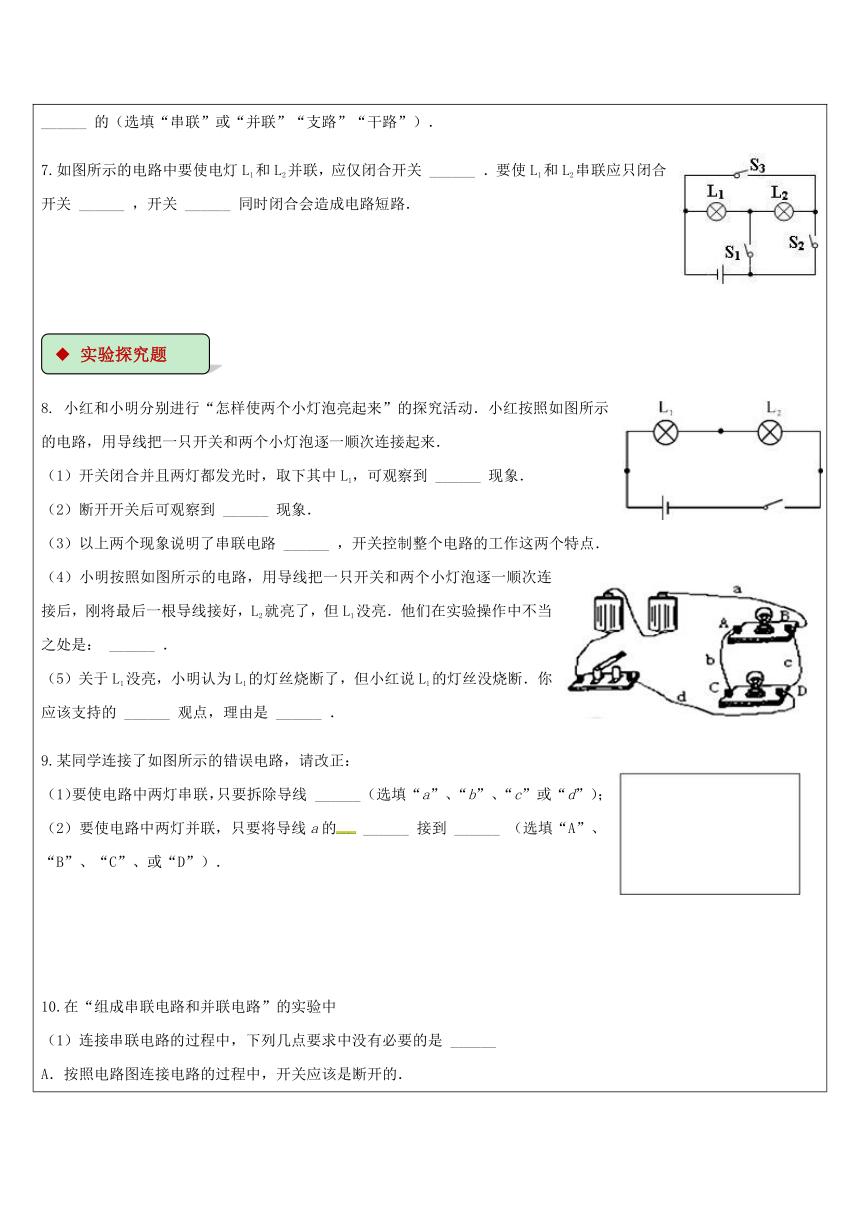

6.教室的电灯一盏坏了，其他的灯还会亮，但是它们同时亮、同时灭，它们是 ______ 的．而控制它们的开关应该在 ______ 的（选填“串联”或“并联”“支路”“干路”）．
7.如图所示的电路中要使电灯L1和L2并联，应仅闭合开关 ______ ．要使L1和L2串联应只闭合开关 ______ ，开关 ______ 同时闭合会造成电路短路．
小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来．
（1）开关闭合并且两灯都发光时，取下其中L1，可观察到 ______ 现象．
（2）断开开关后可观察到 ______ 现象．
（3）以上两个现象说明了串联电路 ______ ，开关控制整个电路的工作这两个特点．
（4）小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮．他们在实验操作中不当之处是： ______ ．
（5）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断．你应该支持的 ______ 观点，理由是 ______ ．
9.某同学连接了如图所示的错误电路，请改正：
（1）要使电路中两灯串联，只要拆除导线 ______ （选填“a”、“b”、“c”或“d”）；
（2）要使电路中两灯并联，只要将导线a的 ______ 接到 ______ （选填“A”、“B”、“C”、或“D”）．
10.在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______
A．按照电路图连接电路的过程中，开关应该是断开的．
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）串联电路中开关的作用是 ______ ．
（3）并联电路中支路开关的作用是 ______ ．
（4）在右边方框内画一个并联电路图．
11.现有一盏红灯、一只电铃、一个电池组及导线若干，请按下列要求画出电路图．要求：（1）接通开关S1、S3时，电路中电铃发声，灯不亮；
（2）接通开关S1、S2时，电路中灯不亮、铃不响；
（3）接通开关S2、S3时，红灯亮，铃不响．
12.同学小明在做电阻的串联与并联的实验时：
（1）小明在做小灯泡的并联的实验时，由于一时的大意，忘了连接最后一根导线，请你用笔画线代替导线，使两个小灯泡并联．（只能画一根导线）
（2）请你把上面完整的电路的电路图画在图2方框内．
　　
　　　
一、选择题
1.某电路中的一个开关断开后，该电路中的两盏灯都熄灭了，则它们的连接方式是（? ）
A.?一定串联??????????????????B.?一定并联??????????????????C.?串联、并联都有可能??????????????????D.?以上说法都不对
2.小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（?? ）
A.??????????????????????????????????????????B.?
C.????????????????????????????????????????D.?
3.小刚打开家里的电冰箱拿食物时，发现冰箱里的灯是亮着的，而冰箱的压缩机却没有工作，关闭冰箱门时冰箱里的灯自动熄灭，一段时间后冰箱的压缩机自动工作起来。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（?? ）
A.?一定是串联?????????B.?一定是并联?????????C.?打开冰箱门的时候是串联?????????D.?关闭冰箱门的时候是并联
4.某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（?? ）
A.????????????????B.????????????????C.????????????????D.?
5.如图所示的电路中，开关S闭合后，两个灯泡属于串联的是（ ??）
A.????????????????????????????????????????B.?
C.???????????????????????????????????????D.?
6.如图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解，可以推断这些灯的连接方式为(??? )
A.?都是串联????????????????????????????????????????????????????????????B.?都是并联
C.?红灯与黄灯并联后再与绿灯串联?????????????????????????D.?绿灯与黄灯并联后再与红灯串联
7.某品牌手持式电动螺丝刀如右图所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图所示的电路图中符合要求的是（?? ）
A.???????????????B.???????????????C.???????????????D.?
8.为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2 ， 车前大灯L2也亮起．如图所示的电路图中符合这一情况的是
A.??????????B.??????????C.??????????D.?
9.如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是（?? ）
A.???????????????B.???????????????C.???????????????D.?
10.下面对身边的一些电路连接进行观察分析得出的判断，其中不正确的是（?? ）
A.?抽油烟机里装有照明灯和电动机，它们有时单独工作，所以是并联的
B.?马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.?开关与它所控制的用电器应串联
D.?家中安装的各种用电器使用时互不影响，它们是并联的
11.关于如图电路的判断，正确的是（?? ）
A.?只闭合开关 时，灯泡 、 并联???????????? ???B.?只闭合开关 时，灯泡 、 并联
C.?只闭合开关 、 时，灯泡 、 串联?????? D.?闭合所有开关时，灯泡 、 并联， 短路
二、填空题
13.如图所示为一个封闭的电路盒，盒面上有两个灯泡和一个开关。拨动开关，两个灯泡或一齐亮、或一齐灭。为判断两灯的连接方式，将其中一个灯泡拧下来，发现另一个灯泡依然亮，由此判断：两灯的连接方式是________（选填“串联”或“并联”），判断依据是________。
14.“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开．现设计一个电路，要求：①灯能一直熄灭；②灯能一直亮；③灯在光线较暗且有声音时才亮．小明和小华设计了如图甲、乙两个电路，能达到设计要求的电路是________（选填“甲”或“乙”）；另一个电路无法达到设计要求，原因是无法实现上述要求________（填序号①、②或③）．
15.如图所示电路中，只闭合开关________时，灯 和灯 并联；只闭合开关________时，灯 与 串联；只闭合开关 和 时，电路处于________（填“通路”、“断路”或“短路”）状态．
16.如图所示， 若只需灯L1发光，则需用导线只连接________接线柱；若只用导线连接B、C接线柱，则灯L1、L2________联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与________连接。

三、作图题
17.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的。请完成电路连接。
18.疫情期间，为方便病人呼叫医生，在两间独立病房里各装有一个开关，在护士站装有两盏灯泡， 病人按下开关S1 ， L1灯亮；另一病人按下S2 ， L2灯亮。请你用笔画线代替导线，正确连接电路（导线不允许交叉）。
四、实验探究题
19.小吴看见学校门口安装了一种太阳能壁灯。如图，它的主要部件有光控开关S1(光照强度不足时会自动闭合的开关)、延时感应开关S2(有人靠近到一定距离后会自动闭合一段时间的开关)、太阳能发电板、锂电池、LED灯(它的光照强度超过光控开关S1的临界点)、支架等。白天太阳能发电板发出的电储存在内部的锂电池中，只有当光照强度不足、有人靠近时才会自动亮灯3分钟。
小吴在不拆开该灯的情况下对灯的内部结构进行探究：（分析与判断）根据对自动亮灯条件的分析，可以判断光控开关S1和延时感应开关S2的连接方式为________联。
（问题与猜测）小吴仔细观察外观后没有发现光控开关S1的位置，他提出如下的猜想：
①可能在LED灯上；②可能在延时开关上；③可能在太阳能发电板上。
（推理与实验）
⑴小吴思考后排除了猜想①的可能，因为如果在LED灯上，那么在电池充满电后晚上有人靠近时会出现的现象为________。
A．不会发光????? B．正常发光????????? C．灯泡不断地闪烁
⑵小吴在验证其他两种猜想时可采用的实验方案是________。
20.人们的生活处处离不开电：
（1）图1为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的________，房间里的电视机与电灯是________的。（选填“串联”或“并联”）
（2）图2是学校常用的应急照明灯。当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是________的。（选填“串联”或“并联”）
（3）图3的灭蚊拍具有灭蚊和照明功能，其工作原理如图4所示。当开关________闭合时，灭蚊拍只起到灭蚊作用。

基础知识答案
1.A?2.B?3.A?4.D?5.C???6.并联；干路 7.S1、S3；S2；S2、S3
8.L2熄灭；两个小灯泡都熄灭；只有一条路径；连接电路时，开关没有断开；小红；如果L1的灯丝烧断了，L2也不亮
9.c；B；A或C
10.（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器；（4）
11.解：由分析知：S3控制干路，因此和电源串联；
S1控制电铃，因此和电铃串联；
S2控制红灯，因此和小灯泡串联；
所以电路图如图所示：
12.解：（1）两灯泡并联，两灯泡所在支路应并列连接，两支路的左端已经接在一起了，只需把它们的右端接在一起即可，如下图所示：
（2）电流从电源的正极出发，经干路上的开关，一支经过上面的开关和灯泡，另一支经过下面的开关和灯泡，然后汇合回到电源的负极，电路图如下图所示：
专题答案
1. C 2. D 3. B 4. C 5. A 6. B 7. C 8. D 9. D 10. B 11. D 12. C
13. 并联；并联电路中，各支路不相互影响
14. 甲；② 15. S1S3；S2；短路 16. CD；串；D
三、作图题
17. 解：如下图所示：
18. 解：如图所示：
19. 串；C；用不透明的物体遮住太阳能发电板(或用不透明的物体遮住延时感应开关)
20. （1）开关；并联
（2）并联
（3）S1
