鲁科版八年级上册物理习题课件 第3章 3.2光的反射（36张）

光的反射
第二节
鲁科版 八年级上
第三章 光现象

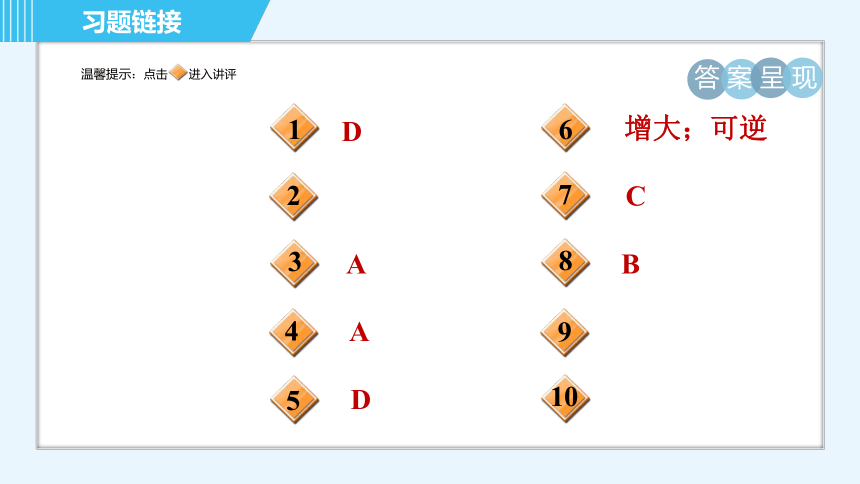

D
1
2
3
4
5
A
6
7
8
10
A
答 案 呈 现
温馨提示：点击 进入讲评
习题链接
9
D
增大；可逆
C
B
11
12

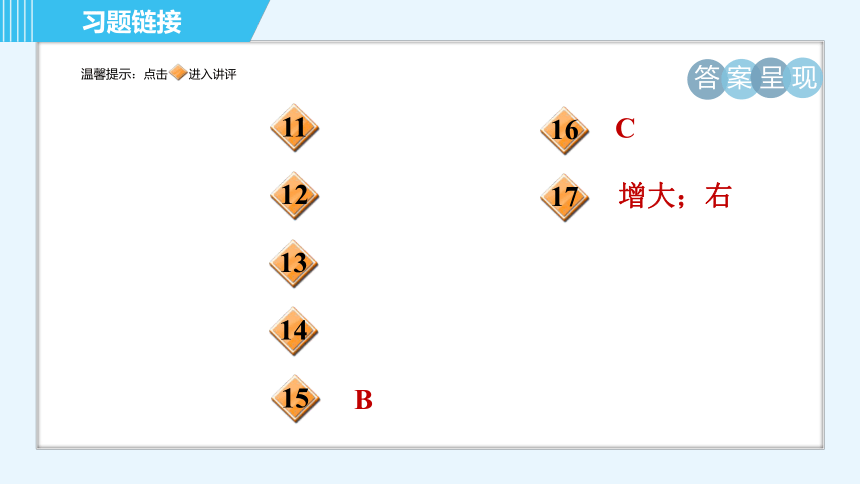

答 案 呈 现
温馨提示：点击 进入讲评
习题链接
13
14
16
17
15
B
C
增大；右

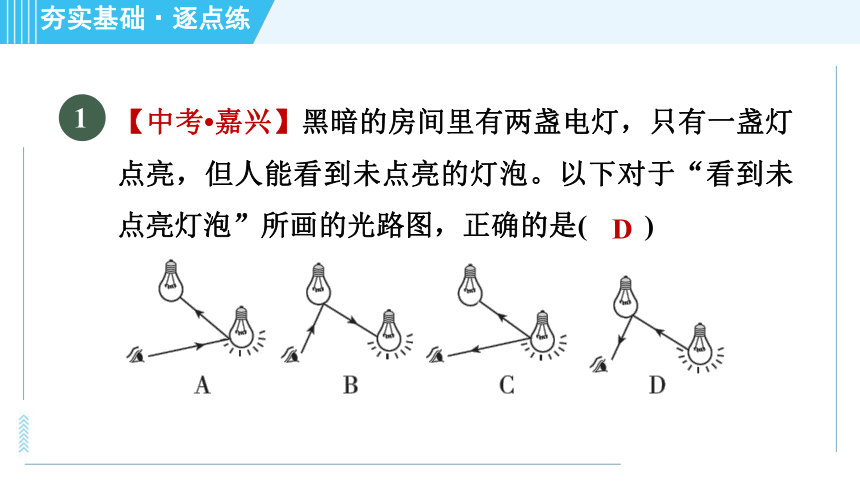

【中考?嘉兴】黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是(　　)
D
1

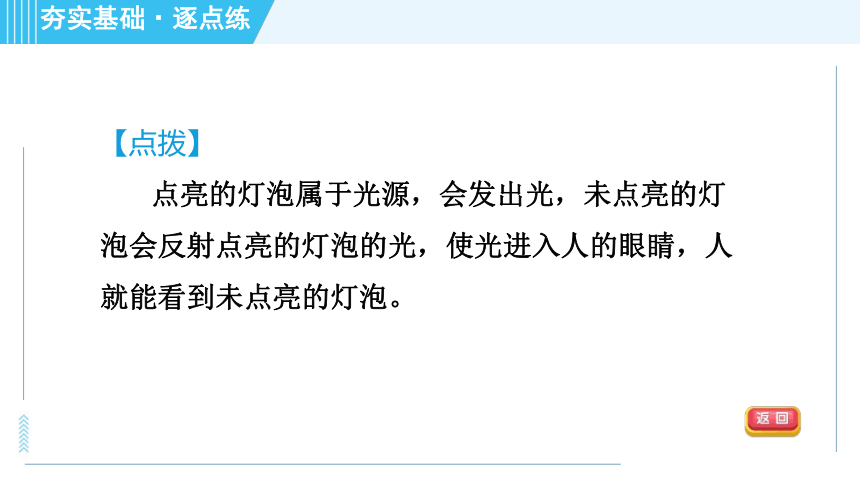

【点拨】
点亮的灯泡属于光源，会发出光，未点亮的灯泡会反射点亮的灯泡的光，使光进入人的眼睛，人就能看到未点亮的灯泡。

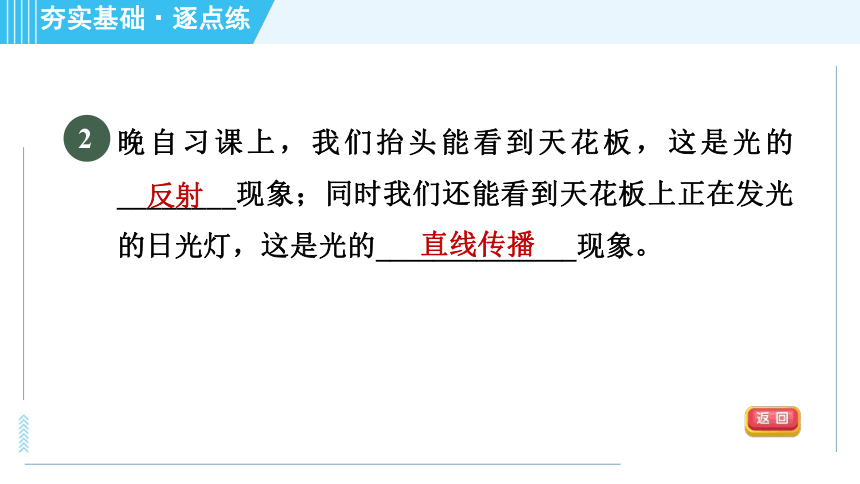

晚自习课上，我们抬头能看到天花板，这是光的________现象；同时我们还能看到天花板上正在发光的日光灯，这是光的______________现象。
反射
2
直线传播

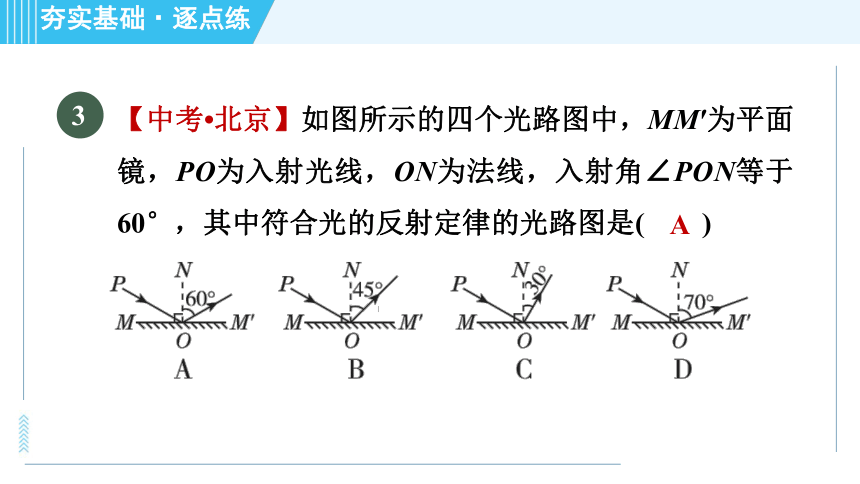

【中考?北京】如图所示的四个光路图中，MM′为平面镜，PO为入射光线，ON为法线，入射角∠PON等于60°，其中符合光的反射定律的光路图是(　　)
3
A

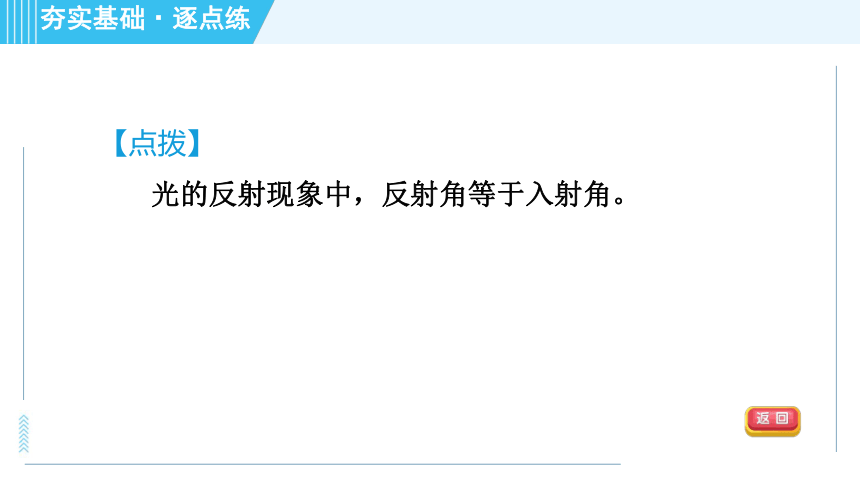

【点拨】
光的反射现象中，反射角等于入射角。

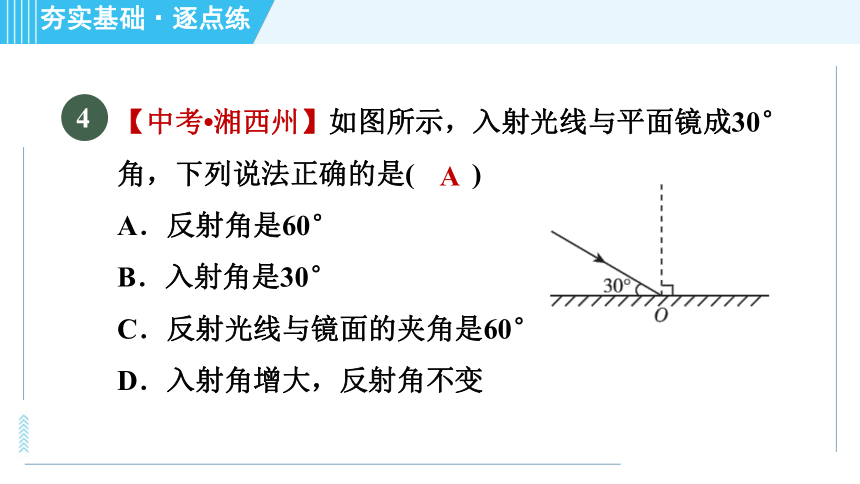

【中考?湘西州】如图所示，入射光线与平面镜成30°角，下列说法正确的是(　　)
A．反射角是60°
B．入射角是30°
C．反射光线与镜面的夹角是60°
D．入射角增大，反射角不变
A
4

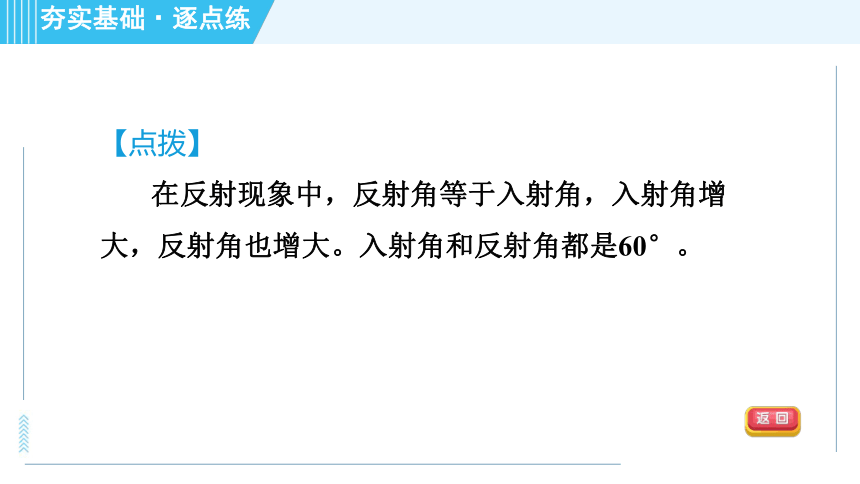

【点拨】
在反射现象中，反射角等于入射角，入射角增大，反射角也增大。入射角和反射角都是60°。

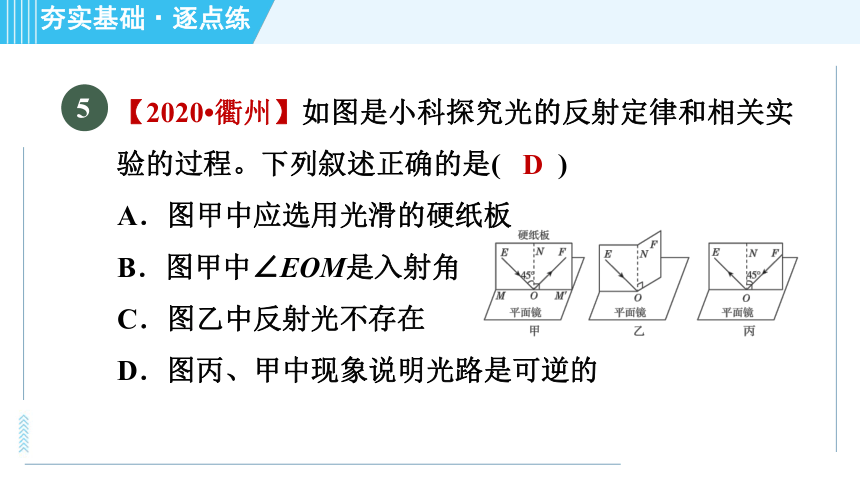

【2020?衢州】如图是小科探究光的反射定律和相关实验的过程。下列叙述正确的是(　　)
A．图甲中应选用光滑的硬纸板
B．图甲中∠EOM是入射角
C．图乙中反射光不存在
D．图丙、甲中现象说明光路是可逆的
5
D

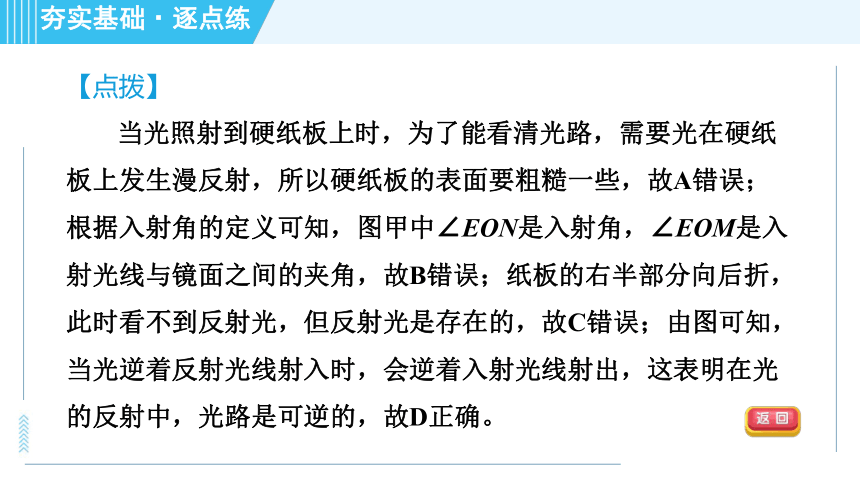

【点拨】
当光照射到硬纸板上时，为了能看清光路，需要光在硬纸板上发生漫反射，所以硬纸板的表面要粗糙一些，故A错误；根据入射角的定义可知，图甲中∠EON是入射角，∠EOM是入射光线与镜面之间的夹角，故B错误；纸板的右半部分向后折，此时看不到反射光，但反射光是存在的，故C错误；由图可知，当光逆着反射光线射入时，会逆着入射光线射出，这表明在光的反射中，光路是可逆的，故D正确。
【中考?贺州】探究光的反射现象，减小入射光线与平面镜的夹角，则反射角将________(填“增大”或“减小”)；小敏和小华通过同一平面镜彼此看到了对方的眼睛，这说明在光的反射现象中光路是________的。
6
增大
可逆
关于镜面反射与漫反射，下面说法中不正确的是(　　)
A．无论是镜面反射还是漫反射，一条入射光线只有一条对应的反射光线
B．镜面反射的每一条光线都遵循光的反射定律
C．漫反射中有些光线不遵循光的反射定律
D．入射光线彼此平行时，漫反射后的反射光线彼此不平行
7
C
【2021?越城区期中】教室黑板用久了后部分变光滑，如图所示，阴影为黑板光滑处，ABCD为四个小组，当光从左侧窗户射入时，上课看黑板光滑处写的字，因反光最可能看不清字的小组是(　　)
A．第一组　　　　
B．第二组
C．第三组
D．第四组
8
B
【点拨】
黑板“反光”是因为黑板发生了镜面反射，黑板反射的光比粉笔字反射的光强，使人无法看清黑板上的字；当光射向黑板时会发生镜面反射，射向第二组的的方向，所以第二组看不清字。故选B。
【中考?贵港】粼粼波光是由于光的__________产生的，我们能从不同的方向看到本身不发光的物体，是因为物体发生了光的__________。
9
镜面反射
漫反射
某同学利用同一套实验器材，选择入射角分别为15°、30°、45°的三条光线进行实验，结果得到了不同的数据，如下表所示。经检查，三次实验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背。你认为其中的原因应该是________________________________________。
把反射光线与反射面之间的夹角作为反射角
10
实验次数
入射角
反射角
1
15°
75°
2
30°
60°
3
45°
45°
【2020?吉林】请在图中画出入射光线AO的反射光线。
解：如图所示。
11
【点拨】
过入射点O垂直于镜面作出法线，根据反射光线和入射光线分居法线的两侧，反射角等于入射角，在法线左侧作出反射光线OB。
【中考?盐城】画出反射光线OB的入射光线。
12
解：如图所示。
【点拨】
过O点先作出法线，根据反射角等于入射角即可作出入射光线。
【2020?连州期末】用平面镜使光线L沿水平方向传播，请用作图法画出图中的平面镜。
13
解：如图所示。
【点拨】
由光的反射定律知，反射角等于入射角，所以先作出反射光线与入射光线的夹角的平分线，即为法线，然后再过入射点作这个角平分线的垂线，可得平面镜的位置。
【2020?福建】用如图所示装置探究光的反射定律，白色硬纸板EF垂直于平面镜放置，能沿ON折转，ON垂直于平面镜。
14
(1)让入射光贴着纸板EF沿AO射向平面镜上的O点，观察反射光的方向。多次改变入射光的方向，观察并描绘光的径迹，量出入射角i和反射角r，记录如表。比较r和i，可以得出：光反射时，反射角________入射角。
等于
实验次数
1
2
3
4
5
6
入射角i
15°
30°
45°
60°
70°
80°
反射角r
15°
30°
45°
60°
70°
80°
【点拨】
由表中反射角和入射角的度数，可得反射角等于入射角。
(2)纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，说明光反射时，反射光线、入射光线和法线在________________。
同一平面内
【点拨】
纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，是因为折转时左右两侧不在同一平面，说明在光的反射现象中，反射光线、入射光线和法线在同一平面内。
(3)将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时，光路是________的。
可逆
【点拨】
将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，这表明：在光的反射现象中，光路是可逆的。
(4)由于光在纸板上发了________(填“镜面反射”或“漫反射”)，所以从不同方向都可以观察到光在纸板上传播的径迹。
漫反射
【点拨】
实验时从不同方向都可以观察到光在纸板上传播的径迹，是由于纸板表面凹凸不平，光在这里发生了漫反射。
【中考?温州】如图所示，若要让反射光线射中目标，在激光笔不动的情况下，可将平面镜(　　)
A．竖直向上移动
B．竖直向下移动
C．水平向右移动
D．水平向左移动
15
B
【点拨】
如图所示，激光笔不动，平面镜竖直向下移动适当高度，反射光线可以射中目标。
【中考?宜宾】把微小放大以利于观察，这是物理学中一种重要的方法。如图是一种显示微小形变的装置。A为激光笔，B、C是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为D点，当把重物M放在台面P上时，台面将发生微小形变，以下说法正确的是(　　)
A．平面镜B上的入射角变小，光斑向D点的左侧移动
B．平面镜B上的入射角变小，光斑向D点的
右侧移动
C．平面镜B上的入射角变大，光斑向D点的
右侧移动
D．平面镜B上的入射角变大，光斑向D点的
左侧移动
16
C
【点拨】
台面P上放重物M后，镜子右侧下移，平面镜B上的入射角变大，根据镜面反射的特点知反射角也会变大，故反射光线会向右偏，则光斑会向D点的右侧移动。
被誉为“光纤之父”的华裔科学家高锟因为“光在纤维中的传输用于光学通信”的成就而获得2009年诺贝尔物理学奖。光在玻璃纤维中的传输情况是光线每次由内层玻璃芯射向外包层的分界面时，均要发生反射，从而使光在不断反射中沿内层玻璃芯向远处传播，如图所示。
17
请根据图回答：当增大入射光线AB的入射角时，CD光线的入射角________(填“增大”“减小”或“不变”)，D点将要向________(填“左”或“右”)侧移动。
增大
右
