12.2《 闭合电路的欧姆定律》练习题（1）-2020-2021学年人教版（2019）高中物理必修第三册

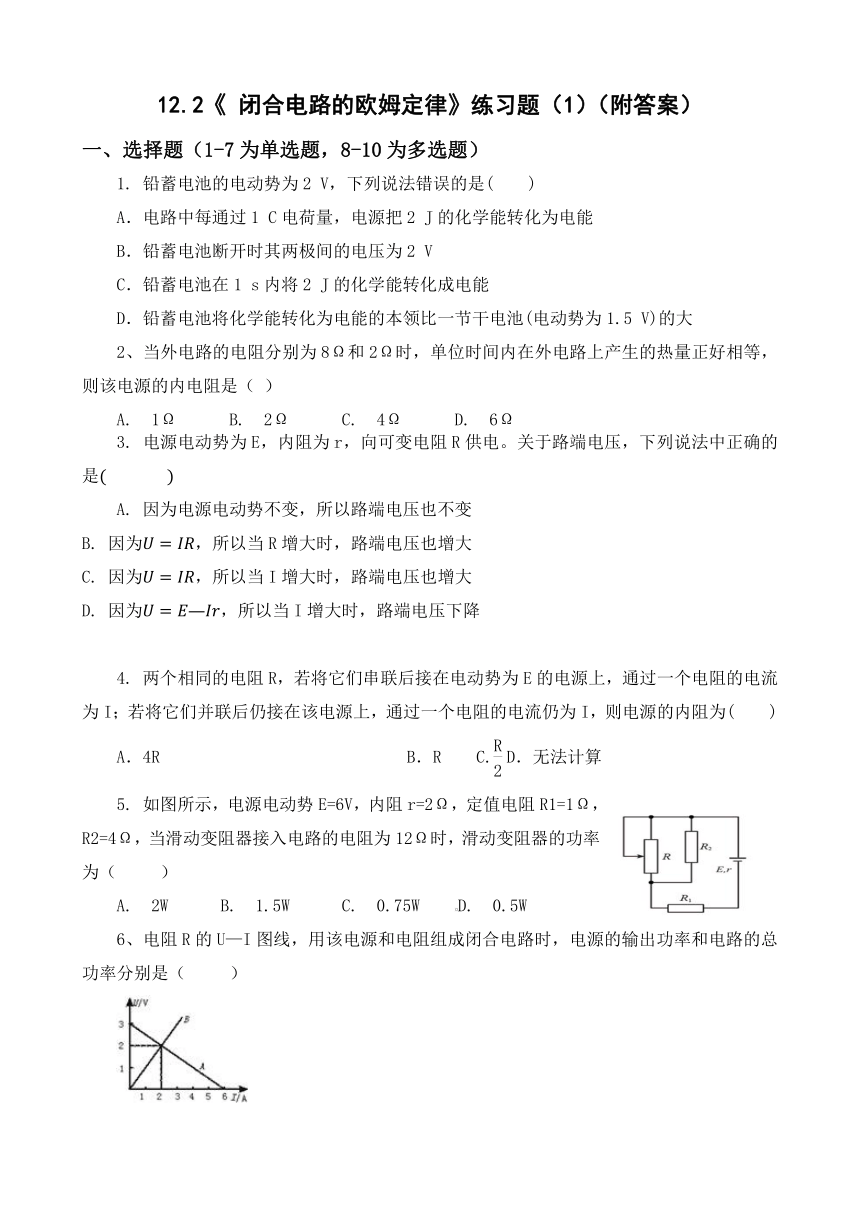

12.2《
闭合电路的欧姆定律》练习题（1）（附答案）
一、选择题（1-7为单选题，8-10为多选题）
1.
铅蓄电池的电动势为2
V，下列说法错误的是(　　)
A．电路中每通过1
C电荷量，电源把2
J的化学能转化为电能
B．铅蓄电池断开时其两极间的电压为2
V
C．铅蓄电池在1
s内将2
J的化学能转化成电能
D．铅蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5
V)的大
2、当外电路的电阻分别为8Ω和2Ω时，单位时间内在外电路上产生的热量正好相等，则该电源的内电阻是（
）
A.?1Ω???B.?2Ω???C.?4Ω???D.?6Ω
3.
电源电动势为E，内阻为r，向可变电阻R供电。关于路端电压，下列说法中正确的是???
A.
因为电源电动势不变，所以路端电压也不变
B.
因为，所以当R增大时，路端电压也增大
C.
因为，所以当I增大时，路端电压也增大
D.
因为，所以当I增大时，路端电压下降
4.
两个相同的电阻R，若将它们串联后接在电动势为E的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I，则电源的内阻为(　　)
A．4R
B．R
C.
D．无法计算
5.
如图所示，电源电动势E=6V，内阻r=2Ω，定值电阻R1=1Ω，R2=4Ω，当滑动变阻器接入电路的电阻为12Ω时，滑动变阻器的功率为（??
）
A.?2W???B.?1.5W???C.?0.75W??D.?0.5W
6、电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是（??
）
A.?4
W、8
W????B.?2
W、4
W???C.?4
W、6
W????D.?2
W、3
W
7、有一个电动势为3
V、内阻为1
Ω的电源。下列电阻与其连接后,电阻的功率大于2
W,且该电源的效率大于50%的是(　　)
A.0.5
Ω
B.1
Ω
C.1.5
Ω
D.2
Ω
8、(多选)
关于电动势下列说法正确的是
A.
电源电动势等于电源正、负极之间的电势差
B.
用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值
C.
电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关
D.
电源电动势总等于电路中通过1C的正电荷时，电源提供的能量
9.
(多选)
如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出，闭合开关S，下列说法正确的有(　　)
A．路端电压为10V
B．电源的总功率为10W
C．a、b间电压的大小为5V
D．a、b间用导线连接后，电路的总电流为1A
10、(多选)
如图所示电路中，电源电动势E＝9
V、内阻r＝3
Ω，R＝15
Ω，下列说法正确的是(　　)
A．当S断开时，UAC＝9
V
B．当S闭合时，UAC＝9
V
C．当S闭合时，UAB＝7.5
V，UBC＝0
D．当S断开时，UAB＝0，UBC＝0
二、计算题
11、如图所示的电路中，电阻R1＝9
Ω，R2＝15
Ω，电源电动势E＝12
V，内电阻r＝1
Ω。求当电流表示数为0.4
A时，变阻器R3的阻值多大？
12、如图所示，电源电动势为12V，内阻为1
，电阻R1为1
，R2为6
。开关闭合后，电动机恰好正常工作。已知电动机额定电压U为6V，线圈电阻RM为0.5
，问：电动机正常工作时产生的机械功率是多大？
13、如图所示，R1＝R3＝4
Ω，R2＝8
Ω，当滑动变阻器R3的滑片滑到A端时，电压表示数为15
V；当滑片滑到B端时，电流表示数为4
A。试求电源的电动势和内电阻。
12.2《
闭合电路的欧姆定律》练习题（1）（答案）
1、C
2、C
3、D
4、B
5、C
6、C
7、C
8、BD
9、AC
10、AC
11、[解析]　对R2，有U2＝I2R2＝0.4×15
V＝6
V
则R1和r上的电压U＝E－U2＝(12－6)
V＝6
V
故总电流I1＝＝
A＝0.6
A
流过R3的电流I3＝I1－I2＝(0.6－0.4)
A＝0.2
A
故R3＝＝
Ω＝30
Ω。
[答案]　30
Ω
12、【答案】
解：设流过干路的电流为I，根据闭合电路的欧姆定律有
解得I=3A
设流过R2的电流为I2
，
则有
设流过电动机的电流为IM=I-I2
电动机的输入功率为P1=UIM
电动机的热功率为
电动机的机械功率为P3=P1-P2=10W
13、[解析]　滑片滑到A端时，R2、R3串联，再与R1并联，则R外＝＝
Ω＝3
Ω，由闭合电路欧姆定律得E＝U＋r…①。
滑片滑到B端时，R1、R3串联，再与R2并联，则R外′＝＝
Ω＝4
Ω，由闭合电路欧姆定律得E＝I(R外′＋r)…②。
由①②两式代入数据解得：E＝20
V，r＝1
Ω。
[答案]　20
V　1
Ω
