第十五章第五节串并联电路中电流的规律练习题-普通用卷 2021-2022学年人教版物理九年级全一册（含答案）

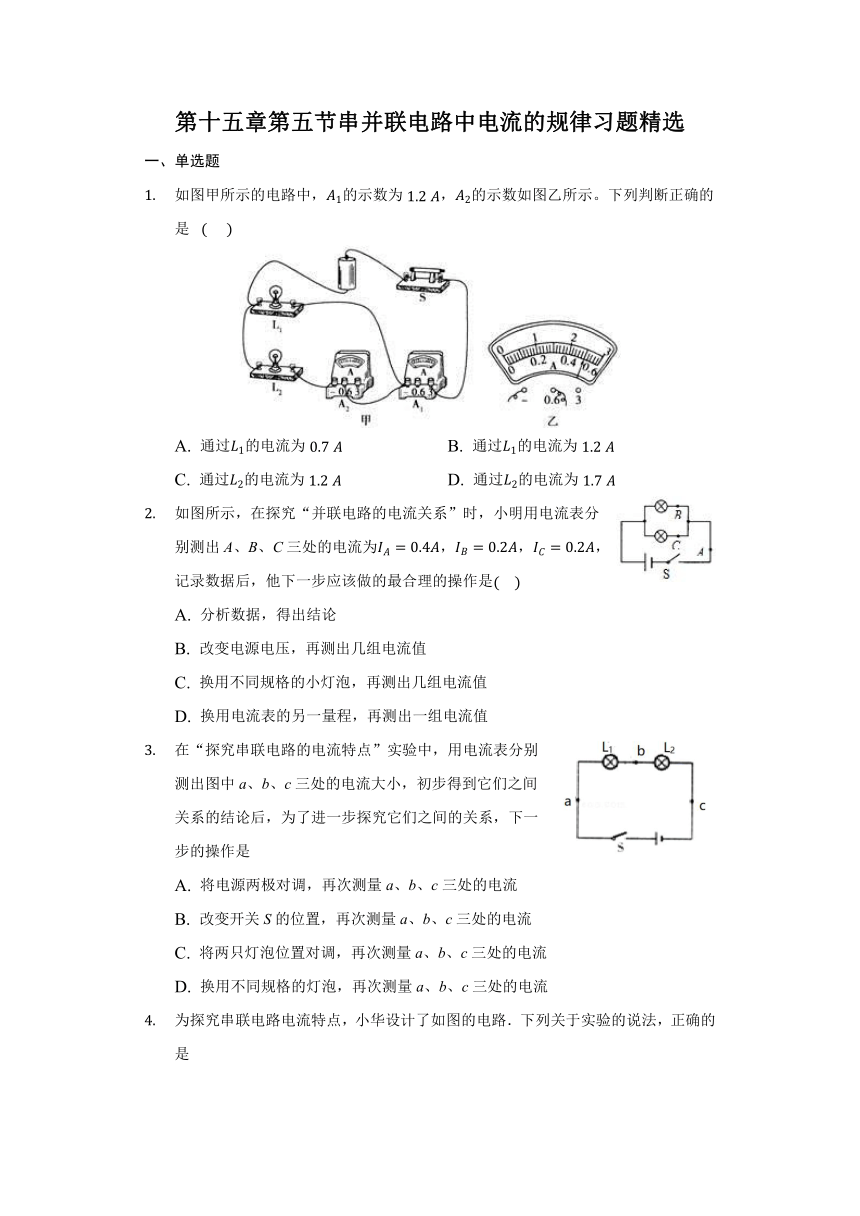

第十五章第五节串并联电路中电流的规律习题精选
一、单选题
如图甲所示的电路中，A1的示数为1.2?A，A2的示数如图乙所示。下列判断正确的是? (??? )
A. 通过L1的电流为0.7?A B. 通过L1的电流为1.2?A
C. 通过L2的电流为1.2?A D. 通过L2的电流为1.7?A
如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A，记录数据后，他下一步应该做的最合理的操作是(????)
A. 分析数据，得出结论
B. 改变电源电压，再测出几组电流值
C. 换用不同规格的小灯泡，再测出几组电流值
D. 换用电流表的另一量程，再测出一组电流值
在“探究串联电路的电流特点”实验中，用电流表分别测出图中a、b、c三处的电流大小，初步得到它们之间关系的结论后，为了进一步探究它们之间的关系，下一步的操作是
A. 将电源两极对调，再次测量a、b、c三处的电流
B. 改变开关S的位置，再次测量a、b、c三处的电流
C. 将两只灯泡位置对调，再次测量a、b、c三处的电流
D. 换用不同规格的灯泡，再次测量a、b、c三处的电流

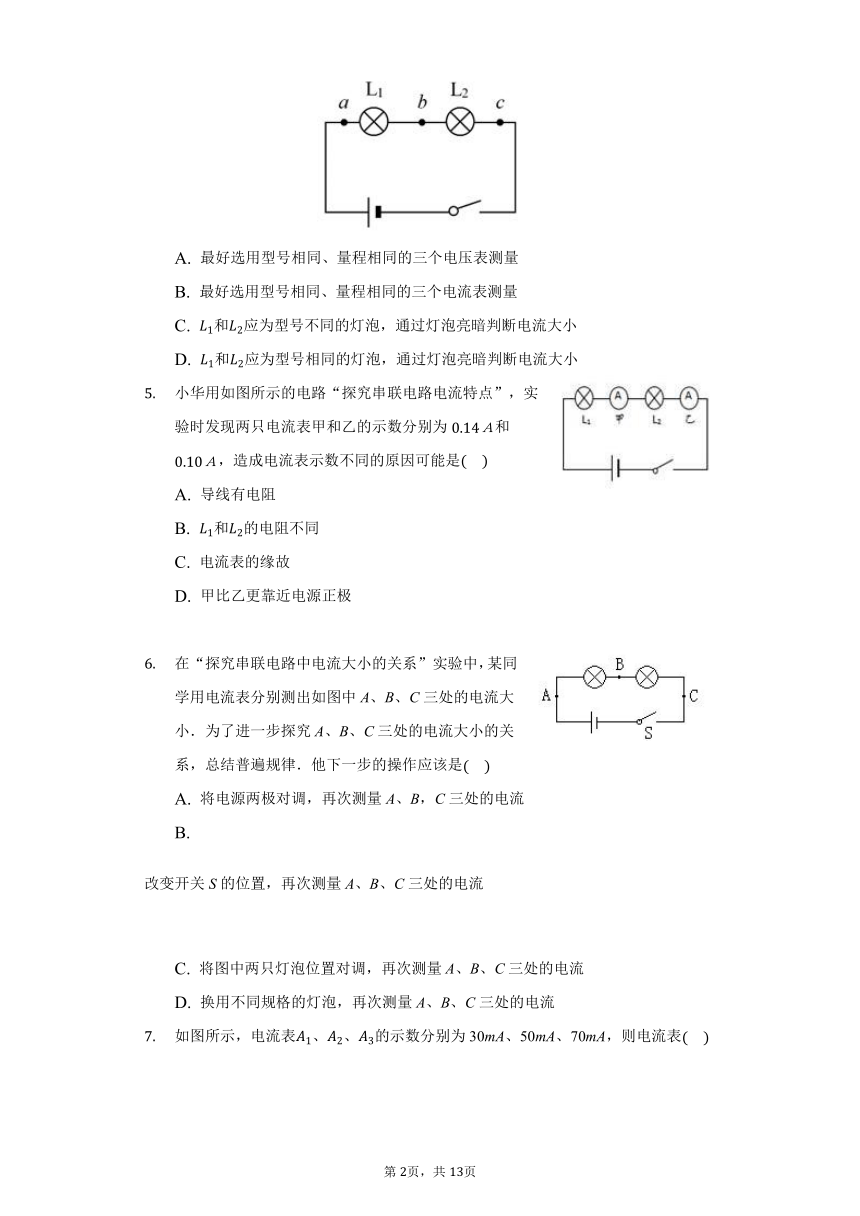

为探究串联电路电流特点，小华设计了如图的电路．下列关于实验的说法，正确的是
A. 最好选用型号相同、量程相同的三个电压表测量
B. 最好选用型号相同、量程相同的三个电流表测量
C. L1和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小
D. L1和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小
小华用如图所示的电路“探究串联电路电流特点”，实验时发现两只电流表甲和乙的示数分别为0.14Ａ和0.10Ａ，造成电流表示数不同的原因可能是(? ?)
A. 导线有电阻
B. L1和L2的电阻不同
C. 电流表的缘故
D. 甲比乙更靠近电源正极
在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律．他下一步的操作应该是(????)
A. 将电源两极对调，再次测量A、B，C三处的电流
B.
改变开关S的位置，再次测量A、B、C三处的电流
C. 将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D. 换用不同规格的灯泡，再次测量A、B、C三处的电流

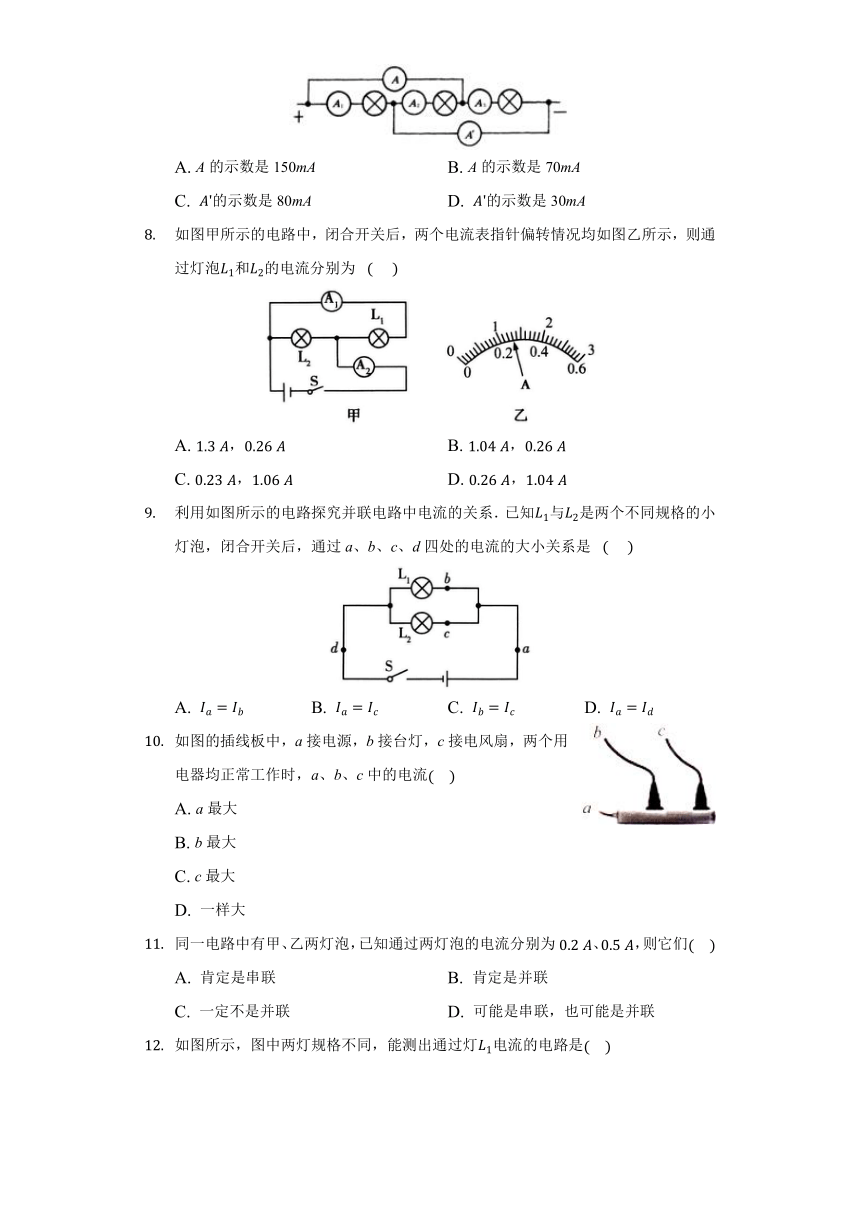

如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表(????)
A. A的示数是150mA B. A的示数是70mA
C. A'的示数是80mA D. A'的示数是30mA
如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为? (??? )
A. 1.3?A，0.26?A B. 1.04?A，0.26?A
C. 0.23?A，1.06?A D. 0.26?A，1.04?A
利用如图所示的电路探究并联电路中电流的关系．已知L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处的电流的大小关系是? (??? )
A. Ia=Ib B. Ia=Ic C. Ib=Ic D. Ia=Id
如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流(????)
A. a最大
B. b最大
C. c最大
D. 一样大
同一电路中有甲、乙两灯泡，已知通过两灯泡的电流分别为0.2?A、0.5?A，则它们(????)
A. 肯定是串联 B. 肯定是并联
C. 一定不是并联 D. 可能是串联，也可能是并联

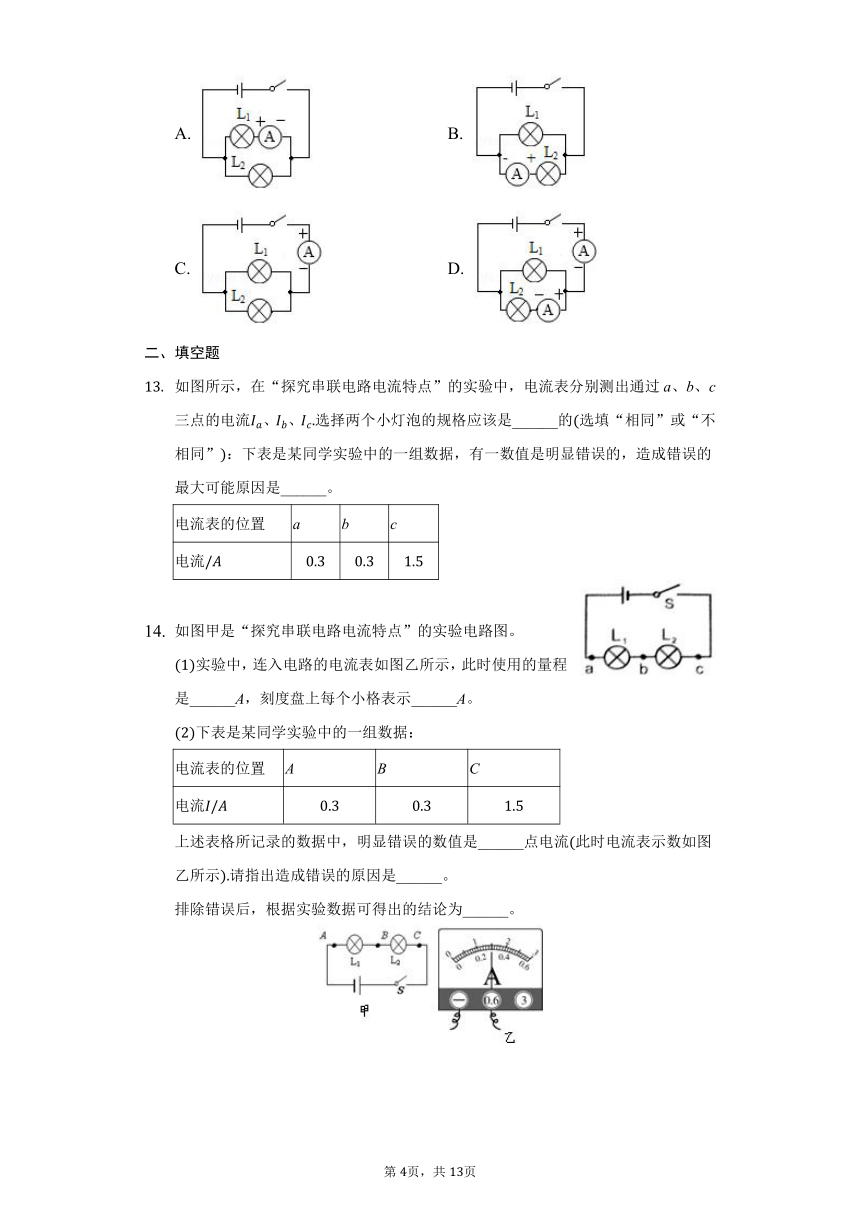

如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是(????)
A. B.
C. D.
二、填空题
如图所示，在“探究串联电路电流特点”的实验中，电流表分别测出通过a、b、c三点的电流Ia、Ib、Ic.选择两个小灯泡的规格应该是______的(选填“相同”或“不相同”)：下表是某同学实验中的一组数据，有一数值是明显错误的，造成错误的最大可能原因是______。
电流表的位置
a
b
c
电流/A
0.3
0.3
1.5
如图甲是“探究串联电路电流特点”的实验电路图。
(1)实验中，连入电路的电流表如图乙所示，此时使用的量程是______A，刻度盘上每个小格表示______A。
(2)下表是某同学实验中的一组数据：
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
上述表格所记录的数据中，明显错误的数值是______点电流(此时电流表示数如图乙所示).请指出造成错误的原因是______。
排除错误后，根据实验数据可得出的结论为______。

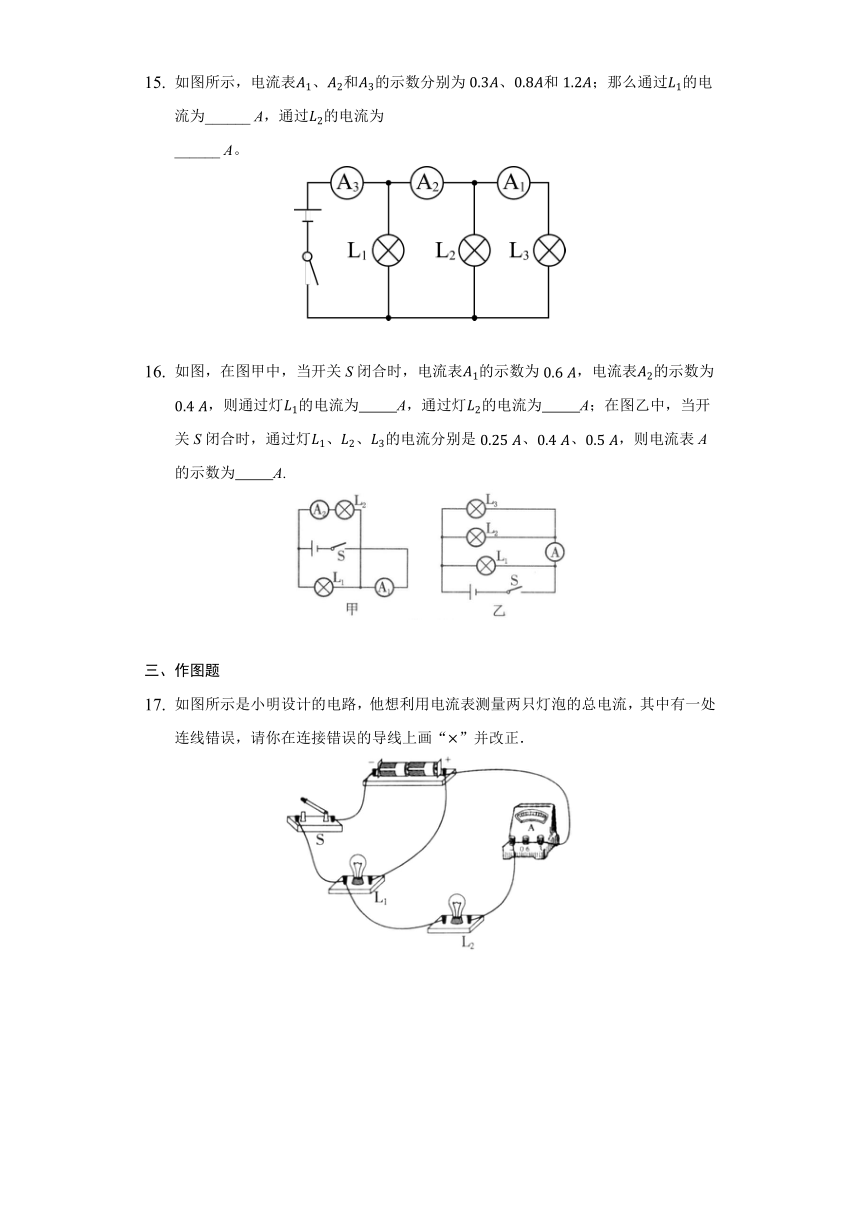

如图所示，电流表A1、A2和A3的示数分别为0.3A、0.8A和1.2A；那么通过L1的电流为______?A，通过L2的电流为
______?A。
如图，在图甲中，当开关S闭合时，电流表A1的示数为0.6?A，电流表A2的示数为0.4?A，则通过灯L1的电流为??????????A，通过灯L2的电流为??????????A；在图乙中，当开关S闭合时，通过灯L1、L2、L3的电流分别是0.25?A、0.4?A、0.5?A，则电流表A的示数为??????????A.
三、作图题
如图所示是小明设计的电路，他想利用电流表测量两只灯泡的总电流，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．
四、实验探究题
在“探究串联电路的电流特点”的实验中，小红选用两个不同的小灯泡组成了如图所示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流．
(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表的量程．
(2)在某次实验时，小红闭合开关，发现电流表指针向“0”刻度的左侧偏转，连接过程中存在的错误是______________________．
(3)排除故障后，她测量了a、b、c三处的电流，又改变小灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异．下列分析正确的是________．
Ia/A
Ib/A
Ic/A
0.16
0.15
0.14
A.可能是因为存在测量误差
B.是因为没有对电流表调零
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中，电流越来越小
(4)小红进行多次实验的主要目的是________(填序号)．
①寻找普遍规律? ②减小实验误差
探究并联电路的电流规律
(1)连接电路过程中开关应该处于??????????状态(填“闭合”或“断开”)，在被测电流的大小无法估计时，可采用大量程?????????来选量程。如果电流表的指针偏向左边没有刻度处，说明电路连接中的错误是???????????????????；
(2)如图所示的电路中，当开关s闭合后，a、b电流表的指针偏转如乙图所示，其中a电流表测量的是通过?????(填“L1”或“L2”)的电流，电路中的总电流为???????????，通过L2的电流是?????????。

(3)为了使实验结论更具有普遍性，实验选用???????的小灯泡并联，并?????????进行实验。
五、综合题
运用知识解决问题：
(1)有一种节日彩灯，20只一组串联，若电源插头处电流为200mA，则通过每只灯的电流为______A。
(2)在如图1所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54A，下面的说法中你认为正确的是______
A两个灯泡中的电流相同，都等于0.54安
B.无论断开S1或S2，电流表的读数都是0.54A
C无论断开S1或S2，电流表的读数都是0.27A
D.电流表的读数是干路电流，大小是大于或等于L1、L2电流之和
(3)在如图甲中，闭合开关后，通过灯泡L1的电流为0.3A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用铅笔画线表示导线连接起来。
(4)按照实物图(如图2)画出电路。
答案和解析
1.【答案】A
【解析】CD.由图可知：把两个电流表看成导线，得出两个灯泡是并联的，A1串联在干路中，测干路电流，示数为1.2?A。A2和L2串联，测L2中的电流，A2使用0～0.6?A量程，示数是0.5?A，即L2中的电流是0.5?A，故CD错误；
AB.根据并联电路干路电流等于各支路电流之和，所以L1中的电流为：I1=I?I2=1.2?A?0.5?A=0.7?A，故A正确，B错误。故选A。??
2.【答案】C
【解析】解：小明同学测出三处电流之后，为避免结论的片面性和偶然性，应多测几组实验数据，所以应换用不同规格的小灯泡，再测出几组电流值，分析得出结论，AB错误，C正确；
换用更大量程，只能增大误差，所以D错误。故选：C。
3.【答案】D
【解析】解：A、将电源的正负极对调，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论，
B、改变开关S的位置，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论；
C、将图中两只灯泡位置对调，不能改变电路的电阻、电压和电流，实验数据不变，不能读出普遍结论；
D、更换不同的灯泡，电阻变化，电路中的电流发生变化，使实验结论具有普遍性；
故选D。??
4.【答案】B
【解析】A.探究串联电路中各处电流的关系实验中，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，故A错误；
B.因为不同量程的电流表的分度值不同，准确程度不同，并且不型号的电流表的灵敏度也不一定相同，所以为了使测量的更准确，测A、B、C处电流时最好选用型号和量程相同的电流表，故B正确；
CD.为了使结论更科学，L1和L2应为型号相同的灯泡，通过电流表示数的大小判断电流大小，故CD错误。故选B。??
5.【答案】C
【解析】由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；因此若导线有电阻、L1和L2的电阻不同、甲比乙更靠近电源正极时，电流表的示数都应该是相同的；而实验时电流表甲和乙的示数分别为0.14A和0.10A，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整。故选项ABD错误，C正确。故选C。??
6.【答案】D
【解析】将电源两极对调、改变开关S的位置、将图中两只灯泡位置对调都不能改变A、B、C三处的电流大小，故ABC错误；换用不同规格的灯泡，再次测量A、B、C三处的电流可得到不同的数据，结论更具普遍性，故D正确。??
7.【答案】C
【解析】解：由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：
由并联电路的规律可知，A示数等于A2、A3示数之和；A?示数A1、A2的示数之和，
即A的示数：I=I2+I3=50mA+70mA=120mA；
A?的电流I?=I1+I2=30mA+50mA=80mA；故 ABD错误，C正确。
故选C。??
8.【答案】D
【解析】由电路图可知，两灯泡并联，电流表A1测L1所在支路的电流，电流表A2测干路电流．因并联电路中干路电流等于各支路电流之和，且两指针的位置相同，所以A2的量程为0～3?A，分度值为0.1?A，干路电流I=1.3?A，A1的量程为0～0.6?A，分度值为0.02?A，L1所在支路的电流I1=0.26?A，则通过L2的电流I2=I?I1=1.3?A?0.26?A=1.04?A．
9.【答案】D
【解析】a、d两处在干路上，b、c两处在支路上，因此a、d两处的电流相等，且大于b、c两处的电流；两个小灯泡规格不同，因此b、c两处电流不相等．只有D正确．
?
10.【答案】A
【解析】解：由图可知，台灯和电风扇为并联电路，a点在干路上，b、c两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有Ia=Ib+Ic.a、b、c中的电流a最大。
故选：A。
11.【答案】B
【解析】?依题意，两灯泡在同一电路中工作，通过它们的电流分别为0.2?A和0.5?A，说明其一定不是串联，之所以通过它们的电流不同，是因为两灯泡并联，且规格不同．
12.【答案】D
【解析】A.图中电流表与灯L1串联，但其正负接线柱接反了，故A错误；
B.图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，故B错误；
C.图中电流表接在干路上，且电流正进负出，测量的是干路电流，故C错误。
D.图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，故D正确。故选D。??
13.【答案】不相同；? 选用小量程却按大量程读数了
14.【答案】【解析】解：(1)由图乙所示电流表可知，电流表量程是0～0.6A，
0～0.2A间有10各小格，则刻度盘上每个小格表示0.2A10=0.02A；
故答案为：0～0.6；0.02。
(2)由表中实验数据可知，C的电流值与A、B的电流值不同，故有明显错误的数值是1.5A；
原因是测量时，电流表选用了小量程，而读数时却按大量程读数；C的正确读数是0.3A，
分析表中实验数据可得出如下结论：在串联电路中，各处的电流相等。
故答案为：C；读数时电流表量程选择错误；在串联电路中，各处的电流相等。
(1)由图乙所示电流表的接线柱可以判断电流表量程，根据电流表刻度盘可以确定分度值；
(2)分析表中实验数据，可知C的电流值与其它两个不同，即错误的数值是1.5A，它与0.3A相比较，是0.3A的5倍，即指针在同一个位置读数时使用较大的量程读数；根据表中实验数据可以得出结论。
本题考查了判断电流表的量程与分度值、判断读数错误及原因、实验数据分析等问题，对电流表进行读数时，一定要先确定电流表量程与分度值，否则会出现读数错误。
15.【答案】
【解析】由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
故通过灯L3的电流?I3=IA3=0.3A，
根据并联电路电流规律可知：
通过灯L2的电流I2=IA2?IA3=0.8A?0.3A=0.5A，
通过灯L1的电流I1=IA1?IA2=1.2A?0.8A=0.4A。
故答案为：0.4；0.5。??
16.【答案】0.2
0.4
0.9
【解析】略
17.【答案】
18.【答案】(1)试触? (2)电流表正负接线柱接反了? (3)A? (4)①
【解析】(3)若是因为没有对电流表调零，则电流总是偏大或偏小，B错误；串联电路各处的电流相等，故C、D错误．
(4)多次实验的目的是避免实验的偶然性，便于总结普遍规律．
19.【答案】(1)断开?试触?电流表的正负接线柱接反了
(2)L1?1.2A?0.9A
(3)不同规格?多次
20.【答案】【解析】解：(1)20只小彩灯串联，电源插头处的电流为200mA，由串联电路的电流特点可知，通过每只彩灯电流等于200mA=0.2A；
(2)由图1知，S、S1、S2都闭合时，两灯并联，电流表测干路电流，电流表示数0.54A，
由并联电路的电流特点可知干路上的电流(0.54A)等于两灯电流之和，故D错误；
因为两只灯泡完全相同，所以通过每只灯泡的电流相等，通过两灯的电流都等于0.54A2=0.27A，故A错误；
断开S1或S2，只有一只灯泡接入电路中，而并联电路中各支路间互不影响，所以电流表的读数为0.27A，故B错误，C正确；
故选：C；
(3)由图甲知，两灯并联，电流表A2测L2电流，示数为0.4A，所以A2选择小量程；A1测干路电流，由并联电路电流特点可知其示数等于0.3A+0.4A=0.7A，所以A1应选择大量程，由此连接实物图如图所示：
；
(4)由图2实物图知，两灯并联，S1在干路上控制整个电路，S2在L2支路上，由此画出电路图如图所示：
故答案为：(1)0.2；(2)C；(3)见上图；(4)见上图。
(1)串联电路中电流处处相等，由此可知通过每只灯的电流；
(2)由图1知两灯并联，电流表测干路电流，根据并联电路干路电流等于各支路电流之和分析判断；
(3)由图甲分析电路的连接方式，根据电路特点确定电流表的量程，再连接实物图；
(4)由图2分析电路的连接方式，再画出电路图。
