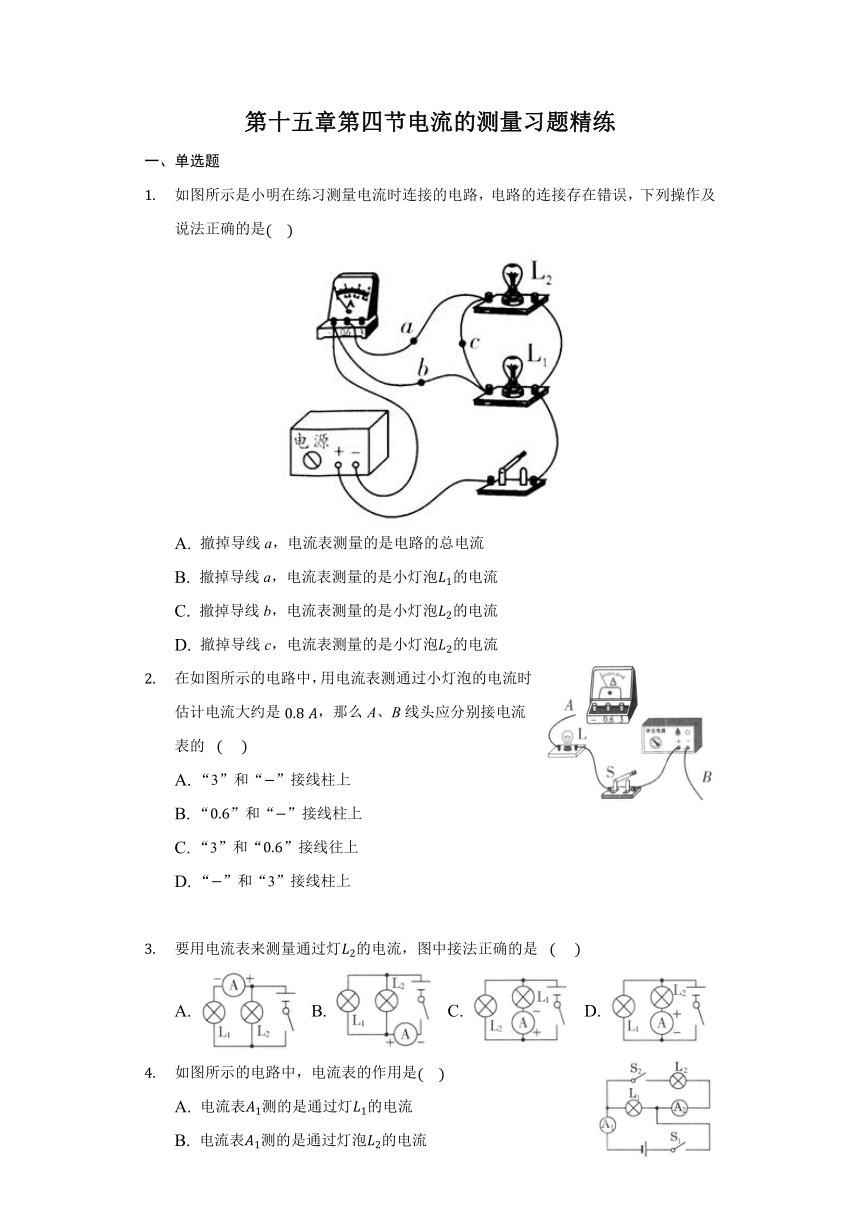

第十五章第四节电流的测量习题精练
一、单选题
如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(????)
A. 撤掉导线a，电流表测量的是电路的总电流
B. 撤掉导线a，电流表测量的是小灯泡L1的电流
C. 撤掉导线b，电流表测量的是小灯泡L2的电流
D. 撤掉导线c，电流表测量的是小灯泡L2的电流
在如图所示的电路中，用电流表测通过小灯泡的电流时，估计电流大约是0.8?A，那么A、B线头应分别接电流表的? (??? )
A. “3”和“?”接线柱上
B. “0.6”和“?”接线柱上
C. “3”和“0.6”接线往上
D. “?”和“3”接线柱上
要用电流表来测量通过灯L2的电流，图中接法正确的是? (??? )
A. B. C. D.
如图所示的电路中，电流表的作用是(????)
A. 电流表A1测的是通过灯L1的电流
B. 电流表A1测的是通过灯泡L2的电流
C. 电流表A2测的是通过灯泡L1的电流
D. 电流表A2测的是通过灯泡L2的电流
在实验室，鲁慧同学发现一个电流表有两个量程，大量程是0～9?A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针指示如图乙所示，则电流表的小量程为(????)
A. 0～0.6?A B. 0～1?A C. 0～6?A D. 0～3?A
关于电流表的使用，下列叙述错误的是(????)
A. 电流表要并联在电路中
B. 要使电流从正接线柱流入，从负接线柱流出
C. 被测电流不能超过电流表的量程
D. 不允许不经过用电器而把电流表直接接到电源的两极上
在测量通过同一灯泡的电流的实验中，小明利用电流表的0～3?A的量程测得的电流大小为0.5?A，小红利用电流表的0～0.6?A的量程测得的电流大小为0.52?A，则通过灯泡的电流为(????)
A. 0.52?A B. 0.51?A C. 0.5?A D. 无法判断
关于电流，下列说法中不正确的是(????)
A. 电流是表示电流快慢的物理量
B. 电流是表示电流强弱的物理量
C. 电流的单位是安培，符号是“A”
D. 电流的符号是“I”，单位可以用毫安，也可以用微安
在编织某种地毯时，编织过程中夹杂一些不锈钢丝，这是因为(????)
A. 便地毯更好看 B. 使地毯更耐用
C. 使地毯更善于传热 D. 释放静电，便地毯不易沾上灰尘
下列现象中不能用静电知识解释的是(????)
A. 地毯中夹有钢丝
B. 油罐车尾部常拖有一条铁链
C. 电视里讲解棋类比赛时，棋子可以粘在竖直悬挂的棋盘上
D. 电脑屏幕上会吸附灰尘

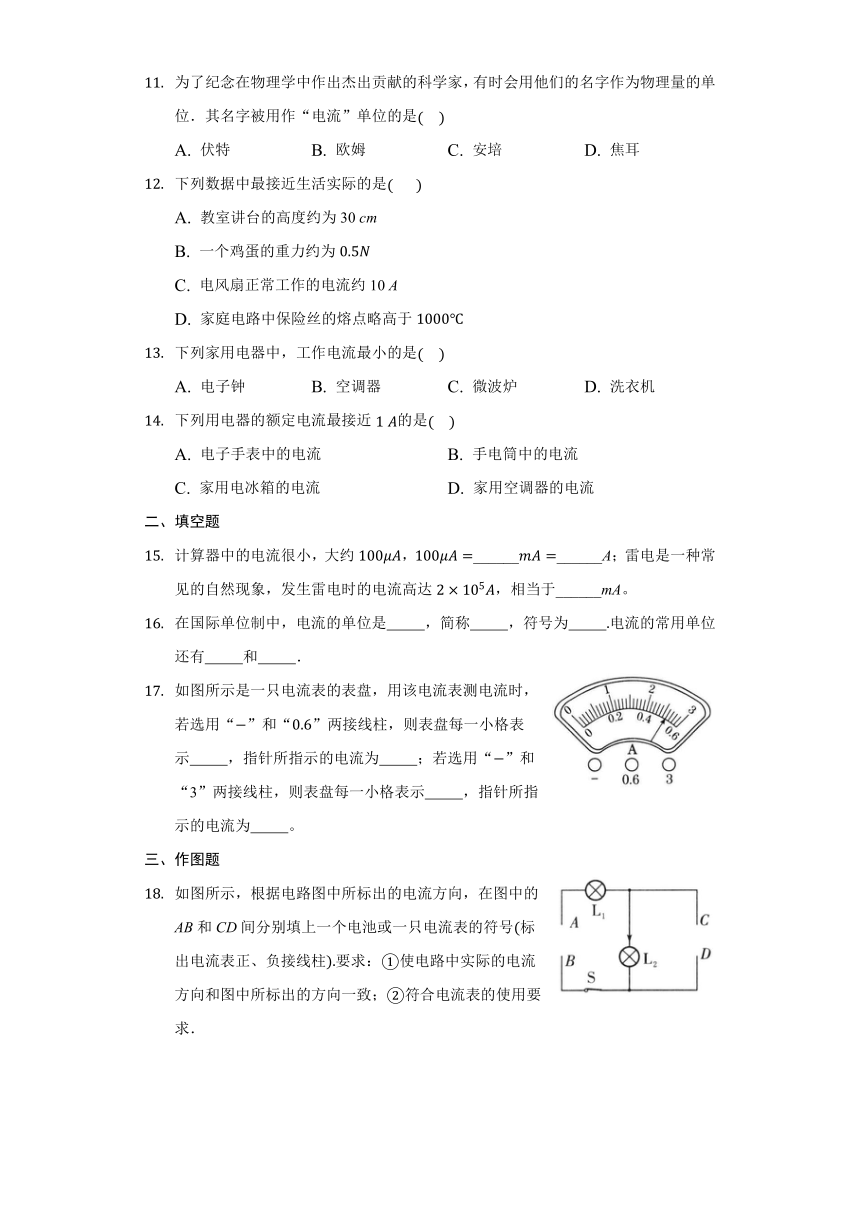

为了纪念在物理学中作出杰出贡献的科学家，有时会用他们的名字作为物理量的单位．其名字被用作“电流”单位的是(????)
A. 伏特 B. 欧姆 C. 安培 D. 焦耳
下列数据中最接近生活实际的是(??????)
A. 教室讲台的高度约为30 cm
B. 一个鸡蛋的重力约为0.5N
C. 电风扇正常工作的电流约10 A
D. 家庭电路中保险丝的熔点略高于1000℃
下列家用电器中，工作电流最小的是(????)
A. 电子钟 B. 空调器 C. 微波炉 D. 洗衣机
下列用电器的额定电流最接近1?A的是(????)
A. 电子手表中的电流 B. 手电筒中的电流
C. 家用电冰箱的电流 D. 家用空调器的电流
二、填空题
计算器中的电流很小，大约100μA，100μA=______mA=______A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于______mA。
在国际单位制中，电流的单位是??????????，简称??????????，符号为??????????.电流的常用单位还有??????????和??????????．
如图所示是一只电流表的表盘，用该电流表测电流时，若选用“?”和“0.6”两接线柱，则表盘每一小格表示??????????，指针所指示的电流为??????????；若选用“?”和“3”两接线柱，则表盘每一小格表示??????????，指针所指示的电流为??????????。
三、作图题
如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号(标出电流表正、负接线柱).要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求．

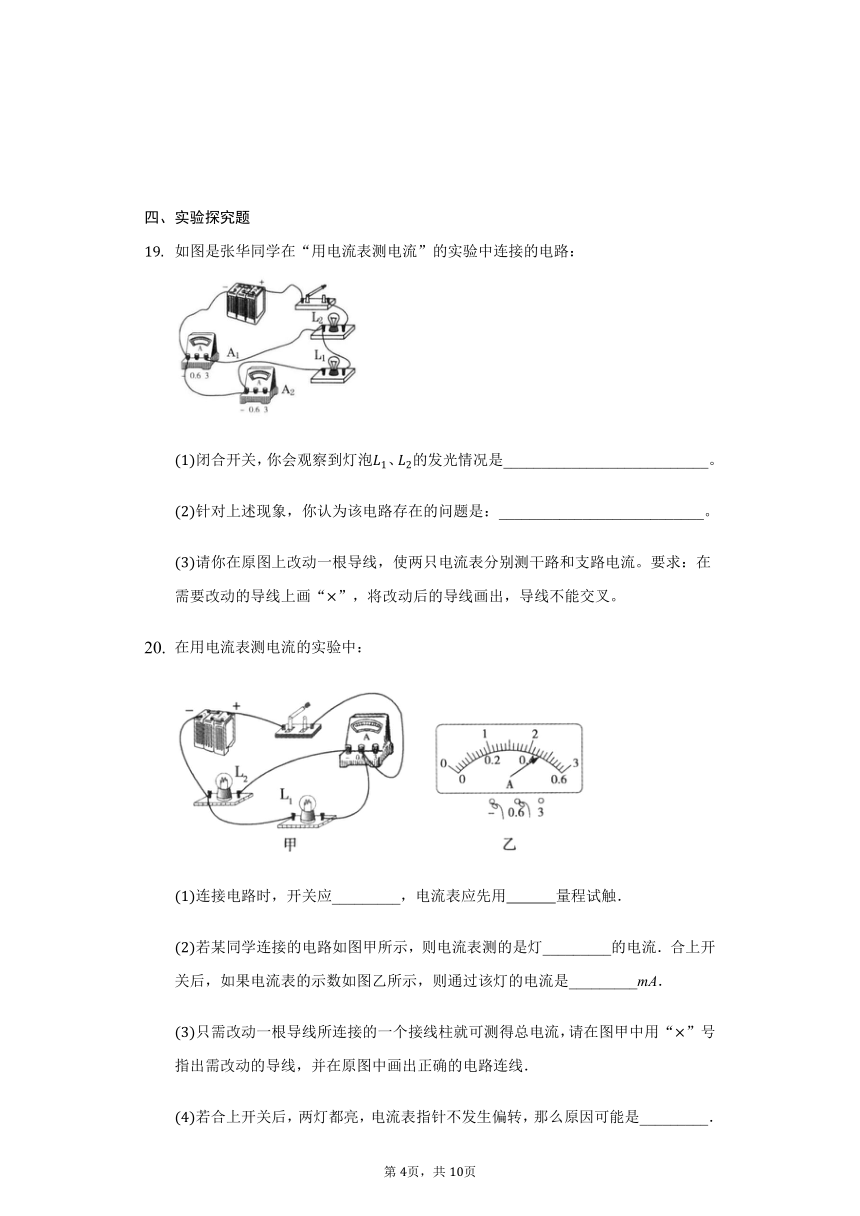

四、实验探究题
如图是张华同学在“用电流表测电流”的实验中连接的电路：
(1)闭合开关，你会观察到灯泡L1、L2的发光情况是___________________________。
(2)针对上述现象，你认为该电路存在的问题是：___________________________。
(3)请你在原图上改动一根导线，使两只电流表分别测干路和支路电流。要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉。
在用电流表测电流的实验中：
(1)连接电路时，开关应_________，电流表应先用? ? ? ? ?量程试触．
(2)若某同学连接的电路如图甲所示，则电流表测的是灯_________的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是_________mA．
(3)只需改动一根导线所连接的一个接线柱就可测得总电流，请在图甲中用“×”号指出需改动的导线，并在原图中画出正确的电路连线．
(4)若合上开关后，两灯都亮，电流表指针不发生偏转，那么原因可能是_________．
A.电流表内部断路? B.开关处接触不良? C.电流表被短路? D.电源供电不足
答案和解析
1.【答案】D
【解析】AB.由图可知，撤掉导线a，电流经灯泡L1、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，故AB错误；
C.撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，故C错误；
D.撤掉导线c，L1和L2并联，电流其中一支从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，故D正确。故选D。??
2.【答案】A
【解析】用电流表测通过小灯泡的电流时，估计电流大约是0.8?A，则电流表应选0～3?A量程，电流应从电流表正接线柱流入，负接线柱流出，由题图所示电路图可知，A线头应接“3”接线柱，B线头应接“?”接线柱，故A正确。
3.【答案】D
【解析】解：
电流表应与灯L2串联，且应使电流从电流表正接线柱流入，从负接线柱流出，故选D。
4.【答案】D
【解析】略
5.【答案】D
【解析】略
6.【答案】A
【解析】解：
电流表必须串联在电路中，测量电路电流，A选项错误。电流必须从电流表正接线柱流入，从负接线柱流出，否则指针会反向偏转，损坏电流表，B选项正确。电流表所测电流不能超出其量程，在不能确定电路中电流大小的情况下，应进行试触，C选项正确。将电流表直接连到电源的两极上，电源短路，会烧坏电流表，D选项正确。
7.【答案】A
【解析】解：当被测电流小于0.6?A时，用0～0.6?A的量程测量更准确，故通过灯泡的电流为0.52?A。不能将两次测量结果求平均值作为最终的测量结果。
8.【答案】A
【解析】解：(1)电流是表示电流强弱的物理量，故A不正确，B正确；
(2)电流的符号是“I”，国际单位安培，符号是“A”，单位可以用毫安，也可以用微安，故CD正确。
本题选择说法不正确；故选：A。
9.【答案】D
【解析】解：当人在地毯上走过时，脚与地毯之间相互摩擦会使地毯带上电荷，带电体会吸收灰尘等轻小物体，如果加一些不锈钢丝可以将由于摩擦而使地毯所带的静电导入大地，使地毯不易沾上灰尘。故选：D。
10.【答案】C
【解析】解：
A、地毯中夹一些不锈钢丝，可以有效将因摩擦产生的静电导入大地，使地毯不易沾上灰尘，故A不符合题意；
B、因为铁具有良好的导电性，可以把运输过程中会由于振动、摩擦产生的静电导走，故B不符合题意；
C、电视里讲解棋类比赛用的棋子是一个小磁体，而棋盘是用磁性材料做的，所以棋子可以粘在竖直悬挂的棋盘上，不能用静电知识解释，故C符合题意；
D、电脑屏幕上经常有许多灰尘，这是因为电脑工作时，屏表面有静电而吸附灰尘，故D不符合题意。故选：C。
11.【答案】C
【解析】解：电流的国际单位是安培，简称安，符号是A。故选：C。
12.【答案】B
【解析】解：A、一般台阶的高度在30cm左右，教室讲台的高度约为此数值的一半，在15cm左右。故A不符合实际；
B、一个鸡蛋的质量在50g=0.05kg左右，受到的重力为G=mg=0.05kg×10N/kg=0.5N.故B符合实际；
C、电风扇的功率在40W左右，正常工作的电流在I=PU=40W220V≈0.2A左右。故C不符合实际；
D、一般保险丝的熔点都较低，在240℃左右。故D不符合实际。
故选：B。
13.【答案】A
【解析】解：
空调、微波炉的功率在1000W以上，洗衣机的功率在200W左右，这些电器的工作电压为220V，
由P=UI可知，洗衣机的工作电流I=PU=200W220V≈0.9A，则空调、微波炉的工作电流都大于0.9A；
而通过电子钟的电流比实验用小灯泡的电流还要小，小于0.3A；
由此可知，电子钟的工作电流最小。故选：A。
14.【答案】C
【解析】
【分析】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
掌握常用电器的电流值范围，就可以选出正确的答案。
【解答】A项：电子手表的电流约几微安，故A错误；
B项：手电筒中所用的灯泡是小灯泡，它的额定电流约为0.2～0.3?A，故B错误；
C项：家用电冰箱正常工作的电流约1?A，故C正确；
D项：家用空调器的额定电流约为5?A，故D错误。故选C。??
15.【答案】0.1? 1×10?4? 2×108
【解析】解：由单位换算知
100μA=100×1×10?3mA=0.1mA；
100μA=100×1×10?6A=1×10?4A；
2×105A=2×105×103mA=2×108mA。
故答案为：0.1；1×10?4；2×108。
16.【答案】安培
安
A
毫安(mA)
微安(μA)
17..【答案】0.02?A；
0.?52?A；
0.1?A；
2.6?A
18【答案】
19.【答案】解：(1)L2发光，L1不发光
(2)电流表A1将灯泡L1短路
(3)如图所示。
20.【答案】(1)断开；大；
(2)L2；460；
(3)如图所示
；
(4)C
【解析】
(1)连接电路时，开关应断开；在不知电流大小的情况下，电流表应先用大量程试触；
(2)若某同学连接的电路如图甲所示，电流表与灯L2串联，则电流表测的是灯L2的电流；
合上开关后，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.46A=460mA，即通过该灯的电流是360mA；
(3)只需改动一根导线就可测得总电流，电流表应接在干路上，如下图所示：
(4)由题知，改正电路后(如上图)，合上开关后，灯均亮，电流表指针不发生偏转，
A.若电流表内部开路，则整个电路断路，两灯不发光，不符合题意；
B.若开关处接触不良，则整个电路断路，两灯不发光，不符合题意；
C.若电流表被短路，电路为通路，电流表没有示数，两灯发光，符合题意；
D.若电源供电不足，灯可能不发光，但电流表应有示数，不符合题意；
故选C。
