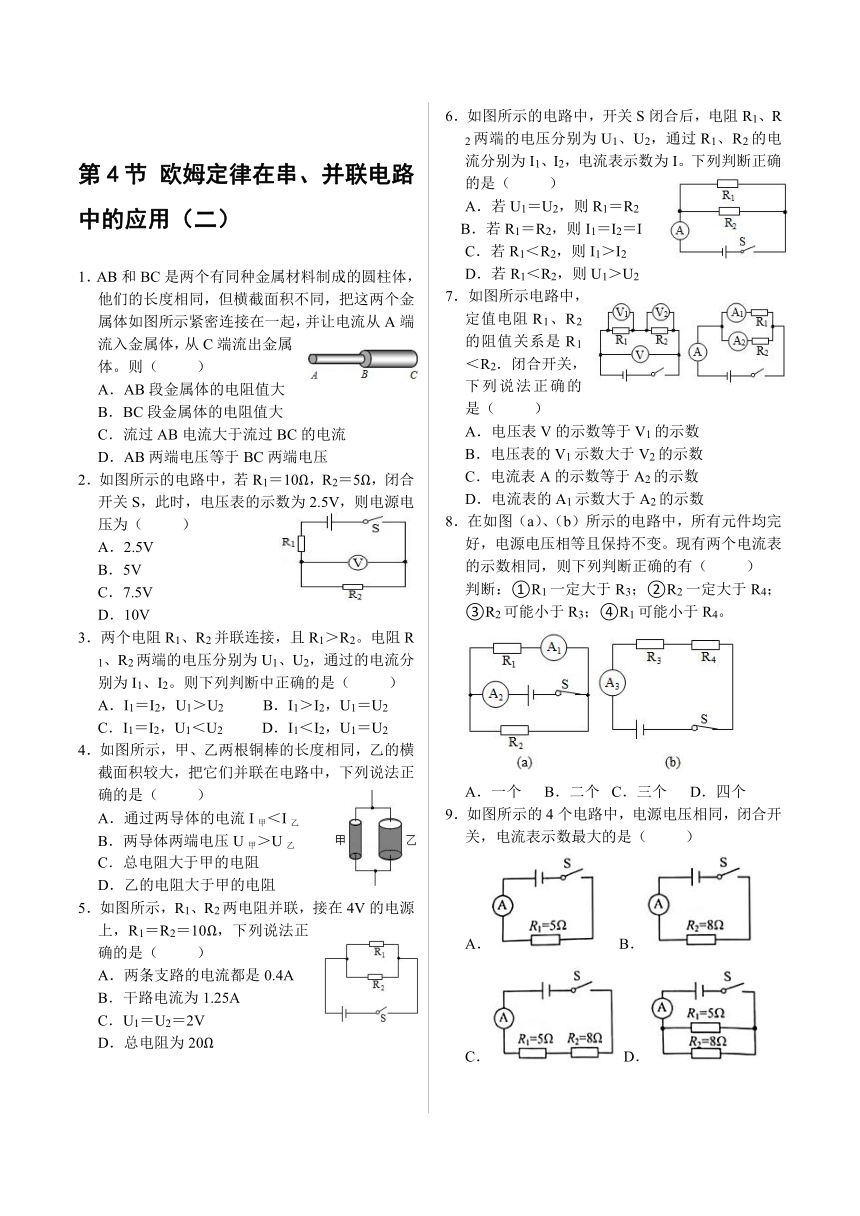

第4节 欧姆定律在串、并联电路中的应用（二）
1．AB和BC是两个有同种金属材料制成的圆柱体，他们的长度相同，但横截面积不同，把这两个金属体如图所示紧密连接在一起，并让电流从A端流入金属体，从C端流出金属体。则（　 　）
A．AB段金属体的电阻值大
B．BC段金属体的电阻值大
C．流过AB电流大于流过BC的电流
D．AB两端电压等于BC两端电压
2．如图所示的电路中，若R1＝10Ω，R2＝5Ω，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（　 　）
A．2.5V
B．5V
C．7.5V
D．10V
3．两个电阻R1、R2并联连接，且R1＞R2。电阻R1、R2两端的电压分别为U1、U2，通过的电流分别为I1、I2。则下列判断中正确的是（　 　）
A．I1＝I2，U1＞U2 B．I1＞I2，U1＝U2
C．I1＝I2，U1＜U2 D．I1＜I2，U1＝U2
4．如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（　 　）
A．通过两导体的电流I甲＜I乙
B．两导体两端电压U甲＞U乙
C．总电阻大于甲的电阻
D．乙的电阻大于甲的电阻
5．如图所示，R1、R2两电阻并联，接在4V的电源上，R1＝R2＝10Ω，下列说法正确的是（　 　）
A．两条支路的电流都是0.4A
B．干路电流为1.25A
C．U1＝U2＝2V
D．总电阻为20Ω
6．如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I。下列判断正确的是（　 　）
若U1＝U2，则R1＝R2
B．若R1＝R2，则I1＝I2＝I
C．若R1＜R2，则I1＞I2
D．若R1＜R2，则U1＞U2
7．如图所示电路中，定值电阻R1、R2的阻值关系是R1＜R2．闭合开关，下列说法正确的是（　 　）
A．电压表V的示数等于V1的示数
B．电压表的V1示数大于V2的示数
C．电流表A的示数等于A2的示数
D．电流表的A1示数大于A2的示数
8．在如图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。现有两个电流表的示数相同，则下列判断正确的有（　 　）
判断：①R1一定大于R3；②R2一定大于R4；③R2可能小于R3；④R1可能小于R4。
A．一个 B．二个 C．三个 D．四个
9．如图所示的4个电路中，电源电压相同，闭合开关，电流表示数最大的是（　 　）
A． B．
C． D．

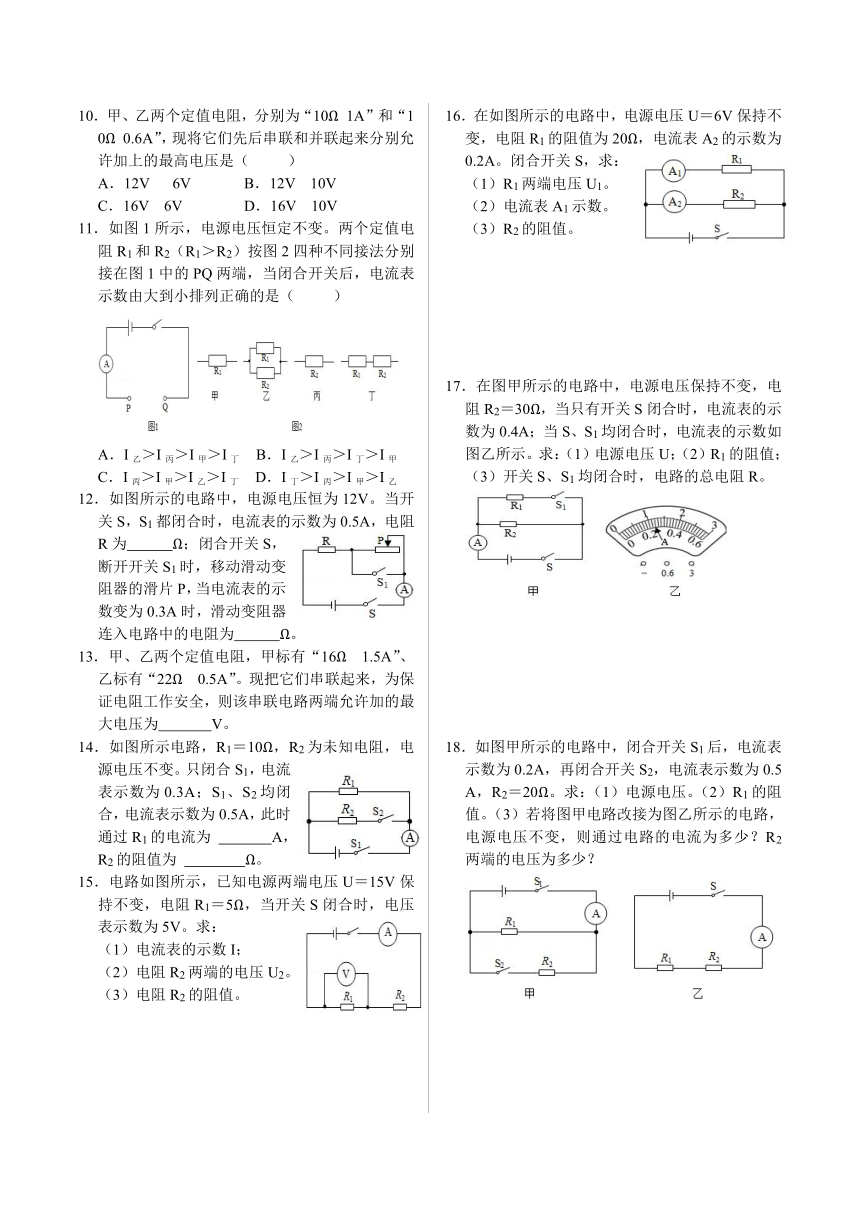

10．甲、乙两个定值电阻，分别为“10Ω 1A”和“10Ω 0.6A”，现将它们先后串联和并联起来分别允许加上的最高电压是（　 　）
A．12V 6V B．12V 10V
C．16V 6V D．16V 10V
11．如图1所示，电源电压恒定不变。两个定值电阻R1和R2（R1＞R2）按图2四种不同接法分别接在图1中的PQ两端，当闭合开关后，电流表示数由大到小排列正确的是（　 　）
I乙＞I丙＞I甲＞I丁 B．I乙＞I丙＞I丁＞I甲
C．I丙＞I甲＞I乙＞I丁 D．I丁＞I丙＞I甲＞I乙
12．如图所示的电路中，电源电压恒为12V。当开关S，S1都闭合时，电流表的示数为0.5A，电阻R为　 　Ω；闭合开关S，断开开关S1时，移动滑动变阻器的滑片P，当电流表的示数变为0.3A时，滑动变阻器连入电路中的电阻为　 　Ω。
13．甲、乙两个定值电阻，甲标有“16Ω 1.5A”、乙标有“22Ω 0.5A”。现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为　 　V。
14．如图所示电路，R1＝10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时通过R1的电流为 　 　A，R2的阻值为 　 　Ω。
15．电路如图所示，已知电源两端电压U＝15V保持不变，电阻R1＝5Ω，当开关S闭合时，电压表示数为5V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2。
（3）电阻R2的阻值。

16．在如图所示的电路中，电源电压U＝6V保持不变，电阻R1的阻值为20Ω，电流表A2的示数为0.2A。闭合开关S，求：
（1）R1两端电压U1。
（2）电流表A1示数。
（3）R2的阻值。
17．在图甲所示的电路中，电源电压保持不变，电阻R2＝30Ω，当只有开关S闭合时，电流表的示数为0.4A；当S、S1均闭合时，电流表的示数如图乙所示。求：（1）电源电压U；（2）R1的阻值；
（3）开关S、S1均闭合时，电路的总电阻R。
18．如图甲所示的电路中，闭合开关S1后，电流表示数为0.2A，再闭合开关S2，电流表示数为0.5A，R2＝20Ω。求：（1）电源电压。（2）R1的阻值。（3）若将图甲电路改接为图乙所示的电路，电源电压不变，则通过电路的电流为多少？R2两端的电压为多少？
第4节 欧姆定律在串、并联电路中的应用（二）答案
1．AB和BC是两个有同种金属材料制成的圆柱体，他们的长度相同，但横截面积不同，把这两个金属体如图所示紧密连接在一起，并让电流从A端流入金属体，从C端流出金属体。则（　A　）
A．AB段金属体的电阻值大
B．BC段金属体的电阻值大
C．流过AB电流大于流过BC的电流
D．AB两端电压等于BC两端电压
2．如图所示的电路中，若R1＝10Ω，R2＝5Ω，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（　C　）
A．2.5V
B．5V
C．7.5V
D．10V
3．两个电阻R1、R2并联连接，且R1＞R2。电阻R1、R2两端的电压分别为U1、U2，通过的电流分别为I1、I2。则下列判断中正确的是（　D　）
A．I1＝I2，U1＞U2 B．I1＞I2，U1＝U2
C．I1＝I2，U1＜U2 D．I1＜I2，U1＝U2
4．如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（　A　）
A．通过两导体的电流I甲＜I乙
B．两导体两端电压U甲＞U乙
C．总电阻大于甲的电阻
D．乙的电阻大于甲的电阻
5．如图所示，R1、R2两电阻并联，接在4V的电源上，R1＝R2＝10Ω，下列说法正确的是（　A　）
A．两条支路的电流都是0.4A
B．干路电流为1.25A
C．U1＝U2＝2V
D．总电阻为20Ω
6．如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I。下列判断正确的是（　C　）
若U1＝U2，则R1＝R2
B．若R1＝R2，则I1＝I2＝I
C．若R1＜R2，则I1＞I2
D．若R1＜R2，则U1＞U2
7．如图所示电路中，定值电阻R1、R2的阻值关系是R1＜R2．闭合开关，下列说法正确的是（　D　）
A．电压表V的示数等于V1的示数
B．电压表的V1示数大于V2的示数
C．电流表A的示数等于A2的示数
D．电流表的A1示数大于A2的示数
8．在如图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。现有两个电流表的示数相同，则下列判断正确的有（　B　）
判断：①R1一定大于R3；②R2一定大于R4；③R2可能小于R3；④R1可能小于R4。
A．一个 B．二个 C．三个 D．四个
9．如图所示的4个电路中，电源电压相同，闭合开关，电流表示数最大的是（　D　）
A． B．
C． D．
10．甲、乙两个定值电阻，分别为“10Ω 1A”和“10Ω 0.6A”，现将它们先后串联和并联起来分别允许加上的最高电压是（　A　）
A．12V 6V B．12V 10V
C．16V 6V D．16V 10V
11．如图1所示，电源电压恒定不变。两个定值电阻R1和R2（R1＞R2）按图2四种不同接法分别接在图1中的PQ两端，当闭合开关后，电流表示数由大到小排列正确的是（　A　）
I乙＞I丙＞I甲＞I丁 B．I乙＞I丙＞I丁＞I甲
C．I丙＞I甲＞I乙＞I丁 D．I丁＞I丙＞I甲＞I乙
12．如图所示的电路中，电源电压恒为12V。当开关S，S1都闭合时，电流表的示数为0.5A，电阻R为　24　Ω；闭合开关S，断开开关S1时，移动滑动变阻器的滑片P，当电流表的示数变为0.3A时，滑动变阻器连入电路中的电阻为　16　Ω。
13．甲、乙两个定值电阻，甲标有“16Ω 1.5A”、乙标有“22Ω 0.5A”。现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为　19　V。
14．如图所示电路，R1＝10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时通过R1的电流为 　0.3　A，R2的阻值为 　15　Ω。
15．电路如图所示，已知电源两端电压U＝15V保持不变，电阻R1＝5Ω，当开关S闭合时，电压表示数为5V。求：
（1）电流表的示数I；
（2）电阻R2两端的电压U2。
（3）电阻R2的阻值。
答：（1）电流表的示数为1A；
（2）电阻R2两端的电压为10V；
（3）电阻R2的阻值为10Ω。
16．在如图所示的电路中，电源电压U＝6V保持不变，电阻R1的阻值为20Ω，电流表A2的示数为0.2A。闭合开关S，求：
（1）R1两端电压U1。
（2）电流表A1示数。
（3）R2的阻值。
答：（1）R1两端电压U1为6V；
（2）电流表A1示数为0.3A；
（3）R2的阻值是30Ω。
17．在图甲所示的电路中，电源电压保持不变，电阻R2＝30Ω，当只有开关S闭合时，电流表的示数为0.4A；当S、S1均闭合时，电流表的示数如图乙所示。求：（1）电源电压U；（2）R1的阻值；
（3）开关S、S1均闭合时，电路的总电阻R。
答：（1）电源电压U为12V；
（2）R1的阻值为15Ω；
（3）开关S、S1均闭合时，电路的总电阻R为10Ω。
18．如图甲所示的电路中，闭合开关S1后，电流表示数为0.2A，再闭合开关S2，电流表示数为0.5A，R2＝20Ω。求：
（1）电源电压。（2）R1的阻值。
（3）若将图甲电路改接为图乙所示的电路，电源电压不变，则通过电路的电流为多少？R2两端的电压为多少？
答：（1）电源电压为6V。（2）R1的阻值为30Ω。
（3）将图甲电路改接为图乙所示的电路，电源电压不变，通过电路的电流为0.12A；R2两端的电压为2.4V。
