16.1电压同步练习2021-2022学年人教版九年级物理全一册（含答案）

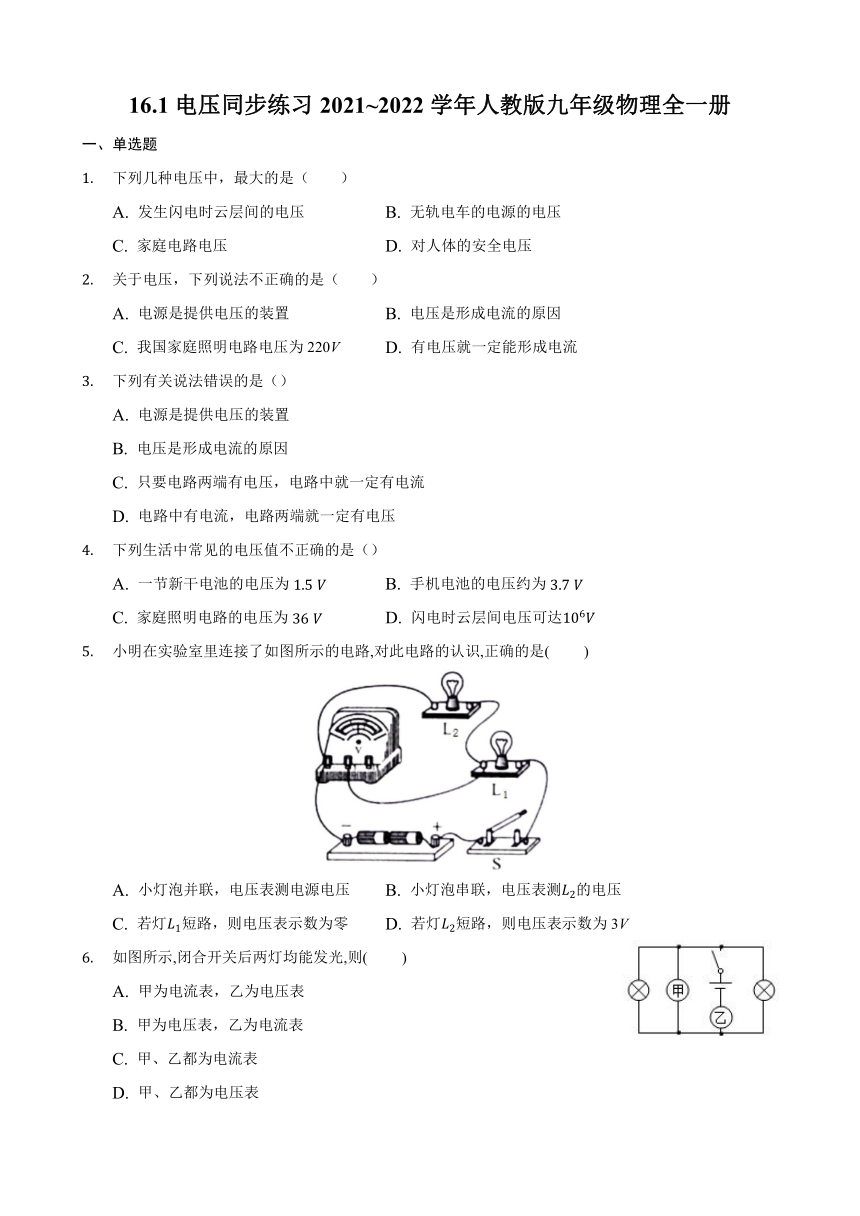

16.1电压同步练习2021~2022学年人教版九年级物理全一册
一、单选题
下列几种电压中，最大的是（　　）
A. 发生闪电时云层间的电压 B. 无轨电车的电源的电压
C. 家庭电路电压 D. 对人体的安全电压
关于电压，下列说法不正确的是（　　）
A. 电源是提供电压的装置 B. 电压是形成电流的原因
C. 我国家庭照明电路电压为220V D. 有电压就一定能形成电流
下列有关说法错误的是（）
A. 电源是提供电压的装置
B. 电压是形成电流的原因
C. 只要电路两端有电压，电路中就一定有电流
D. 电路中有电流，电路两端就一定有电压
下列生活中常见的电压值不正确的是（）
A. 一节新干电池的电压为1.5?V B. 手机电池的电压约为3.7?V
C. 家庭照明电路的电压为36?V D. 闪电时云层间电压可达106V
小明在实验室里连接了如图所示的电路,对此电路的认识,正确的是(? ? ? )
A. 小灯泡并联，电压表测电源电压 B. 小灯泡串联，电压表测L2的电压
C. 若灯L1短路，则电压表示数为零 D. 若灯L2短路，则电压表示数为3V
如图所示,闭合开关后两灯均能发光,则(? ? ? )
A. 甲为电流表，乙为电压表
B. 甲为电压表，乙为电流表
C. 甲、乙都为电流表
D. 甲、乙都为电压表

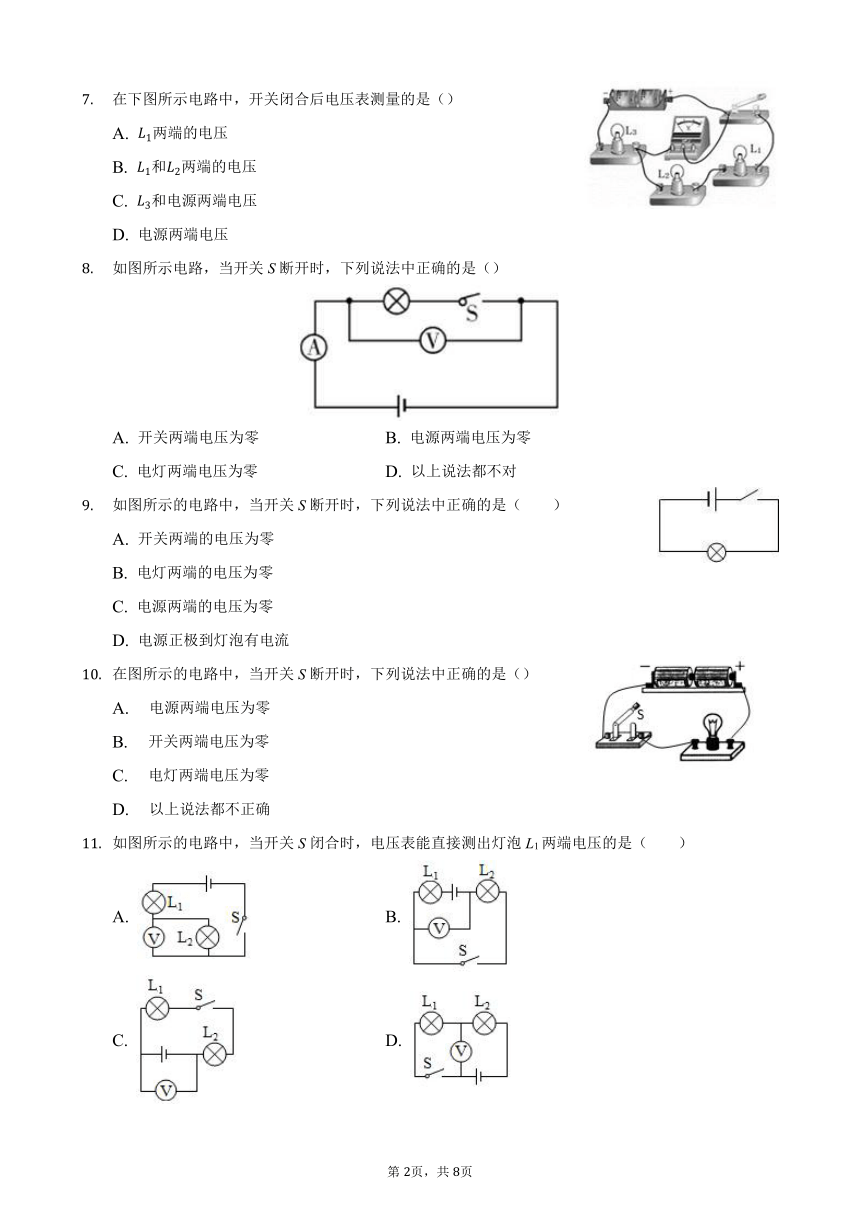

在下图所示电路中，开关闭合后电压表测量的是（）
A. L1两端的电压
B. L1和L2两端的电压
C. L3和电源两端电压
D. 电源两端电压
如图所示电路，当开关S断开时，下列说法中正确的是（）
A. 开关两端电压为零 B. 电源两端电压为零
C. 电灯两端电压为零 D. 以上说法都不对
如图所示的电路中，当开关?S?断开时，下列说法中正确的是（　　）
A. 开关两端的电压为零
B. 电灯两端的电压为零
C. 电源两端的电压为零
D. 电源正极到灯泡有电流
在图所示的电路中，当开关S断开时，下列说法中正确的是（）
A. ? 电源两端电压为零
B. ? 开关两端电压为零
C. ? 电灯两端电压为零
D. ? 以上说法都不正确
如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（　　）
A. B.
C. D.

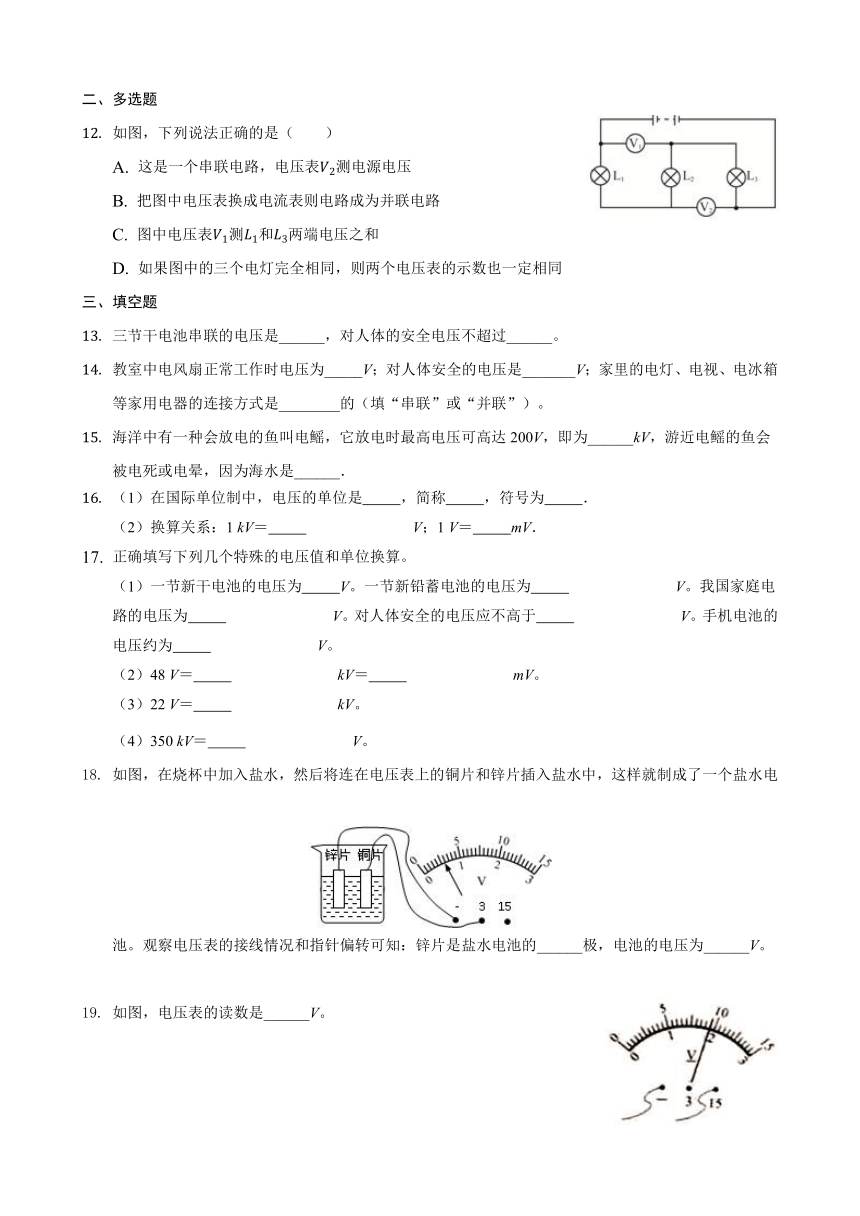

二、多选题
如图，下列说法正确的是（　　）
A. 这是一个串联电路，电压表V2测电源电压
B. 把图中电压表换成电流表则电路成为并联电路
C. 图中电压表V1测L1和L3两端电压之和
D. 如果图中的三个电灯完全相同，则两个电压表的示数也一定相同
三、填空题
三节干电池串联的电压是______，对人体的安全电压不超过______。
教室中电风扇正常工作时电压为_____V；对人体安全的电压是_______V；家里的电灯、电视、电冰箱等家用电器的连接方式是________的（填“串联”或“并联”）。
海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200V，即为______kV，游近电鳐的鱼会被电死或电晕，因为海水是______．
（1）在国际单位制中，电压的单位是??????????，简称??????????，符号为??????????．
（2）换算关系：1 kV＝?????????????????V；1 V＝??????????mV．
正确填写下列几个特殊的电压值和单位换算。
（1）一节新干电池的电压为??????????V。一节新铅蓄电池的电压为?????????????????V。我国家庭电路的电压为?????????????????V。对人体安全的电压应不高于?????????????????V。手机电池的电压约为?????????????????V。
（2）48 V＝?????????????????kV＝?????????????????mV。
（3）22 V＝?????????????????kV。
（4）350 kV＝?????????????????V。
如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的______极，电池的电压为______V。
如图，电压表的读数是______V。

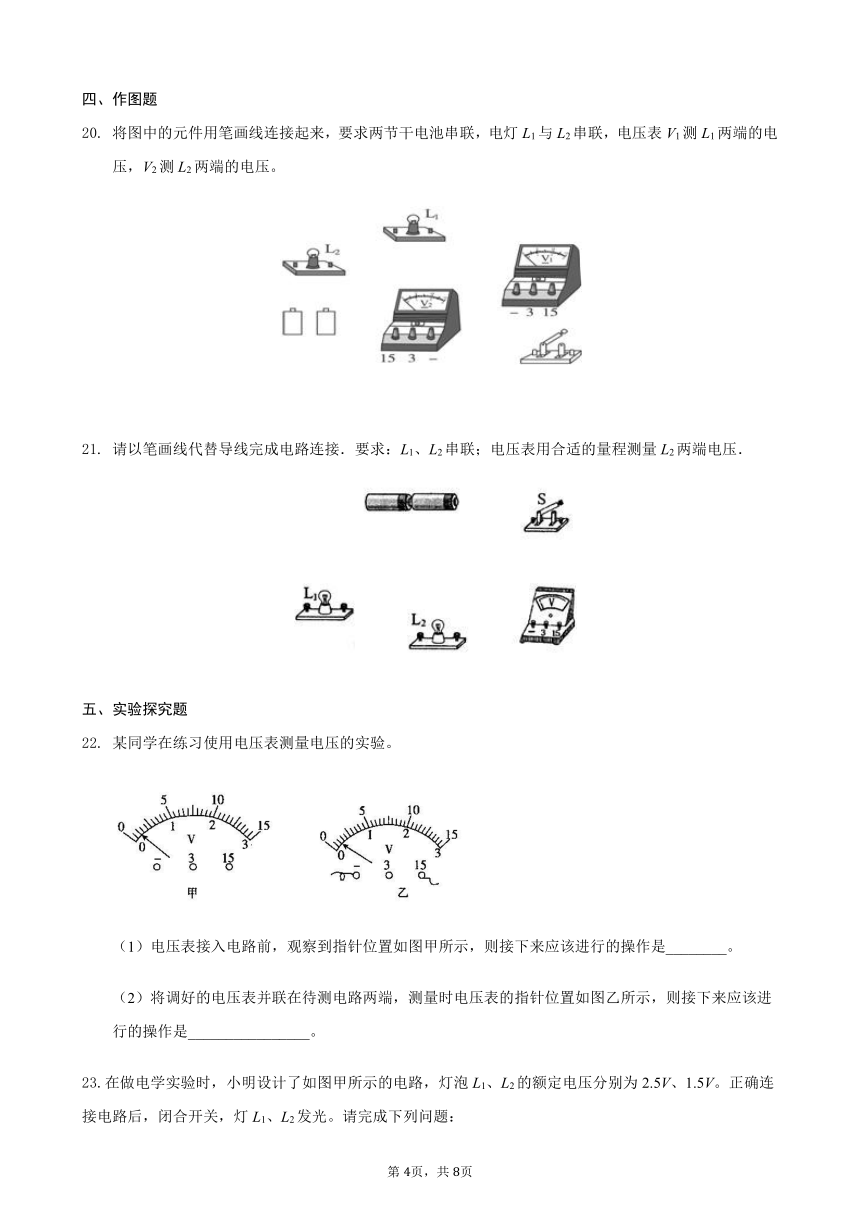

四、作图题
将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
请以笔画线代替导线完成电路连接．要求：L1、L2串联；电压表用合适的量程测量L2两端电压．
五、实验探究题
某同学在练习使用电压表测量电压的实验。
（1）电压表接入电路前，观察到指针位置如图甲所示，则接下来应该进行的操作是________。
（2）将调好的电压表并联在待测电路两端，测量时电压表的指针位置如图乙所示，则接下来应该进行的操作是________________。
23.在做电学实验时，小明设计了如图甲所示的电路，灯泡L1、L2的额定电压分别为2.5V、1.5V。正确连接电路后，闭合开关，灯L1、L2发光。请完成下列问题：

（1）灯泡L1、L2发光时，A电压表的示数为2.8V，B电压表如图乙所示，则：
①B电压表的示数为______ V。
②灯L2 ______ 正常发光（选填“能”或“不能”）。
（2）小明将灯泡L1换成额定电压为2.5V的LED灯，闭合开关后发现LED灯亮，而灯L2不亮，小明认为此时灯L2被烧断。依据______ 可判断小明的结论是错误的。
参考答案
1.【答案】A
2.【答案】D
3.【答案】C
4.【答案】C
5.【答案】B
6.【答案】B
7.【答案】B
8.【答案】C
9.【答案】B
10.【答案】C
11.【答案】D
12.【答案】BD
13.【答案】4.5V；36V
14.【答案】?220；不高于36；并联
15.【答案】0.2 ? 导体
16.【答案】伏特
?伏?
?V?
1000
?1000?
17.【答案】1.5? ? ? ? ?
2
220
36
3.6
0.048
4.8×104?
0.022?
3.5×105??
18.【答案】负；0.6
19.【答案】9.5
20.【答案】解：因两节干电池串联，所以电源的电压为3V，两灯泡分得的电压小于3V，故电压表的量程均为0～3V；
然后依次灯泡L2、L1、开关串联组成电路，最后把V1和L1并联，V2与L2并联即可，如下图所示：
21.【答案】???????
22.【答案】（1）电压表校零；（2）电压表换用小量程
23.【答案】1.5? 不能? 串联电路一处断路，整个电路都不能工作
