人教版
第一章 地球和地图
地形图的判读
Interpretation of topographic map
第节
4
等高线地形图
PART
01
Contour map

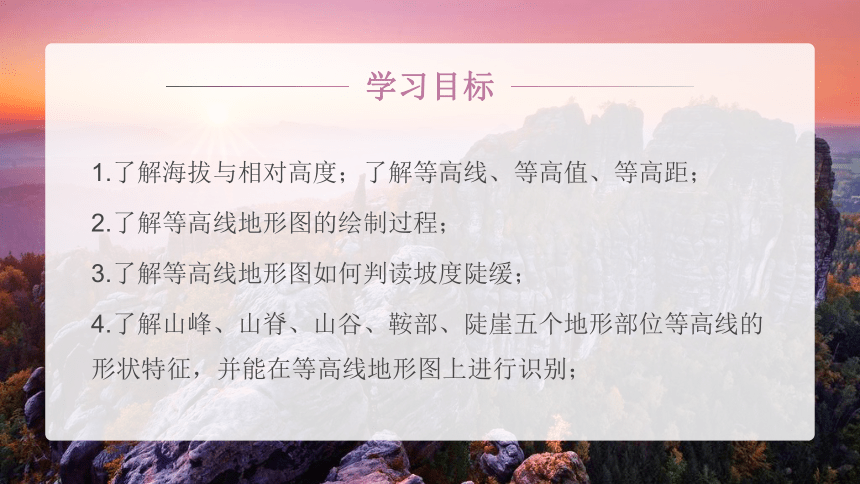

学习目标
1.了解海拔与相对高度；了解等高线、等高值、等高距；
2.了解等高线地形图的绘制过程；
3.了解等高线地形图如何判读坡度陡缓；
4.了解山峰、山脊、山谷、鞍部、陡崖五个地形部位等高线的形状特征，并能在等高线地形图上进行识别；
摸金倒斗五人组
Tomb robber group of five

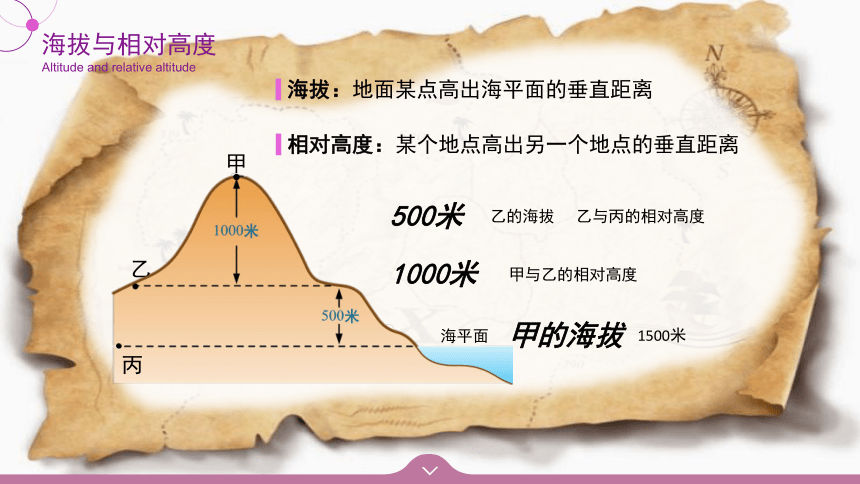

海拔：地面某点高出海平面的垂直距离
相对高度：某个地点高出另一个地点的垂直距离
甲
乙
丙
海平面
500米
1000米
乙的海拔
乙与丙的相对高度
甲与乙的相对高度
甲的海拔
1500米
海拔与相对高度
Altitude and relative altitude

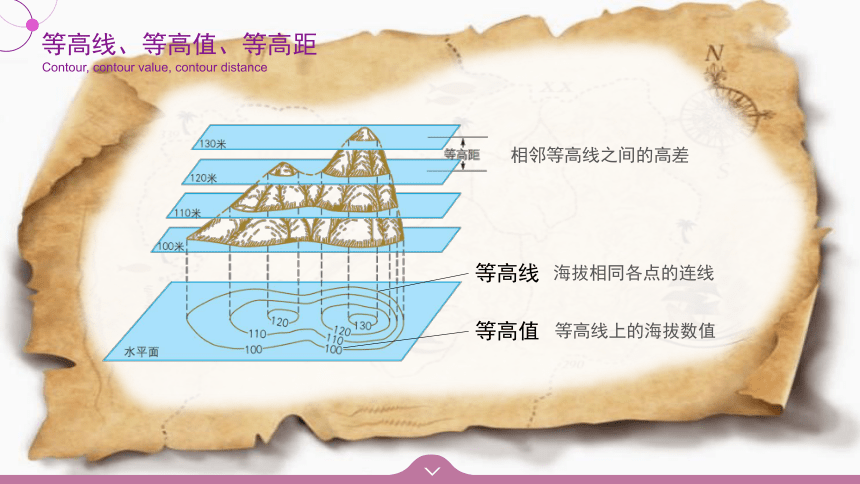

等高线
等高值
海拔相同各点的连线
等高线上的海拔数值
相邻等高线之间的高差
等高线、等高值、等高距
Contour, contour value, contour distance
等高距的妙用
在地形图中估算某地点的海拔范围

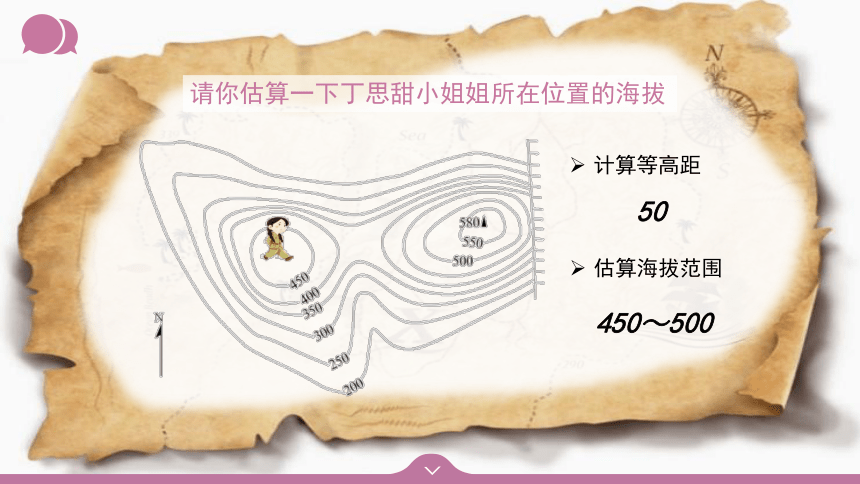

请你估算一下丁思甜小姐姐所在位置的海拔
计算等高距
50
估算海拔范围
450～500

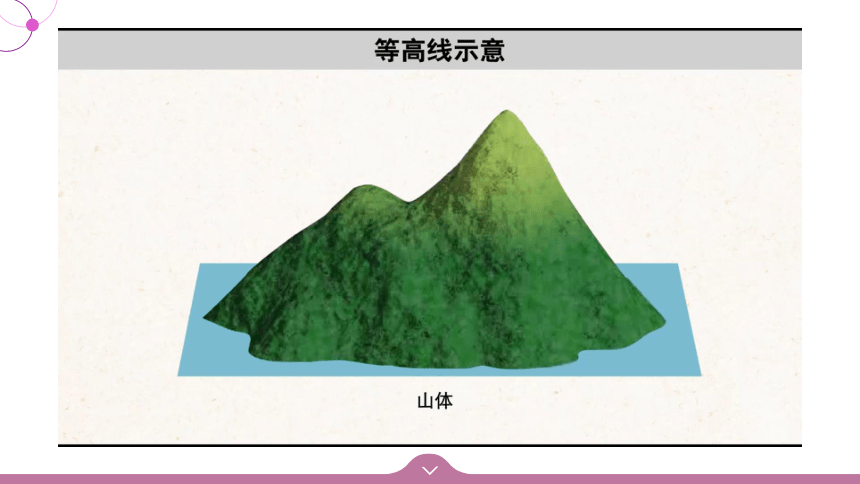

等高线地形图的绘制
观看演示视频，不要眨眼啦
判读坡度的陡缓
根据等高线的疏密判读坡度的陡缓
等高线疏
坡度缓
等高线密
坡度陡
等高线疏密与坡度陡缓的关系
Relationship between contour density and steep and gentle slope
A
B
王胖子想省力到丁思甜处汇合，应该选择哪条线路
A
等高线稀疏
坡度缓
识别山体常见部位
通过等高线特征，识别山峰、鞍部、山脊、山谷、陡崖
山峰
山脊
山谷
鞍部
陡崖
山峰
山体常见部位
Common parts of mountain
5
5
凸低为山脊
5
凸高为山谷
5
4
5
鞍部
鞍部
40
等高线向低处弯曲为山脊
40
等高线向高处弯曲为山谷
学习区分山脊和山谷
陆地上——等高线：把海拔相同各点的连线。
海洋上——等深线：把海洋中深度相同的点连接成线。
从等深线上所标注的深度，可以看出海洋的深浅；
从等深线的疏密状况，可以看出海底坡度的大小。
分层设色地形图
PART
02
Layered color topographic map
学习目标
1.了解分层设色地形图里各地形对应的颜色；
2.了解陆地表面不同地形的特征；
3.在世界地形图上找出主要地形区；
了解分层设色地形图里各地形对应的颜色；
了解陆地表面不同地形的特征；
在世界地形图上找出主要地形区；
了解地形剖面图的绘制；
认识地形剖面图的作用；
课堂二 分层设色地形图与地形剖面图
分层设色地形图上的颜色
蓝色、绿色、黄色、棕褐色、浅紫色、白色
海洋用蓝色
平原用绿色
丘陵用黄色
高原、山地用棕褐色
浅紫、白色表示积雪、冰川
分层设色地形图上的颜色
Color on layered topographic map
陆地表面地形的特征
对比高原、平原，山地、丘陵，盆地这五种地形
陆地表面地形的特征
Characteristics of land surface topog
0
200
1000
海拔（米）
高 原
山 地
丘 陵
平 原
500
高 原
山 地
丘 陵
平 原
盆 地
高度（米）
形态特征
地面起伏程度
大于500
高而平
小
大于500
高而陡
大
小于500
低而缓
小
小于200
低而平
小
无一定标准
四周高，
中间低
大
陆地上五种基本地形
练习
世界地形图上找主要地形区
青藏高原、巴西高原、亚马孙平原、刚果盆地、安第斯山脉
青藏高原
亚马孙平原
巴西高原
刚果盆地
安第斯山脉
青藏高原、巴西高原、亚马孙平原、刚果盆地、安第斯山脉
地形剖面图
PART
03
Topographic profile map
学习目标
1.了解地形剖面图的绘制；
2.认识地形剖面图的作用；
地形剖面图的绘制
了解绘制的步骤以及对应的要点
地形剖面图的作用
动手绘制地形剖面图，并感受其作用
直观显示
地势起伏
坡度陡缓
