第十三章电路初探章末测试卷2021-2022学年苏科版九年级物理上册（有答案）

第十三章
电路初探
章末测试卷

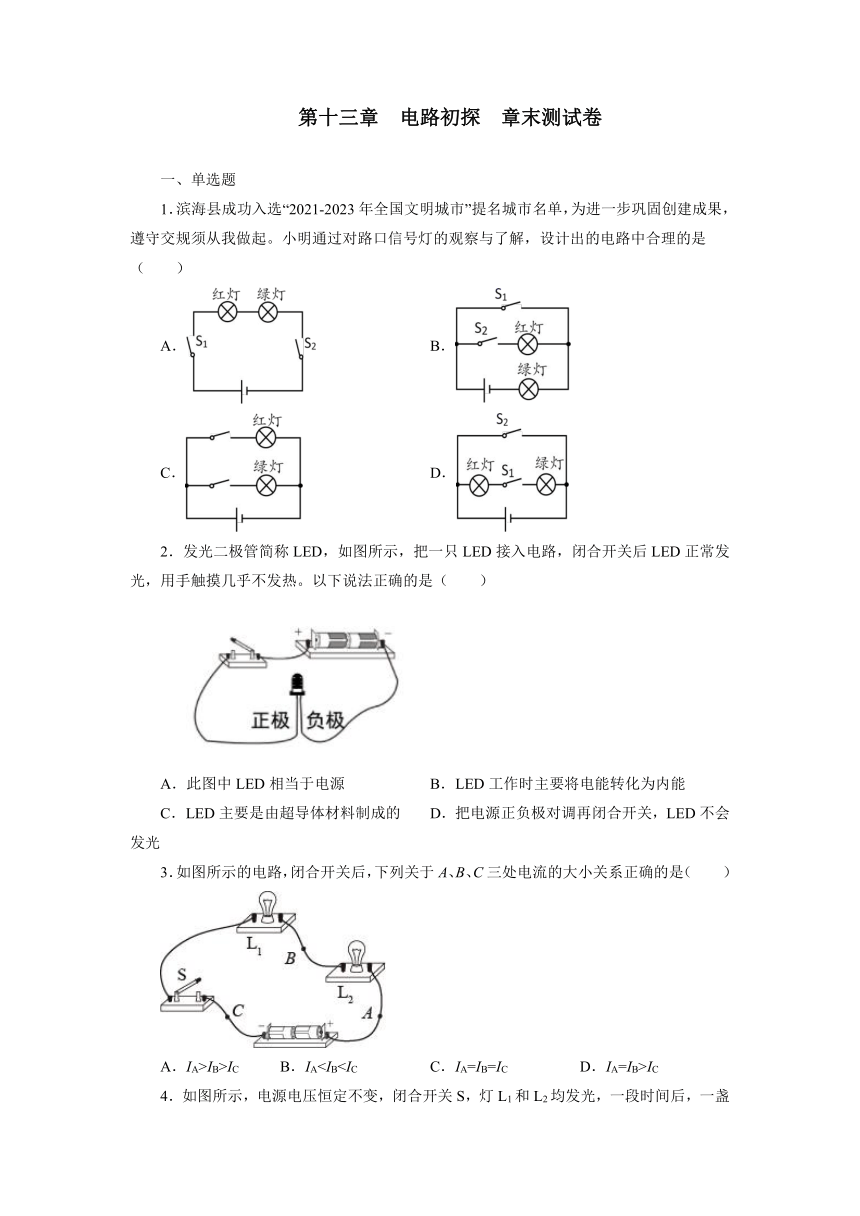

一、单选题
1．滨海县成功入选“2021-2023年全国文明城市”提名城市名单，为进一步巩固创建成果，遵守交规须从我做起。小明通过对路口信号灯的观察与了解，设计出的电路中合理的是（　　）
A．
B．
C．
D．
2．发光二极管简称LED，如图所示，把一只LED接入电路，闭合开关后LED正常发光，用手触摸几乎不发热。以下说法正确的是（　　）
A．此图中LED相当于电源
B．LED工作时主要将电能转化为内能
C．LED主要是由超导体材料制成的
D．把电源正负极对调再闭合开关，LED不会发光
3．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC
B．IAC．IA=IB=IC
D．IA=IB>IC

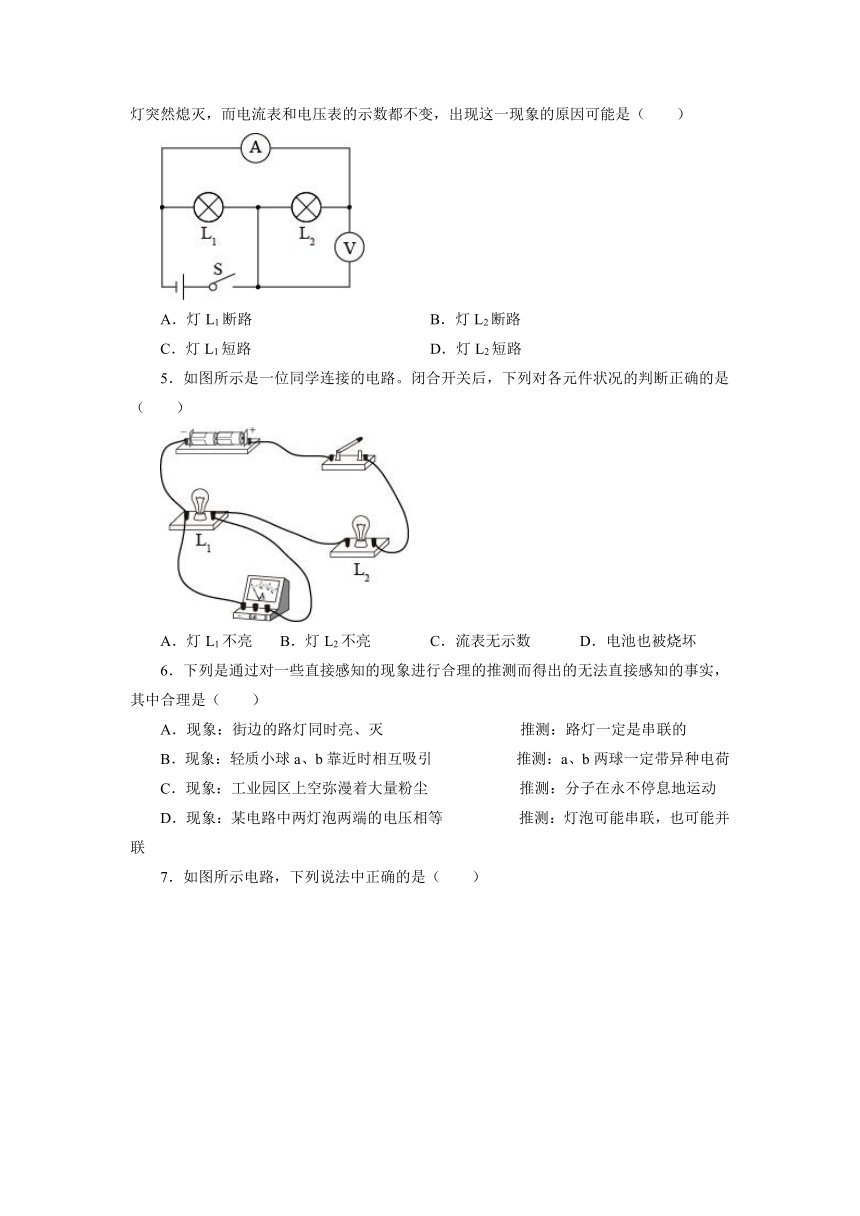

4．如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯L1断路
B．灯L2断路
C．灯L1短路
D．灯L2短路
5．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮
B．灯L2不亮
C．流表无示数
D．电池也被烧坏
6．下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理是（　　）
A．现象：街边的路灯同时亮、灭
推测：路灯一定是串联的
B．现象：轻质小球a、b靠近时相互吸引
推测：a、b两球一定带异种电荷
C．现象：工业园区上空弥漫着大量粉尘
推测：分子在永不停息地运动
D．现象：某电路中两灯泡两端的电压相等
推测：灯泡可能串联，也可能并联

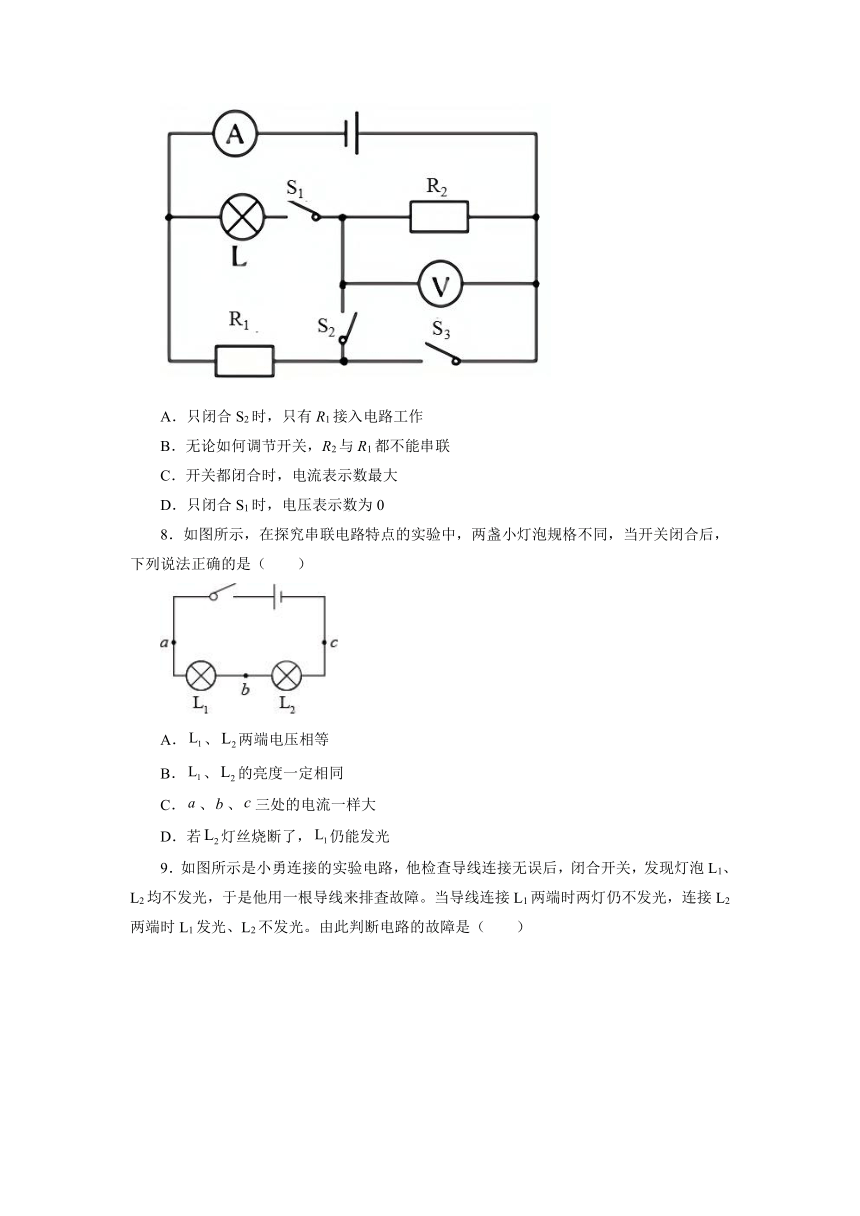

7．如图所示电路，下列说法中正确的是（　　）
A．只闭合S2时，只有R1接入电路工作
B．无论如何调节开关，R2与R1都不能串联
C．开关都闭合时，电流表示数最大
D．只闭合S1时，电压表示数为0
8．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等
B．、的亮度一定相同
C．、、三处的电流一样大
D．若灯丝烧断了，仍能发光

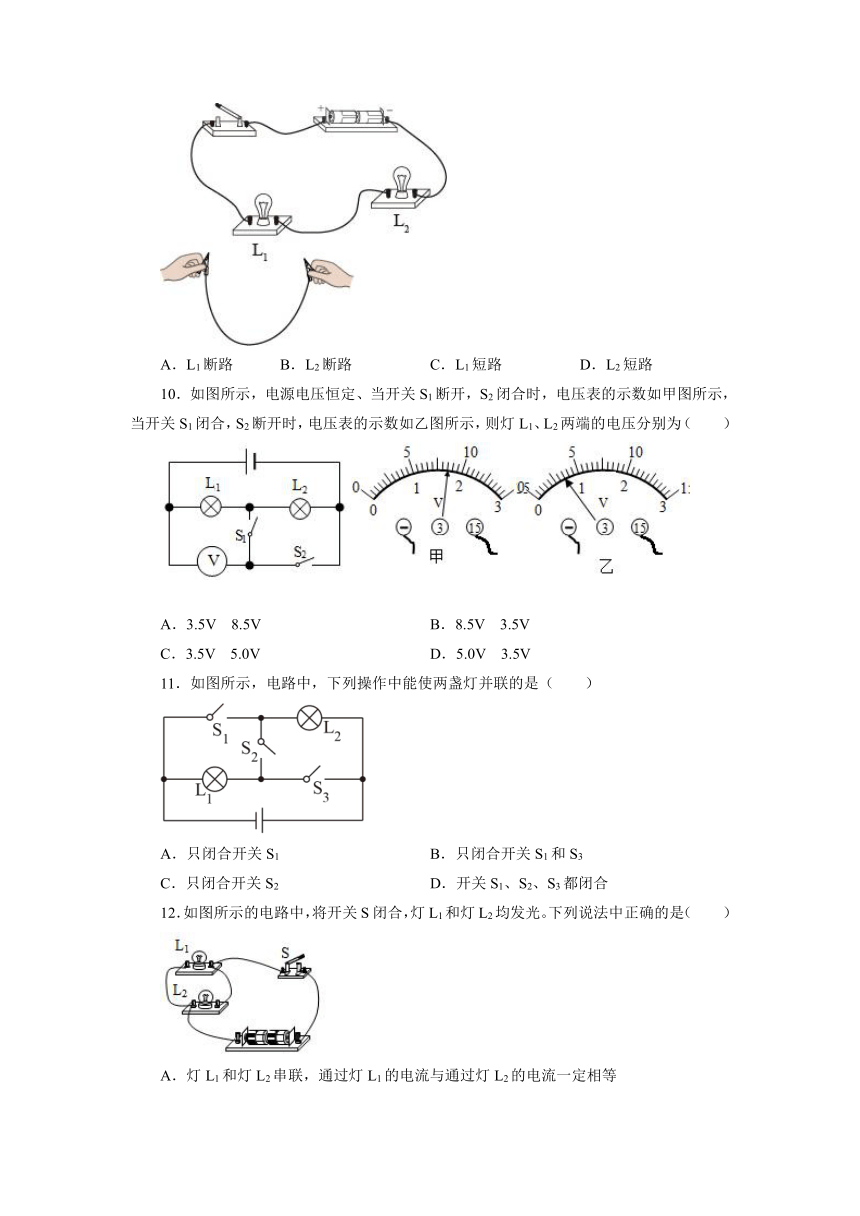

9．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排査故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路
B．L2断路
C．L1短路
D．L2短路
10．如图所示，电源电压恒定、当开关S1断开，S2闭合时，电压表的示数如甲图所示，当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（　　）
A．3.5V
8.5V
B．8.5V
3.5V
C．3.5V
5.0V
D．5.0V
3.5V
11．如图所示，电路中，下列操作中能使两盏灯并联的是（　　）
A．只闭合开关S1
B．只闭合开关S1和S3
C．只闭合开关S2
D．开关S1、S2、S3都闭合
12．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（　　）
A．灯L1和灯L2串联，通过灯L1的电流与通过灯L2的电流一定相等
B．灯L1和灯L2串联，灯L1两端的电压和灯L2两端的电压一定相等
C．灯L1和灯L2并联，通过灯L1的电流与通过灯L2的电流一定相等
D．灯L1和灯L2并联，灯L1两端的电压和灯L2两端的电压一定相等
二、填空题

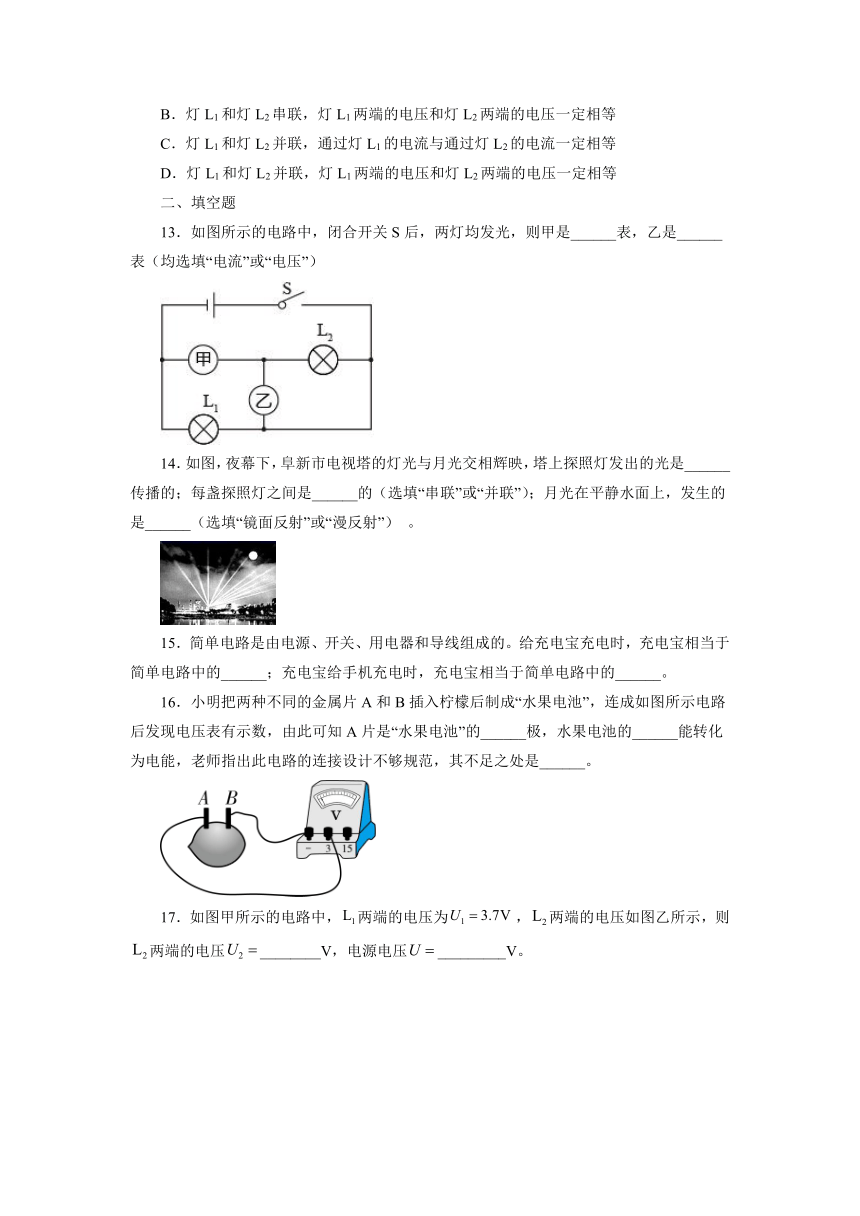

13．如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
14．如图，夜幕下，阜新市电视塔的灯光与月光交相辉映，塔上探照灯发出的光是______传播的；每盏探照灯之间是______的（选填“串联”或“并联”）；月光在平静水面上，发生的是______（选填“镜面反射”或“漫反射”）
。
15．简单电路是由电源、开关、用电器和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______；充电宝给手机充电时，充电宝相当于简单电路中的______。
16．小明把两种不同的金属片A和B插入柠檬后制成“水果电池”，连成如图所示电路后发现电压表有示数，由此可知A片是“水果电池”的______极，水果电池的______能转化为电能，老师指出此电路的连接设计不够规范，其不足之处是______。
17．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
18．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
19．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
20．如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“＝”）。
21．如图所示，电路元件及导线连接均完好，只闭合开关S1、S2，则______发光。只闭合开关S3、S2，则______发光。（填“L1”、“L2”、或者“L1”和“L2”）
22．如图甲所示，当闭合开关两灯正常工作时，属于____________联，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为_____________V，L2两端的电压为____________V。
23．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
三、作图题
24．按照如图所示的电路，用笔画线表示导线，将图乙所示的实物图补充完整。
25．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
26．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
四、实验题
27．在“探究串联电路的电压规律”实验中，小涵同学设计了如图甲所示的电路。
（1）在连接电路时，开关应该处于______状态。在所有器材完好的情况下，否则将出现的现象是______；
（2）根据电路图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是______（选填“L1开路”“L1短路”“L2开路”“L2短路”）；
（3）实验时，小涵保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。你认为她能否测出L2两端电压？______，理由是______；
（4）小涵排除故障后，正常进行实验，更换不同的灯泡完成了三次实验，并记录了数据。分析下表中的数据，可得出的结论
______
；
实验序号
L1两端电压/V
L2两端电压/V
串联的总电压/V
1
1.4
1.4
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
（5）为了进一步探究电压的分配规律，小明采用如图乙所示电路且换用如下表中不同阻值的定值电阻完成了三次实验，观察到每次实验电压表示数几乎不变。分析数据发现每次实验R1两端的电压和R2两的电压之比相等，于是得出“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？______（选填“可信”或“不可信”）
。你的理由是______。
试验次数
R1的阻值/Ω
R2的阻值/Ω
1
10
5
2
20
10
3
30
15
28．如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。
29．为了验证串并联电路电压的特点，小明设计了如图所示的电路。
（1）如图1测量串联电路电压规律，要测量L1两端的电压，电压表的正接线柱应该与___________点相连，电压表的负接线柱应该与___________点相连。
（2）闭合开关S，发现电压表的指针偏转如图2所示，这时他应该___________。
（3）串联电路中各灯泡两端的电压与电源电压的关系是（文字叙述）__________________。
（4）如图3探究并联电路的电压规律，若将电压表连接在E、F两点间，电压表测量的是___________的电压。
（5）并联电路中各灯泡两端的电压与电源电压的关系是（文字叙述）__________________________。
30．为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于___________状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：___________。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中(1)、(2)、(3)所示，可读出：I1=0.5A，I2=___________A，I=___________A。
（4）为了验证以上并联电路电流规律的普遍性，小薇可以采用的方法是：___________。
（5）小敏连接了如图的实物连接图，此时，电流表测的是___________（选填“L1”、“L2”或“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接___________。（在需改动的导线上打“×”，再画出重新连接后的导线）
五、计算题
31．如图甲所示的电路，闭合开关S后，电流表A1、A2的示数分别如图乙所示，电压表的示数为4.5V。求：
(1)通过灯L1、L2的电流；
(2)灯L1两端的电压。
32．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6
A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2
A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9
A，通过L1的电流为0.6
A，则通过L2的电流是多少？
六、综合题
33．阅读短文，回答问题
彩灯
节假日，五颜六色的小彩灯给广场增添了热闹的气氛。在很多的城市中，许多的大型商场超市等等都会有这些彩灯来进行装饰，这样看起来不仅让这些商城超市变得更加的高端大气，同时一个漂亮的装饰也能更加的吸引到顾客们的注意的。
新中国成立后，彩灯艺术得到了更大的发展，特别是随着我国科学技术的发展，彩灯艺术更是花样翻新，奇招频出，传统的制灯工艺和现代科学技术紧密结合，将电子、建筑、机械、遥控、声学、光导纤维等新技术、新工艺用于彩灯的设计制作，把形、色、光、声、动相结合，思想性、知识性、趣味性、艺术性相统一。
(1)一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了串小彩灯，按下列步骤进行实验探究：把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以_____方式连接的。当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为_____A。
(2)如图甲所示，一旦有一个彩灯灯丝熔断了，其他彩灯瞬间会熄灭后又重新亮起。每个彩灯的内部结构如图乙所示，灯丝引线上均绕有细金属丝R，R上有一层绝缘物质，当彩灯发光时，细金属丝R_____（通路/断路）；当灯丝断开后，电加在细金属丝R上使绝缘物质被击穿，形成_____（通路/断路），电流通过R，这样其余彩灯仍能发光。
(3)有的彩灯能闪烁是因为电路里串联了一只“跳泡”，它会使电路不断通断，引起电路一会灭一会亮。如图丙所示，“跳泡”内有一根双金属片，就是我们看见弯曲的那根，此时“跳泡”两个接线引脚无法通过双金属片导通。“跳泡”内充有氖气，虽然导电效果比双金属片差得多，但接电后能发光发热，引起“跳泡”内的双金属片受热形变，从而接通两个接线引脚。由于双金属片接通后氖泡中的氖气不再导电发光发热，温度迅速下降，双金属片恢复原状，如此循环工作。分析图丁所示的四个图，表示“跳泡”通电工作情况选项的是_____。
A．①②③正确
B．①②④正确
C．②③④正确
D．②③正确
(4)双金属片也称热双金属片，由于组合的两片金属受热时膨胀程度不同，当温度变化时，两片金属因形变程度不同造成双金属片的弯曲。已知铜的热膨胀程度大于铁的热膨胀程度，平直的铜铁双金属片遇冷后将向_____（铜/铁）片方向弯曲。小杜想设计如图戊所示的双金属片自动温度报警电路，当室温过高时红灯亮，室温过低时绿灯亮，请你帮小杜连接电路。（______）
试卷第14页，总14页
参考答案
1．C
2．D
3．C
4．A
5．A
6．D
7．C
8．C
9．B
10．C
11．B
12．D
13．电流
电压
14．沿直线
并联
镜面反射
15．用电器
电源
16．正
化学
无开关
17．2.3
6.0
18．正负接线柱反接
改接小量程
19．等于
串联电路中，电流处处相等
20．短路
=
>
21．L1、L2
L1
22．串
8
2
23．
1.2
24．
25．
26．
27．断开
电路连接完成，小灯泡发光。
L2开路
不能
电压表正负接线柱反接
串联电路总电压等于各用电器两端的电压之和
不可信
见解析
28．0.2
一
断开
错误
电压
29．a
b
断开开关，更换0~15V的量程
串联电路中电源电压等于各用电器两端电压之和
电源
并联电路中电源电压与各支路用电器两端的电压相等
30．断开
L1或电流表断路
0.52
1
换用不同规格的灯泡进行多次实验
干路
31．(1)0.24A；0.96A；(2)4.5V
32．(1)0.6A，0；(2)0.2A，0.2A；(3)0.3A
33．串联
0.22
断路
通路
B
铜
答案第2页，总2页
