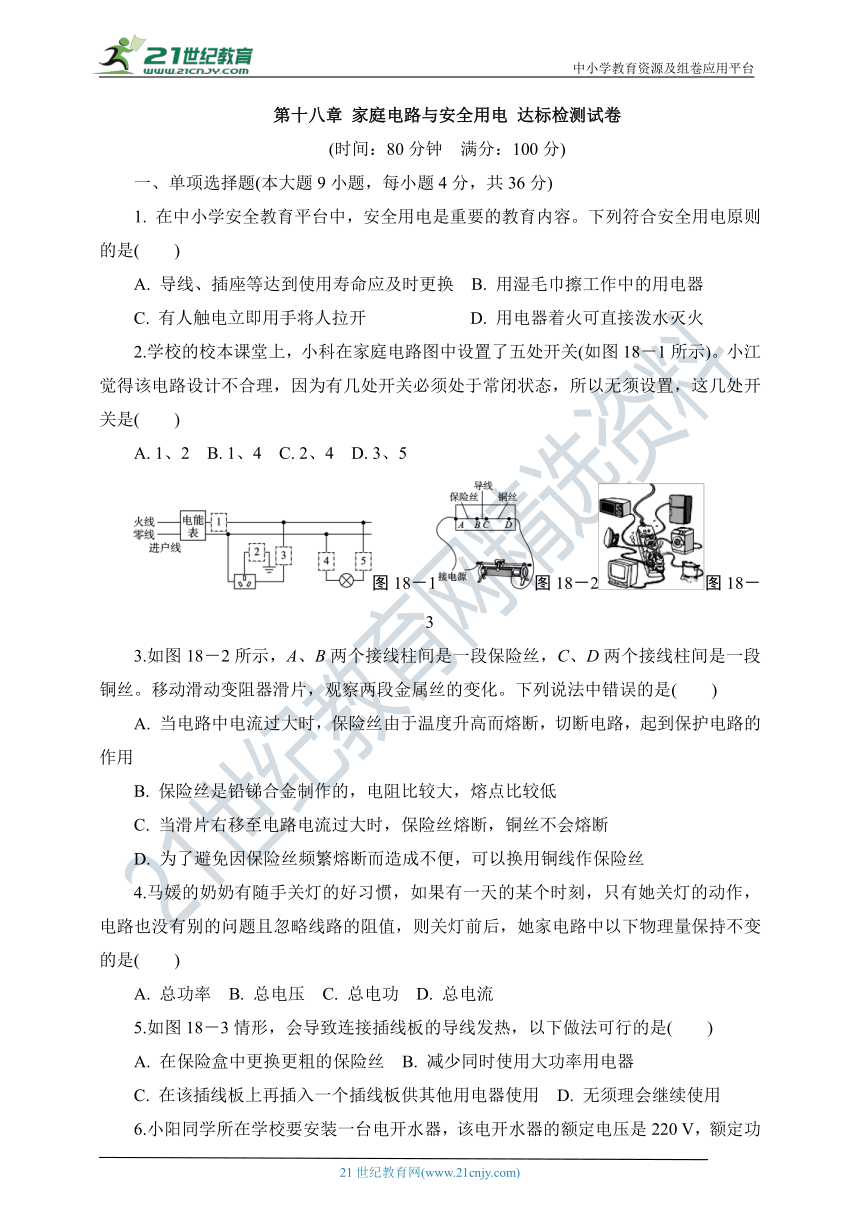

第十八章 家庭电路与安全用电 达标检测试卷
(时间：80分钟 满分：100分)
一、单项选择题(本大题9小题，每小题4分，共36分)
1. 在中小学安全教育平台中，安全用电是重要的教育内容。下列符合安全用电原则的是( )
A. 导线、插座等达到使用寿命应及时更换 B. 用湿毛巾擦工作中的用电器
C. 有人触电立即用手将人拉开 D. 用电器着火可直接泼水灭火
2.学校的校本课堂上，小科在家庭电路图中设置了五处开关(如图18－1所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无须设置，这几处开关是( )
A. 1、2 B. 1、4 C. 2、4 D. 3、5
图18－1图18－2图18－3
3.如图18－2所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器滑片，观察两段金属丝的变化。下列说法中错误的是( )
A. 当电路中电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护电路的作用
B. 保险丝是铅锑合金制作的，电阻比较大，熔点比较低
C. 当滑片右移至电路电流过大时，保险丝熔断，铜丝不会熔断
D. 为了避免因保险丝频繁熔断而造成不便，可以换用铜线作保险丝
4.马媛的奶奶有随手关灯的好习惯，如果有一天的某个时刻，只有她关灯的动作，电路也没有别的问题且忽略线路的阻值，则关灯前后，她家电路中以下物理量保持不变的是( )
A. 总功率 B. 总电压 C. 总电功 D. 总电流
5.如图18－3情形，会导致连接插线板的导线发热，以下做法可行的是( )
A. 在保险盒中更换更粗的保险丝 B. 减少同时使用大功率用电器
C. 在该插线板上再插入一个插线板供其他用电器使用 D. 无须理会继续使用

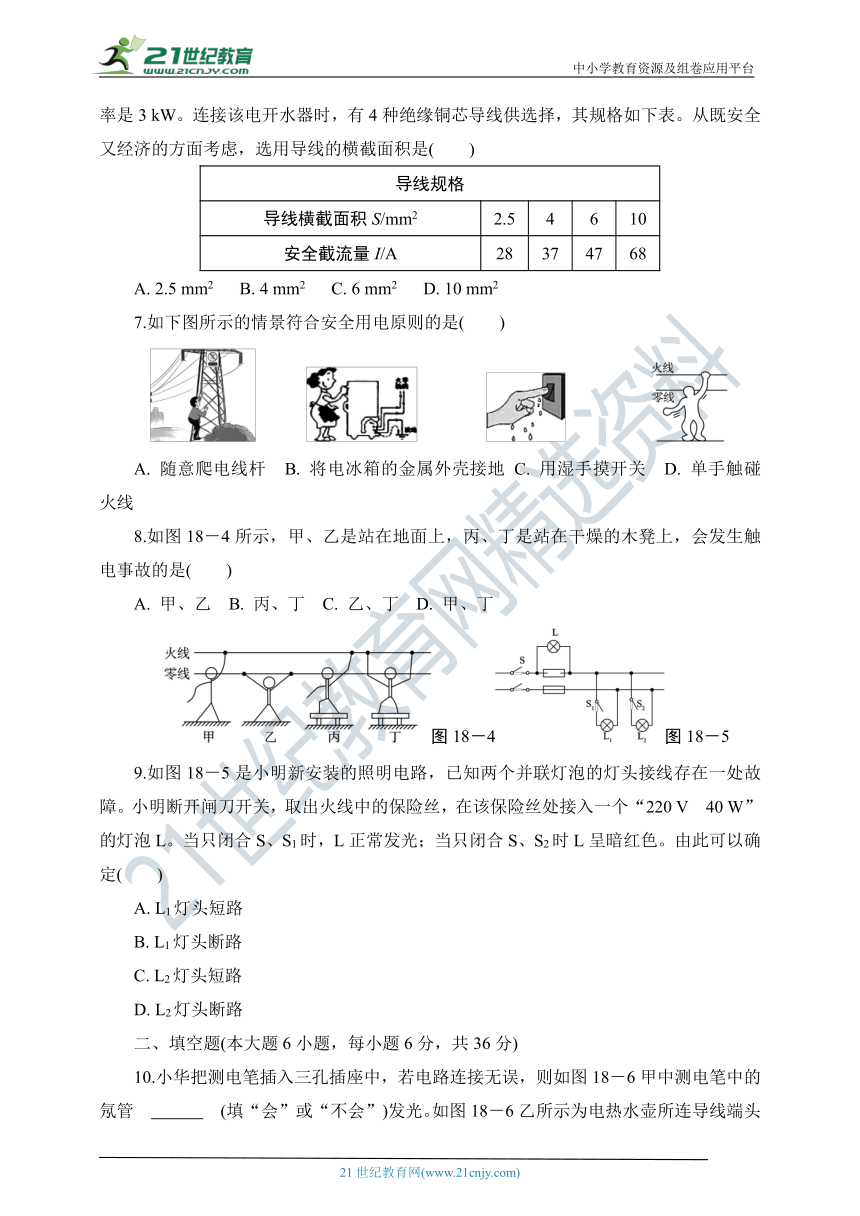

6.小阳同学所在学校要安装一台电开水器，该电开水器的额定电压是220 V，额定功率是3 kW。连接该电开水器时，有4种绝缘铜芯导线供选择，其规格如下表。从既安全又经济的方面考虑，选用导线的横截面积是( )
导线规格
导线横截面积S/mm2 2.5 4 6 10
安全截流量I/A 28 37 47 68
A. 2.5 mm2 B. 4 mm2 C. 6 mm2 D. 10 mm2
7.如下图所示的情景符合安全用电原则的是( )
A. 随意爬电线杆 B. 将电冰箱的金属外壳接地 C. 用湿手摸开关 D. 单手触碰火线
8.如图18－4所示，甲、乙是站在地面上，丙、丁是站在干燥的木凳上，会发生触电事故的是( )
A. 甲、乙 B. 丙、丁 C. 乙、丁 D. 甲、丁
图18－4图18－5
9.如图18－5是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明断开闸刀开关，取出火线中的保险丝，在该保险丝处接入一个“220 V 40 W”的灯泡L。当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。由此可以确定( )
A. L1灯头短路
B. L1灯头断路
C. L2灯头短路
D. L2灯头断路
二、填空题(本大题6小题，每小题6分，共36分)
10.小华把测电笔插入三孔插座中，若电路连接无误，则如图18－6甲中测电笔中的氖管 (填“会”或“不会”)发光。如图18－6乙所示为电热水壶所连导线端头的三脚插头，其中脚 (填“A”“B”或“C”)与电热水壶的金属外壳相连，其目的是 。
图18－6
11.测电笔是日常生活中用来辨别火线零线的工具。如图18－7甲所示，其金属体笔尖和金属体笔尾间 联一个高阻值的电阻。若测电笔内的电阻为1 MΩ，小明正用测电笔接触家庭电路中的火线，这时火线、测电笔、人体和大地形成通路，不计人体和其他部位的电阻值，通过小明身体的电流为
A。若图18－7乙中小明的双脚站在干燥的木凳上，只用测电笔接触火线，则测电笔氖管 (填“会”或“不会”)发光。
图18－7
图18－8
12.如图18－8所示，电热水壶应使用三脚插头，插头上标有E的导线应该与电热水壶的 相连，若该电热水壶正常工作时电流为5 A，则电热水壶的电阻为 Ω。用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路 ，使空气开关跳闸。
13.因为不安全用电引起的火灾事故时有发生。家庭电路中，除了用电器总功率 或电路中发生 时会引发安全事故外，线路连接处因为接触不良，也容易造成该处的电阻 ，局部过热从而引发火灾。

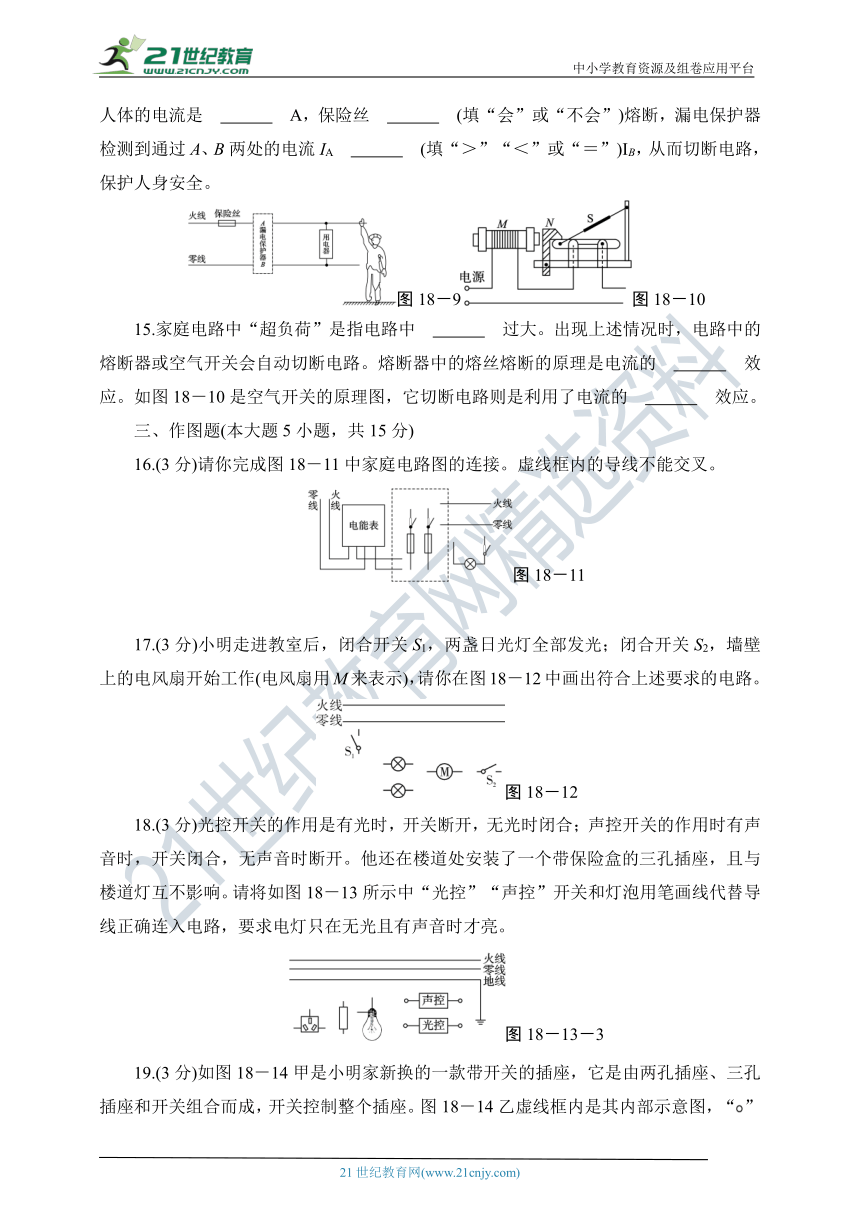

14.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如图18－9所示，用电器接在电压为220 V的电源上，消耗电功率是1 100 W，电路中还有额定电流为10 A的保险丝及漏电保护器。(在图中虚线框内，未画出)则：
(1)只有该用电器接入电路中，通过保险丝的电流为 A。
(2)一个潮湿的人(电阻为8.8 kΩ)，赤脚站在地上，不小心手接触了火线，此时通过人体的电流是 A，保险丝 (填“会”或“不会”)熔断，漏电保护器检测到通过A、B两处的电流IA (填“＞”“＜”或“＝”)IB，从而切断电路，保护人身安全。
图18－9图18－10
15.家庭电路中“超负荷”是指电路中 过大。出现上述情况时，电路中的熔断器或空气开关会自动切断电路。熔断器中的熔丝熔断的原理是电流的 效应。如图18－10是空气开关的原理图，它切断电路则是利用了电流的 效应。
三、作图题(本大题5小题，共15分)
16.(3分)请你完成图18－11中家庭电路图的连接。虚线框内的导线不能交叉。
图18－11
17.(3分)小明走进教室后，闭合开关S1，两盏日光灯全部发光；闭合开关S2，墙壁上的电风扇开始工作(电风扇用M来表示)，请你在图18－12中画出符合上述要求的电路。
图18－12
18.(3分)光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用时有声音时，开关闭合，无声音时断开。他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响。请将如图18－13所示中“光控”“声控”开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
图18－13－3

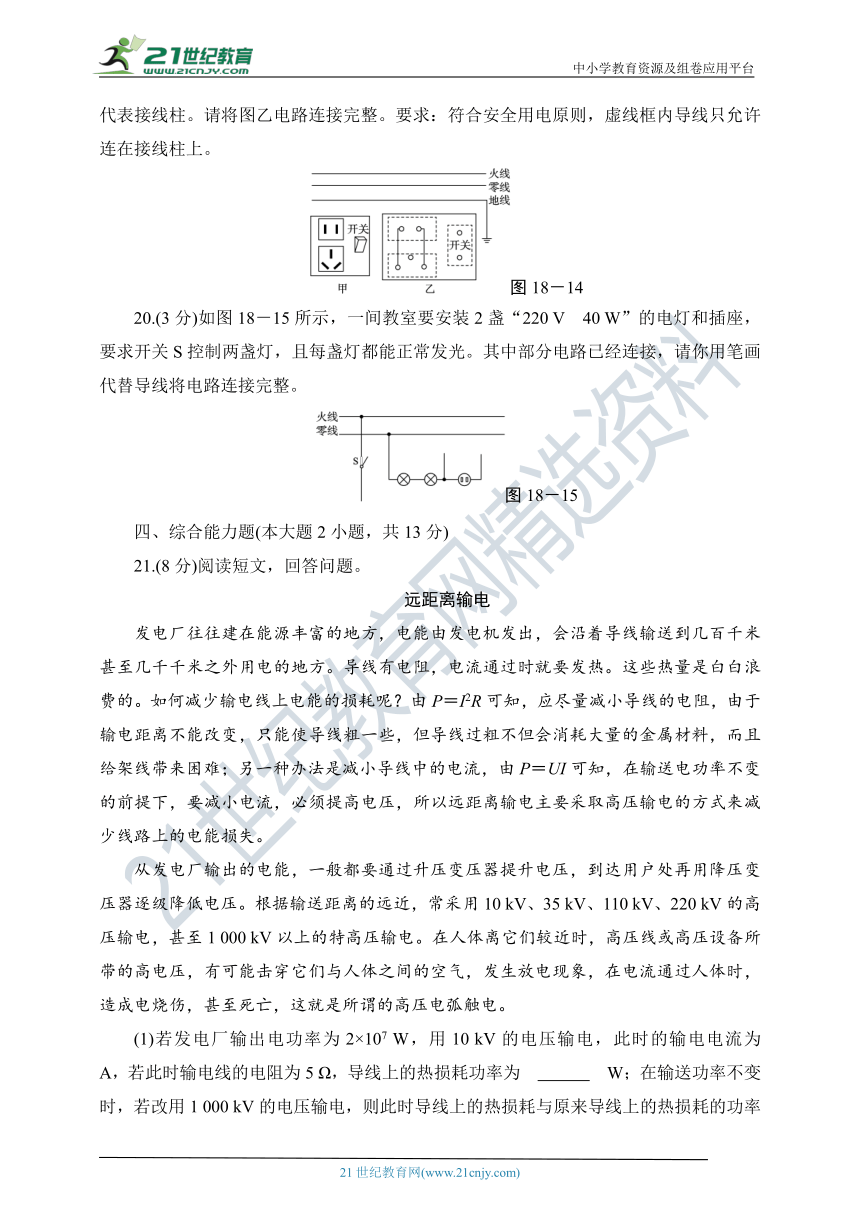

19.(3分)如图18－14甲是小明家新换的一款带开关的插座，它是由两孔插座、三孔插座和开关组合而成，开关控制整个插座。图18－14乙虚线框内是其内部示意图，“”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，虚线框内导线只允许连在接线柱上。
图18－14
20.(3分)如图18－15所示，一间教室要安装2盏“220 V 40 W”的电灯和插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画代替导线将电路连接完整。
图18－15
四、综合能力题(本大题2小题，共13分)
21.(8分)阅读短文，回答问题。
远距离输电
发电厂往往建在能源丰富的地方，电能由发电机发出，会沿着导线输送到几百千米甚至几千千米之外用电的地方。导线有电阻，电流通过时就要发热。这些热量是白白浪费的。如何减少输电线上电能的损耗呢？由P＝I2R可知，应尽量减小导线的电阻，由于输电距离不能改变，只能使导线粗一些，但导线过粗不但会消耗大量的金属材料，而且给架线带来困难；另一种办法是减小导线中的电流，由P＝UI可知，在输送电功率不变的前提下，要减小电流，必须提高电压，所以远距离输电主要采取高压输电的方式来减少线路上的电能损失。
从发电厂输出的电能，一般都要通过升压变压器提升电压，到达用户处再用降压变压器逐级降低电压。根据输送距离的远近，常采用10 kV、35 kV、110 kV、220 kV的高压输电，甚至1 000 kV以上的特高压输电。在人体离它们较近时，高压线或高压设备所带的高电压，有可能击穿它们与人体之间的空气，发生放电现象，在电流通过人体时，造成电烧伤，甚至死亡，这就是所谓的高压电弧触电。
(1)若发电厂输出电功率为2×107 W，用10 kV的电压输电，此时的输电电流为 A，若此时输电线的电阻为5 Ω，导线上的热损耗功率为 W；在输送功率不变时，若改用1 000 kV的电压输电，则此时导线上的热损耗与原来导线上的热损耗的功率之比为 。
图18－16
(2)远距离输电时有时难免出现短路故障，若某处发生了短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图18－16所示电路进行测量，假设甲、乙两地相距L千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为R，现输电线电压表的示数为U、电流表示数为I，求短路位置到甲地的距离 km。(用已知的物理量符号表示)
22.(5分)阅读短文，回答问题。
热动式断路器
当电路发生短路或过载时，电路中的电流就会超过额定电流，可能导致电路损坏，甚至引发火灾。触电时，几毫安的电流通过人体，就会对人体造成严重伤害。为了防止事故的发生，电路中通常要安装各种保护装置，如熔断器、空气开关、漏电保护器等。当发生短路、过载或人体触电时，电路中的保护装置会自动切断电路。
在各种类型的电路保护装置中，热动式断路器是最简单的一种，其结构如图18－17所示。推动复位手柄，脱扣器将手柄锁定在合闸位置。若电路中的电流小于或等于额定电流，则断路器不会动作。当电路过载时，通过断路器的电流就会超过额定电流。此时双金属片发热并向右弯曲(如图中虚线所示)，带动脱扣器动作，于是复位手柄在弹簧拉力作用下跳向断开位置，触点分开，从而切断电源。为了防止开关触点频繁通断而烧坏，一般用银做开关的触点。热动式断路器只适用于过载保护，对于需要瞬间断电的短路情况，必须采用电磁式断路器。
图18－17
(1)热动式断路器的原理是利用了电流的 (填“热”或“磁”)效应。
(2)下列说法正确的是 (填字母)。
A. 热动式断路器在家庭电路中的作用是防止触电 B. 脱扣器将手柄锁定在合闸位置时弹簧没有弹性势能
C. 复位手柄必须由绝缘体制作 D. 推动复位手柄合闸时，手柄是一个费力杠杆
(3)1个标准大气压下银的熔点是962 ℃，铜的熔点是1 083 ℃，断路器的开关触点用银而不用铜做主要是因为银 (填一条即可)。
(4)双金属片是由长和宽相同的铜合金片和铁合金片组成，且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，则符合文中安装要求的双金属片是
(填字母)。
(5)在电路发生短路时，热动式断路器不能瞬时断电的因
。
第十八章达标检测试卷答案
1. A 2. C 3. D 4. B 5. B 6. A 7. B 8. D 9. A
10. 不会 A 使电热水壶外壳直接与大地相连，当电热水壶漏电时，电流会通过地线导入大地，防止造成触电事故的发生
11. 串 2.2×10－4 会 12. 外壳 44 短路
13. 过大 短路 变大
14. (1)5 (2)0.025 不会 ＞
15. 电流 热 磁
16. 如答图18－1所示。答图18－1
17. 如答图18－2所示。答图18－2
18. 如答图18－3所示。
答图18－3
19. 如答图18－4所示。答图18－4
20. 如答图18－5所示。
答图18－5
21. (1)2 000 2×107 1∶10 000 (2)
22. (1)热 (2)C (3)导电性好 (4)A
(5)金属片受热膨胀弯曲需要一个过程
?
