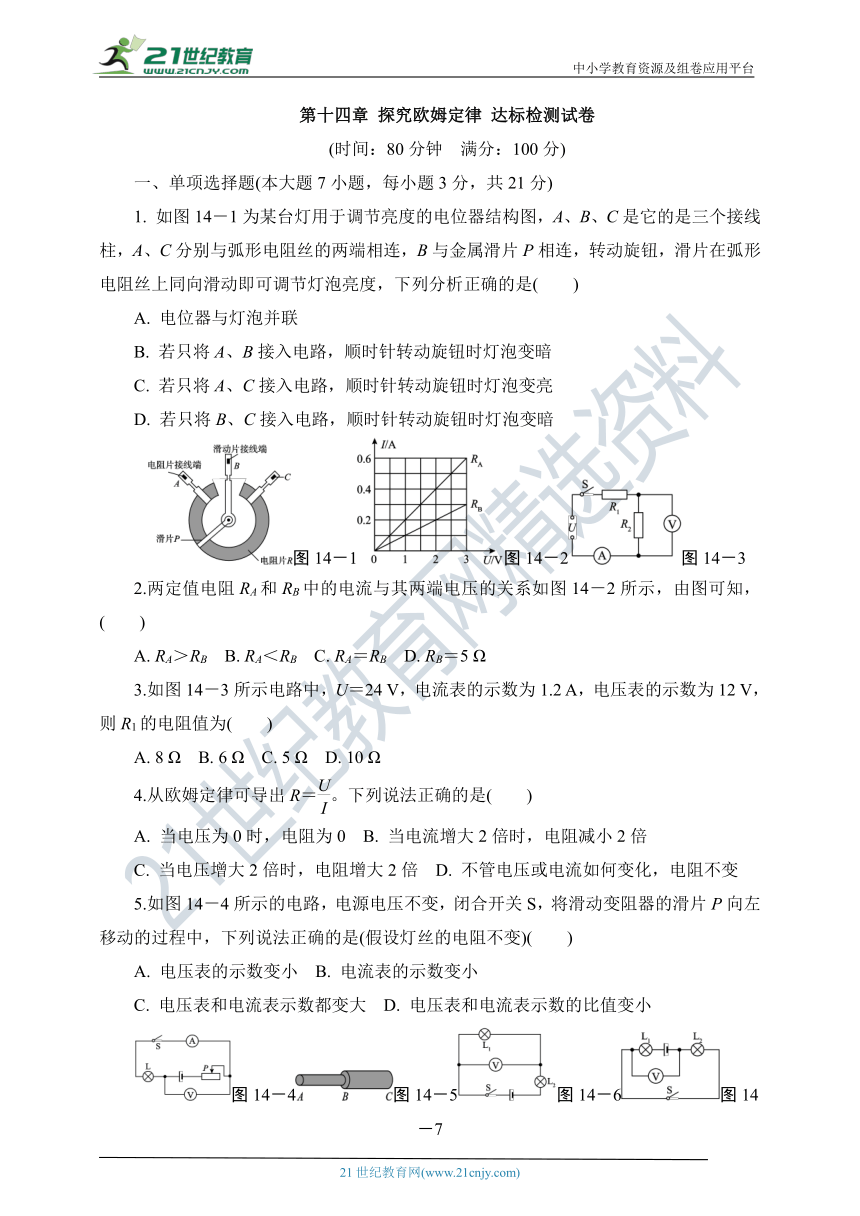

第十四章 探究欧姆定律 达标检测试卷
(时间：80分钟　满分：100分)
一、单项选择题(本大题7小题，每小题3分，共21分)
1. 如图14－1为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )
A. 电位器与灯泡并联
B. 若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C. 若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D. 若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
图14－1图14－2图14－3
2.两定值电阻RA和RB中的电流与其两端电压的关系如图14－2所示，由图可知，( )
A. RA＞RB B. RA＜RB C. RA＝RB D. RB＝5 Ω
3.如图14－3所示电路中，U＝24 V，电流表的示数为1.2 A，电压表的示数为12 V，则R1的电阻值为( )
A. 8 Ω B. 6 Ω C. 5 Ω D. 10 Ω
4.从欧姆定律可导出R＝。下列说法正确的是( )
A. 当电压为0时，电阻为0 B. 当电流增大2倍时，电阻减小2倍
C. 当电压增大2倍时，电阻增大2倍 D. 不管电压或电流如何变化，电阻不变
5.如图14－4所示的电路，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是(假设灯丝的电阻不变)( )
A. 电压表的示数变小 B. 电流表的示数变小
C. 电压表和电流表示数都变大 D. 电压表和电流表示数的比值变小
图14－4图14－5图14－6图14－7

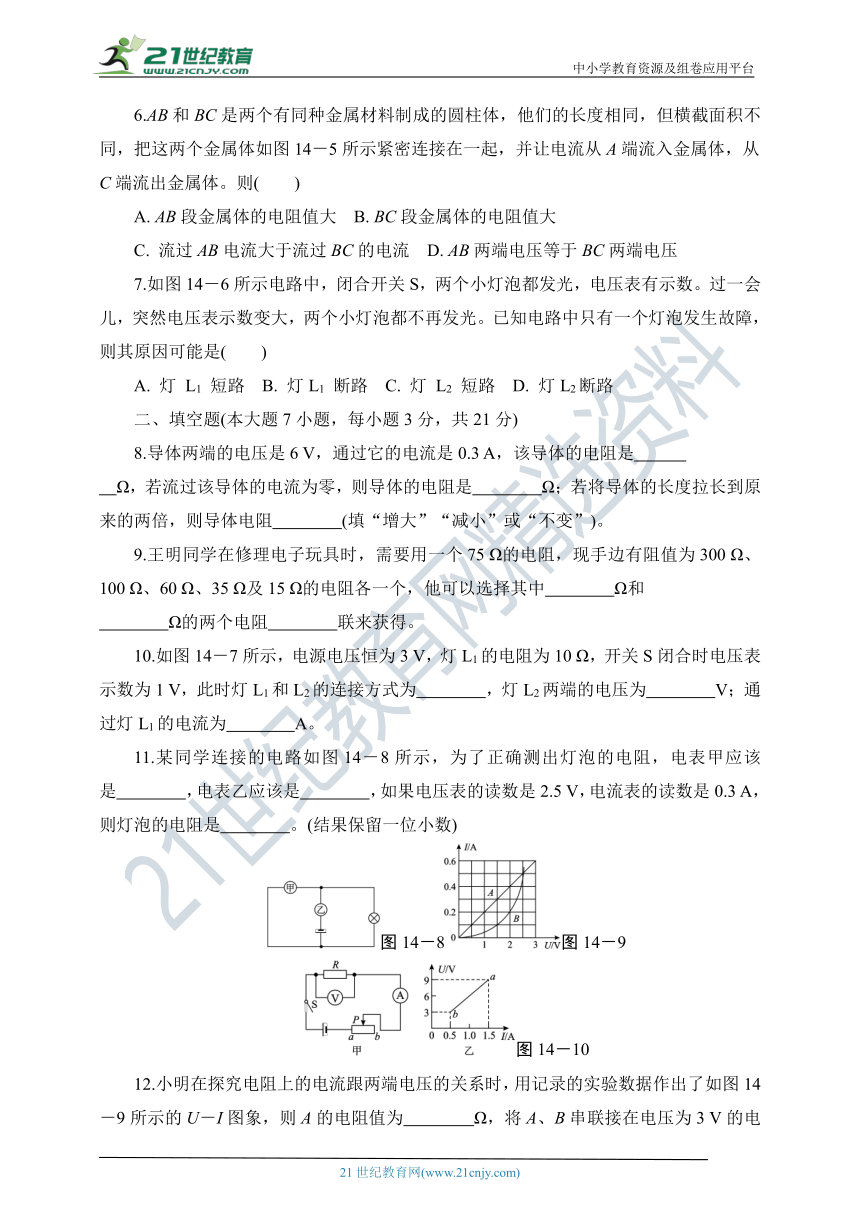

6.AB和BC是两个有同种金属材料制成的圆柱体，他们的长度相同，但横截面积不同，把这两个金属体如图14－5所示紧密连接在一起，并让电流从A端流入金属体，从C端流出金属体。则( )
A. AB段金属体的电阻值大 B. BC段金属体的电阻值大
C. 流过AB电流大于流过BC的电流 D. AB两端电压等于BC两端电压
7.如图14－6所示电路中，闭合开关S，两个小灯泡都发光，电压表有示数。过一会儿，突然电压表示数变大，两个小灯泡都不再发光。已知电路中只有一个灯泡发生故障，则其原因可能是( )
A. 灯 L1 短路 B. 灯L1 断路 C. 灯 L2 短路 D. 灯L2断路
二、填空题(本大题7小题，每小题3分，共21分)
8.导体两端的电压是6 V，通过它的电流是0.3 A，该导体的电阻是
Ω，若流过该导体的电流为零，则导体的电阻是 Ω；若将导体的长度拉长到原来的两倍，则导体电阻 (填“增大”“减小”或“不变”)。
9.王明同学在修理电子玩具时，需要用一个75 Ω的电阻，现手边有阻值为300 Ω、100 Ω、60 Ω、35 Ω及15 Ω的电阻各一个，他可以选择其中 Ω和　
Ω的两个电阻 联来获得。
10.如图14－7所示，电源电压恒为3 V，灯L1的电阻为10 Ω，开关S闭合时电压表示数为1 V，此时灯L1和L2的连接方式为 ，灯L2两端的电压为 V；通过灯L1的电流为 A。
11.某同学连接的电路如图14－8所示，为了正确测出灯泡的电阻，电表甲应该是 ，电表乙应该是 ，如果电压表的读数是2.5 V，电流表的读数是0.3 A，则灯泡的电阻是 。(结果保留一位小数)
图14－8图14－9
图14－10
12.小明在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图14－9所示的U－I图象，则A的电阻值为 Ω，将A、B串联接在电压为3 V的电源上，电路中的电流为 A，若将A、B并联后接在电压为2 V的电源两端，干路中的电流是 A。

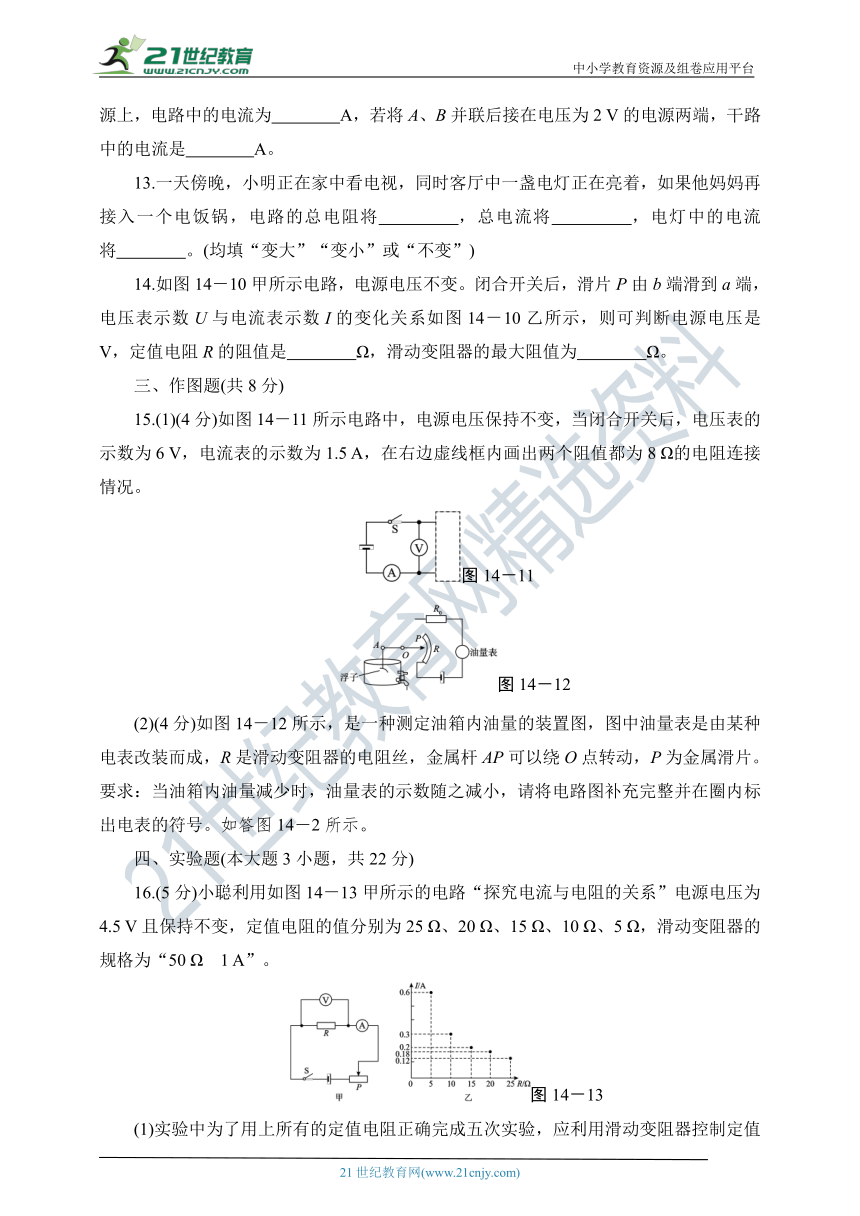

13.一天傍晚，小明正在家中看电视，同时客厅中一盏电灯正在亮着，如果他妈妈再接入一个电饭锅，电路的总电阻将 ，总电流将 ，电灯中的电流将 。(均填“变大”“变小”或“不变”)
14.如图14－10甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图14－10乙所示，则可判断电源电压是 V，定值电阻R的阻值是 Ω，滑动变阻器的最大阻值为 Ω。
三、作图题(共8分)
15.(1)(4分)如图14－11所示电路中，电源电压保持不变，当闭合开关后，电压表的示数为6 V，电流表的示数为1.5 A，在右边虚线框内画出两个阻值都为8 Ω的电阻连接情况。
图14－11
　图14－12　
(2)(4分)如图14－12所示，是一种测定油箱内油量的装置图，图中油量表是由某种电表改装而成，R是滑动变阻器的电阻丝，金属杆AP可以绕O点转动，P为金属滑片。要求：当油箱内油量减少时，油量表的示数随之减小，请将电路图补充完整并在圈内标出电表的符号。如答图14－2所示。
四、实验题(本大题3小题，共22分)
16.(5分)小聪利用如图14－13甲所示的电路“探究电流与电阻的关系”电源电压为4.5 V且保持不变，定值电阻的值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω，滑动变阻器的规格为“50 Ω　1 A”。
图14－13
(1)实验中为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持 V不变。
(2)实验中断开开关将5 Ω定值电阻更换为10 Ω定值电阻后直接闭合开关，为使电压表示数恢复到原来的值，应将滑动变阻器滑片向 (填“左”或“右”)适当滑动。
(3)小聪进行了5次实验。根据实验数据画出了电流与电阻关系的图象如图14－13乙所示，分析图象可知，在进行阻值为 Ω的定值电阻连入电路时的实验数据是错误的。正确纠正错误实验后根据图象可得出结论： 。

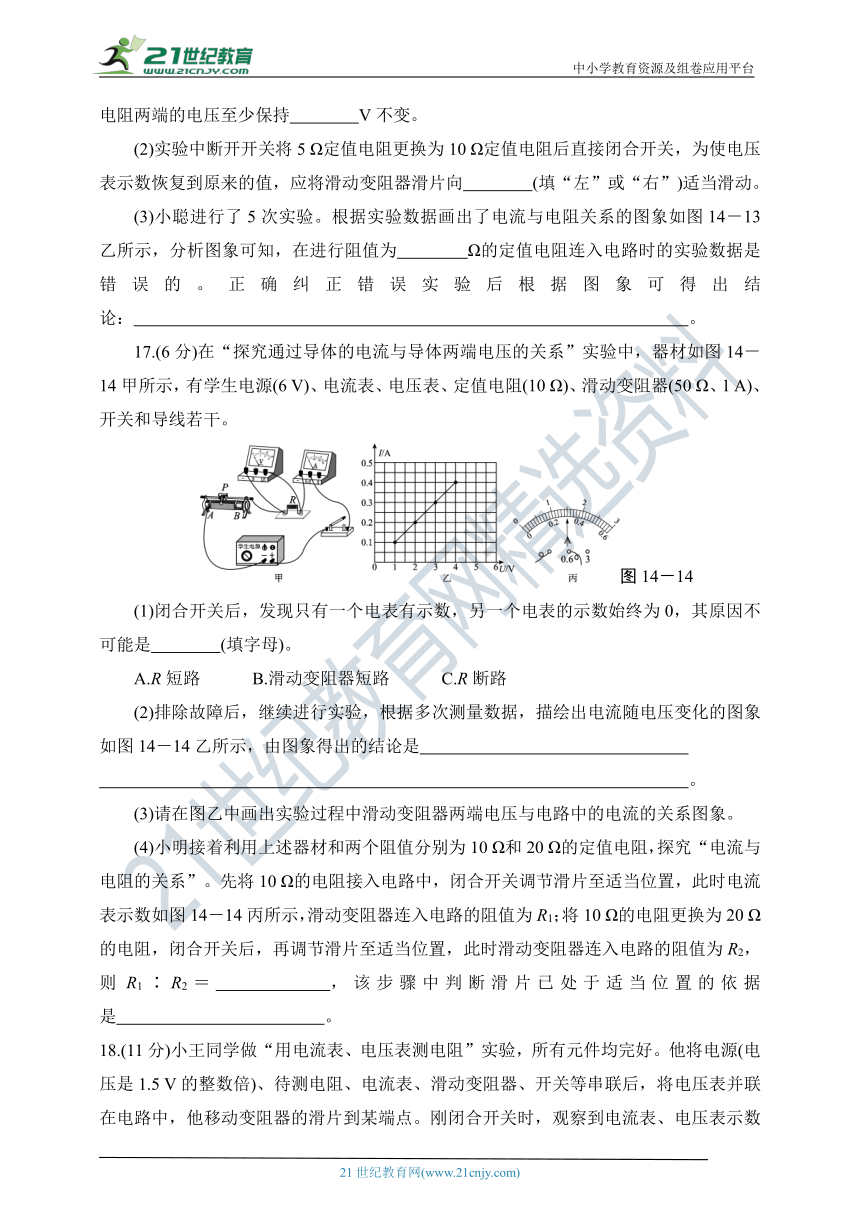

17.(6分)在“探究通过导体的电流与导体两端电压的关系”实验中，器材如图14－14甲所示，有学生电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(50 Ω、1 A)、开关和导线若干。
图14－14
(1)闭合开关后，发现只有一个电表有示数，另一个电表的示数始终为0，其原因不可能是 (填字母)。
A.R短路 　　B.滑动变阻器短路 　　C.R断路
(2)排除故障后，继续进行实验，根据多次测量数据，描绘出电流随电压变化的图象如图14－14乙所示，由图象得出的结论是
。
(3)请在图乙中画出实验过程中滑动变阻器两端电压与电路中的电流的关系图象。
(4)小明接着利用上述器材和两个阻值分别为10 Ω和20 Ω的定值电阻，探究“电流与电阻的关系”。先将10 Ω的电阻接入电路中，闭合开关调节滑片至适当位置，此时电流表示数如图14－14丙所示，滑动变阻器连入电路的阻值为R1；将10 Ω的电阻更换为20 Ω的电阻，闭合开关后，再调节滑片至适当位置，此时滑动变阻器连入电路的阻值为R2，则R1∶R2＝ ，该步骤中判断滑片已处于适当位置的依据是 。

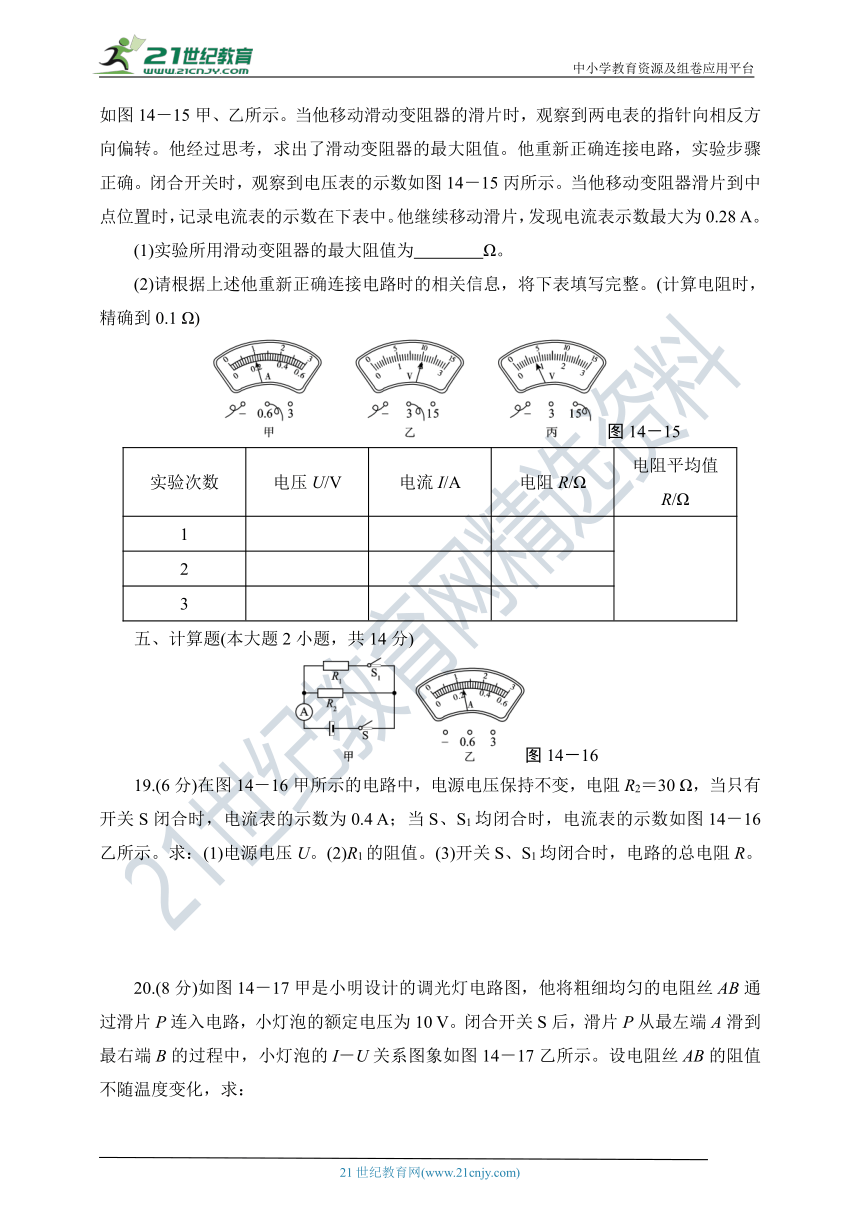

18.(11分)小王同学做“用电流表、电压表测电阻”实验，所有元件均完好。他将电源(电压是1.5 V的整数倍)、待测电阻、电流表、滑动变阻器、开关等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点。刚闭合开关时，观察到电流表、电压表示数如图14－15甲、乙所示。当他移动滑动变阻器的滑片时，观察到两电表的指针向相反方向偏转。他经过思考，求出了滑动变阻器的最大阻值。他重新正确连接电路，实验步骤正确。闭合开关时，观察到电压表的示数如图14－15丙所示。当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中。他继续移动滑片，发现电流表示数最大为0.28 A。
(1)实验所用滑动变阻器的最大阻值为 Ω。
(2)请根据上述他重新正确连接电路时的相关信息，将下表填写完整。(计算电阻时，精确到0.1 Ω)
图14－15
实验次数 电压U/V 电流I/A 电阻R/Ω 电阻平均值R/Ω
1



2



3



五、计算题(本大题2小题，共14分)
图14－16
19.(6分)在图14－16甲所示的电路中，电源电压保持不变，电阻R2＝30 Ω，当只有开关S闭合时，电流表的示数为0.4 A；当S、S1均闭合时，电流表的示数如图14－16乙所示。求：(1)电源电压U。(2)R1的阻值。(3)开关S、S1均闭合时，电路的总电阻R。
20.(8分)如图14－17甲是小明设计的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为10 V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I－U关系图象如图14－17乙所示。设电阻丝AB的阻值不随温度变化，求：
图14－17
(1)电源的电压。
(2)当滑片P在A端时小灯泡的电阻和电阻丝AB的阻值。
六、综合能力题(本大题2小题，共14分)
21.(8分)某兴趣小组的同学在用“伏安法”测量电阻时分别按照图14－18甲、乙所示电路连接器材(电源电压恒定)，发现两次实验中电流表示数几乎不变，电压表示数有明显变化。同学们请教老师后得知，这是因为实际使用的电流表并非等同于短路，也存在一定大小的电阻，电流表相当于一个可以读出通过自身电流大小的“聪明电阻”。
图14－18
(1)同学们把图中的电阻R换成电阻箱，按照图甲和图乙所示电路读出电压表示数分别为3 V和4 V，电阻箱面板如图14－18丙所示，则此电阻箱连入电路阻值为 Ω。
(2)同学们根据串联电路特点通过计算得出电流表的电阻大小为 Ω。
(3)关于上述物理现象，请你通过所学物理知识判断下列说法正确的是
　(填字母)。
A.电压表示数有明显变化是因为电压表也有电流通过，在电路中有分流作用
B.电压表示数有明显变化是因为电流表也有电阻，在电路中具有分压作用
C.电流表示数几乎不变是因为电压表等同于开路，没有电流通过
(4)通过观察，同学们发现该电流表量程为100 mA，张三同学利用题中的电流表A设计了如图14－18丁所示电路(部分)来测量电阻Rx的阻值。电流表A1和电流表A的示数分别为100 mA和50 mA，电阻箱示数为10 Ω，通过计算得待测电阻Rx电阻为 Ω。
22.(6分)如图14－19甲所示是测量定值电阻Rx阻值的实验电路，器材可以满足实验要求。
图14－19
(1)连接电路，开关S应处于 状态。闭合开关S前，滑片P应置于　
(填“左”或“右”)端。这个实验中，滑动变阻器的最主要作用是 。
(2)同学们又设计了两种测量方案，方案中定值电阻的阻值为R0。
①方案一：闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝ ；
②方案二：电路中滑动变阻器接入电路的电阻不为零，Rx≠R0，将S接到a，读出电流表的示数I1，再将S接到b，读出电流表的示数I2，由I1R0＝I2Rx可得Rx＝，你认为正确吗？答： (填“正确”或“错误”)，请简要说明理由： 。
第十四章达标检测试卷答案
1. D　2. B　3. D　4. D　5. C　6. A　7. B
8. 20　20　增大　9. 15　60　串　10. 串联　1　0.2
11. 电压表　电流表　8.3 Ω　12. 5　0.2　0.6
13. 变小　变大　不变　14. 9　6　12
15. (1)如答图14－1所示。答图14－1
(2)如答图14－2所示。答图14－2
16. (1) 1.5　(2) 右
(3) 20　在导体两端电压一定时，通过导体的电流与导体的电阻成反比
17. (1)B
(2) 电阻一定时，通过导体的电流与导体的电压成正比
(3)如答图14－3所示。
答图14－3
(4)1∶2　电压表示数为3 V
18. (1)10

实验 序号 电压/V 电流/A 电阻/Ω 电阻的平
均值/Ω
1 4 0.2 20 20.5
2 4.8 0.24 20
3 6 0.28 21.4
19. (1)12 V　(2)15 Ω　(3)10 Ω
20. (1)10 V　(2)10 Ω　40 Ω
21. (1)30　(2)10　(3)B　(4)20
22. (1)断开　右　改变待测电阻的电压和电流，从而多次测量
(2)①　②不正确　实验过程中没有保持Rx和R0两端的电压相等。
?
