人教版七上2.1.1练习使用显微镜

(共40张PPT)
人教版
七年级上册
第二单元
第一章
第一节
练习使用显微镜
除病毒以外，生物都是由
构成的
回忆
细胞
细胞的发现
1665年英国科学家罗伯特·虎克制造出能放大140倍的显微镜；并用于观察软木薄切片，发现细胞。
随着科学技术的进步，显微镜的结构越来越复杂，放大倍数也越来越大（达百万倍），观察功能也越来越完善。
电子显微镜
显微镜是常用的探究器具，中学常用的主要是单筒式光学显微镜。
第二单元
生物体的结构层次
第一章
细胞是生命活动的基本单位
第一节
练习使用显微镜
学习目标
1
2
说出显微镜的基本构造和作用
了解显微镜的使用步骤
1
2
3
4
5
6
7
8
9
10
11
12
13
14
一、显微镜的结构
对照课本P37图2—1，熟记显微镜的结构
1、支持部分----
镜筒
镜臂
镜柱
镜座
载物台
通光孔
压片夹
固定玻片标本
放置玻片标本
粗准焦螺旋
2、调节部分----
细准焦螺旋
物镜
粗准焦螺旋
载物台
细准焦螺旋
粗准焦螺旋

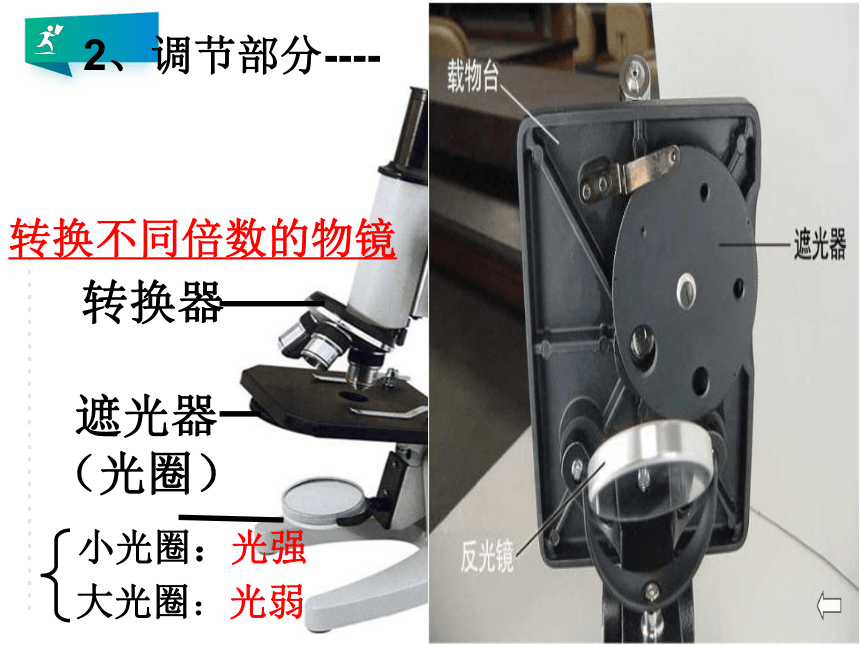

2、调节部分----
转换器
遮光器
（光圈）
大范围的升降镜筒
使物像更清晰
转换不同倍数的物镜
细准焦螺旋
小光圈：光强
大光圈：光弱
3、光学部分----
目镜
物镜
距离标本最近的镜头
16x
10x
4x
10x
40x
放大倍数=物镜放大倍数X目镜放大倍数
放大物象
3、光学部分----
目镜
物镜
反光镜
平面镜：光强
凹面镜：光弱
熟记
考考你
1、取镜和安放
2、对光
3、观察
二、显微镜的使用步骤
转换器
遮光器
反光镜
放标本
粗准焦下降眼看“物镜”
眼看目镜粗准焦上升
细准焦物像更清晰
4、清洁收镜
练习使用显微镜
（一）取镜和安放
取镜：一手握住___，
一手托住_____
镜臂
镜座
安放：放在实验台距边缘大约_____处，安装好_____和_____
7厘米
目镜
物镜
（二）对光
对光：
①转动转换器，使_________对准通光孔；
②转动遮光器，使较大的______对准通光孔；
③转动
，一只眼注视_____内，直到通过目镜看到_____的圆形视野。
低倍物镜
光圈
目镜
反光镜
明亮
(三)观察
①放置玻片标本：放在_______上，用______压住。玻片标本要正对_______的中心
载物台
压片夹
通光孔
②下降镜筒：转动________，使镜筒缓慢下降，直到物镜接近________为止；(此时，眼睛一定要看着______)
粗准焦螺旋
玻片标本
物镜
③升高镜筒：左眼向_____内看，右眼同时睁开，同时逆时针方向转动_________，直到______
为止
目镜
粗准焦螺旋
看清物像
④再略微转动___________，使看到的物像更加_____。
细准焦螺旋
清晰
为什么左眼看目镜，右眼要同时睁开？
左眼观察，右眼画图
（四）清洁收镜
1、观察完毕，先提升
，取下
。
2、用
将显微镜外表擦拭干净
3、转动
，使两个
偏向两旁，将镜筒缓慢降至最低。
4、将
放在直立的位置。
5、将显微镜放回原处
镜筒
玻片标本
纱布
转换器
反光镜
物镜
一取二放，三安装。
四转低倍，五对光。
六上玻片，七下降。
八升镜筒，细观赏。
看完低倍，转高倍。
九退整理，后归箱。
口诀
上
1、目镜内看到的物像是：
“上下相反，左右相反”
上
例题：用显微镜观察写在载玻片上的英文字母“d”,在低倍镜视野中看到的物像是（
）
p
倒像
上
上
2、物像偏向什么方向，玻片就向什么方向移动，可使物像居中
例题：若要把图中物像A移到视野中央，载玻片应向（
）方向移动。
右上
A
物像偏上
标本向上移动
放大倍数
细胞体积
细胞数目
视野亮度
小
大
100倍
200倍
3、
多
小
亮
少
大
暗
移动玻片标本，污点动则污点在
上；
转动目镜，污点动则污点在
上；
若移动玻片标本和目镜，污点均不动，则污点一定在
上。
4、显微镜视野中有一污点，如何判断污点的位置？
玻片标本
目镜
物镜
污点可能存在的地方：
目镜、物镜或玻片标本
注意：擦试镜头要用擦镜纸
光线
载物台
标本
反光镜
物镜
遮光器
通光孔
镜筒
目镜
5、显微镜下光线通过的路径：
光线→反光镜→遮光器→通光孔→标本→物镜→镜筒→目镜→眼
1、显微镜放大的是长度或宽度，而不是面积
2、放大倍数变大　　　视野中细胞数目变少
　　有两种情况：
　　　　　　　　　　　10x10
10x40
　　　细胞单行排列　　　　　　　　　
　　　　　
　　　细胞均匀分布　　　　　　
　　　　　
注意：
扩大4倍
8
2
64
4
除以扩大的倍数（4）
除以扩大的倍数的平方（42）
这节课你学到了什么？
收获
1、请将下列显微镜结构与其功能连接起来
（1）粗准焦螺旋
A.大范围升降镜筒
（2）细准焦螺旋
B.放置玻片标本
（3）物镜
C.距离标本最近的镜头
（4）转换器
D.固定玻片标本
（5）载物台
E.使物像更清晰
（6）压片夹
F.转换不同倍数的物镜
(1)—(
)
(2)—(
)
(3)—(
)
(4)—(
)
(5)—(
)
(6)—(
)
练一练
A
E
C
F
B
D
2.（1）观察时接近玻片标本的镜头是③
。
4.用目镜为10x、物镜为40x的显微镜观察洋葱鳞片叶内表皮细胞，则细胞被放大的倍数为（
）
A.50倍
B.100倍
C.40倍
D.400倍
5、要使显微镜视野中的图像从①变为②装片移动的方向是（
）
A.向上
B.向下
C.向左
D.向右
物镜
3.小明在载玻片上写下了字母
“b”，则在显微镜的视野看到的（
）
A．b
B．d
C．p
D．q
（2）用显微镜观察时，图中的【①】和
【③】有放大作用，其中【
①
】是(
)
目镜
D
D
C
7.用显微镜观察洋葱表皮细胞，第一次放大50×，第二次放大100×.那么第二次在视野中看到的细胞数目（
），细胞（
）。
A．多，大
B．多，小
C．少，大
　D．少，小
6.用显微镜观察装片时，要使视野内看到的细胞体积最大，在下列目镜和物镜的组合中应选择（
）
A．目镜5X，物镜10X
B．目镜10X，物镜10X
C．目镜10X，物镜40X
D．目镜15X，物镜100X
D
C
8.使用显微镜时，取镜要用一手__________，一手__________，放在自己实验台的偏___的位置，然后安装好__________。
9.对光时，转动转换器，使____倍镜对准_________，转动遮光器，使一个较大的________也对准__________。用____眼朝_______里注视，____眼睁开，然后用手调节_________，直到看到明亮的视野为止。
10.转动___准焦螺旋，使镜筒_______下降，直到物镜接近玻片标本。
11.为什么此时眼睛一定要看着物镜？
因为__________________________
握镜臂
托住镜座
左
目镜
通光孔
光圈
通光孔
左
目镜
右
反光镜
低
粗
缓慢
要防止物镜碰到玻片标本
12.____时针方向转动____准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动____准焦螺旋，使看到的物像更加清晰。
13.如果物像偏左，你应将标本向_____移，才能使物像居中
。
逆
粗
细
左
14.当显微镜视野很暗，影响观察时，应调节光亮程度，此时应采取的措施是(
)
A.缩小光圈
B.换高倍物镜
C.选用凹面镜反光
D.调节准焦螺旋
15.某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（
）
A、玻片上
B、物镜上
C、反光镜上
D、目镜上
C
D
