家庭电路

(共44张PPT)
第五节 家庭电路

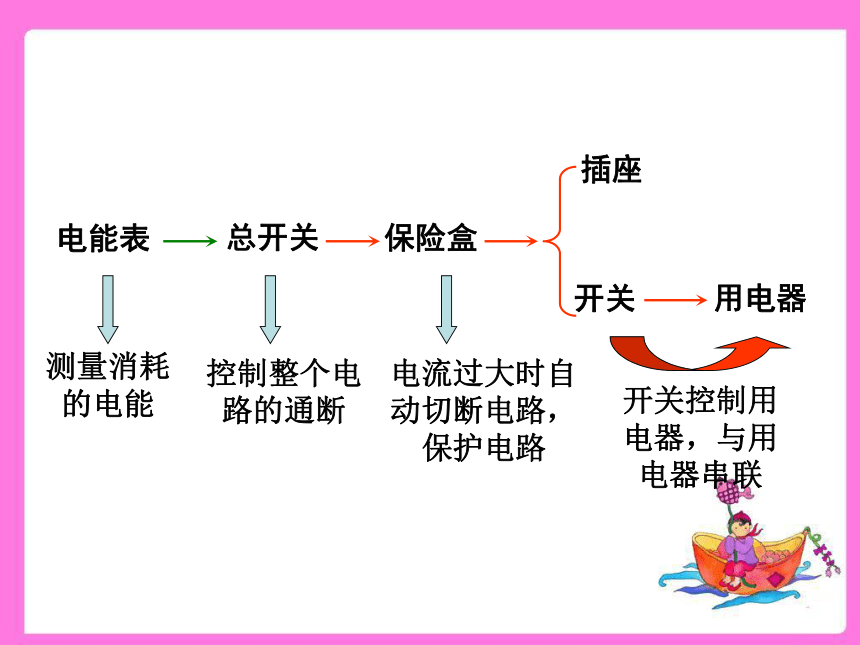

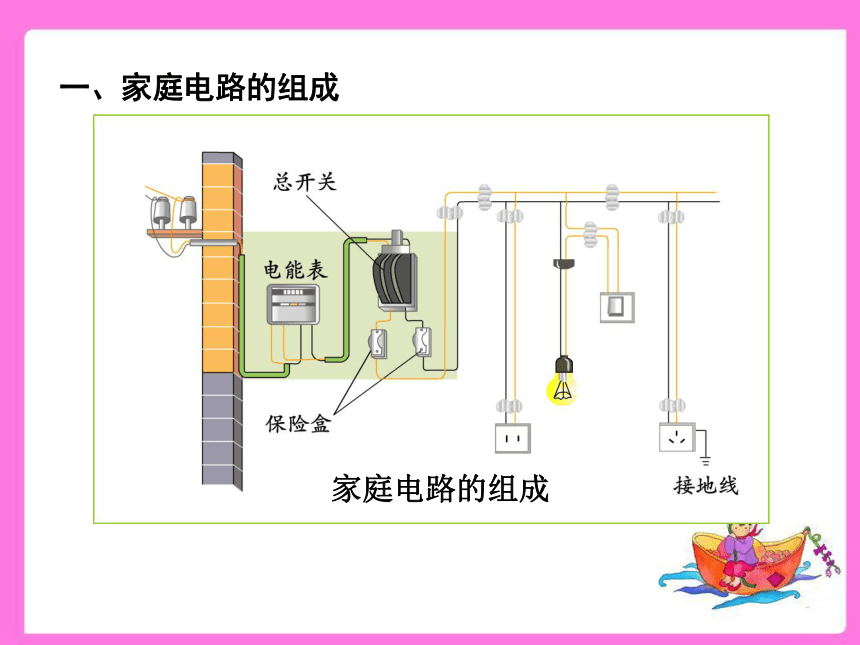

一、家庭电路的组成
家庭电路的组成
电能表
总开关
保险盒
插座
开关
用电器
测量消耗的电能
电流过大时自动切断电路，保护电路
控制整个电路的通断
开关控制用电器，与用电器串联

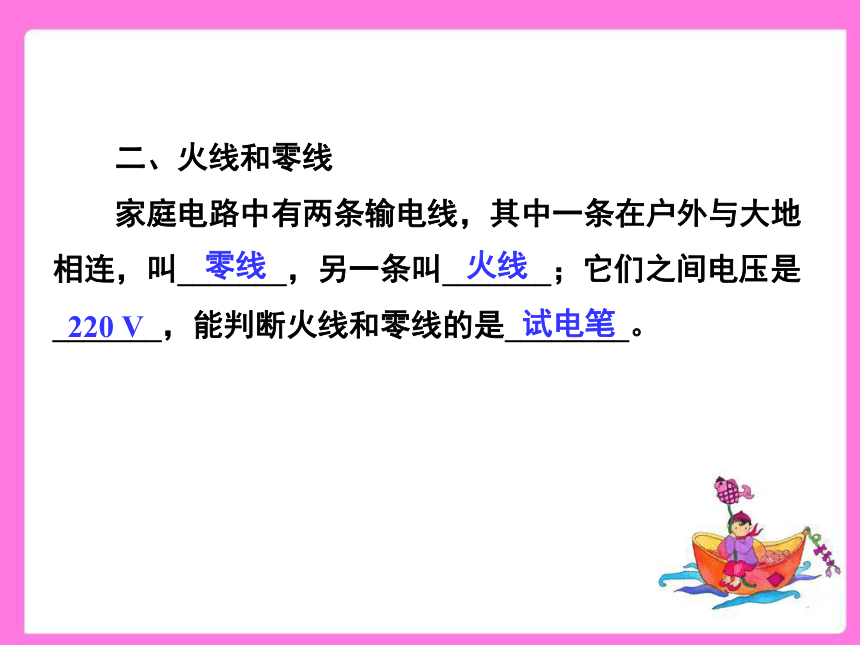

二、火线和零线
家庭电路中有两条输电线，其中一条在户外与大地相连，叫_______，另一条叫_______；它们之间电压是
_______，能判断火线和零线的是________。
火线
零线
220 V
试电笔

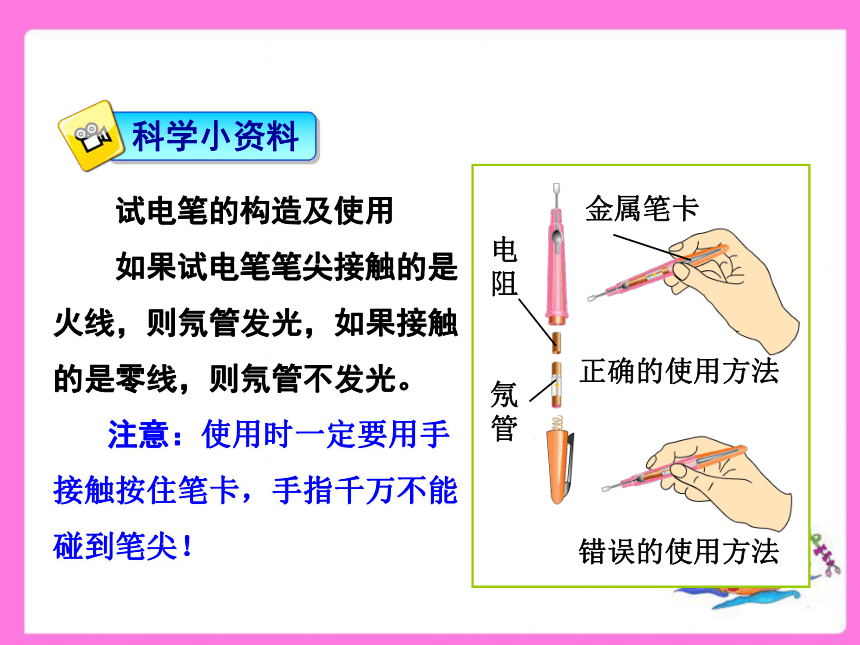

试电笔的构造及使用
如果试电笔笔尖接触的是
火线，则氖管发光，如果接触
的是零线，则氖管不发光。
注意：使用时一定要用手
接触按住笔卡，手指千万不能
碰到笔尖！
电
阻
氖
管
正确的使用方法
错误的使用方法
金属笔卡
科学小资料

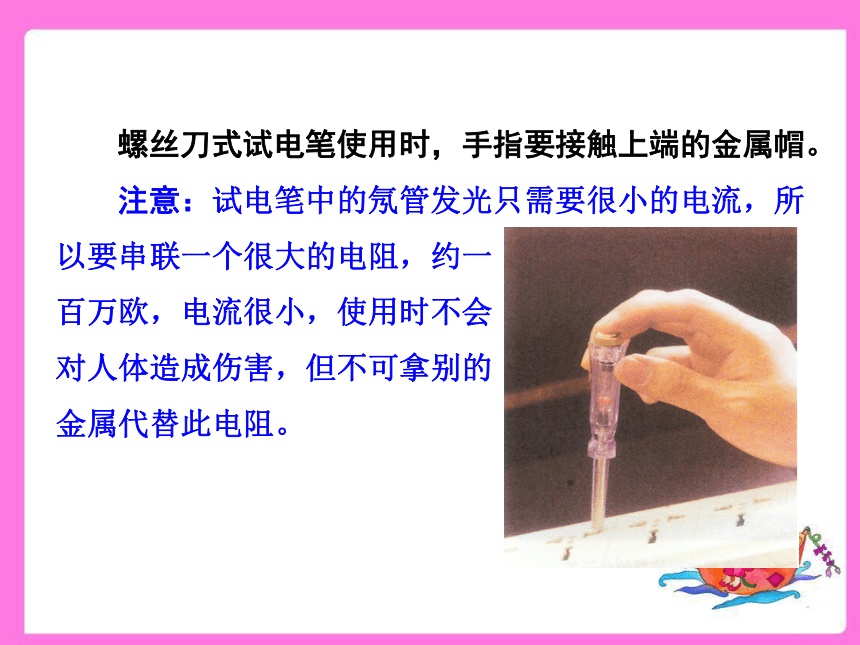

螺丝刀式试电笔使用时，手指要接触上端的金属帽。
注意：试电笔中的氖管发光只需要很小的电流，所
以要串联一个很大的电阻，约一
百万欧，电流很小，使用时不会
对人体造成伤害，但不可拿别的
金属代替此电阻。

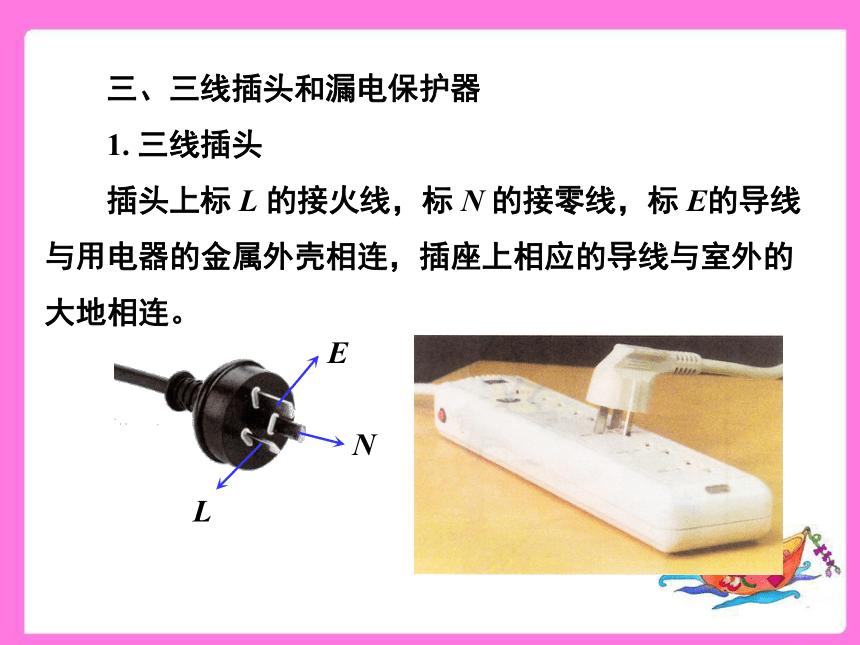

三、三线插头和漏电保护器
1. 三线插头
插头上标 L 的接火线，标 N 的接零线，标 E的导线与用电器的金属外壳相连，插座上相应的导线与室外的大地相连。
E
N
L
火零
线线
接地
火零
线线

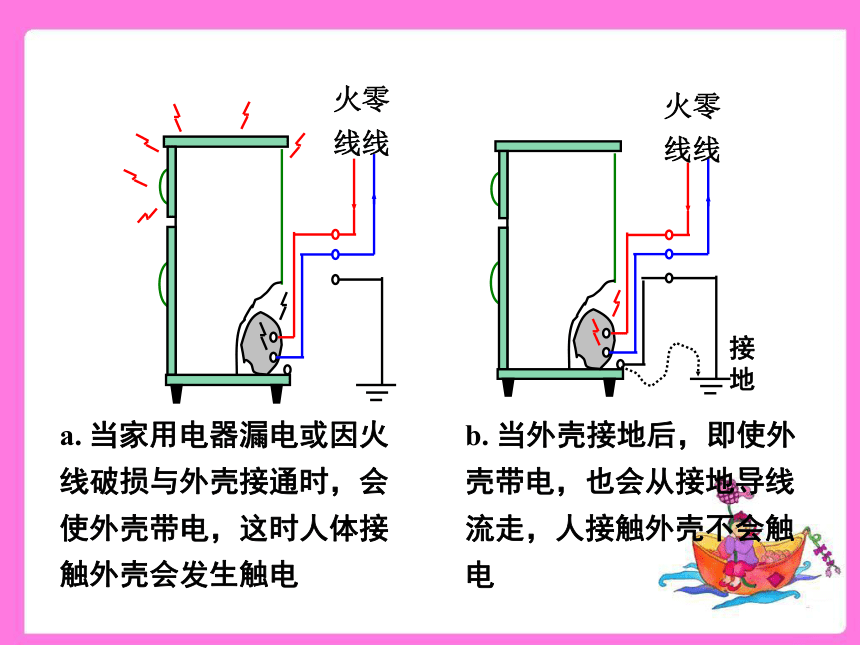

a. 当家用电器漏电或因火线破损与外壳接通时，会使外壳带电，这时人体接触外壳会发生触电
b. 当外壳接地后，即使外壳带电，也会从接地导线流走，人接触外壳不会触电

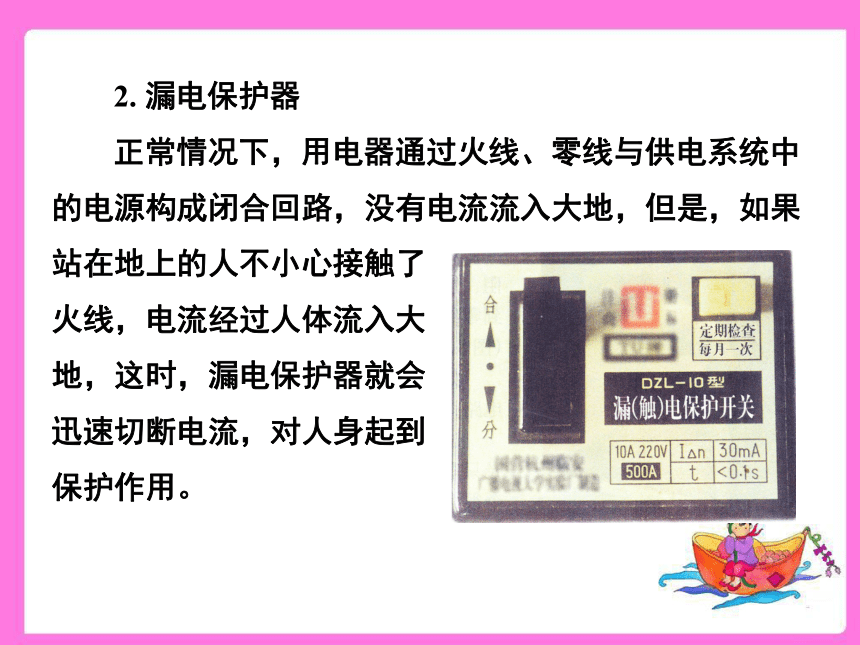

2. 漏电保护器
正常情况下，用电器通过火线、零线与供电系统中的电源构成闭合回路，没有电流流入大地，但是，如果站在地上的人不小心接触了
火线，电流经过人体流入大
地，这时，漏电保护器就会
迅速切断电流，对人身起到
保护作用。

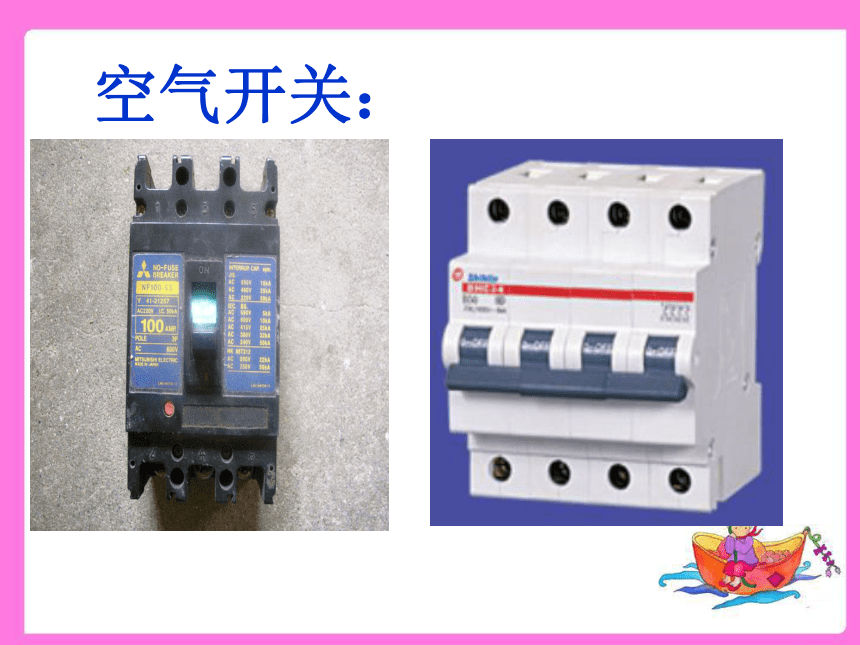

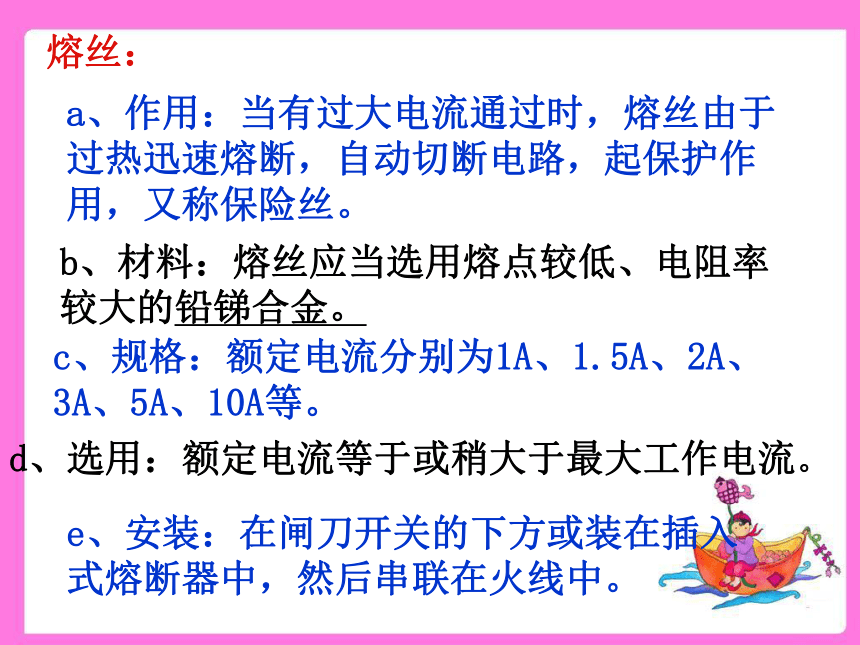

空气开关：

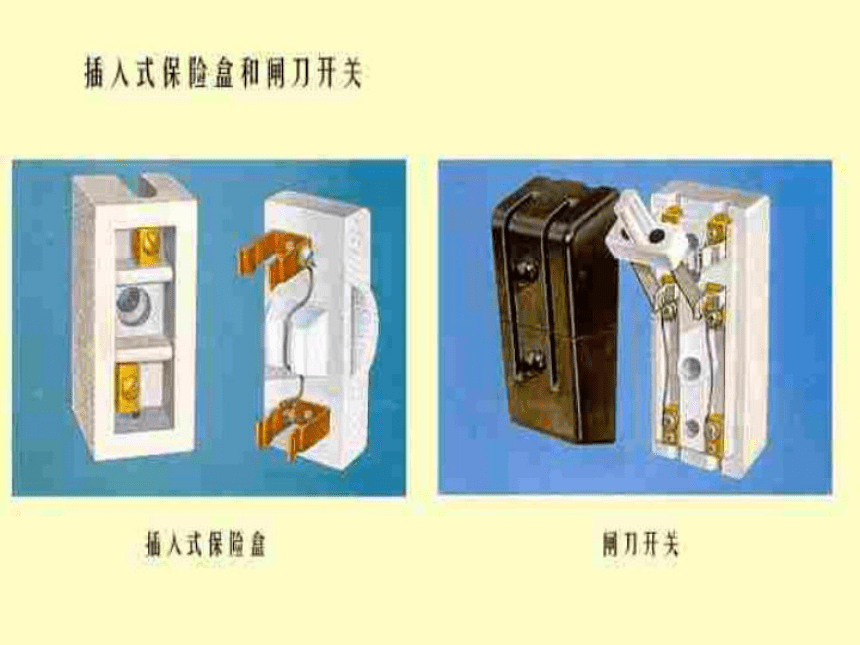

e、安装：在闸刀开关的下方或装在插入式熔断器中，然后串联在火线中。
a、作用：当有过大电流通过时，熔丝由于过热迅速熔断，自动切断电路，起保护作用，又称保险丝。
c、规格：额定电流分别为1A、1.5A、2A、3A、5A、10A等。
d、选用：额定电流等于或稍大于最大工作电流。
熔丝：
b、材料：熔丝应当选用熔点较低、电阻率较大的铅锑合金。

某同学家里由于用电不当，经常烧保险丝，
一气之下，他找了一根铁丝代替保险丝接上
结果这“保险丝”真的没有烧坏，你觉得他这
样做妥当吗？为什么？
不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。（该行为千万不
能试!）
安全用电
(一)、什么是触电？
是否人体一接触到电就称为触电呢？
？？
人体直接或间接接触到带电体（家庭电路
中指火线）造成的。
当通过人体的电流为8~10毫安时，人手就
很难摆脱带电体
当通过人体的电流达到100毫安时，短时间
内人就会窒息致死。
人体的安全电压是：不高于36V
(一)、什么是触电？
电流对人体的作用特征
电流大小/mA 作 用 特 征
0.6～1.5 开始有感觉，手轻微颤抖
2～3 手指强烈颤抖
5～7 手部痉挛
8～10 手已难于摆脱电极，但还能摆脱，手指间到手腕剧痛
20～25 手迅速麻痹，不能摆脱电极，剧痛，呼吸困难
50～80 呼吸麻痹，心房开始震颤
90～100 呼吸麻痹，延续 3 s 就会造成心脏麻痹
300 以上 作用 0.1 s 以上时，呼吸和心脏麻痹，肌体组织遭到电流的热破坏
几种容易引起触电的情况
绝缘皮破损
机壳没有接地
电线上晾衣服
电视天线与电线接触
几种容易
引起触电
的情况
1. 单线触电
人的一只手接触火线，另一只手虽没有接触零线，但是由于站在地上，人体、
导线、大地与电网中的供
电设备就构成了闭合回路，
电流通过人体，发生触电
事故。
火线
零线
（二）、触电的形式：
2. 双线触电
人的一只手接触火线，另
一只手接触零线，这样，人体、
导线与电网中的供电设备就构
成了闭合回路，电流通过人体，
发生触电事故。
火线
零线
火线
零线
（二）、触电的形式：
（2）双线
触电
想救我，
快去断开电源！
闪电
（3）高 压
电弧触电
雷雨天气不要呆在
室外，快回家或闪
电时马上蹲下。
（4）跨步
电压触电
为保小命，
赶快做“蛙跳”
高压线
火线
零线
触电的形式：
（2）双线
触电
闪电
（3）高 压
电弧触电
（4）跨步
电压触电
高压线
（四）、用电原则：
请勿接触低压带电体
请勿靠近高压带电体
（低压勿摸，高压勿近）
（五）、触电的急救
触电的危害：强大的电流通过人体可能使心跳、呼吸停止，电流产生的热有时还会使肌体烧伤。
急救措施：先切断电源，然后对触电者进行人工呼吸，同时尽快通知医务人员进行抢救。
触电急救
甲
乙
小结：
家庭电路由哪些部分组成？
电能表是测什么的呢？“220V 5A”表示什么？
保险丝的材料和作用？
三孔插座的第三个孔是接什么的？
测电笔是用来测什么的？怎样使用？
什么叫触电？
触电的形式有哪几种？
用电的原则是什么？
灯泡与开关接入家庭电路时正确的连接方式
a. 开关要接在火线上
b. 螺口灯泡的螺旋
一定要接在零线上
动手动脑学物理
1. 发现触电情况时，下面哪种措施比较有效( )
A. 用湿木棍打开电线
B. 迅速拉下开关，切断电源
C. 用手直接把触电者拉离电源
D. 找医务人员处理
解析：木棍是绝缘体，但含杂质的水是导体，湿木棍抢救不但不能救人，反因会使抢救的人员触电。找医务人员处理又耽误救人的时机，不如先切断电源再说。人体是导体，用手直接把触电者拉离电源，会造成抢救的人员触电事故。最好的方法是拉下开关，切断电源。
1. 发现触电情况时，下面哪种措施比较有效( )
A. 用湿木棍打开电线
B. 迅速拉下开关，切断电源
C. 用手直接把触电者拉离电源
D. 找医务人员处理
B
2. 洗衣机、电冰箱等家用电器都使用三孔插座，是
因为如果不接地( )
A. 家用电器不能工作
B. 家用电器的寿命会缩短
C. 人接触家用电器时可能发生触电
D. 家用电器消耗的电能会增加
C
3. 一天晚上小明家中的电灯突然熄灭，其他用电器
也停止了工作，他检查电路发现保险丝并没烧断，用测
电笔测试室内各处电路时，氖管都发光，则电路故障可
能是( )
A. 进户零线断路 B. 某用电器的插座短路
C. 进户火线断路 D. 某盏灯的灯丝断了
解析：用测电笔测试室内各处电路时，氖管发光，
说明火线没有断路，灯丝没有断路，再加上保险丝没烧
断，说明没有短路现象，那只能说明进户零线断路。
3. 一天晚上小明家中的电灯突然熄灭，其他用电器
也停止了工作，他检查电路发现保险丝并没烧断，用测
电笔测试室内各处电路时，氖管都发光，则电路故障可
能是( )
A. 进户零线断路 B. 某用电器的插座短路
C. 进户火线断路 D. 某盏灯的灯丝断了
A
4. 如果因为电线短路而失火，能否立即用水去灭火
为什么
解析：不能。因为不纯净的水可导电，会加重灾情。
必须迅速切断电源，用砂土、灭火器扑灭火焰。
5. 家里往往有不止一盏电灯，还有电视、电冰箱等
用电器。这些用电器之间应该是串联还是并联 为什么
解析：并联。因为这些用电器有时需要单独工作，有时又需要同时工作，相互之间互不影响，所以要并联。
6. 每盏电灯都有一个开关。这个开关和它所控制的
电灯应该是串联还是并联 如果连接错误，会不会发生
危险 为什么
解析：应该为串联，这样才能控制电灯；如果并联了，在开关闭合后，会将零线与火线直接连通，造成短路，电流过大，造成跳闸或发生火灾。
7. 电灯的开关应该接在火线和灯泡之间还是零线和
灯泡之间 为什么
解析：应该接在火线和灯泡之间，因为只有这样在
开关断开时，灯泡才能与火线断开，人接触时不至于触
电；若接在零线与灯泡之间，在开关断开时，灯熄灭了，
但是灯泡并没有与火线断开，此时若接触线头，则会造
成触电事故。
