1146810011506200第十五章 专题训练 家庭电路作图

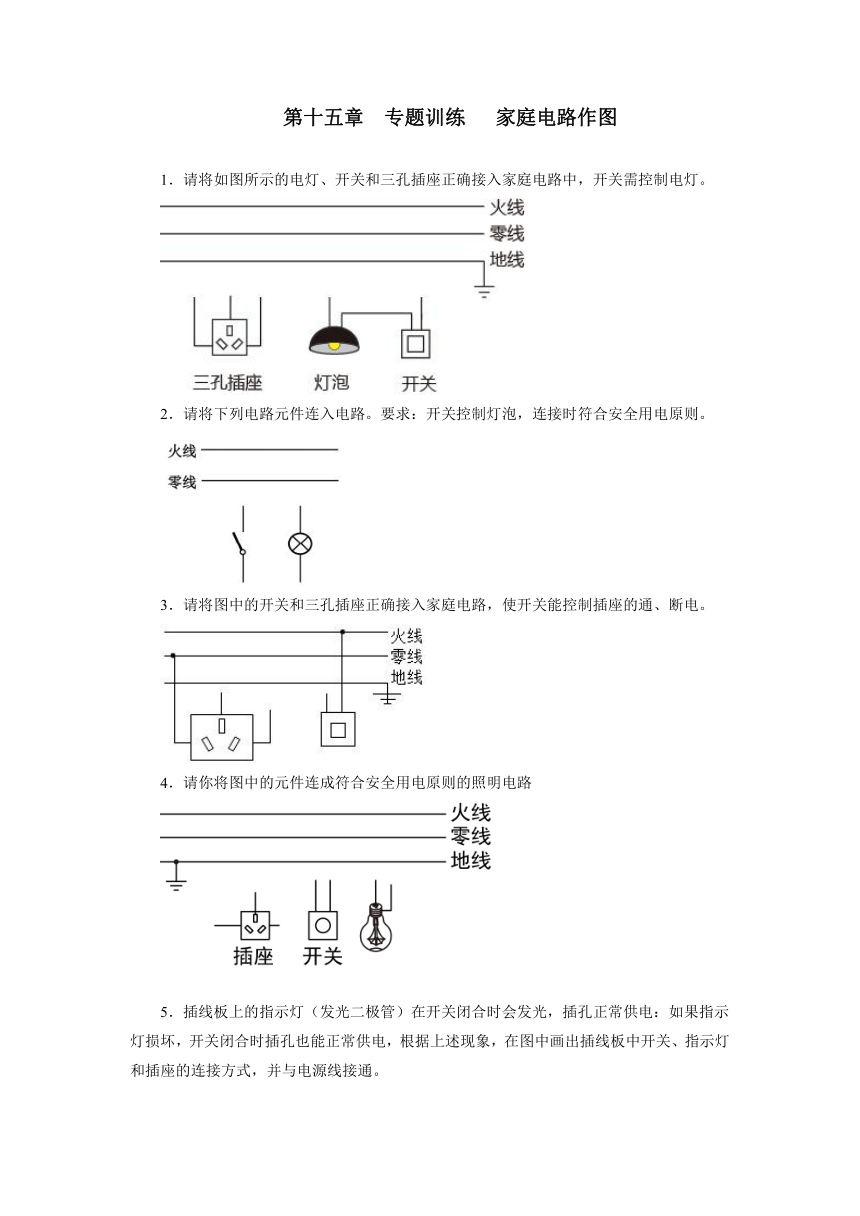

1．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
2．请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。
3．请将图中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电。
4．请你将图中的元件连成符合安全用电原则的照明电路
5．插线板上的指示灯（发光二极管）在开关闭合时会发光，插孔正常供电：如果指示灯损坏，开关闭合时插孔也能正常供电，根据上述现象，在图中画出插线板中开关、指示灯和插座的连接方式，并与电源线接通。

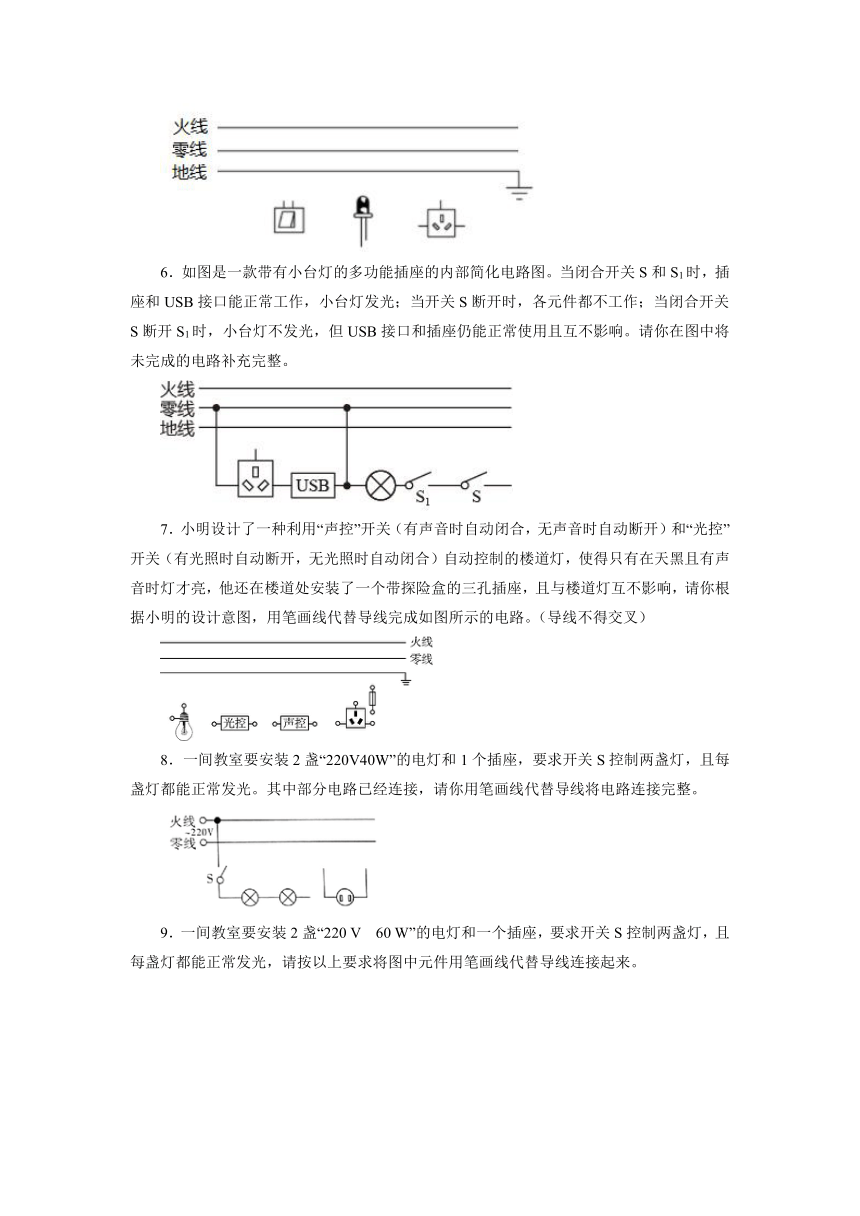

6．如图是一款带有小台灯的多功能插座的内部简化电路图。当闭合开关S和S1时，插座和USB接口能正常工作，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S断开S1时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响。请你在图中将未完成的电路补充完整。
7．小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）
8．一间教室要安装2盏“220V40W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
9．一间教室要安装2盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。

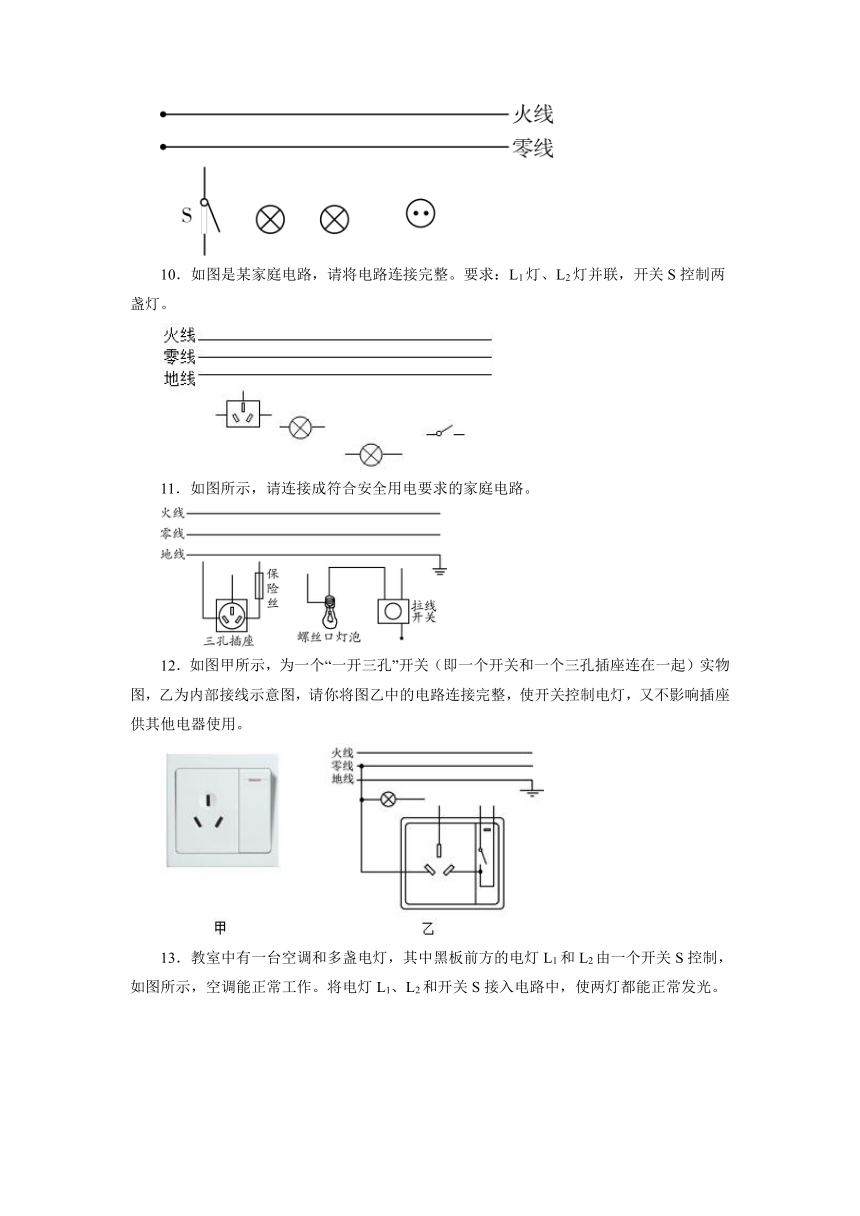

10．如图是某家庭电路，请将电路连接完整。要求：L1灯、L2灯并联，开关S控制两盏灯。
11．如图所示，请连接成符合安全用电要求的家庭电路。
12．如图甲所示，为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为内部接线示意图，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。

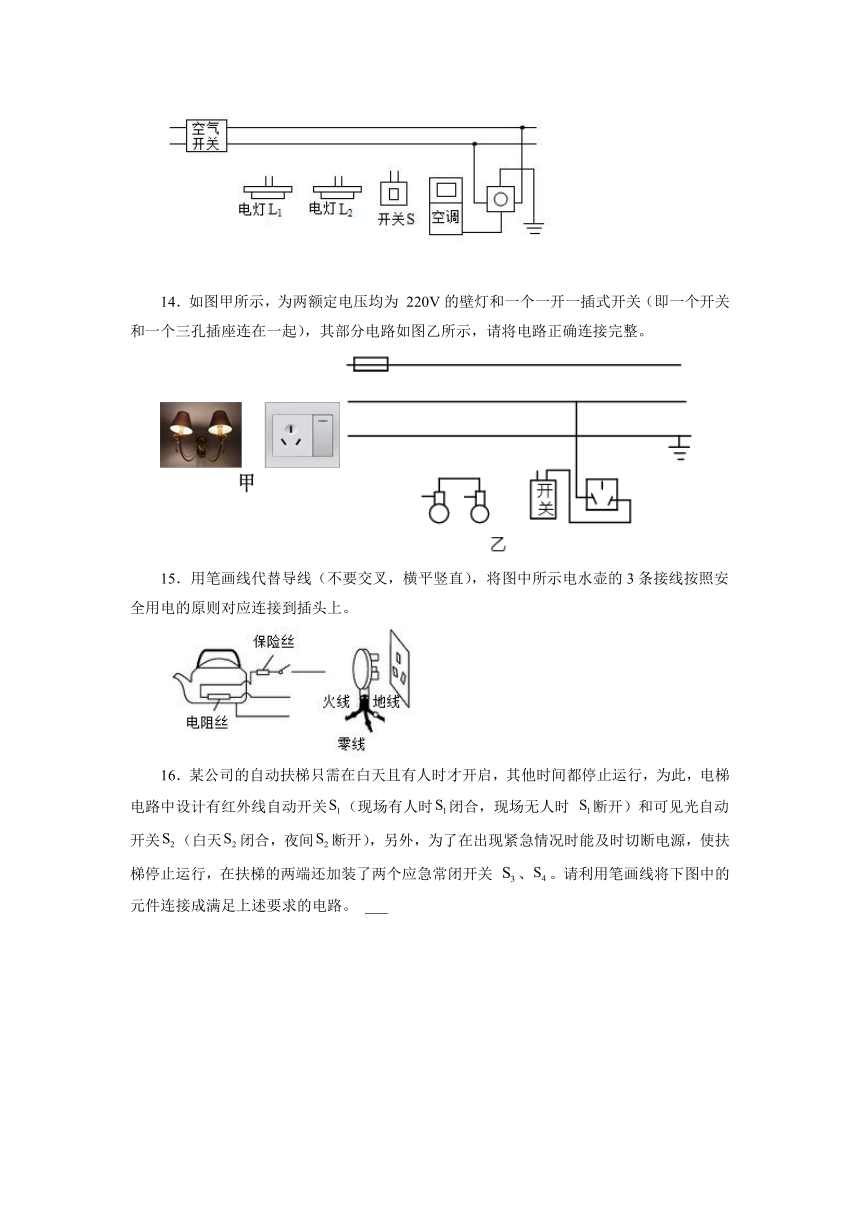

13．教室中有一台空调和多盏电灯，其中黑板前方的电灯L1和L2由一个开关S控制，如图所示，空调能正常工作。将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。
14．如图甲所示，为两额定电压均为 220V的壁灯和一个一开一插式开关（即一个开关和一个三孔插座连在一起），其部分电路如图乙所示，请将电路正确连接完整。
15．用笔画线代替导线（不要交叉，横平竖直），将图中所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
16．某公司的自动扶梯只需在白天且有人时才开启，其他时间都停止运行，为此，电梯电路中设计有红外线自动开关（现场有人时闭合，现场无人时 断开）和可见光自动开关（白天闭合，夜间断开），另外，为了在出现紧急情况时能及时切断电源，使扶梯停止运行，在扶梯的两端还加装了两个应急常闭开关 、。请利用笔画线将下图中的元件连接成满足上述要求的电路。 ___
17．如图所示为小强家某个房间内的实物电路。请在右侧虚线框内画出该房间内家庭电路的两孔插座和照明灯的电路图。
18．如图所示家庭电路，开关S闭合时，吊灯L1、L2亮；晚上睡觉前，闭合开关S1，当房间内有声音时，声控开关S2自动闭合，小夜灯L3点亮，白天时断开S1，即使有声音L3也不会亮，达到节能的目的。墙上的插排有两个插座，各由一个开关来控制，S3闭合，在开关旁的红指示灯亮，表示三孔插座有电，S4闭合，开关旁的绿色指示灯亮，表示二孔插座有电。指示灯由发光二极管和电阻组成，如果指示灯坏了，不影响插座正常工作。请用笔画线将它们连入电路。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．见解析
12．
13．
14．
15．
16．
17．
18．
