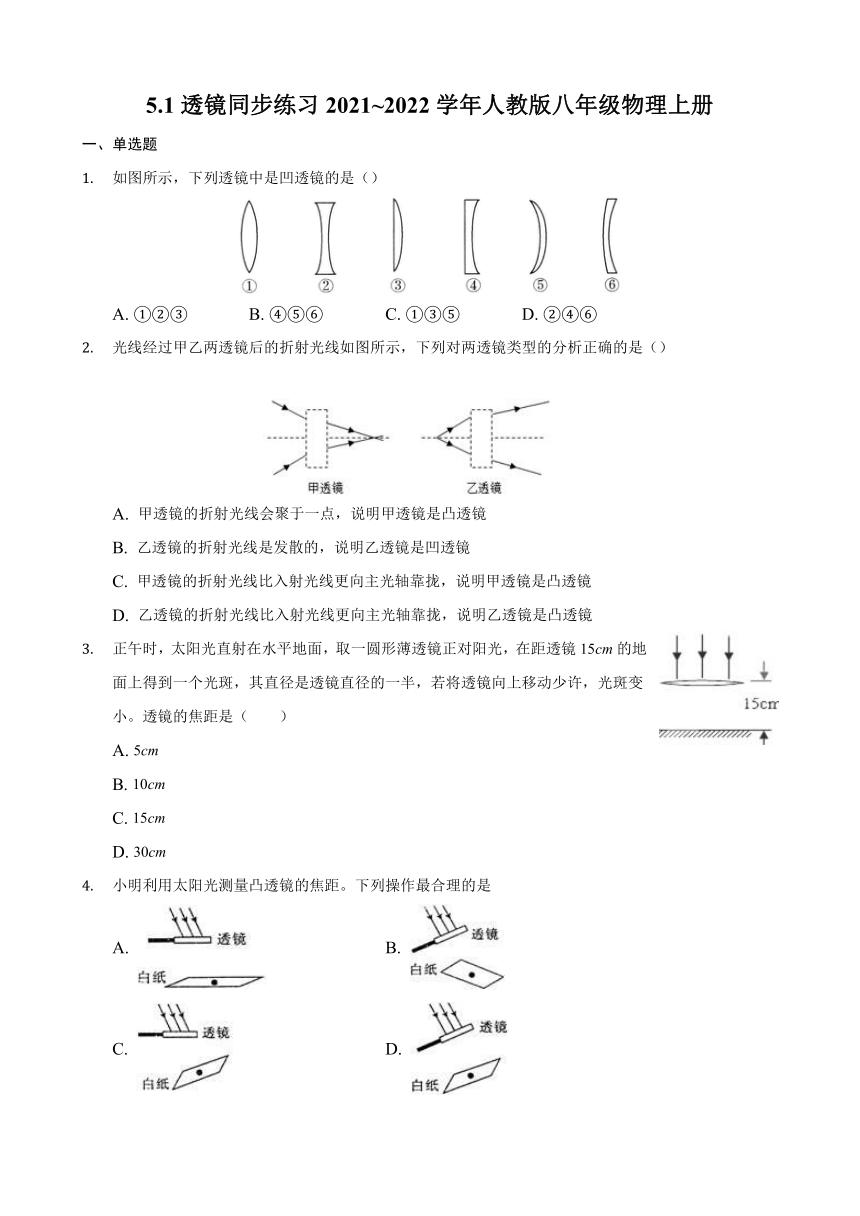

5.1透镜同步练习2021~2022学年人教版八年级物理上册
一、单选题
如图所示,下列透镜中是凹透镜的是()
A. ①②③ B. ④⑤⑥ C. ①③⑤ D. ②④⑥
光线经过甲乙两透镜后的折射光线如图所示,下列对两透镜类型的分析正确的是()
A. 甲透镜的折射光线会聚于一点,说明甲透镜是凸透镜
B. 乙透镜的折射光线是发散的,说明乙透镜是凹透镜
C. 甲透镜的折射光线比入射光线更向主光轴靠拢,说明甲透镜是凸透镜
D. 乙透镜的折射光线比入射光线更向主光轴靠拢,说明乙透镜是凸透镜
正午时,太阳光直射在水平地面,取一圆形薄透镜正对阳光,在距透镜15cm的地面上得到一个光斑,其直径是透镜直径的一半,若将透镜向上移动少许,光斑变小。透镜的焦距是(  )
A. 5cm
B. 10cm
C. 15cm
D. 30cm
小明利用太阳光测量凸透镜的焦距。下列操作最合理的是
A. B.
C. D.

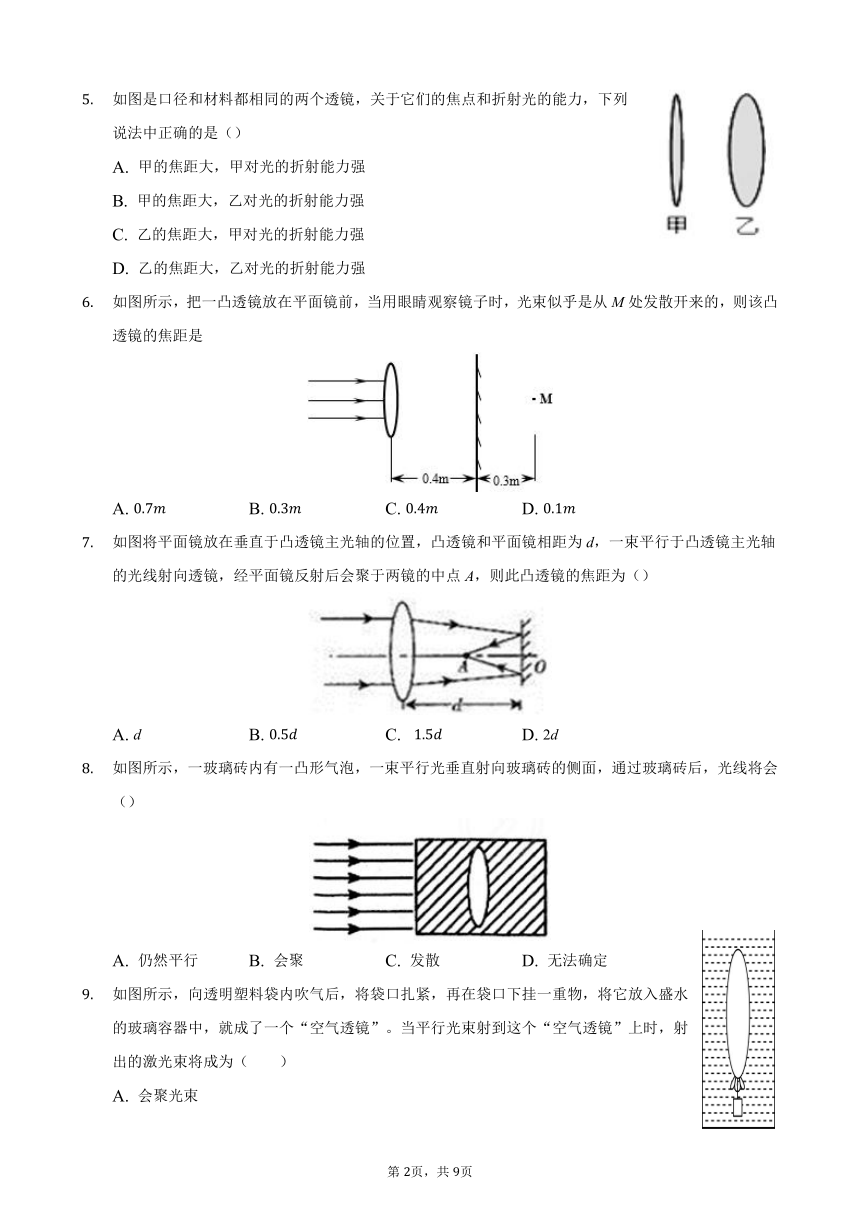

如图是口径和材料都相同的两个透镜,关于它们的焦点和折射光的能力,下列说法中正确的是()
A. 甲的焦距大,甲对光的折射能力强
B. 甲的焦距大,乙对光的折射能力强
C. 乙的焦距大,甲对光的折射能力强
D. 乙的焦距大,乙对光的折射能力强
如图所示,把一凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从M处发散开来的,则该凸透镜的焦距是
A. 0.7m B. 0.3m C. 0.4m D. 0.1m
如图将平面镜放在垂直于凸透镜主光轴的位置,凸透镜和平面镜相距为d,一束平行于凸透镜主光轴的光线射向透镜,经平面镜反射后会聚于两镜的中点A,则此凸透镜的焦距为()
A. d B. 0.5d C. ?1.5d D. 2d
如图所示,一玻璃砖内有一凸形气泡,一束平行光垂直射向玻璃砖的侧面,通过玻璃砖后,光线将会()
A. 仍然平行 B. 会聚 C. 发散 D. 无法确定
如图所示,向透明塑料袋内吹气后,将袋口扎紧,再在袋口下挂一重物,将它放入盛水的玻璃容器中,就成了一个“空气透镜”。当平行光束射到这个“空气透镜”上时,射出的激光束将成为(  )
A. 会聚光束
B. 发散光束
C. 平行光束
D. 不能确定
二、填空题
在森林中旅游时,导游会提醒你,不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后,相当于一个______(选填“凸透镜”或“凹透镜”),太阳出来后,它对光线有______作用,可能会引起森林火灾。
三、作图题
根据光的传播路径,在图中的虚线框内,填入符合要求的透镜。
如图所示,请在图中画出入射光线通过凸透镜后的折射光线.
如图,F1、F2分别为凹透镜和凸透镜的焦点,且两透镜的左焦点重合,请画出图中光线经透镜折射后的完整光路。
按照要求完成作图

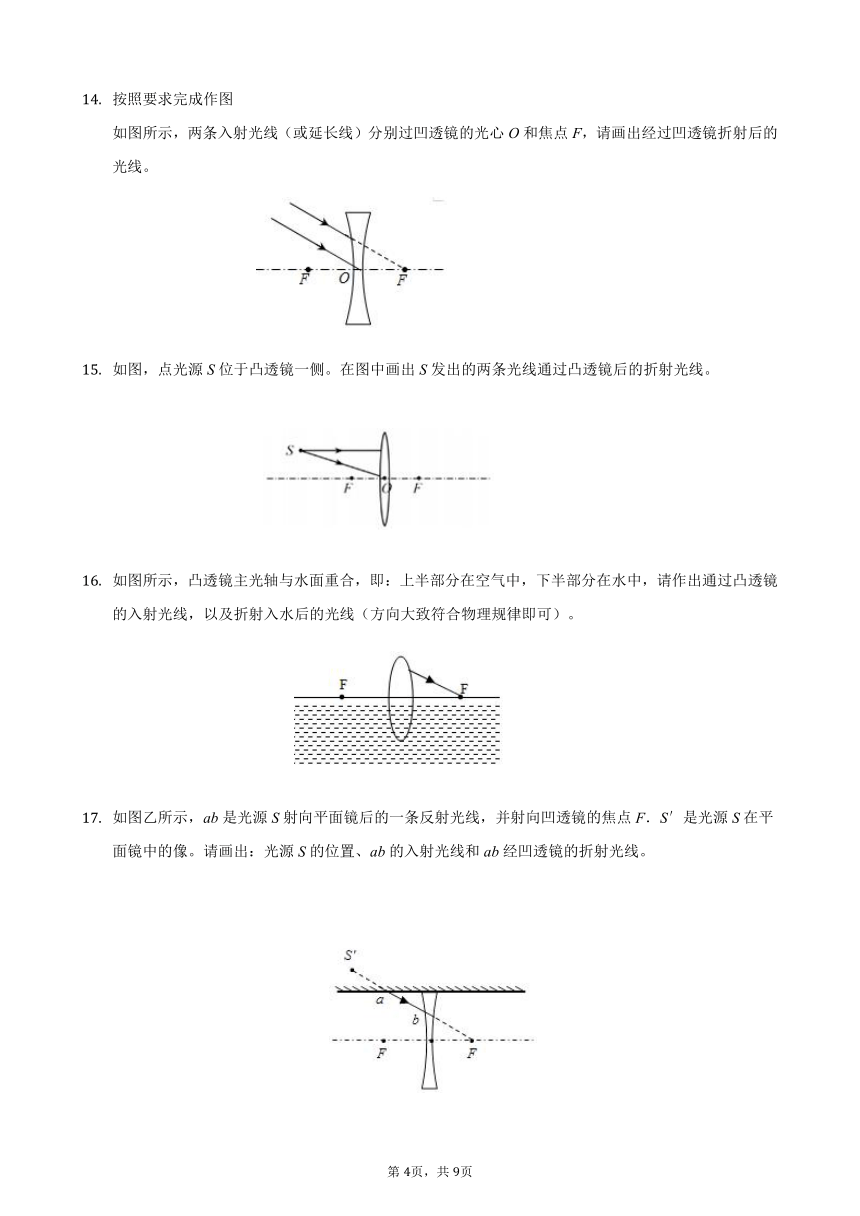

如图所示,两条入射光线(或延长线)分别过凹透镜的光心O和焦点F,请画出经过凹透镜折射后的光线。
如图,点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
如图所示,凸透镜主光轴与水面重合,即:上半部分在空气中,下半部分在水中,请作出通过凸透镜的入射光线,以及折射入水后的光线(方向大致符合物理规律即可)。
如图乙所示,ab是光源S射向平面镜后的一条反射光线,并射向凹透镜的焦点F.S′是光源S在平面镜中的像。请画出:光源S的位置、ab的入射光线和ab经凹透镜的折射光线。
如图所示,一条光线经平面镜反射后,过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线;
如图所示,光线BF2从凸透镜射出后射到位于凸透镜焦点的镜面上,请画出进入凸透镜前的入射光线和经平面镜反射后的反射光线及折射光线。
请完成图中,光线通过凸透镜折射,再经平面镜反射的光路图。
如图所示,光线经过平面镜反射后射向凹透镜,请画出射向平面镜的入射光线和经过凹透镜后的折射光线,并在图中标出入射角的度数。
参考答案
1.【答案】D
2.【答案】D
3.【答案】D
4.【答案】D
5.【答案】B
6.【答案】D
7.【答案】C
8.【答案】C
9.【答案】B
10.【答案】凸透镜? 会聚
11.【答案】。
12.【答案】
13.【答案】解:
平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点,该光线正好是通过凸透镜的焦点,经凸透镜后平行于主光轴射出,如图所示:
14.【答案】解:延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴;过光心的光线经凹透镜折射后传播方向不改变。据此作出两条折射光线,如图所示:
15.【答案】解:
平行于主光轴的光线,经凸透镜折射后,折射光线过焦点F;过光心的光线经凸透镜折射后传播方向不改变,如图所示:
16.【答案】解:(1)平行于主光轴的入射光线经过凸透镜折射后,折射光线过焦点,由此可以画出这条折射光线对应的入射光线。
(2)过入射点垂直于水面作出法线,根据折射角小于入射角,在水中法线的另一侧作出折射光线,如图所示:
17.【答案】解:
(1)画出像S′的对称点S,可得光源S的位置;
(2)连接Sa,可得ab的入射光线;
(3)ab的延长线过凹透镜的焦点,折射光线平行于凹透镜的主光轴射出,如图所示:
18.【答案】解:(1)过平面镜的反射点垂直镜面作出法线,因为反射光线与镜面的夹角为30°,则反射角为:90°-30°=60°,则入射角也为60°,根据入射角等于60°在法线右侧作出入射光线;
(2)过焦点的光线经凸透镜折射后折射光线平行于主光轴;如图所示:
19.【答案】解:
平行于主光轴的光线经凸透镜折射后折射光线通过焦点,由此画出BF2的入射光线;通过平面镜反射的光线过凸透镜的焦点,再经凸透镜平行于主光轴射出,如图所示:

20.【答案】
21.【答案】解:
(1)因为反射光线与镜面的夹角为60°,则反射角为90°-60°=30°,则入射角也为30°,根据入射角等于30°在法线上侧作出入射光线,并标出入射角的度数30°;
(2)延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴;如图所示:
