17.2欧姆定律同步练习2021_2022学年人教版九年级物理全一册（含答案）

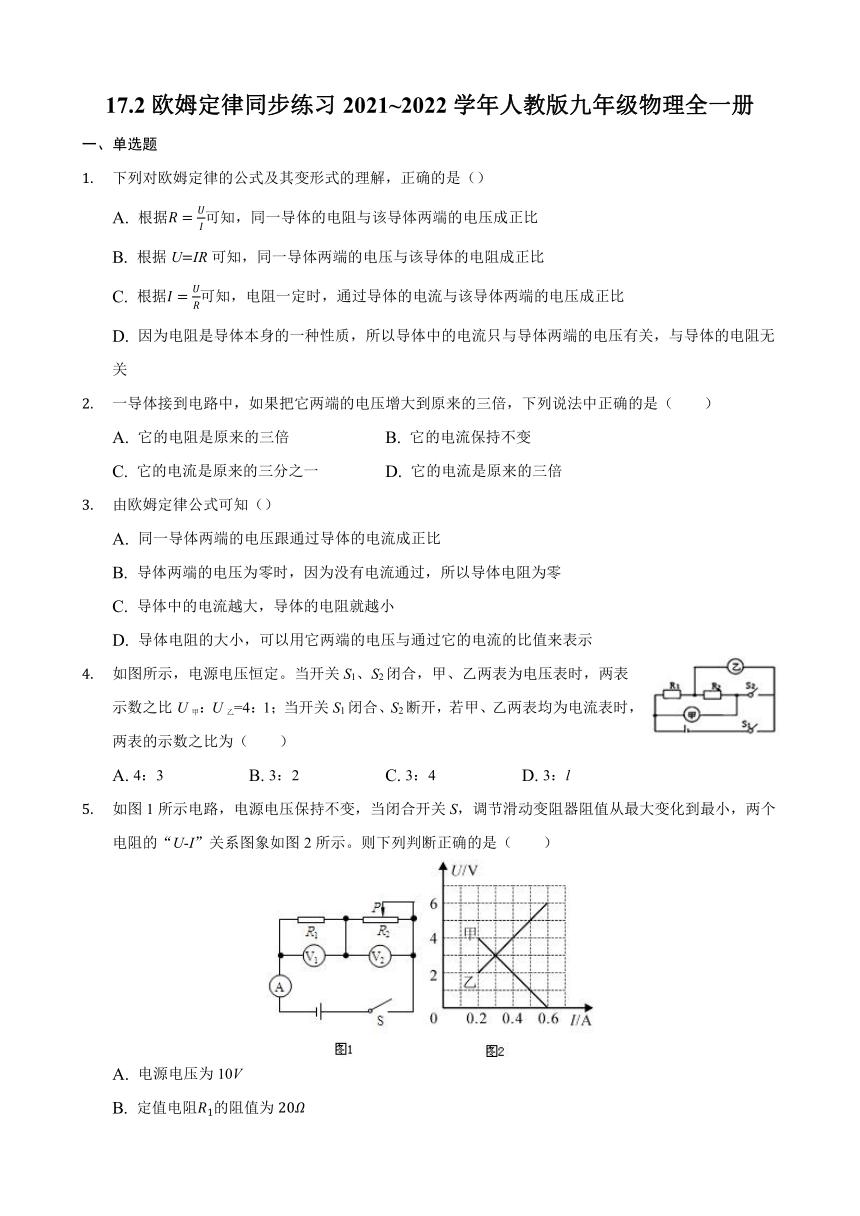

17.2欧姆定律同步练习2021~2022学年人教版九年级物理全一册
一、单选题
下列对欧姆定律的公式及其变形式的理解，正确的是（）
A. 根据R=UI可知，同一导体的电阻与该导体两端的电压成正比
B. 根据U=IR可知，同一导体两端的电压与该导体的电阻成正比
C. 根据I=UR可知，电阻一定时，通过导体的电流与该导体两端的电压成正比
D. 因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
一导体接到电路中，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（　　）
A. 它的电阻是原来的三倍 B. 它的电流保持不变
C. 它的电流是原来的三分之一 D. 它的电流是原来的三倍
由欧姆定律公式可知（）
A. 同一导体两端的电压跟通过导体的电流成正比
B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C. 导体中的电流越大，导体的电阻就越小
D. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（　　）
A. 4：3 B. 3：2 C. 3：4 D. 3：l
如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图2所示。则下列判断正确的是（　　）
A. 电源电压为10V
B. 定值电阻R1的阻值为20Ω
C. 滑动变阻器R2的阻值变化范围为0～10Ω
D. 变阻器滑片在中点时，电流表示数为0.3A

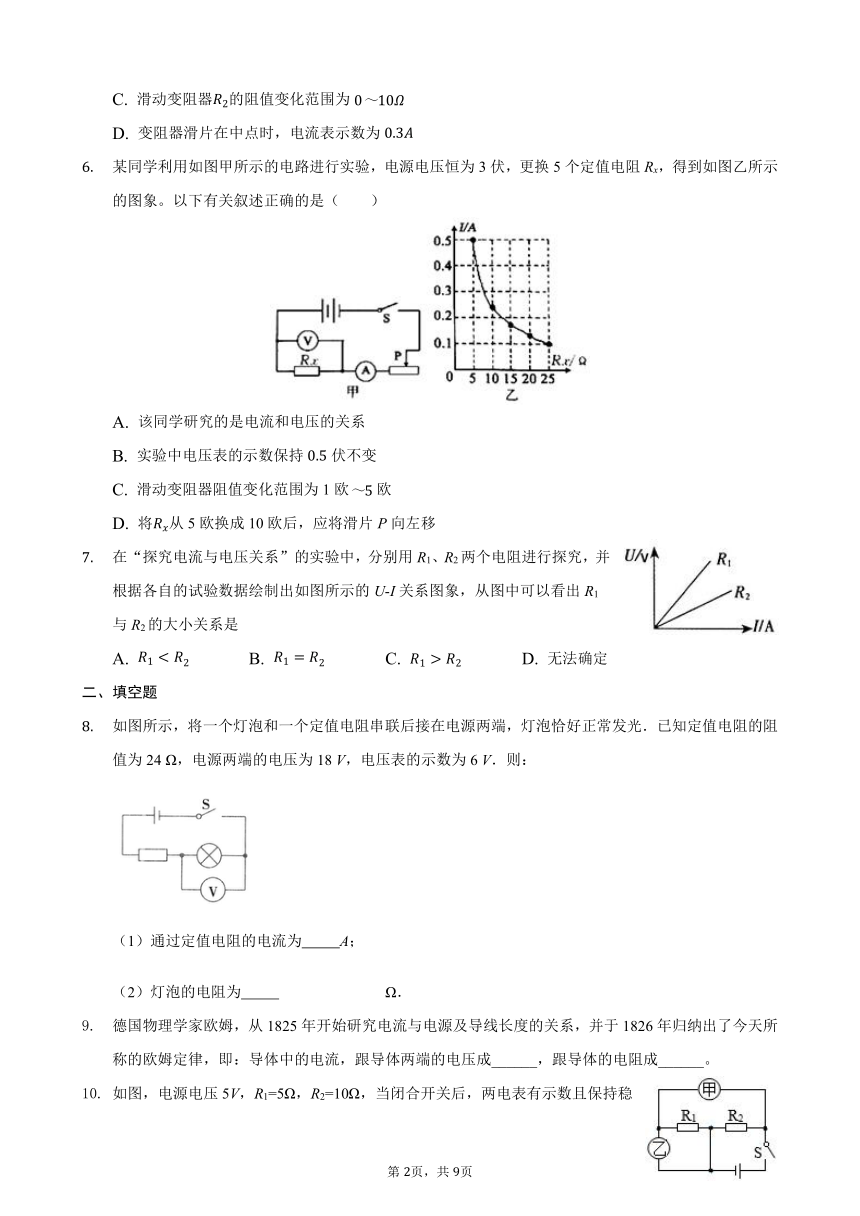

某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（　　）
A. 该同学研究的是电流和电压的关系
B. 实验中电压表的示数保持0.5伏不变
C. 滑动变阻器阻值变化范围为1欧～5欧
D. 将Rx从5欧换成10欧后，应将滑片P向左移
在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是
A. R1R2 D. 无法确定
二、填空题
如图所示，将一个灯泡和一个定值电阻串联后接在电源两端，灯泡恰好正常发光．已知定值电阻的阻值为24 Ω，电源两端的电压为18 V，电压表的示数为6 V．则：
（1）通过定值电阻的电流为??????????A；
（2）灯泡的电阻为?????????????????Ω．
德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______。
如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为______，乙电表的示数为______。

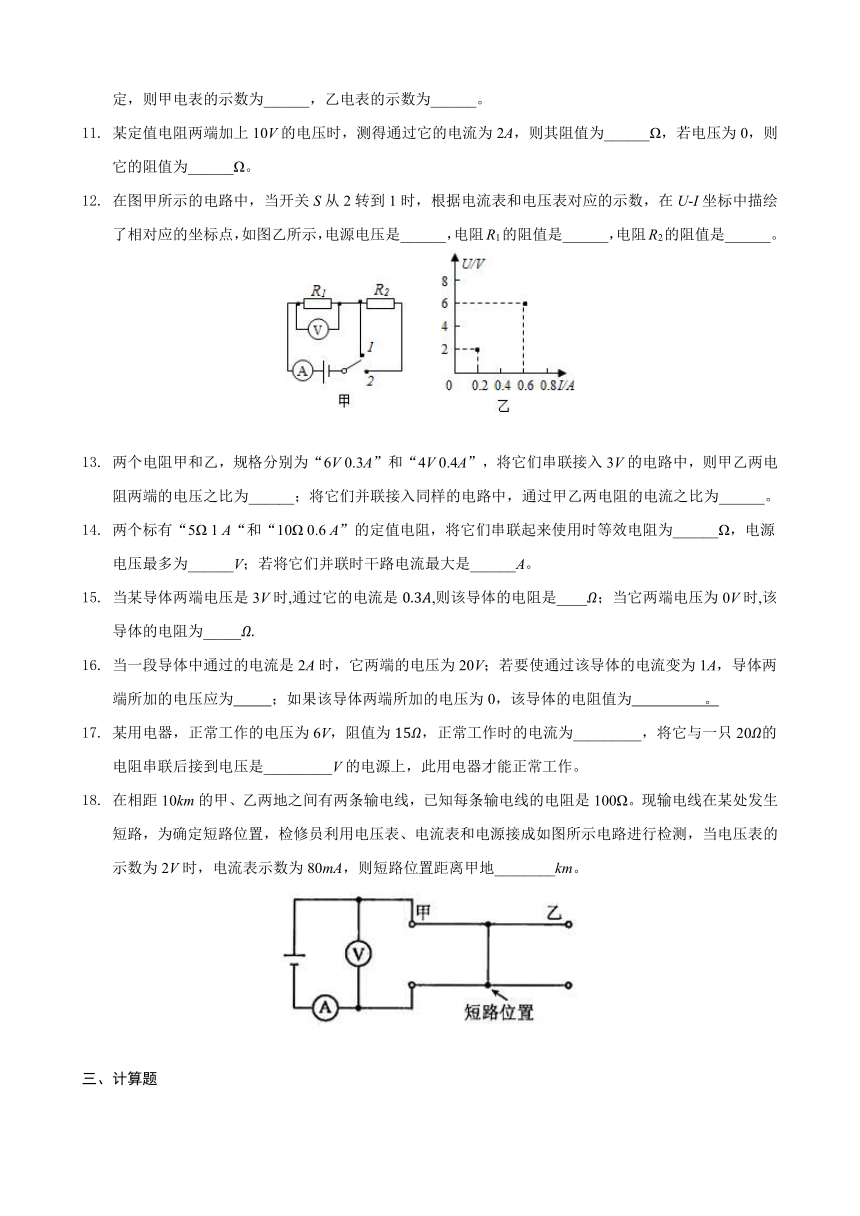

某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为______Ω，若电压为0，则它的阻值为______Ω。
在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是______，电阻R1的阻值是______，电阻R2的阻值是______。
两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为______；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为______。
两个标有“5Ω 1 A“和“10Ω 0.6 A”的定值电阻，将它们串联起来使用时等效电阻为______Ω，电源电压最多为______V；若将它们并联时干路电流最大是______A。
当某导体两端电压是3V时,通过它的电流是0.3A,则该导体的电阻是____Ω；当它两端电压为0V时,该导体的电阻为_____Ω.
当一段导体中通过的电流是2A时，它两端的电压为20V；若要使通过该导体的电流变为1A，导体两端所加的电压应为??????????；如果该导体两端所加的电压为0，该导体的电阻值为? ? ? ? ? ? ?。
某用电器，正常工作的电压为6V，阻值为15Ω，正常工作时的电流为_________，将它与一只20Ω的电阻串联后接到电压是_________V的电源上，此用电器才能正常工作。
在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2V时，电流表示数为80mA，则短路位置距离甲地________km。
三、计算题

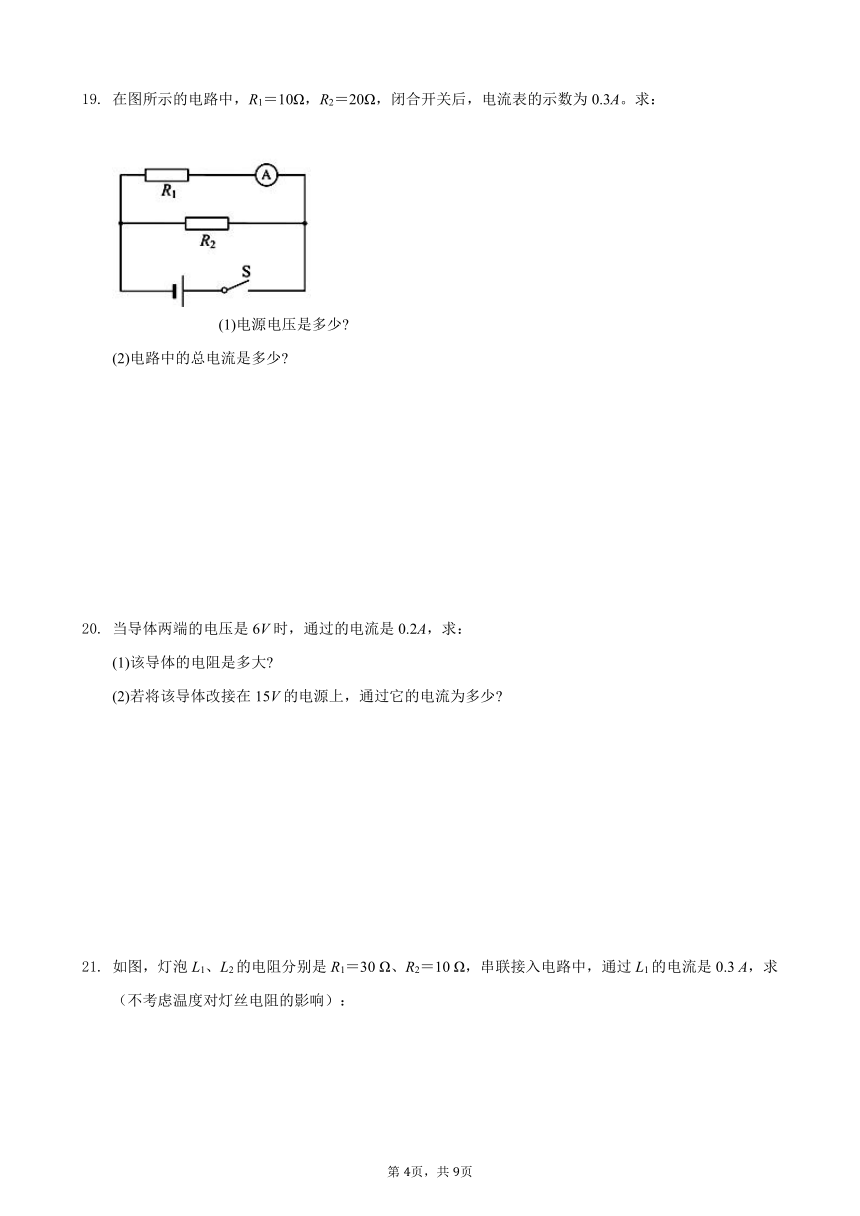

在图所示的电路中，R1＝10Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3A。求：
???????(1)电源电压是多少?
(2)电路中的总电流是多少?
当导体两端的电压是6V时，通过的电流是0.2A，求：
(1)该导体的电阻是多大?
(2)若将该导体改接在15V的电源上，通过它的电流为多少?
如图，灯泡L1、L2的电阻分别是R1＝30 Ω、R2＝10 Ω，串联接入电路中，通过L1的电流是0.3 A，求（不考虑温度对灯丝电阻的影响）：
（1）L1两端的电压U1；
???????（2）电源电压U。
如图所示电路中，R1＝30 Ω，R2＝20 Ω，开关S闭合后，电流表A的示数为0.4 A．求：
（1）电源的电压．
（2）通过R2的电流．
（3）干路中的电流．
如图所示，电源电压恒定，定值电阻R1阻值为15 Ω，R2阻值为30 Ω，闭合开关后，电流表A1的示数为0.4 A。求：
（1）电源电压；
（2）电流表A的示数。
参考答案
1.【答案】C
2.【答案】D
3.【答案】D
4.【答案】C
5.【答案】D
6.【答案】C
7.【答案】C
8.【答案】0.5 12
9.【答案】正比? 反比
10.【答案】1A ? 5 V
11.【答案】5；5
12.【答案】6V ? 10Ω ? 20Ω
13.【答案】2：1 ? 1：2
14.【答案】15 ? 9 ? 1.5
15.【答案】10；10
16.【答案】10V；10Ω
17.【答案】0.4A；14
18.【答案】?1.25
19.【答案】解：（1）由图可知：两电阻并联，电流表测量R1的电流，
根据欧姆定律得：电阻R1两端的电压U=IR1=0.3A×10Ω=3V，
根据并联电路的各支路电压相等可知：电源电压是3V；
（2）因R2与R1并联，所以它们两端电压相等，所以I2=UR2=3V20Ω=0.15A，
由并联电路干路的电流等于各支路电流之和可知：
I=I1+I2=0.3A+0.15A=0.45A，
答：（1）电源电压是3V；
（2）电路中的总电流是0.45A。
20.【答案】解：（1）由欧姆定律可得：
导体电阻R=U?I=?6V0.2A?=30Ω；
（2）导体的电阻不变，则由欧姆定律可得：
I'=?U'R=?15V?30Ω=0.5A。
答：（1）导体的电阻为30Ω；
（2）通过它的电流为0.5A。
21.【答案】解：（1）由电路图可知，灯泡L1、L2串联，由I1=U1R1可得，L1两端的电压U1＝I1R1＝0.3 A×30 Ω＝9 V。
???????（2）L2两端的电压U2＝I2R2＝I1R2＝0.3 A×10 Ω＝3 V；由串联电路电压规律得电源电压U＝U1+U2＝9 V+3 V＝12 V。
22.【答案】（1）由I=UR得，电源的电压：U＝U2＝U1＝I1R1＝0.4 A×30 Ω＝12 V?
（2）通过R2的电流：I2=U2R2=12?V20?Ω=0.6?A?
???????（3）干路电流：I＝I1+I2＝0.4 A+0.6 A＝1 A
23.【答案】（1）由欧姆定律可得，电阻R1两端的电压：?U1=I1R1=0.4A×15Ω?=6V
因R1，R2并联，根据并联电路电压特点知，电源的电压U=U1=6V;
（2）根据并联电路电压特点知，电阻R2两端的电压等于电源的电压，即U2=U=6V
通过电阻R2的电流：I2=UR2=6V30Ω=0.2A，根据并联电路电流的特点可得，电流表A的示数?：I=I1+I2=0.2A+0.4A=0.6A；
答：（1）电源电压为6V；（2）电流表A的示数为0.6A。
