一、单选题

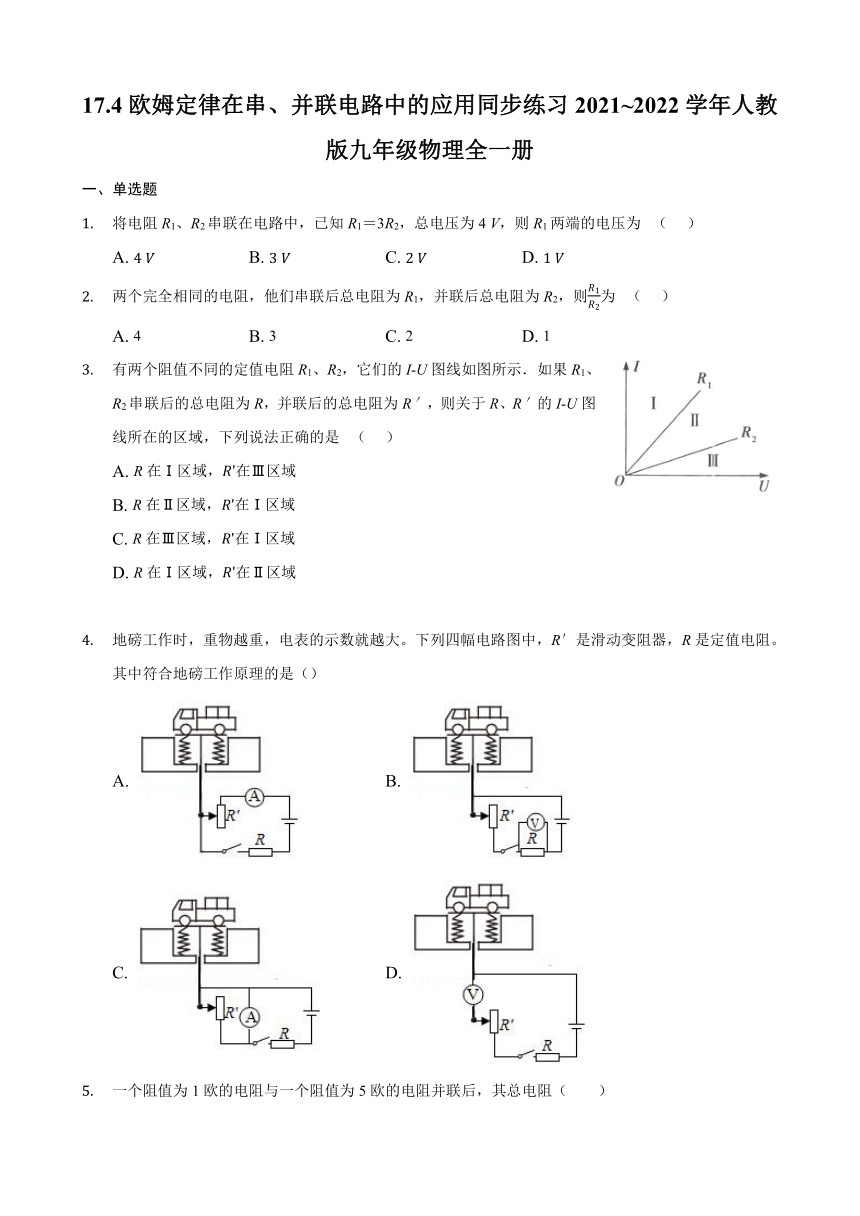

将电阻R1、R2串联在电路中，已知R1＝3R2，总电压为4 V，则R1两端的电压为? （??? ）
A. 4?V B. 3?V C. 2?V D. 1?V
两个完全相同的电阻，他们串联后总电阻为R1，并联后总电阻为R2，则R1R2为? （??? ）
A. 4 B. 3 C. 2 D. 1
有两个阻值不同的定值电阻R1、R2，它们的I-U图线如图所示．如果R1、R2串联后的总电阻为R，并联后的总电阻为R′，则关于R、R′的I-U图线所在的区域，下列说法正确的是? （??? ）
A. R在Ⅰ区域，R'在Ⅲ区域
B. R在Ⅱ区域，R'在Ⅰ区域
C. R在Ⅲ区域，R'在Ⅰ区域
D. R在Ⅰ区域，R'在Ⅱ区域
地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中，R′是滑动变阻器，R是定值电阻。其中符合地磅工作原理的是（）
A. B.
C. D.
一个阻值为1欧的电阻与一个阻值为5欧的电阻并联后，其总电阻（　　）
A. 大于5欧 B. 大于1欧、小于5欧
C. 等于1欧 D. 小于1欧

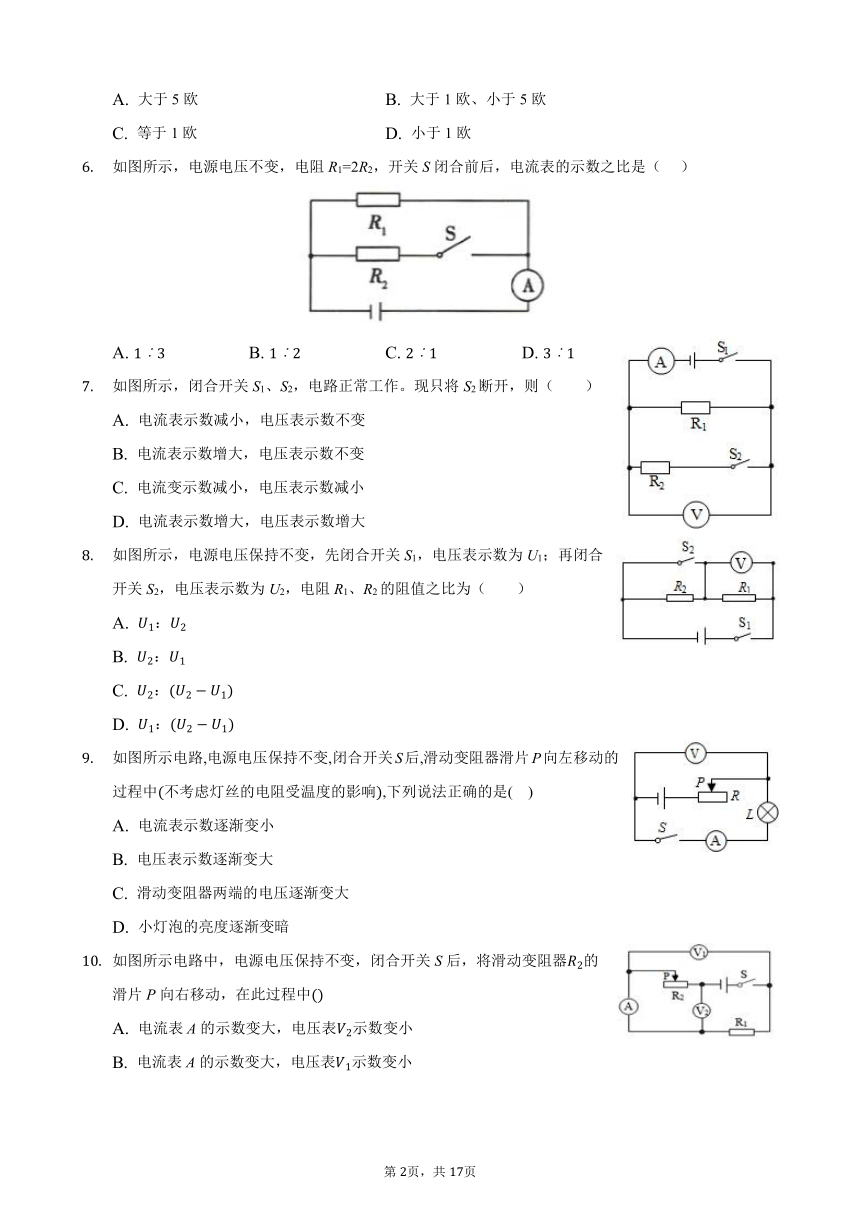

如图所示，电源电压不变，电阻R1=2R2，开关S闭合前后，电流表的示数之比是（??? ）
A. 1︰3 B. 1︰2 C. 2︰1 D. 3︰1
如图所示，闭合开关S1、S2，电路正常工作。现只将S2断开，则（　　）
A. 电流表示数减小，电压表示数不变
B. 电流表示数增大，电压表示数不变
C. 电流变示数减小，电压表示数减小
D. 电流表示数增大，电压表示数增大
如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（　　）
A. U1：U2
B. U2：U1
C. U2：(U2?U1)
D. U1：(U2?U1)
如图所示电路,电源电压保持不变,闭合开关S后,滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响),下列说法正确的是(????)
A. 电流表示数逐渐变小
B. 电压表示数逐渐变大
C. 滑动变阻器两端的电压逐渐变大
D. 小灯泡的亮度逐渐变暗
如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中()
A. 电流表A的示数变大，电压表V2示数变小
B. 电流表A的示数变大，电压表V1示数变小
C. 电压表V1示数变小，电压表V2示数变大
D. 电压表V1示数不变，电压表V2示数变小
如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（　　）
A. B.
C. D.

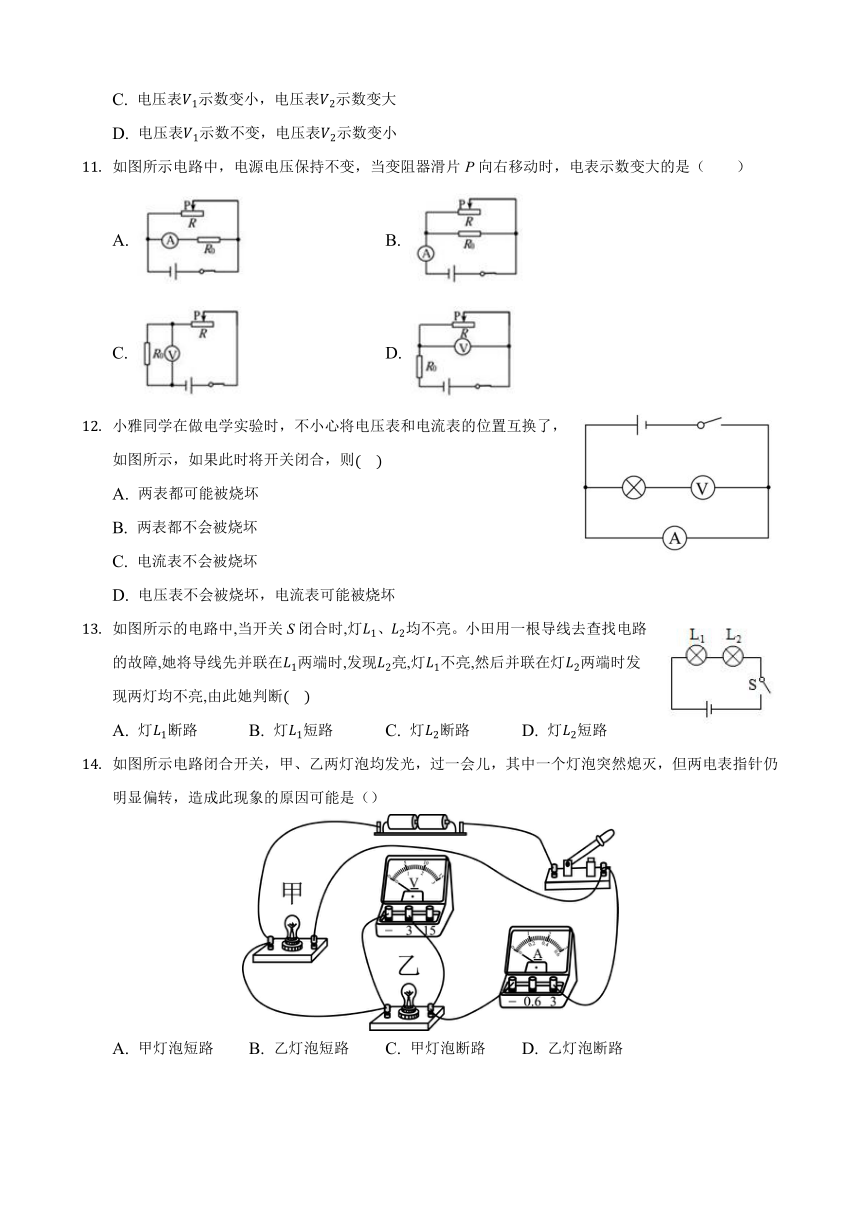

小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则(????)
A. 两表都可能被烧坏
B. 两表都不会被烧坏
C. 电流表不会被烧坏
D. 电压表不会被烧坏，电流表可能被烧坏
如图所示的电路中,当开关S闭合时,灯L1、L2均不亮。小田用一根导线去查找电路的故障,她将导线先并联在L1两端时,发现L2亮,灯L1不亮,然后并联在灯L2两端时发现两灯均不亮,由此她判断(????)
A. 灯L1断路 B. 灯L1短路 C. 灯L2断路 D. 灯L2短路
如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）
A. 甲灯泡短路 B. 乙灯泡短路 C. 甲灯泡断路 D. 乙灯泡断路
如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（　　）
???????
A. 灯?L1短路 B. 灯?L2短路
C. 灯?L1断路 D. 开关?S?接触不良
如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数。则电路的故障情况可能是（　　）
A. 灯L断路
B. 灯L短路
C. 电阻R断路
D. 电阻R短路
小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0：Uac=0：Ucd=6v；Uad=6V；如果电路只有一处故障，则故障可能为（　　）
A. L1断路 B. L1短路 C. L2断路 D. L2短路
二、多选题
如图所示，电源电压保持不变，闭合开关S，当滑动变阻器R的滑片P从中点向b端滑动的过程中（　　）
A. 电压表的示数变大
B. 电流表A1示数变小
C. 电流表A2示数变大
D. 灯泡L的亮度不变
三、填空题

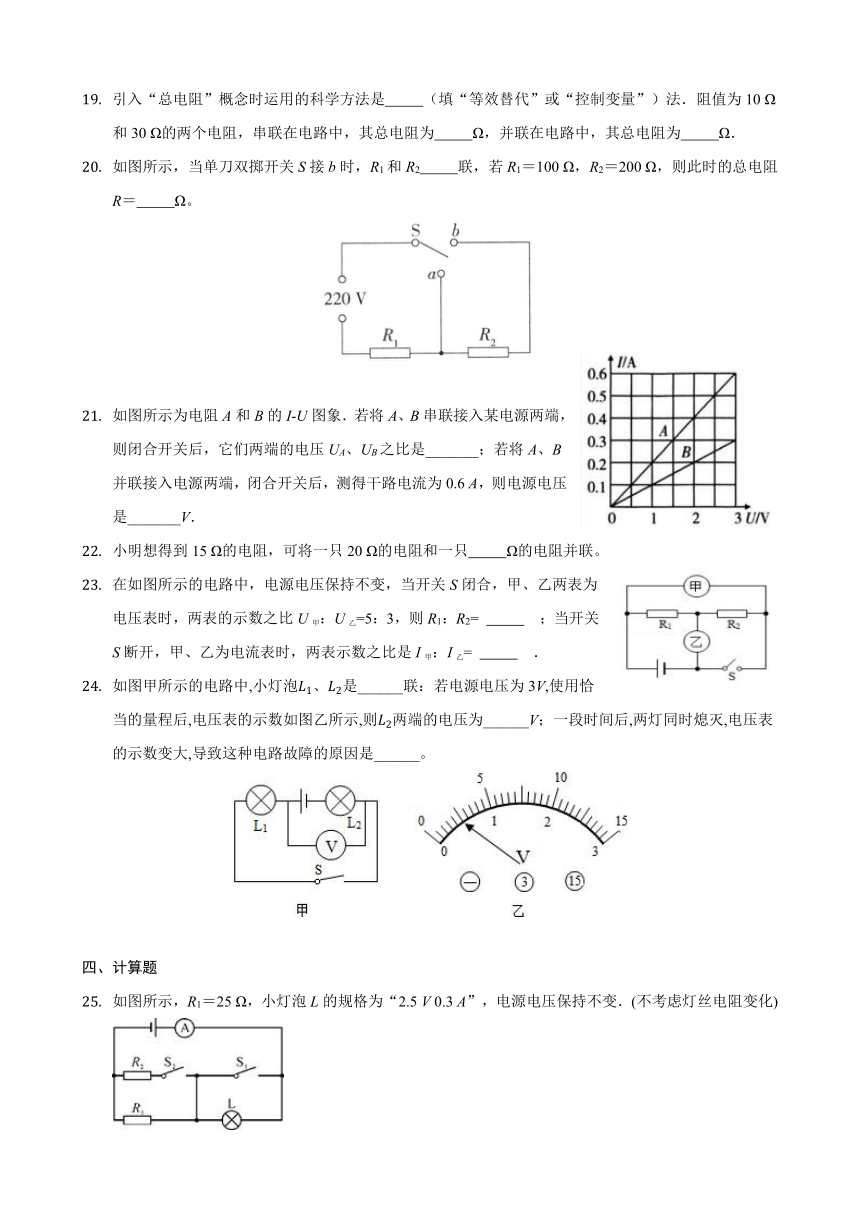

引入“总电阻”概念时运用的科学方法是??????????（填“等效替代”或“控制变量”）法．阻值为10 Ω和30 Ω的两个电阻，串联在电路中，其总电阻为??????????Ω，并联在电路中，其总电阻为??????????Ω．
如图所示，当单刀双掷开关S接b时，R1和R2??????????联，若R1＝100 Ω，R2＝200 Ω，则此时的总电阻R＝??????????Ω。
如图所示为电阻A和B的I-U图象．若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是_______；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是_______V．
小明想得到15 Ω的电阻，可将一只20 Ω的电阻和一只??????????Ω的电阻并联。
在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：3，则R1：R2= ???????????；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ???????????．
如图甲所示的电路中,小灯泡L1、L2是______联：若电源电压为3V,使用恰当的量程后,电压表的示数如图乙所示,则L2两端的电压为______V；一段时间后,两灯同时熄灭,电压表的示数变大,导致这种电路故障的原因是______。
四、计算题
如图所示，R1＝25 Ω，小灯泡L的规格为“2.5 V 0.3 A”，电源电压保持不变．(不考虑灯丝电阻变化)

(1)S1、S2都断开时，小灯泡L正常发光，求电源电压；
(2)S1、S2都闭合时，电流表示数变为0.6 A，求R2的阻值．
如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U。
小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻R?1的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：
（1）电源电压；
（2）电阻R1的阻值。
如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V。

求：（1）电阻R1两端的电压；
（2）通过电阻R2的电流。
如图为“研究小灯泡灯丝的阻值变化特点”的电路图。实验所选用的器材均能符合实验要求，其中部分器材的规格如下：小灯泡额定电压3.8V，额定电流0.32A；电压表（量程3V，内阻3000Ω）；电流表（量程50mA，内阻0.5Ω），定值电阻R0（限值1000Ω）。按电路图连接好电路，闭合开关，调节滑动变阻器的滑片至某一位置时，发现电压表的示数为2.7V，电流表的示数为315mA．求此时：
（1）小灯泡两端的电压；
（2）通过小灯泡的电流；
（3）小灯泡灯丝的阻值。
如图所示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω．求：
（1）如果开关S1、S2都断时，电流表电压表的示数？
（2）如果开关S1、S2都闭时，电流表的示数是多大？
如图所示电路中，电源电压恒为15V，电阻R1为10Ω，同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流
（2）电阻R2的阻值。
在图（a）所示的电路中，电源电压保持不变，电阻R2的阻值为30欧，电键S闭合、电键S1断开时，电流表的示数为0.4安；电键S、S1均闭合时，电流表的示数如图（b）所示。求：
（1）电源电压U
（2）通过电阻R1的电流I1
（3）电键S、S1均闭合时电路的总电阻R
新冠肺炎疫情期间，体温检测成为社区、商场等公共场所一种重要的防控手段。如图甲为某电子测温仪的内部简化电路图，测温仪探头内有一热敏电阻Rt，其阻值随温度变化关系如图乙所示。R1为阻值可调的电阻箱，其最大电阻为300Ω，允许通过的最大电流为0.02A，电流表的量程0～0.6A，电压表的量程是0-3V，电源电压恒定．某次测试时，将电阻箱的阻值调为R，发现电流表示数为0.01A，此时Rt两端电压为4V。
（1）此时电路中Rt的电阻是多少？
（2）当电流表示数为0.01A时，环境温度是多少？
（3）当环境温度为30℃，将电阻箱的阻值调为0.5R时，发现电流表示数为0.015A，求电源电压是多少？
（4）若温度为40℃，则电阻箱允许接入电路的阻值调节范围是多少？
参考答案
1.【答案】B
2.【答案】A
3.【答案】C
4.【答案】B
5.【答案】D
6.【答案】A
7.【答案】A
8.【答案】D
9.【答案】B
10.【答案】A
11.【答案】D
12.【答案】D
13.【答案】A
14.【答案】C
15.【答案】C
16.【答案】B
17.【答案】C
18.【答案】BD
19.【答案】?等效替代
40
7.5
20.【答案】串?
?300
21.【答案】（1）1：2
（2）2
22.【答案】?60
23.【答案】?2:3；2:5
24.【答案】串；2.5；L1断路
25.【答案】解：（1）由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，
所以，灯泡两端的电压UL=2.5V，电路电流I=IL=0.3A，
由I=UR可得，R1两端电压：
U1=I1R1=0.3A×25Ω=7.5V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UL+U1=2.5V+7.5V=10V；
（2）由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1的电流：
I1′=UR1=10V25Ω=0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2=I′-I1′=0.6A-0.4A=0.2A，
则R2的阻值：
R2=UI2=10V0.2A=50Ω。
答：（1）电源电压为10V；（2）R2的阻值为50Ω。
26.【答案】（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，
电路中的电流I=I1=U1R1=3V6Ω=0.5A，即电流表示数为0.5A；
（2）根据欧姆定律可得，
R2两端的电压U2=IR2=0.5A×18Ω=9V，
则电源电压U=U1+U2=3V+9V=12V。
答：（1）电流表的示数0.5A；
（2）电源两端的电压12V。
27.【答案】解：（1）只闭合S时，电路为R0的简单电路，电流表测通过R0的电流，
由I=UR可得，电源的电压：
U=I0R0=0.6A×10Ω=6V；
（2）同时闭合S、S1时，R0与R1并联，电流表测干路电流，
因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流：
I1=I-I0=0.9A-0.6A=0.3A，
因并联电路中各支路两端的电压相等，
所以，R1的阻值：
R1=UI1=6V0.3A=20Ω。
答：（1）电源电压为6V；
（2）电阻R1的阻值为20Ω。
28.【答案】解：由电路图可知，R1与R2串联，电压表测R2两端的电压。
（1）因串联电路中总电压等于各分电压之和，
所以，电阻R1两端的电压：
U1=U-U2=12V-8V=4V；
（2）因串联电路中各处的电流相等，
所以，通过电阻R2的电流：
I2=I1=U1R1=4V20Ω=0.2A。
答：（1）电阻R1两端的电压为4V；
（2）通过电阻R2的电流为0.2A。
29.【答案】解：（1）通过电压表的电流：
I1=UVRV=2.7V3000Ω=9×10-4A；
电压表与R0串联可得R0的电流：
I0=I1=9×10-4A；
由欧姆定律变形可得R0的两端电压：
U0=I0R0=9×10-4A×1000Ω=0.9V，
电压表与R0的支路总电压等于小灯泡两端的电压：
U=UV+U0=2.7V+0.9V=3.6V；
（2）已知电流表测量小灯泡所在支路和电压表、R0所在支路干路的电流，电流表的示数为315mA．根据并联电路的电流特点可得通过小灯泡的电流：
IL=I-IV=315mA-0.9mA=314.1mA；
（3）由I=UR可得，小灯泡灯丝的阻值：
RL=UIL=3.6V0.3141A=11.461Ω。
答：（1）小灯泡两端的电压是3.6V；（2）通过小灯泡的电流是314.1mA；?（3）小灯泡灯丝的阻值是11.461Ω。
30.【答案】解：（1）如果开关S1、S2都断时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I=UR1+R2=6V8Ω+4Ω=0.5A，
电压表的示数：
U2=IR2=0.5A×4Ω=2V；
（2）如果开关S1、S2都闭时，R1、R3并联，电流表测干路电流，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R=R1R3R1+R3=8Ω×12Ω8Ω+12Ω=4.8Ω，
干路电流表的示数：
I′=UR=6V4.8Ω=1.25A．
答：（1）如果开关S1、S2都断时，电流表的示数为0.5A，电压表的示数为2V；
（2）如果开关S1、S2都闭时，电流表的示数是1.25A．
31.【答案】解：由电路图可知，同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流。
（1）因并联电路中各支路两端的电压相等，
所以，通过电阻R1的电流：
I1=UR1=15V10Ω=1.5A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：
I2=I-I1=2.5A-1.5A=1A，
则电阻R2的阻值：
R2=UI2=15V1A=15Ω。
答：（1）通过电阻R1的电流为1.5A；
（2）电阻R2的阻值为15Ω。
32.【答案】解：
（1）电键S闭合、电键S1断开时，电路为R2的简单电路，电流表测电路中的电流，电流表的示数为0.4A，根据I=UR可得，电源电压：
U=I2R2=0.4A×30Ω=12V；
（2）电键S、S1均闭合时，两电阻并联，电流表测干路电流，
因R2的电压和电阻保持不变，由欧姆定律可知，通过R2的电流仍为0.4A不变，根据并联电路电流的规律，此时电流表的示数应大于0.4A；
在图b中，若电流表选用小量程，分度值为0.02A，示数为0.24A，小于0.4A，故电流表只能选用大量程，此时分度值为0.1A，示数为1.2A，
由并联电路电流的规律可知，通过电阻R1的电流：
I1=I-I2=1.2A-0.4A=0.8A；
（3）因电键S、S1均闭合时电路的总电流为1.2A，
则由I=UR可得，电路的总电阻：
R=UI=12V1.2A=10Ω。
答：（1）电源电压U为12V；
（2）通过电阻R1的电流I1为0.8A；
（3）电键S、S1均闭合时电路的总电阻R为10Ω。
33.【答案】解：由电路图可知，R1与Rt串联，电流表测电路中的电流，电压表测电阻箱R1两端的电压；
（1）电路中电流表的示数I=0.01A时，此时Rt两端电压为Ut=4V，
由I=UR可知，此时电路中Rt的电阻是：
Rt=UtI=4V0.01A=400Ω；
（2）由图乙可知，此时的环境温度是20℃；
（3）由图乙可知，环境温度为30℃时，热敏电阻的阻值Rt′=300Ω，则：
U=I'R总'=I'（0.5R+Rt′）=0.015A×（0.5R+300Ω）……①，
将电阻箱的阻值调为R时，有：
U=IR总=I（R+Rt）=0.01A×（R+400Ω）……②，
解得R=200Ω，U=6V；
（4）由图乙可知，当温度为40℃，热敏电阻的阻值Rt"=200Ω，
因为许通过的最大电流为I大=0.02A，
则电路的最小总电阻：
R总小=UI大=6V0.02A=300Ω，
所以，电阻箱接入电路中的最小阻值：
R1小=R总小-Rt"=300Ω-200Ω=100Ω，
当电压表的示数为3V时，电阻箱接入电路的阻值最大，此时：
R1大==200Ω，
则电阻箱允许接入电路的阻值调节范围是100Ω～200Ω。
答：（1）此时电路中Rt的电阻是400Ω；
（2）当电流表示数为0.01A时，环境温度是20℃；
（3）当环境温度为30℃，将电阻箱的阻值调为0.5R时，发现电流表示数为0.015A，求电源电压是6V；
（4）若温度为40℃，则电阻箱允许接入电路的阻值调节范围是100Ω～200Ω。
